Предохранители и реле Chevrolet Colorado (2012-2022)
Схемы относятся к указанным годам и вариантам Chevrolet Colorado (2012-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Оглавление
Расположение предохранителей Шевроле Колорадо 2012-2022 гг.
Предохранители прикуривателя/розетки Это предохранители F39 (дополнительная розетка 2), F40 (дополнительная розетка, если есть), F41 (дополнительная розетка 1/зажигалка) и F44 (дополнительная розетка, если есть) в блоке предохранителей на приборной панели.
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

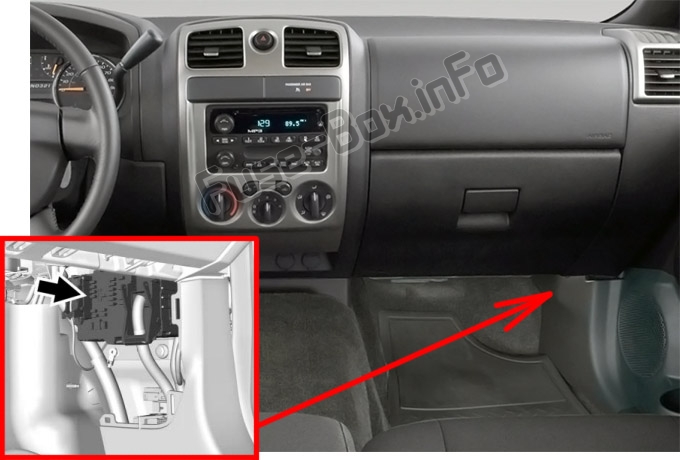

Блок предохранителей панели приборов расположен под перчаточным ящиком, за боковой панелью обшивки капота со стороны пассажира.
Моторного отсека

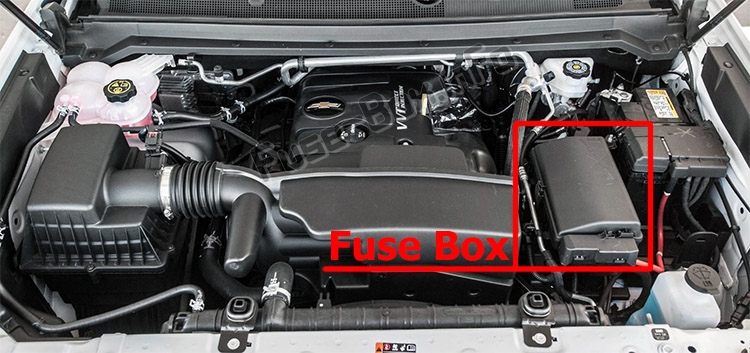

Блок предохранителей находится в моторном отсеке (со стороны водителя).
Схемы блока предохранителей
Схемы блока предохранителей
2015, 2016

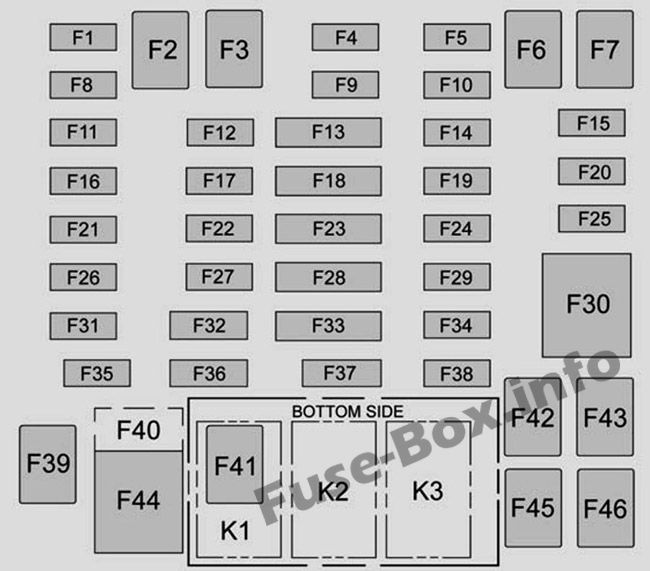

Приборная доска
| № | Применение |
|---|---|
| Микропредохранитель (2 контакта) | |
| F01 | Модуль управления кузовом 1 |
| F04 | Органы управления на рулевом колесе |
| F05 | Модуль управления кузовом 2 |
| F08 | Модуль зеркального окна |
| F09 | Приборный щиток |
| F10 | Не используется |
| F11 | Модуль управления кузовом 8 |
| F12 | Не используется |
| F14 | Радио/ЧМИ |
| F15 | Модуль управления кузовом 6 |
| F16 | Не используется |
| F17 | Модуль управления кузовом 4 |
| F19 | Не используется |
| F20 | Усилитель (при наличии) |
| F21 | Не используется |
| F22 | Не используется |
| F24 | Отопление, вентиляция и кондиционирование воздуха |
| F25 | Модуль управления кузовом 7 |
| F26 | Не используется |
| F27 | Не используется |
| F29 | Разное Зажигание |
| F31 | Передняя камера |
| F32 | Подсветка органов управления на руле |
| F34 | Не используется |
| F35 | Парк, Реверс, Нейтраль, Драйв, Низкая |
| F36 | Датчик зажигания с дискретной логикой |
| F38 | Не используется |
| Микропредохранитель (3 контакта) | |
| F13 | OnStar/Отопление, вентиляция и кондиционирование воздуха |
| F18 | Воздушная подушка |
| F23 | Разъем канала передачи данных/USDB |
| F28 | Приборная панель/ модуль датчиков и диагностики, зажигание |
| F33 | Не используется |
| Предохранитель Micro J-Case | |
| F02 | Не используется |
| F03 | Не используется |
| F06 | Не используется |
| F07 | Не используется |
| F39 | Вспомогательная розетка питания 2 |
| F41 | Вспомогательная розетка питания 1/зажигалка |
| F42 | Левый стеклоподъемник |
| F43 | Сиденье с электроприводом водителя |
| F45 | Правый стеклоподъемник |
| F46 | Пассажирское сиденье с электроприводом |
| J-образный предохранитель | |
| F30 | Не используется |
| F40 | Вспомогательная розетка |
| F44 | Вспомогательная розетка |
| Мини-предохранитель (2 контакта) | |
| F37 | Не используется |
| Микрореле | |
| K1 | Сохраненная мощность аксессуара/аксессуар |
| K2 | Запустить/завести |

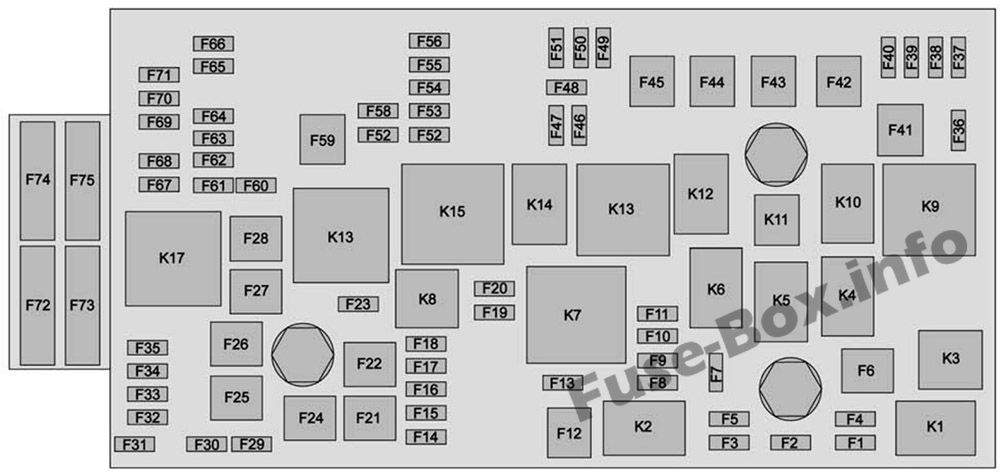

Моторного отсека
| № | Применение |
|---|---|
| Мини-предохранители (2 контакта) | |
| F01 | Питание модуля контроля тяги |
| F02 | Питание модуля управления двигателем |
| F03 | Муфта компрессора кондиционера |
| F04 | Не используется |
| F05 | Зажигание топливного модуля |
| F07 | Грузовая лампа |
| F08 | Топливные форсунки - даже |
| F09 | Топливные форсунки - нечетные |
| F10 | Модуль управления двигателем |
| F11 | Разное 1 Зажигание |
| F13 | Модуль контроля тяги |
| F14 | Не используется |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Привод переднего моста |
| F18 | Не используется |
| F19 | Аэрожалюзи |
| F20 | Не используется |
| F23 | Не используется |
| F29 | Не используется |
| F30 | Подогрев сиденья с электроприводом 1 |
| F31 | Не используется |
| F32 | Электроподогрев сидений 2 |
| F33 | Модуль управления кузовом 3 |
| F34 | Модуль управления топливной системой |
| F35 | Не используется |
| F36 | Центральный верхний стоп-сигнал |
| F37 | Правая фара дальнего света |
| F38 | Левая фара дальнего света |
| F39 | Не используется |
| F40 | Не используется |
| F46 | Не используется |
| F47 | Разное 2 Зажигание |
| F48 | Противотуманные фары (при наличии) |
| F49 | Не используется |
| F50 | Лампы для парковки трейлеров |
| F51 | Horn |
| F52 | Не используется |
| F53 | Не используется |
| F54 | Не используется |
| F55 | Не используется |
| F56 | Насос омывателя |
| F57 | Не используется |
| F58 | Не используется |
| F60 | Обогрев зеркал |
| F61 | Не используется |
| F62 | Соленоид вентиляции канистры |
| F63 | Не используется |
| F64 | Лампа заднего хода прицепа |
| F65 | Левый стоп-сигнал прицепа/поворотники |
| F66 | Правый стоп-сигнал прицепа/поворотники |
| F67 | Электроусилитель руля |
| F68 | Не используется |
| F69 | Регулируемое напряжение батареи |
| F70 | Не используется |
| F71 | Не используется |
| Предохранители J-Case (низкопрофильные) | |
| F06 | Дворники |
| F12 | Стартер |
| F21 | Передний вентилятор |
| F22 | Клапаны антиблокировочной тормозной системы |
| F24 | Трейлер |
| F25 | Электронное управление раздаточной коробкой |
| F26 | Насос антиблокировочной тормозной системы |
| F27 | Модуль управления тормозами прицепа |
| F28 | Обогрев заднего стекла |
| F41 | Не используется |
| F42 | Не используется |
| F43 | Охлаждающий вентилятор |
| F44 | Не используется |
| F45 | Тормозной вакуумный насос |
| F59 | Не используется |
| Миди-предохранители | |
| F72 | Не используется |
| F73 | Не используется |
| F74 | Генератор |
| F75 | Не используется |
| Микрореле | |
| K01 | Муфта компрессора кондиционера |
| K02 | Стартер |
| K03 | Не используется |
| K04 | Скорость дворников |
| K05 | Управление дворниками |
| K06 | Грузовая лампа |
| K08 | Не используется |
| K09 | Не используется |
| K10 | Не используется |
| K11 | Центральный верхний стоп-сигнал |
| K12 | Не используется |
| K13 | Вакуумный насос |
| K14 | Парковые лампы |
| Мини-реле | |
| K07 | Силовой агрегат |
| K15 | Запустить/завести |
| K17 | Обогрев заднего стекла |
| Твердотельное реле | |
| K16 | Не используется |
2017

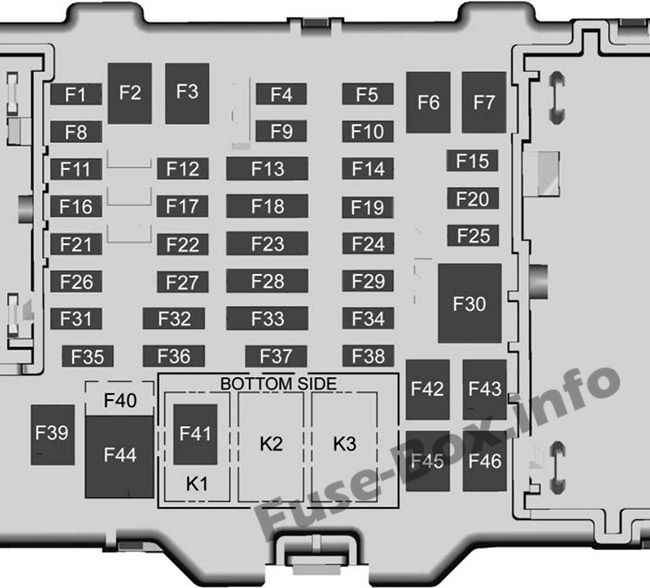

Приборная доска
| № | Применение |
|---|---|
| Предохранители | |
| F1 | Модуль управления кузовом 1 |
| F2 | — |
| F3 | — |
| F4 | Органы управления на рулевом колесе |
| F5 | Модуль управления кузовом 2 |
| F6 | — |
| F7 | — |
| F8 | Модуль зеркального окна |
| F9 | Приборный щиток |
| F10 | — |
| F11 | Модуль управления кузовом 8 |
| F12 | — |
| F13 | OnStar/HVAC |
| F14 | Радио/ЧМИ |
| F15 | Модуль управления кузовом 6 |
| F16 | Модуль коммуникационного шлюза |
| F17 | Модуль управления кузовом 4 |
| F19 | — |
| F20 | Усилитель (при наличии) |
| F21 | — |
| F22 | — |
| F23 | Разъем канала передачи данных/USB |
| F24 | зажигание ОВКВ |
| F25 | Модуль управления кузовом 7 |
| F26 | — |
| F27 | — |
| F28 | Панель приборов/Модуль датчиков и диагностики/Зажигание |
| F29 | Разное Зажигание |
| F30 | — |
| F31 | Передняя камера |
| F32 | Подсветка управления на руле |
| F33 | Рулевое колесо с подогревом |
| F34 | Передние вентилируемые сиденья |
| F35 | Парковка/Задний ход/Нейтраль/Движение/Низкий/Беспроводной зарядный модуль |
| F36 | Датчик зажигания с дискретной логикой |
| F37 | — |
| F38 | — |
| F39 | Вспомогательная розетка 2 |
| F40 | Вспомогательная розетка |
| F41 | Вспомогательная розетка 1/зажигалка |
| F42 | Левый электростеклоподъемник |
| F43 | Водительское сиденье с электроприводом |
| F44 | — |
| F45 | Правый электростеклоподъемник |
| F46 | Пассажирское сиденье с электроприводом |
| Микрореле | |
| K1 | Сохраненная вспомогательная мощность |
| K2 | Запустить/завести |

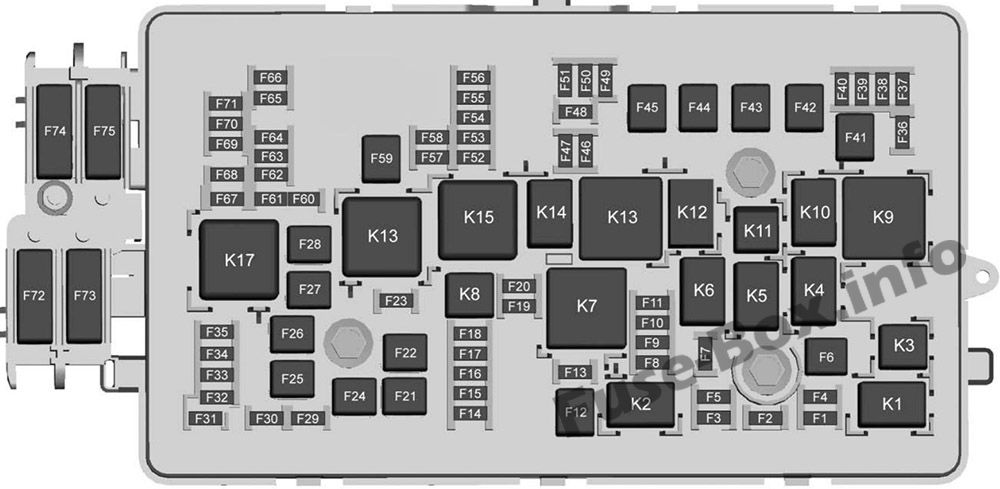

Моторного отсека
| № | Применение |
|---|---|
| Мини-предохранители (2 контакта) | |
| F01 | Питание модуля контроля тяги |
| F02 | Питание модуля управления двигателем |
| F03 | Муфта кондиционера |
| F04 | — |
| F05 | Модуль управления двигателем/встроенный модуль управления шасси/модуль питания топливного насоса |
| F06 | Дворники |
| F07 | Освещение багажного отсека/кровати (при наличии) |
| F08 | Топливные форсунки - даже |
| F09 | Топливные форсунки - нечетные |
| F10 | Модуль управления двигателем 1 |
| F11 | Разное 1 / Зажигание |
| F12 | Стартер |
| F13 | Модуль контроля тяги |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | Привод переднего моста |
| F18 | — |
| F19 | Аэрожалюзи |
| F20 | — |
| F21 | Передний вентилятор |
| F22 | Клапаны антиблокировочной тормозной системы |
| F23 | — |
| F24 | Трейлер |
| F25 | Электронное управление раздаточной коробкой |
| F26 | Насос антиблокировочной тормозной системы |
| F27 | Модуль управления тормозами прицепа |
| F28 | Обогрев заднего стекла |
| F29 | — |
| F30 | Водительское сиденье с подогревом |
| F31 | — |
| F32 | Пассажирское сиденье с подогревом |
| F33 | Модуль управления кузовом 3 |
| F34 | Модуль управления топливной системой |
| F35 | Встроенный модуль управления шасси (при наличии) |
| F36 | Центральный верхний стоп-сигнал |
| F37 | Правая фара дальнего света |
| F38 | Левая фара дальнего света |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Охлаждающий вентилятор |
| F44 | Вакуумный насос |
| F45 | — |
| F46 | Модуль управления двигателем 2 |
| F47 | Разное 2/Зажигание |
| F48 | Противотуманные фары (при наличии) |
| F49 | — |
| F50 | Лампы для парковки трейлеров |
| F51 | Horn |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
| F56 | Насос омывателя |
| F57 | — |
| F58 | — |
| F60 | Обогрев зеркал |
| F61 | — |
| F62 | Соленоид вентиляции канистры |
| F63 | — |
| F64 | Лампа заднего хода прицепа |
| F65 | Левый стоп-сигнал прицепа/указатели поворота |
| F66 | Правый стоп-сигнал прицепа/указатели поворота |
| F67 | Электроусилитель руля |
| F68 | — |
| F69 | Регулируемое напряжение батареи |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Генератор |
| F75 | — |
| Реле | |
| K1 | Муфта кондиционера |
| K2 | Стартер |
| K3 | — |
| K4 | Скорость дворников |
| K5 | Управление дворниками |
| K6 | Освещение багажного отсека/кровати (при наличии) |
| K7 | Силовой агрегат |
| K8 | — |
| K9 | — |
| K10 | — |
| K11 | Центральный высокорасположенный стоп-сигнал |
| K12 | Вакуумный насос |
| K13 | Вакуумный насос |
| K14 | Стояночные фонари прицепа |
| K15 | Запустить/завести |
| K16 | — |
| K17 | Обогрев заднего стекла |
2018
Приборная доска
| № | Применение |
|---|---|
| Предохранители | |
| F1 | Модуль управления кузовом 1 |
| F2 | — |
| F3 | — |
| F4 | Органы управления на рулевом колесе |
| F5 | Модуль управления кузовом 2 |
| F6 | — |
| F7 | — |
| F8 | Модуль зеркального окна |
| F9 | Приборный щиток |
| F10 | — |
| F11 | Модуль управления кузовом 8 |
| F12 | — |
| F13 | OnStar/HVAC |
| F14 | Радио/Информационно-развлекательная система |
| F15 | Модуль управления кузовом 6 |
| F16 | Модуль коммуникационного шлюза |
| F17 | Модуль управления кузовом 4 |
| F18 | Воздушная подушка |
| F19 | — |
| F20 | Усилитель (при наличии) |
| F21 | — |
| F22 | — |
| F23 | Разъем канала передачи данных/USB |
| F24 | зажигание ОВКВ |
| F25 | Модуль управления кузовом 7 |
| F26 | — |
| F27 | — |
| F28 | Панель приборов/Модуль датчиков и диагностики/Зажигание |
| F29 | Разное Зажигание |
| F30 | — |
| F31 | Передняя камера |
| F32 | Подсветка управления на руле |
| F33 | Рулевое колесо с подогревом |
| F34 | Передние вентилируемые сиденья |
| F35 | Парковка/Задний ход/Нейтраль/Движение/Низкий/Беспроводной зарядный модуль |
| F36 | Датчик зажигания с дискретной логикой |
| F37 | — |
| F38 | — |
| F39 | Вспомогательная розетка 2 |
| F40 | Вспомогательная розетка |
| F41 | Вспомогательная розетка 1/зажигалка |
| F42 | Левый электростеклоподъемник |
| F43 | Водительское сиденье с электроприводом |
| F44 | — |
| F45 | Правый электростеклоподъемник |
| F46 | Пассажирское сиденье с электроприводом |
| Микрореле | |
| K1 | Сохраненная вспомогательная мощность |
| K2 | Запустить/завести |
Моторного отсека
| № | Применение |
|---|---|
| Мини-предохранители (2 контакта) | |
| F01 | Питание модуля контроля тяги |
| F02 | Питание модуля управления двигателем |
| F03 | Муфта кондиционера |
| F04 | — |
| F05 | Модуль управления двигателем/встроенный модуль управления шасси/модуль питания топливного насоса |
| F06 | Дворники |
| F07 | Освещение багажного отсека/кровати (при наличии) |
| F08 | Топливные форсунки - даже |
| F09 | Топливные форсунки - нечетные |
| F10 | Модуль управления двигателем 1 |
| F11 | Разное 1 / Зажигание |
| F12 | Стартер |
| F13 | Модуль контроля тяги |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | Привод переднего моста |
| F18 | — |
| F19 | — |
| F20 | — |
| F21 | Передний вентилятор |
| F22 | Клапаны антиблокировочной тормозной системы |
| F23 | — |
| F24 | Трейлер |
| F25 | Электронное управление раздаточной коробкой |
| F26 | Насос антиблокировочной тормозной системы |
| F27 | Модуль управления тормозами прицепа (при наличии)/проводка прицепа |
| F28 | Обогрев заднего стекла |
| F29 | — |
| F30 | Водительское сиденье с подогревом |
| F31 | — |
| F32 | Пассажирское сиденье с подогревом |
| F33 | Модуль управления кузовом 3 |
| F34 | Модуль управления топливной системой |
| F35 | Встроенный модуль управления шасси (при наличии) |
| F36 | Центральный верхний стоп-сигнал |
| F37 | Правая фара дальнего света |
| F38 | Левая фара дальнего света |
| F39 | Приводы блокировки заднего дифференциала (только ZR2) |
| F40 | Приводы блокировки переднего дифференциала (только ZR2) |
| F41 | — |
| F42 | — |
| F43 | — |
| F44 | Вакуумный насос |
| F45 | — |
| F46 | Модуль управления двигателем 2 |
| F47 | Разное 2/Зажигание |
| F48 | Противотуманные фары (при наличии) |
| F49 | — |
| F50 | Лампы для парковки трейлеров |
| F51 | Horn |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
| F56 | Насос омывателя |
| F57 | — |
| F58 | — |
| F59 | — |
| F60 | Обогрев зеркал |
| F61 | — |
| F62 | Соленоид вентиляции канистры |
| F63 | — |
| F64 | Лампа заднего хода прицепа |
| F65 | Левый стоп-сигнал прицепа/указатели поворота |
| F66 | Правый стоп-сигнал прицепа/указатели поворота |
| F67 | Электроусилитель руля |
| F68 | — |
| F69 | Регулируемое напряжение батареи |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Генератор |
| F75 | — |
| Реле | |
| K1 | Муфта кондиционера |
| K2 | Стартер |
| K3 | — |
| K4 | Скорость дворников |
| K5 | Управление дворниками |
| K6 | Освещение багажного отсека/кровати (при наличии) |
| K7 | Силовой агрегат |
| K8 | — |
| K9 | Приводы блокировки переднего дифференциала (только ZR2) |
| K10 | Приводы блокировки заднего дифференциала (только ZR2) |
| K11 | Центральный высокорасположенный стоп-сигнал |
| K12 | Вакуумный насос |
| K13 | — |
| K14 | Стояночные фонари прицепа |
| K15 | Запустить/завести |
| K16 | — |
| K17 | Обогрев заднего стекла/зеркала |
2019, 2020, 2021
Приборная доска
| № | Применение |
|---|---|
| F1 | Управление реле запуска/пуска/переключатель звукового сигнала/плафоны купола |
| F2 | — |
| F3 | — |
| F4 | Управление на руле |
| F5 | Ближний свет левой фары/Передний левый стояночный фонарь/Левый передний боковой габарит/Левый задний боковой габаритный фонарь |
| F6 | — |
| F7 | — |
| F8 | Зеркальный оконный модуль |
| F9 | Комбинация приборов |
| F10 | — |
| F11 | Дверные защелки |
| F12 | — |
| F13 | OnStar/HVAC |
| F14 | Радио/Информационно-развлекательная система |
| F15 | Управление вспомогательным реле RAP/управление переключателем передач/электромагнитный клапан переключения передач/управление реле стеклоочистителя/управление реле насоса омывателя/управление реле обогрева заднего стекла |
| F16 | CGM (модуль коммуникационного шлюза) |
| F17 | Левый задний боковой габарит/правый передний фонарь поворота/левый задний стоп-сигнал/левый передний указатель поворота/правый задний стоп-сигнал |
| F18 | Подушка безопасности/Модуль датчиков и диагностики/ Модуль автоматического обнаружения присутствия пассажиров |
| F19 | — |
| F20 | Усилитель |
| F21 | — |
| F22 | — |
| F23 | Разъем канала передачи данных/USB на передней панели |
| F24 | 2019: Зажигание HVAC. 2020-2021: Зажигание HVAC/ Дополнительный отопитель |
| F25 | Замок водительской двери |
| F26 | — |
| F27 | — |
| F28 | Комбинация приборов и автоматический сенсорный дисплей |
| F29 | Камера заднего вида/модуль управления раздаточной коробкой (4WD)/вид сбоку сзади |
| F30 | — |
| F31 | Передняя камера/Задняя система помощи при парковке |
| F32 | Подсветка кнопок на руле |
| F33 | 2019-2020: Обогрев руля/ Зап. 2021: Рулевое колесо с подогревом/ зажигание модуля коммуникационного шлюза |
| F34 | 2019: Запасной. 2020-2021: Передние вентилируемые сиденья |
| F35 | Park/Reverse/Neutral/Drive/Low display/модуль беспроводной зарядки/USB сзади |
| F36 | Датчик зажигания с дискретной логикой |
| F37 | — |
| F38 | _ |
| F39 | Дополнительная розетка 2 |
| F40 | — |
| F41 | Дополнительная розетка 1/ Прикуриватель |
| F42 | Левый электростеклоподъемник |
| F43 | Водительское сиденье с электроприводом |
| F44 | Вспомогательная розетка |
| F45 | Правый электростеклоподъемник |
| F46 | Пассажирское сиденье с электроприводом |
| Реле | |
| K1 | Сохраненная вспомогательная мощность |
| K2 | Запустить/завести |
| K3 | — |
Моторного отсека
| № | Применение |
|---|---|
| F1 | Питание модуля контроля тяги |
| F2 | Мощность модуля управления двигателем |
| F3 | Муфта кондиционера |
| F4 | — |
| F5 | Модуль управления двигателем/интегрированный модуль управления шасси/модуль питания топливного насоса |
| F6 | Дворники |
| F7 | Грузовая лампа/освещение кровати |
| F8 | Топливные форсунки-даже |
| F9 | Топливные форсунки-нечетные |
| F10 | Зажигание модуля управления двигателем 1 |
| F11 | Кислород/массовый расход воздуха/влажность/температура воздуха на впуске/датчики давления на входе дроссельной заслонки |
| F12 | Стартер |
| F13 | Модуль контроля тяги |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | Актуатор переднего моста |
| F18 | — |
| F19 | Аэрожалюзи |
| F20 | — |
| F21 | Передний вентилятор |
| F22 | Клапаны антиблокировочной тормозной системы |
| F23 | — |
| F24 | Трейлер |
| F25 | Электронное управление раздаточной коробкой |
| F26 | Насос антиблокировочной тормозной системы |
| F27 | 2019: Блок управления тормозами прицепа. 2020-2021: Блок управления тормозами прицепа/проводка прицепа |
| F28 | Обогрев заднего стекла |
| F29 | — |
| F30 | Водительское сиденье с подогревом |
| F31 | — |
| F32 | Пассажирское сиденье с подогревом |
| F33 | Ближний свет правой фары/правый стояночный фонарь FRT/правый передний боковой габарит/правый задний боковой габаритный фонарь |
| F34 | Блок питания топливного насоса |
| F35 | Встроенный модуль управления шасси |
| F36 | Центральный верхний стоп-сигнал |
| F37 | Правая фара дальнего света |
| F38 | Левая фара дальнего света |
| F39 | Приводы блокировки заднего дифференциала |
| F40 | Приводы блокировки переднего дифференциала |
| F41 | — |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | Вакуумный насос |
| F46 | Блок управления двигателем, зажигание 2 |
| F47 | Блокировка фазы в середине парковки/Активное управление подачей топлива/Соленоид(ы) продувки моторного масла и адсорбера/Датчик кислорода//Нагреватель термостата двигателя |
| F48 | Противотуманные фары |
| F49 | — |
| F50 | Стояночные фонари прицепа |
| F51 | Horn |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
| F56 | Насос омывателя |
| F57 | — |
| F58 | — |
| F59 | — |
| F60 | Обогрев зеркал |
| F61 | — |
| F62 | Соленоид вентиляции канистры |
| F63 | — |
| F64 | Фонарь заднего хода прицепа |
| F65 | Левый стоп-сигнал прицепа/ указатели поворота |
| F66 | Правый стоп-сигнал прицепа/ указатели поворота |
| F67 | Электроусилитель руля |
| F68 | — |
| F69 | Регулируемый контроль напряжения батареи |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Генератор |
| F75 | — |
| Реле | |
| K1 | Муфта кондиционера |
| K2 | Стартер |
| K3 | — |
| K4 | Скорость дворников |
| K5 | Управление стеклоочистителями |
| K6 | Грузовая лампа/освещение кровати |
| K7 | Силовой агрегат |
| K8 | — |
| K9 | 2019: Приводы блокировки заднего дифференциала. 2020-2021: Актуаторы блокировки переднего дифференциала |
| K10 | 2019: Приводы блокировки переднего дифференциала. 2020-2021: Приводы блокировки заднего дифференциала |
| K11 | Центральный верхний стоп-сигнал |
| K12 | — |
| K13 | Вакуумный насос |
| K14 | Стояночные фонари прицепа |
| K15 | Запустить/завести |
| K16 | — |
| K17 | Обогрев заднего стекла/зеркала |
2022
Приборная доска
| № | Применение |
|---|---|
| F1 | Блок управления кузовным оборудованием 1 — управление затемнением индикатора, управление катушкой реле удержания вспомогательного питания (RAP), напряжение питания заднего номерного фонаря, управление реле омывателя ветрового стекла, управление катушкой реле запуска/пуска, круиз-контроль/электронное управление крутящим моментом/трансформатор крутящего момента, сигнал тормоза муфты, запуск Зажигание 3 Напряжение |
| F2 | – |
| F3 | – |
| F4 | Органы управления на рулевом колесе |
| F5 | Блок управления кузовным оборудованием 2 — управление освещением салона, вспомогательное напряжение (1), управление реле фонаря заднего хода, управление соленоидом парковочной блокировки, сигнал включения тормоза прицепа |
| F6 | – |
| F7 | – |
| F8 | Модуль зеркального окна |
| F9 | Кластер панели приборов |
| F10 | – |
| F11 | Блок управления кузовным оборудованием 8 — управление блокировкой привода дверного замка 2, управление дверным замком (2), управление разблокировкой привода замка двери |
| F12 | – |
| F13 | OnStar/HVAC |
| F14 | Радио/ информационно-развлекательная система |
| F15 | Блок управления кузовным оборудованием 6 — Управление затемнением светодиодной подсветки, лампы внутреннего освещения, внешние фонари Лампы заднего хода/заднего хода Прямой привод, напряжение питания катушки реле стоп-сигналов |
| F16 | Модуль коммуникационного шлюза |
| F17 | Блок управления кузовным оборудованием 4 — напряжение питания ближнего света левой фары, напряжение питания правого стояночного фонаря, напряжение питания левого заднего стоп-сигнала, напряжение питания правого заднего стояночного фонаря |
| F18 | Подушка безопасности/Модуль датчиков и диагностики/ Модуль автоматического обнаружения присутствия |
| F19 | – |
| F20 | Усилитель |
| F21 | – |
| F22 | – |
| F23 | Разъем канала передачи данных/ USB на передней панели |
| F24 | Зажигание HVAC/дополнительный обогреватель |
| F25 | Блок управления кузовным оборудованием 7 — напряжение питания правого заднего стоп-сигнала, напряжение питания левого переднего указателя поворота, управление реле стояночного света |
| F26 | – |
| F27 | – |
| F28 | Панель приборов/ дисплей автоматического датчика присутствия |
| F29 | Камера заднего вида/модуль управления раздаточной коробкой (4WD)/внутреннее зеркало заднего вида |
| F30 | – |
| F31 | Передняя камера/задняя система помощи при парковке |
| F32 | Подсветка органов управления на руле |
| F33 | Рулевое колесо с подогревом/модуль коммуникационного шлюза, зажигание |
| F34 | Передние вентилируемые сиденья |
| F35 | Park/Reverse/Neutral/Drive/Low Display/модуль беспроводной зарядки/USB сзади |
| F36 | Датчик зажигания с дискретной логикой |
| F37 | – |
| F38 | – |
| F39 | Вспомогательная розетка питания 2 |
| F40 | – |
| F41 | Дополнительная розетка питания 1/прикуриватель |
| F42 | Левый стеклоподъемник |
| F43 | Сиденье с электроприводом водителя |
| F44 | Вспомогательная розетка |
| F45 | Правый стеклоподъемник |
| F46 | Пассажирские сиденья с электроприводом |
| Реле | |
| K1 | Сохраненная мощность аксессуаров |
| K2 | Запустить/завести |
| K3 | – |
Моторного отсека
| № | Применение |
|---|---|
| F1 | Питание модуля контроля тяги |
| F2 | Питание модуля управления двигателем |
| F3 | Муфта кондиционера |
| F4 | — |
| F5 | 4-цилиндровый двигатель — работа модуля управления двигателем / запуск / запуск модуля питания топливного насоса 6-цилиндровый двигатель — встроенный модуль управления шасси Запустить/завести/модуль управления двигателем Запустить/завести/модуль питания топливного насоса Запустить/завести |
| F6 | Передние дворники |
| F7 | Грузовая лампа/освещение кровати |
| F8 | 4-цилиндровый двигатель - запасной 6-цилиндровый двигатель — даже топливные форсунки |
| F9 | 4-цилиндровый двигатель — форсунки 6-цилиндровый двигатель — нечетные топливные форсунки |
| F10 | Зажигание модуля управления двигателем |
| F11 | Датчики кислорода/массового расхода воздуха/влажности/температуры воздуха на входе/давления на входе дроссельной заслонки |
| F12 | Стартер |
| F1B | Модуль управления тяговым усилием Запустить/завести |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | Привод переднего моста |
| F18 | — |
| F19 | Аэрожалюзи |
| F20 | — |
| F21 | Передний вентилятор |
| F22 | Клапаны антиблокировочной тормозной системы |
| F23 | — |
| F24 | Трейлер |
| F25 | Электронное управление раздаточной коробкой |
| F26 | Насос антиблокировочной тормозной системы |
| F27 | Модуль управления тормозами прицепа |
| F28 | Обогрев заднего стекла |
| F29 | — |
| F30 | Сиденье водителя с подогревом |
| F31 | — |
| F32 | Пассажирское сиденье с подогревом |
| F33 | Блок управления кузовным оборудованием 3 — напряжение питания ближнего света правой фары, напряжение питания правой лампы переднего указателя поворота, напряжение питания левого стояночного фонаря, напряжение питания левого заднего стояночного фонаря |
| F34 | Модуль питания топливного насоса |
| F35 | 4-цилиндровый двигатель - не используется 6-цилиндровый двигатель — встроенный модуль управления шасси |
| F36 | Центральный верхний стоп-сигнал |
| F37 | Правая фара дальнего света |
| F38 | Левая фара дальнего света |
| F39 | 4-цилиндровый двигатель - не используется 6-цилиндровый двигатель - не используется 6-цилиндровый двигатель BISON — приводы блокировки заднего дифференциала |
| F40 | 4-цилиндровый двигатель - не используется 6-цилиндровый двигатель - не используется 6-цилиндровый двигатель BISON — приводы блокировки переднего дифференциала |
| F41 | — |
| F42 | — |
| F43 | 4-цилиндровый двигатель — Вентилятор охлаждения 6-цилиндровый двигатель - не используется |
| F44 | — |
| F45 | 4-цилиндровый двигатель - не используется 6-цилиндровый двигатель — вакуумный тормозной насос |
| F46 | 4-цилиндровый двигатель - не используется 6-цилиндровый двигатель — модуль управления двигателем 2 |
| F47 | Блокировка фаз в середине парковки/Активное управление подачей топлива/Соленоид(ы) продувки моторного масла и адсорбера/ Кислородный датчик |
| F48 | Противотуманные фары |
| F49 | — |
| F50 | Стояночный фонарь прицепа |
| F51 | Horn |
| F52 | — |
| F5B | — |
| F54 | — |
| F55 | — |
| F56 | Насос омывателя |
| F57 | — |
| F58 | — |
| F59 | — |
| F60 | Обогрев зеркал |
| F61 | — |
| F62 | Соленоид вентиляции канистры |
| F6B | — |
| F64 | Фонари заднего хода прицепа |
| F65 | Левый стоп-сигнал/поворотник прицепа |
| F66 | Правый стоп-сигнал/поворотник прицепа |
| F67 | Электроусилитель руля |
| F68 | — |
| F69 | Регулируемое напряжение батареи |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Генератор |
| F75 | — |
| Реле | |
| K1 | Муфта кондиционера |
| K2 | Стартер |
| KB | — |
| K4 | Скорость стеклоочистителя |
| K5 | Стеклоочиститель |
| K6 | Грузовая лампа/освещение кровати |
| K7 | Силовой агрегат |
| K8 | — |
| K9 | 4-цилиндровый двигатель - не используется 6-цилиндровый двигатель - не используется 6-цилиндровый двигатель BISON — приводы блокировки переднего дифференциала |
| K10 | 4-цилиндровый двигатель - не используется 6-цилиндровый двигатель - не используется 6-цилиндровый двигатель BISON — приводы блокировки переднего дифференциала |
| K11 | Центральный верхний стоп-сигнал |
| K12 | — |
| K13 | 4-цилиндровый двигатель - не используется 6-цилиндровый двигатель — вакуумный тормозной насос |
| K14 | Лампы для парковки трейлеров |
| K15 | Запустить/завести |
| K16 | — |
| K17 | Обогрев заднего стекла/зеркала |
Дополнительная информация: Chevrolet Colorado (2012-2022)
Chevrolet довольно популярен благодаря своему мускулистому пикапу. Эти модели пикапов хорошо оснащены всеми функциями, необходимыми для обеспечения плавности хода и максимальной надежности. Chevrolet Silverado второго поколения входит в число тех пикапов, которые оснащены ставками в рейтинге класса с высокими показателями безопасности. Варианты этой модели поставляются с многочисленной линейкой двигателей и удобными технологическими функциями.
Шевроле Сильверадо: второе поколение
Chevrolet Silverado второго поколения был выпущен в 2007 году, производство которого было прекращено в 2014 году. Это полноразмерный пикап, способный выполнять любую работу с максимальным комфортом в салоне. Самое лучшее в этом грузовике — его надежность и стандарты безопасности. Различный диапазон вариантов поставляется с многочисленными вариантами двигателей, такими как стандартный 4,3-литровый V6, 5,3-литровый V8 и 6,2-литровый V8. Базовая модель оснащена легким двигателем, который подходит для ежедневных перевозок, в то время как двигатель V8 способен обеспечить большую мощность этому мускулистому зверю. Все эти двигатели комплектуются 6-ступенчатой коробкой передач. Silverado — это грузовик с плавным ходом.
Когда дело доходит до экономии топлива, он занимает первое место среди всех аналогов, которые обеспечивают до 18 миль на галлон и 23 мили на галлон в городе и на шоссе соответственно. В целом второе поколение Silverado имеет приятные черты, хотя базовая модель оснащена некоторыми пластиковыми деталями, общая текстура привлекательна и приятна. Если кто-то хочет добиться роскошного и шикарного ощущения, то Silverado весьма важен.
Передние сиденья Silverado довольно удобны и поддерживают. Помимо всех функций, информационно-развлекательная система этого автомобиля оснащена интуитивно понятным управлением с сенсорным экраном. Кроме того, доступная навигационная система достаточно эффективна и понятна. Однако есть модели, оснащенные шестью портами USB для зарядки мобильных устройств.
