Предохранители и реле Chevrolet Colorado (2004-2012)
Схемы относятся к указанным годам и вариантам Chevrolet Colorado (2004-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Колорадо 2004-2012 гг.
Предохранители прикуривателя/розетки являются предохранители №2 («ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1») и 33 («ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2») в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Моторного отсека

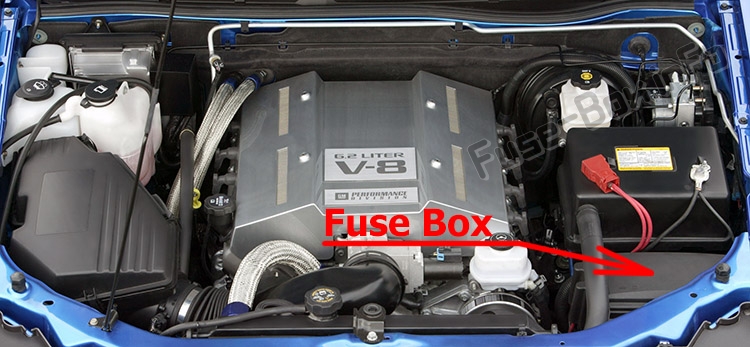

Блок предохранителей находится в моторном отсеке (со стороны водителя).

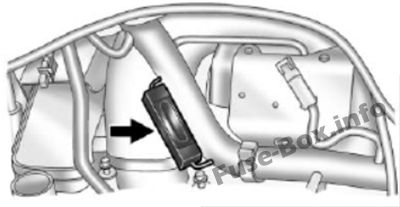

Реле тормоза прицепа (при наличии) расположено на нижней стороне жгута аккумуляторной батареи.
Схемы блока предохранителей
Схемы блока предохранителей

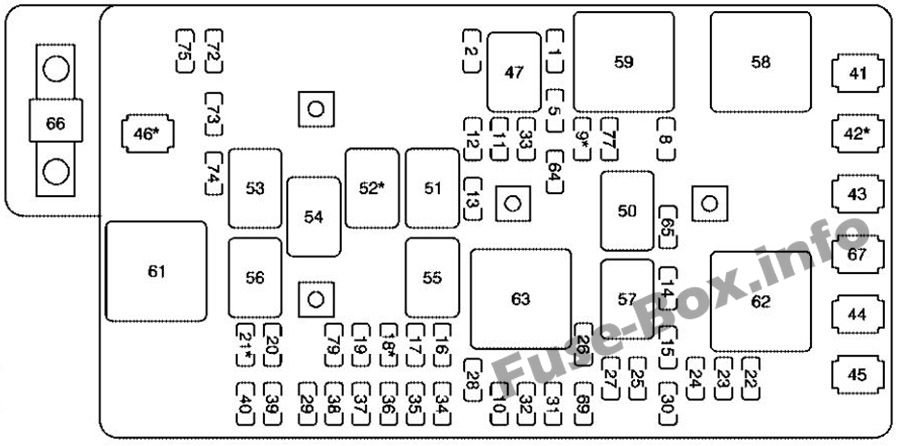

2004, 2005
| № | Применение |
|---|---|
| 1 | Тормозной выключатель, стоп-сигналы |
| 2 | Вспомогательная мощность 1 |
| 5 | Головка управления кондиционером |
| 8 | Переключатель стеклоочистителя/омывателя |
| 9 | Противотуманные фары (при наличии) |
| 10 | Датчики зажигания |
| 11 | Фара со стороны водителя |
| 12 | Фара со стороны пассажира |
| 13 | Топливный насос |
| 14 | щетка стеклоочистителя |
| 15 | Привод переднего моста |
| 16 | Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести |
| 17 | Дополнительная надувная удерживающая система, модуль датчиков и диагностики, выключатель подушки безопасности |
| 18 | Сиденье с подогревом (при наличии) |
| 19 | Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, отключение сцепления |
| 20 | Электронное управление дроссельной заслонкой (ETC) |
| 21 | Дверные замки с электроприводом (при наличии) |
| 22 | Форсунки |
| 23 | Зажигание, выключатель стартера сцепления, резервный выключатель нейтрального положения, катушки зажигания 1–5, реле кондиционера |
| 24 | Соленоид коробки передач |
| 25 | Модуль управления силовым агрегатом (PCM) |
| 26 | Резервные огни |
| 27 | ERLS, датчик карты, соленоид продувки |
| 28 | Задние поворотники/аварийные огни |
| 29 | Задний задний фонарь со стороны водителя, индикатор подушки безопасности со стороны пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD) |
| 30 | Модуль управления силовым агрегатом (PCM) B |
| 31 | OnStar |
| 32 | Радио |
| 33 | Вспомогательная мощность 2 |
| 34 | Контроллер кузова грузовика |
| 35 | Horn |
| 36 | Модуль управления раздаточной коробкой |
| 37 | Лампы поворота/опасности/вежливости/грузовые лампы/зеркала |
| 38 | Кластер |
| 39 | Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака |
| 40 | Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение |
| 41 | Вентилятор климат-контроля |
| 42 | Электростеклоподъемники (при наличии) |
| 43 | Электромагнитное реле стартера |
| 44 | Антиблокировочная тормозная система 2 (насос ABS) |
| 45 | Антиблокировочная тормозная система 1 (ABS Logic) |
| 46 | Автоматический выключатель сиденья с электроприводом / сиденье POA (при наличии) |
| 69 | Соленоид вентиляции топливного бачка |
| 77 | Компрессор кондиционера |
| 79 | Датчики кислорода |
| 80 | Люк (при наличии) |
| Реле | |
| 47 | Выбор луча |
| 50 | Компрессор кондиционера |
| 51 | Топливный насос, предохранитель топливного насоса |
| 52 | Противотуманные фары (при наличии) |
| 53 | Предохранитель передних габаритных фонарей, предохранитель задних фонарей водителя и пассажира, задние габаритные огни |
| 54 | Фары |
| 55 | Horn |
| 56 | Предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика |
| 57 | Стеклоочистители (вкл./выкл.) |
| 58 | Сохранение питания аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя) |
| 59 | Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля |
| 61 | Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, ERLS, передний мост, PCM-1, предохранитель форсунок |
| 62 | Реле стартера (реле PCM) |
| 63 | Стеклоочиститель 2 (высокий/низкий) |
| Разнообразный | |
| 64 | Диод — дворник |
| 65 | Диод — Кондиционер, Сцепление |
| 66 | Mega Fuse |

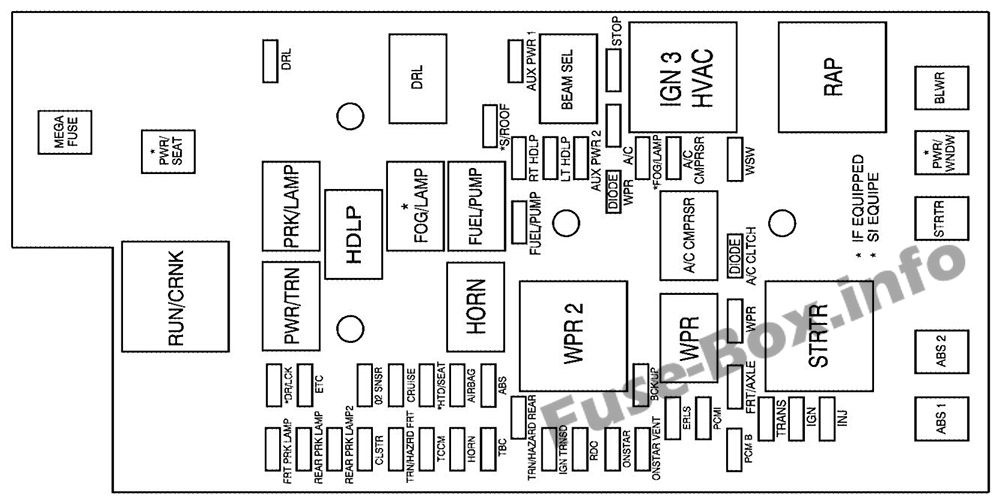

2006, 2007
| Name | Применение |
|---|---|
| DRL | Дневные ходовые огни |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1 | Аксессуар Мощность 1 |
| STOP | Тормозной выключатель, стоп-сигналы |
| BLWR | Вентилятор климат-контроля |
| S/КРЫША | Люк (при наличии) |
| A/C | 2006: Начальник управления кондиционером 2007: Блок управления кондиционером, сиденья с электроприводом |
| мощность/сиденье | Автоматический выключатель сиденья с электроприводом (при наличии) |
| РТ HDLP | Фара со стороны пассажира |
| LT HDLP | Фара со стороны водителя |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Аксессуар Мощность 2 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары (при наличии) |
| Кондиционер CMPRSR | Компрессор кондиционера |
| WSW | Переключатель стеклоочистителя/омывателя |
| PWR/WNDW | Электростеклоподъемники (при наличии) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| STRTR | Электромагнитное реле стартера |
| WPR | щетка стеклоочистителя |
| АБС 2 | Антиблокировочная тормозная система 2 (насос ABS) |
| DR/LCK | Дверные замки с электроприводом (при наличии) |
| ETC | Электронное управление дроссельной заслонкой (ETC) |
| О2 СНСР | 2006: Кислородные датчики 2007: Датчики кислорода, реле реактора с нагнетанием воздуха (AIR) |
| КРУИЗ | Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, блокировка сцепления |
| ХТД/СИДЕНЬЕ | Сиденье с подогревом (при наличии) |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная надувная удерживающая система, модуль датчиков и диагностики |
| ABS | Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервные огни |
| ПЕРЕД/ОСЬ | Привод переднего моста |
| TRN/ОПАСНО ЗАДНИЙ | Задние поворотники/аварийные огни |
| ERLS | 2006: Датчик массового расхода воздуха (MAF), соленоид Can Purge Solenoid 2007: Датчик массового расхода воздуха (MAF), электромагнитный клапан продувки, реле реактора нагнетания воздуха (AIR) |
| PCMI | Модуль управления силовым агрегатом (PCM) |
| ТРАНС | Соленоид коробки передач |
| IGN | Зажигание, выключатель стартера сцепления, резервный выключатель нейтрали, катушки зажигания 1–5, реле кондиционера |
| INJ | Форсунки |
| АБС 1 | Антиблокировочная тормозная система 1 (ABS Logic) |
| ЛАМПА ФРТ ФРК | Передние габаритные/поворотные огни, выключатели стеклоподъемников со стороны водителя и пассажира Освещение |
| ЗАДНЯЯ ПРК-ФОНАРЬ | Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака |
| ЗАДНИЙ ФОНАРЬ 2 | Задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD) |
| КЛСТР | Кластер |
| TRN/ОПАСНОСТЬ FRT | Лампы поворота/опасности/вежливости/грузовые лампы/зеркала |
| TCCM | Модуль управления раздаточной коробкой |
| HORN | Horn |
| TBC | Контроллер кузова грузовика |
| IGN TRNSD | Датчики зажигания |
| RDO | Радио |
| ОНСТАР | ОнСтар® |
| ЦНСТР ВЕНТ | Соленоид вентиляции топливного бачка |
| ПКМ Б | Модуль управления силовым агрегатом (PCM) B |
| Реле | |
| DRL | Дневные ходовые огни |
| ВЫБОР ЛУЧА | Выбор луча |
| ЗАЖИГ 3 ОВКВ | Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля, предохранитель сиденья с электроприводом |
| RAP | Сохраненное питание аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя), предохранитель люка в крыше |
| ФРК/ЛАМПА | Предохранитель передних габаритных огней, задние габаритные огни |
| HDLP | Фары |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары (при наличии) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос, предохранитель топливного насоса |
| Кондиционер CMPRSR | Компрессор кондиционера |
| ПУСК/НАЧАЛО | Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, передний мост, PCM-1, предохранитель форсунок, предохранитель коробки передач, ERLS |
| PWR/ТРН | Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика |
| HORN | Horn |
| ВПР 2 | Стеклоочиститель 2 (высокий/низкий) |
| WPR | Стеклоочистители (вкл./выкл.) |
| STRTR | Реле стартера (реле PCM) |
| Разнообразный | |
| WPR | Диод — дворник |
| МУФТА КОНДИЦИОНЕРА | Диод — Кондиционер, Сцепление |
| MEGA FUSE | Mega Fuse |

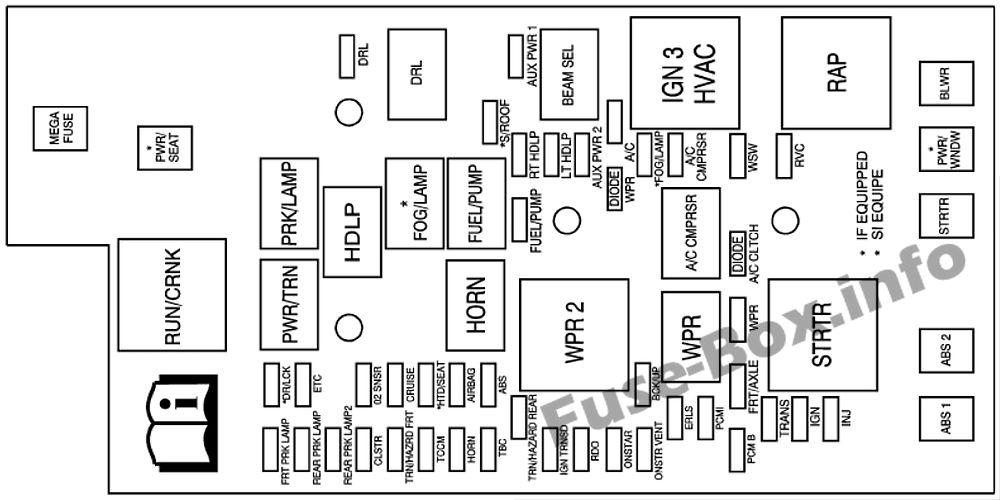

2008
| Name | Применение |
|---|---|
| DRL | Дневные ходовые огни |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1 | Аксессуар Мощность 1 |
| BLWR | Вентилятор климат-контроля |
| S/КРЫША | Люк (при наличии) |
| A/C | Блок управления кондиционером, сиденья с электроприводом |
| мощность/сиденье | Автоматический выключатель сиденья с электроприводом (при наличии) |
| РТ HDLP | Фара со стороны пассажира |
| LT HDLP | Фара со стороны водителя |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Аксессуар Мощность 2 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары (при наличии) |
| Кондиционер CMPRSR | Компрессор кондиционера |
| WSW | Переключатель стеклоочистителя/омывателя |
| RVC | Регулируемое управление напряжением |
| PWR/WNDW | Электростеклоподъемники (при наличии) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| STRTR | Электромагнитное реле стартера |
| WPR | щетка стеклоочистителя |
| АБС 2 | Антиблокировочная тормозная система 2 (насос ABS) |
| DR/LCK | Дверные замки с электроприводом (при наличии) |
| ETC | Электронное управление дроссельной заслонкой (ETC) |
| О2 СНСР | Датчики кислорода, реле реактора нагнетания воздуха (AIR) |
| КРУИЗ | Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, блокировка сцепления |
| ХТД/СИДЕНЬЕ | Сиденье с подогревом (при наличии) |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная несъемная удерживающая система, модуль датчиков и диагностики |
| ABS | Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервные огни |
| ПЕРЕД/ОСЬ | Привод переднего моста |
| TRN/ОПАСНОСТЬ ЗАДНЯЯ | Задние поворотники/аварийные огни |
| ERLS | Датчик массового расхода воздуха (MAF), электромагнитный клапан продувки, реле реактора нагнетания воздуха (AIR) |
| PCMI | Модуль управления силовым агрегатом (PCM) |
| ТРАНС | Соленоид коробки передач |
| IGN | Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрали, катушки зажигания 1-5, реле кондиционера |
| INJ | Форсунки |
| АБС 1 | Антиблокировочная тормозная система 1 (ABS Logic) |
| ЛАМПА ФРТПК | Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение |
| ЗАДНЯЯ ПРК ФОНАРЬ | Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака |
| ЗАДНИЙ ФОНАРЬ 2 | Задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD) |
| КЛСТР | Кластер |
| TRN/ОПАСНОСТЬ FRT | Поворот/Опасность/Вежливость/Грузовые Лампы/Зеркала |
| TCCM | Модуль управления раздаточной коробкой |
| HORN | Horn |
| TBC | Контроллер кузова грузовика |
| IGN TRNSD | Датчики зажигания |
| RDO | Радио |
| ОНСТАР | OnStar |
| ЦНСТР ВЕНТ | Соленоид вентиляции топливного бачка |
| ПКМ Б | Модуль управления силовым агрегатом (PCM) B |
| Реле | |
| DRL | Дневные ходовые огни |
| ВЫБОР ЛУЧА | Выбор луча |
| ЗАЖИГ 3 ОВКВ | Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля, предохранитель сиденья с электроприводом |
| RAP | Сохранение питания аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя), предохранитель люка в крыше |
| ФРК/ЛАМПА | Предохранитель передних габаритных огней, задние габаритные огни |
| HDLP | Фары |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары (при наличии) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос, предохранитель топливного насоса |
| Кондиционер CMPRSR | Компрессор кондиционера |
| ПУСК/НАЧАЛО | Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, передний мост, PCM-1, предохранитель форсунок, предохранитель коробки передач, ERLS |
| PWR/ТРН | Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика |
| HORN | Horn |
| ВПР 2 | Стеклоочиститель 2 (высокий/низкий) |
| WPR | Стеклоочистители (вкл./выкл.) |
| STRTR | Реле стартера (реле PCM) |
| Разнообразный | |
| WPR | Диод - стеклоочиститель |
| МУФТА КОНДИЦИОНЕРА | Диод - Кондиционер, Сцепление |
| MEGA FUSE | Mega Fuse |

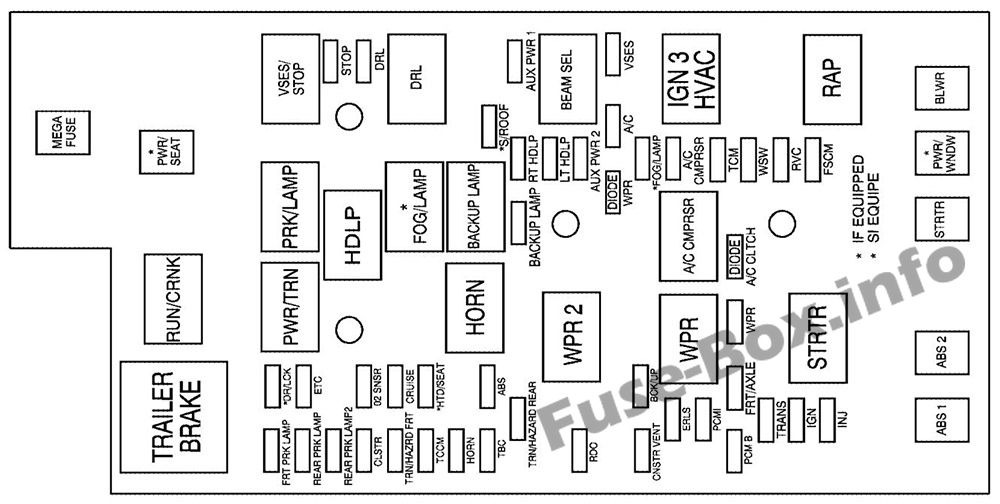

2009, 2010, 2011, 2012
| Name | Применение |
|---|---|
| О2 СНСР | Датчики кислорода, реле реактора с нагнетанием воздуха (AIR) |
| A/C | Блок управления кондиционером, сиденья с электроприводом |
| Кондиционер CMPRSR | Компрессор кондиционера |
| ABS | Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести |
| АБС 1 | АБС 1 (логика АБС) |
| АБС 2 | АБС 2 (насос АБС) |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1 | Аксессуар Мощность 1 |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Аксессуар Мощность 2 |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервные огни |
| BLWR | Вентилятор климат-контроля |
| КЛСТР | Кластер |
| ЦНСТР ВЕНТ | Соленоид вентиляции топливного бачка |
| КРУИЗ | Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, отключение сцепления |
| DR/LCK | Дверные замки с электроприводом (при наличии) |
| DRL | Дневные ходовые огни |
| ERLS | Датчик массового расхода воздуха (MAF), электромагнитный клапан продувки, реле воздушной форсунки (AIR) |
| ETC | Электронное управление дроссельной заслонкой (ETC) |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары (при наличии) |
| ЛАМПА ФРТ ФРК | Передние габаритные/поворотные огни, выключатели стеклоподъемников со стороны водителя и пассажира Освещение |
| ПЕРЕД/ОСЬ | Привод переднего моста |
| FSCM | Модуль управления топливной системой |
| ЗАПАСНАЯ ЛАМПА | Резервная лампа |
| HORN | Horn |
| ХТД/СИДЕНЬЕ | Сиденье с подогревом (при наличии) |
| IGN | Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрального положения, катушки зажигания 1–5, реле кондиционера |
| INJ | Форсунки |
| LT HDLP | Фара со стороны водителя |
| ПКМ Б | Модуль управления питанием (PCM) B |
| PCMI | Модуль управления питанием (PCM) |
| мощность/сиденье | Автоматический выключатель сиденья с электроприводом (при наличии) |
| PWR/WNDW | Электростеклоподъемники (при наличии) |
| RDO | Радио |
| ЗАДНЯЯ ПРК-ФОНАРЬ | Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака |
| ЗАДНИЙ ФОНАРЬ 2 | Задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD) |
| РТ HDLP | Фара со стороны пассажира |
| RVC | Регулируемое управление напряжением |
| S/КРЫША | Люк (при наличии) |
| STOP | Стоп-сигналы |
| STRTR | Электромагнитное реле стартера |
| TBC | Контроллер кузова грузовика |
| TCM | Модуль управления коробкой передач |
| TCCM | Модуль управления раздаточной коробкой |
| ТОРМОЗ ПРИЦЕПА | Тормоз прицепа |
| ТРАНС | Соленоид коробки передач |
| TRN/ОПАСНОСТЬ FRT | Лампы поворота/опасности/вежливости/грузовые лампы/зеркала |
| TRN/ОПАСНО ЗАДНИЙ | Задние поворотники/аварийные огни |
| ВСЕС/СТОП | Система повышения устойчивости автомобиля/Стоп |
| WPR | щетка стеклоочистителя |
| WSW | Переключатель стеклоочистителя/омывателя |
| Реле | |
| Кондиционер CMPRSR | Компрессор кондиционера |
| Резервная лампа | Резервная лампа |
| ВЫБОР ЛУЧА | Выбор луча |
| DRL | Дневные ходовые огни |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары (при наличии) |
| HDLP | Фары |
| HORN | Horn |
| ЗАЖИГ 3 ОВКВ | Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля, предохранитель сиденья с электроприводом |
| ФРК/ЛАМПА | Предохранитель передних габаритных огней, задние габаритные огни |
| PWR/ТРН | Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика |
| RAP | Сохранение питания дополнительного оборудования (предохранитель электрического стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя) |
| ПУСК/НАЧАЛО | Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, передний мост, PCM-1, предохранитель форсунок, предохранитель коробки передач, ERLS |
| STRTR | Реле стартера (реле PCM) |
| VSES | Система повышения устойчивости автомобиля |
| WPR | Стеклоочистители (вкл./выкл.) |
| ВПР 2 | Стеклоочиститель 2 (высокий/низкий) |
| Разнообразный | |
| МУФТА КОНДИЦИОНЕРА | Диод — Кондиционер, Сцепление |
| MEGA FUSE | Mega Fuse |
| WPR | Диод — дворник |
| Предохранители | |
| A | Лампа трейлерного парка |
| B | Модуль интерфейса связи |
| C | Дополнительная надувная удерживающая система, модуль датчиков и диагностики |
| D | Прицеп Вспомогательный Maxi-Fuse |
Дополнительная информация: Chevrolet Colorado (2004-2012)
Chevrolet довольно популярен благодаря своему мускулистому пикапу. Эти модели пикапов хорошо оснащены всеми функциями, необходимыми для обеспечения плавности хода и максимальной надежности. Chevrolet Silverado второго поколения входит в число тех пикапов, которые оснащены ставками в рейтинге класса с высокими показателями безопасности. Варианты этой модели поставляются с многочисленной линейкой двигателей и удобными технологическими функциями.
Шевроле Сильверадо: второе поколение
Chevrolet Silverado второго поколения был выпущен в 2007 году, производство которого было прекращено в 2014 году. Это полноразмерный пикап, способный выполнять любую работу с максимальным комфортом в салоне. Самое лучшее в этом грузовике — его надежность и стандарты безопасности. Различный диапазон вариантов поставляется с многочисленными вариантами двигателей, такими как стандартный 4,3-литровый V6, 5,3-литровый V8 и 6,2-литровый V8. Базовая модель оснащена легким двигателем, который подходит для ежедневных перевозок, в то время как двигатель V8 способен обеспечить большую мощность этому мускулистому зверю. Все эти двигатели комплектуются 6-ступенчатой коробкой передач. Silverado — это грузовик с плавным ходом.
Когда дело доходит до экономии топлива, он занимает первое место среди всех аналогов, которые обеспечивают до 18 миль на галлон и 23 мили на галлон в городе и на шоссе соответственно. В целом второе поколение Silverado имеет приятные черты, хотя базовая модель оснащена некоторыми пластиковыми деталями, общая текстура привлекательна и приятна. Если кто-то хочет добиться роскошного и шикарного ощущения, то Silverado весьма важен.
Передние сиденья Silverado довольно удобны и поддерживают. Помимо всех функций, информационно-развлекательная система этого автомобиля оснащена интуитивно понятным управлением с сенсорным экраном. Кроме того, доступная навигационная система достаточно эффективна и понятна. Однако есть модели, оснащенные шестью портами USB для зарядки мобильных устройств.
