Предохранители и реле Chevrolet Cobalt (2005-2010)
Схемы относятся к указанным годам и вариантам Chevrolet Cobalt (2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Шевроле Кобальт 2005-2010
Предохранитель прикуривателя (розетки) в Шевроле Кобальт находится в блоке предохранителей в моторном отсеке (см. предохранитель «ВЫХОД» или «LTR»).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

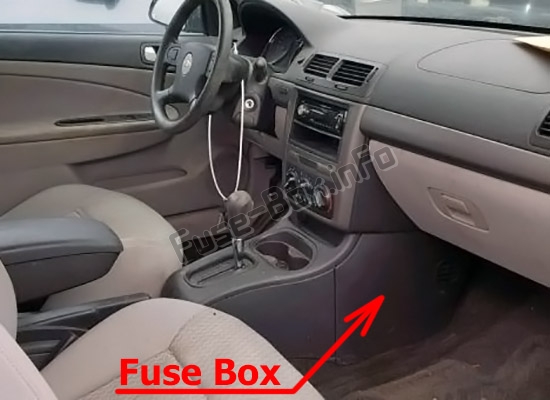

Расположение блока предохранителей
Он расположен со стороны пассажира в нижней части приборной панели у пола, за крышкой.

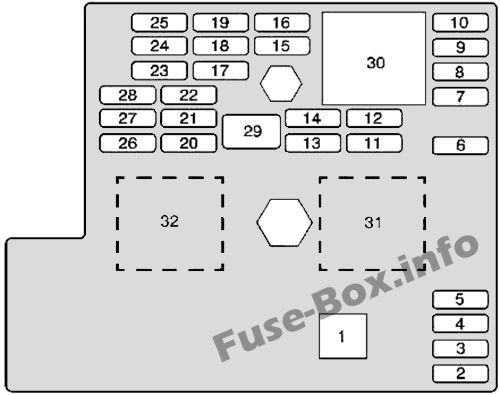

Схема блока предохранителей
| № | Name | Описание | Рейтинг |
|---|---|---|---|
| 1 | СЪЕМНИК ПРЕДОХРАНИТЕЛЯ | - | - |
| 2 | ПУСТОЙ | Не используется | - |
| 3 | ПУСТОЙ | Не используется | - |
| 4 | ПУСТОЙ | Не используется | - |
| 5 | ПУСТОЙ | Не используется | - |
| 6 | Предохранитель усилителя | Аудиоусилитель (UQ3) | 20A |
| 7 | CLSTR Предохранитель | Кластер панели приборов (IPC) | 10A |
| 8 | IGN SW/PK3+ Предохранитель | Выключатель зажигания | 2A |
| 9 | СТОП Предохранитель низкого давления | Не используется | 10A |
| 10 | Предохранитель HVAC/PK3+ | Модуль управления HVAC, модуль управления системой защиты от кражи | 10A |
| 11 | ПУСТОЙ | - | - |
| 12 | ЗАПАСНОЙ | Не используется | 20A |
| 13 | ПРЕДОХРАНИТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ | Модуль системы обнаружения присутствия переднего пассажира (PPS) в надувных подушках безопасности, модуль датчиков и диагностики надувных подушек безопасности (SDM) | 10A |
| 14 | ЗАПАСНОЙ | Не используется | 10A |
| 15 | Предохранитель WPR | Переключатель стеклоочистителя/омывателя ветрового стекла, указатель наддува турбонагнетателя (INf) | 10A |
| 16 | Предохранитель HVAC/IP IGN | Пусковой переключатель педали сцепления (M/T), комбинация приборов (IPC), выключатели обогрева сидений (KA1), модуль управления HVAC, индикатор включения/выключения подушки безопасности пассажира надувных удерживающих устройств | 10A |
| 17 | Предохранитель WNDW RAP | Не используется | 2A |
| 18 | ПУСТОЙ | - | - |
| 19 | Предохранитель EPS/STR WHL CNTRL | Электронный блок управления усилителем рулевого управления (PSCM), органы управления на рулевом колесе — слева (K34, UK3) | 2A |
| 20 | S КРЫША Предохранитель | Переключатель люка | 15A |
| 21 | ЗАПАСНОЙ | Не используется | 20A |
| 22 | ПУСТОЙ | - | - |
| 23 | Предохранитель РДО | Радиоприемник, приемник дистанционного управления дверным замком (RCDLR) (AUO) | 15A |
| 24 | Предохранитель XM/ONSTAR | Модуль интерфейса связи с автомобилем (VCIM) (UE1), цифровой радиоприемник (DRR) | 10A |
| 25 | Предохранитель ECM/TCM | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) | 10A |
| 26 | Предохранитель DR LCK | Реле БЛОКИРОВКИ ДВЕРИ, реле БЛОКИРОВКИ ДВЕРИ, реле БЛОКИРОВКИ ДВЕРИ, реле БЛОКИРОВКИ ДВЕРИ, реле БЛОКИРОВКИ ВНУТР. | 15A |
| 27 | ВНУТРЕННИЙ СВЕТ Предохранитель | Реле INT LIGHT PCB | 10A |
| 28 | Предохранитель SWC BKLT | Органы управления на рулевом колесе | 2A |
| 29 | Предохранитель PWR WNDW | Переключатель стеклоподъемника водителя, переключатель стеклоподъемника переднего пассажира | 30A |
| 30 | Реле ОВКВ | Двигатель вентилятора | - |
| 31 | ПУСТОЙ | - | - |
| 32 | Реле РАП | PWR WNDW Предохранитель 29, S КРЫША Предохранитель 20 | - |
| Реле печатной платы (PCB) — необслуживаемые: | |||
| - | Реле INT LIGHT PCB | Лампа купола, внутреннее зеркало заднего вида | - |
| - | Реле печатной платы ЗАМКА ДВЕРИ | Логика BCM, дверные защелки | - |
| - | Реле печатной платы РАЗБЛОКИРОВКИ ДВЕРИ | Логика BCM, дверные защелки | - |
| - | Реле печатной платы DR DOOR UNLOCK | Логика BCM, защелка двери водителя | - |
| - | Реле IGN 3 на печатной плате | Двигатель вентилятора | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

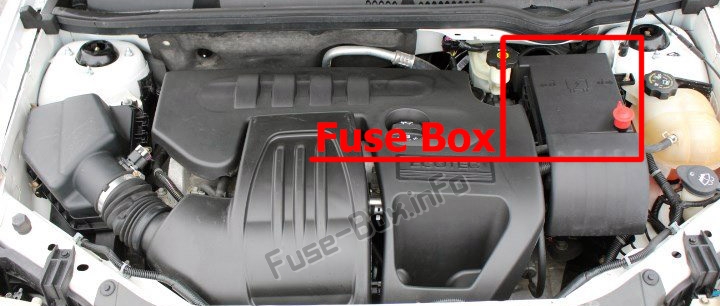

Расположение блока предохранителей
Он расположен в моторном отсеке, под крышкой.

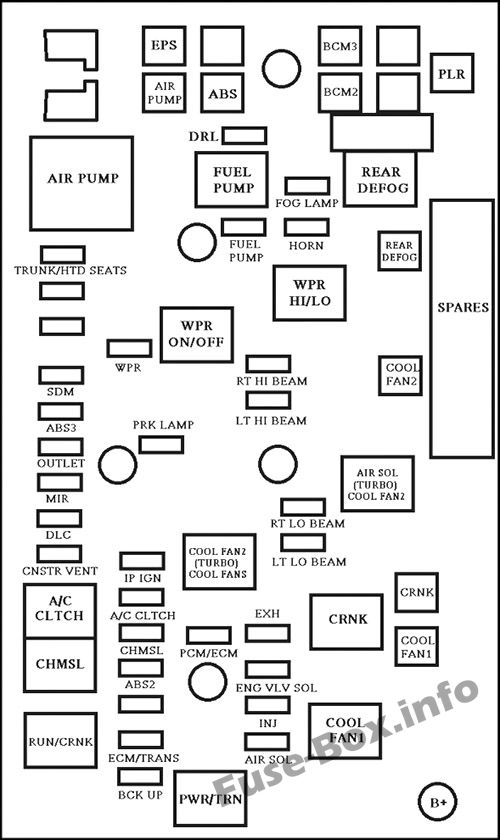

Схема блока предохранителей (тип 1)
| Name | Описание | Рейтинг |
|---|---|---|
| ABS | Электронный модуль управления тормозной системой (EBCM) | 40A |
| ABS2 | Электронный модуль управления тормозной системой (EBCM) | 10A |
| ABS3 | Электронный модуль управления тормозной системой (EBCM) | 20A |
| МУФТА КОНДИЦИОНЕРА | Муфта компрессора кондиционера (C60) | 10A |
| Реле включения кондиционера | МУФТА КОНДИЦИОНЕРА | – |
| ВОЗДУШНЫЙ НАСОС | Реле ВОЗДУШНОГО НАСОСА (NU6) | 40A |
| Реле ВОЗДУШНОГО НАСОСА | Насос подачи вторичного воздуха (AIR) (NU6) | – |
| ВОЗДУХ СОЛ | Соленоид впрыска вторичного воздуха (AIR) (NU6) | 10A |
| Реле ВОЗДУХ СОЛ/COOL FAN2 | ВОЗДУХ СОЛ (L61+NU6), Вентилятор охлаждения – 2 (LNF) | – |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Выключатель фонарей заднего хода (M/T), переключатель нейтрального положения парковки (PNP) (AT) | 10A |
| BCM2 | AMP 6, CLSTR 7, HVAC/PK3+ 10, IGN SW/PK3+ 8, STOP LP 9 (BCM s) | 40A |
| BCM3 | Реле ОВКВ 30 (BCM) | 30A |
| ЧМСЛ | Реле ЧМСЛ | 10A |
| Реле ЧМСЛ | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM), центральный верхний стоп-сигнал (ЧМСЛ) | – |
| ЦНСТР ВЕНТ | Соленоид вентиляции адсорбера системы улавливания паров топлива (EVAP) | 10A |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ1 Реле | 30A |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2 | 30A |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1 Реле | Диод вентилятора охлаждения (L61), электродвигатель вентилятора охлаждения (L61), вентилятор охлаждения 1 (LNF), резистор вентилятора охлаждения (LE5) | – |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 (Турбо) Реле ВЕНТИЛЯТОРОВ ОХЛАЖДЕНИЯ | Охлаждающий вентилятор | – |
| CRNK | Реле CRNK | 30A |
| Реле CRNK | Стартер | – |
| DLC | Разъем канала передачи данных (DLC) | 15A |
| DRL | RT и LT LO BEAM s | 10A |
| ЕСМ/ТРАНС | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) (MN5) | 15A |
| ENG VLV SOL (LNF) | Соленоид перепускной заслонки турбонагнетателя, соленоид перепускного клапана турбонагнетателя, положение распределительного вала (CMP) Соленоид привода — впуск, положение распределительного вала (CMP) Соленоид привода — выпуск | 10A |
| EXH | Соленоид продувки адсорбера системы улавливания паров топлива (EVAP), датчики HO2S, датчик массового расхода воздуха (MAF)/температуры впускного воздуха (IAT) | 10A |
| EPS | Модуль управления электронным усилителем рулевого управления (EPS) (PSCM) | 60A |
| ПРОТИВОТУМАННАЯ ФАРА | Левая передняя и правая передняя противотуманные фары (T37) | 15A |
| ТОПЛИВНЫЙ НАСОС | Топливный насос и датчик в сборе | 15A |
| Реле топливного насоса | ТОПЛИВНЫЙ НАСОС | – |
| HORN | Horn | 10A |
| INJ | Топливные форсунки, катушки/модули зажигания | 15A |
| IP IGN | Модуль управления кузовным оборудованием (BCM) | 20A |
| ДАЛЬНИЙ ЛУЧ | Левая фара | 10A |
| LT LO BEAM | Левая фара | 10A |
| МИР/УГДО | Переключатель наружного зеркала заднего вида (DG7) | 5A |
| ВЫХОД | Прикуриватель (DT4), дополнительная розетка питания | 20A |
| ПКМ/ЭБУ | Модуль управления двигателем (ECM) | 20A |
| ФРК ЛАМПА | Блок управления кузовным оборудованием (BCM), номерные лампы, габаритные огни Сигнальные лампы парковки/поворота/ДХО, задние фонари/стоп-сигналы и указатели поворота | 10A |
| Реле PWR/TRN | EXH, INJ, ПКМ/ЭБУ, ENG VLV SOL | – |
| ЗАДНИЙ ПРОТИВОТУМАН | Реле заднего противотуманного фар | 40A |
| Реле заднего противотуманного фар | Сетка обогревателя заднего стекла | – |
| ЛУЧ ВЕРТ. | Правая фара | 10A |
| РТ ДАЛЬНИЙ ЛУЧ | Правая фара | 10A |
| Реле РАБОТА/ЗАВОД | ЕСМ/ТРАНС, IP IGN, РЕЗЕРВНОЕ КОПИРОВАНИЕ, ABS2 | – |
| SDM | Модуль датчиков и диагностики надувных подушек безопасности (SDM), модуль управления кузовом (BCM) | 10A |
| БАГАЖНИК/СИДЕНЬЯ С ПОДОГРЕВОМ | Реле платы багажника, модули обогрева водительского и пассажирского сидений | 20A |
| WPR | Реле включения/выключения WPR | 25A |
| Реле включения/выключения WPR | Реле WPR HI/LO | – |
| Реле WPR HI/LO | Мотор стеклоочистителя | – |
| Реле печатной платы (PCB) — необслуживаемые: | ||
| Реле платы ДХО | DRL | – |
| Реле платы противотуманной фары | ПРОТИВОТУМАННАЯ ФАРА | – |
| Реле HI BEAM PCB | LT ДАЛЬНИЙ ЛУЧ, RT ДАЛЬНИЙ ЛУЧ | – |
| Реле печатной платы звукового сигнала | HORN | – |
| Реле LO BEAM PCB | LT LO BEAM, ЛУЧ ВЕРТ. | – |
| ФРК ЛАМПА PCB Реле | ФРК ЛАМПА | – |
| Реле платы магистрали | Привод открывания крышки заднего отсека | – |

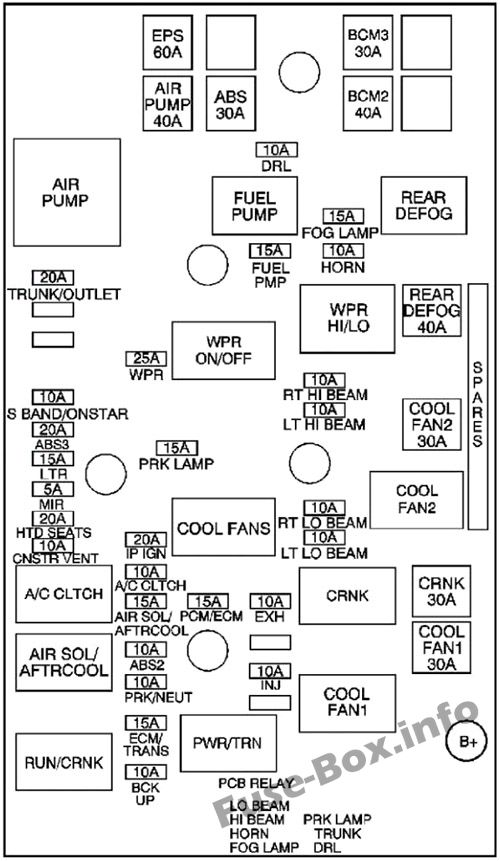

Схема блока предохранителей (тип 2)
| Name | Описание | Рейтинг |
|---|---|---|
| МУФТА КОНДИЦИОНЕРА | Муфта компрессора кондиционера (C60) | 10A |
| Реле включения кондиционера | МУФТА КОНДИЦИОНЕРА | – |
| ВОЗДУХ СОЛ | Соленоид впрыска вторичного воздуха (AIR) (с NU6) | 15A |
| Реле ВОЗДУХ СОЛ | ВОЗДУШНЫЙ СОЛ (с NU6) | – |
| ABS | Электронный модуль управления тормозной системой (EBCM) | 50A |
| АБС 2 | Электронный модуль управления тормозной системой (EBCM) | 10A |
| ВОЗДУШНЫЙ ПМП | ВОЗДУШНЫЙ ПМП | 40A |
| Реле воздушного насоса | Реле воздушного насоса | – |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Выключатель фонаря заднего хода (M/T), переключатель нейтрального положения парковки (PNP) (A/T) | 10A |
| БКМ 2 | Модуль управления кузовным оборудованием (BCM) | 40A |
| БКМ 3 | Модуль управления кузовным оборудованием (BCM) | 30A |
| ЦНСТР ВЕНТ | Соленоид вентиляции адсорбера системы улавливания паров топлива (EVAP) | 10A |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР1 | Охлаждающий вентилятор 1 | 30A |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР2 | Охлаждающий вентилятор 2 | 30A |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 1 Реле | Охлаждающий вентилятор | – |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 Реле | Охлаждающий вентилятор | – |
| CRNK | Реле коленчатого вала | 30A |
| Реле CRNK | Стартер | – |
| ЕСМ/ТРАНС | Модуль управления коробкой передач (TCM), модуль управления двигателем (ECM) (L61) | 15A |
| ЭМИСН | Датчик кислорода с подогревом (HO2S), датчик 1, датчик кислорода с подогревом (HO2S), датчик 2, датчик улавливания паров топлива (EVAP), соленоид продувки адсорбера, датчик положения педали сцепления (CPP), датчик массового расхода воздуха (MAF). Датчик температуры воздуха на впуске (IAT) | 10A |
| EPS | Модуль управления электроусилителем руля | 60A |
| ФОГ ЛП | Противотуманная фара LF, Противотуманная фара RF | 15A |
| ТОПЛИВНЫЙ НАСОС | Топливный насос и датчик в сборе | 15A |
| Реле топливного насоса | ТОПЛИВНЫЙ НАСОС, топливный насос и датчик в сборе | – |
| HORN | Horn | 10A |
| СИДЕНЬЯ HTD | Модуль обогрева сиденья — водитель, модуль обогрева сиденья — пассажир | 20A |
| INJ | Топливная форсунка 1, Топливная форсунка 2, Топливная форсунка 3, Топливная форсунка 4, Модуль управления зажиганием (ICM) | 10A |
| IP IGN | Модуль управления кузовом | 20A |
| ЛЕВЫЙ ДАЛЬНИЙ ЛУЧ | Левая фара | 10A |
| ЛЕВАЯ НИЖНЯЯ БАЛКА | Левая фара | 10A |
| LTR | Прикуриватель (DT4), разъем канала передачи данных (DLC) | 15A |
| МИР (С) | Переключатель наружного зеркала заднего вида (DG7) | 5A |
| ПКМ/ЭБУ | Модуль управления двигателем (ECM) | 15A |
| ПРК ЛПС | Лампа в сборе — LF, Лампа в сборе — RF, стоп-сигнал / задний фонарь и лампа указателя поворота — левая, модуль управления кузовным оборудованием (BCM), боковой габаритный фонарь — левый, боковой габаритный фонарь — правый, номерной фонарь, стоп-сигнал / задний фонарь и лампа указателя поворота — Верно | 15A |
| ФРК/НЕЙТ | Переключатель нейтрального положения парковки (PNP) (MN5) | 10A |
| Реле PWR/TRN | Реле силовой передачи | – |
| ПРАВАЯ БАЛКА | Правая фара | 10A |
| ПРАВЫЙ ДАЛЬНИЙ ЛУЧ | Правая фара | 10A |
| S ДИАПАЗОН/ВКЛ. | Модуль интерфейса связи с автомобилем (VCIM) (UE1), цифровой радиоприемник (U2K) | 10A |
| RDFG | Реле РДФГ | 40A |
| Реле РДФГ | Сетка обогревателя заднего стекла | – |
| Реле РАБОТА/ЗАВОД | ЕСМ/ТРАНС, IP IGN, РЕЗЕРВНОЕ КОПИРОВАНИЕ, ABS, | – |
| МАГИСТРАЛЬ/ВЫПУСК | Реле печатной платы TRUNK RELEASE, розетка вспомогательного питания — консоль | 20A |
| WPR | Эстафета WPRr | 25A |
| Эстафета ВПР 1 | Эстафета ВПР 2 | – |
| Эстафета ВПР 2 | Мотор стеклоочистителя | – |
| Реле печатной платы (PCB) — необслуживаемые: | ||
| Реле печатной платы ФОГ ЛП | ФОГ ЛП | – |
| Реле HI BEAM PCB | ЛЕВЫЙ ДАЛЬНИЙ ЛУЧ, ПРАВЫЙ ДАЛЬНИЙ ЛУЧ | – |
| Реле печатной платы звукового сигнала | HORN | – |
| Реле LO BEAM PCB | ЛЕВАЯ БАЛКА, ПРАВАЯ БАЛКА | – |
| Реле печатной платы ПРК ЛПС | ПРК ЛПС | – |
| Реле печатной платы РАЗБЛОКИРОВКИ БАГАЖНИКА | Привод открывания крышки заднего отсека | – |
