Предохранители и реле Chevrolet Cavalier (1995-2005)
Схемы относятся к указанным годам и вариантам Chevrolet Cavalier (1995-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Cavalier 1995-2005 гг.
Предохранители прикуривателя/розетки в Chevrolet Cavalier расположены в блоке предохранителей на приборной панели (см. предохранители «CIG» (прикуриватель) и «APO» (розетка питания для аксессуаров, если имеется)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

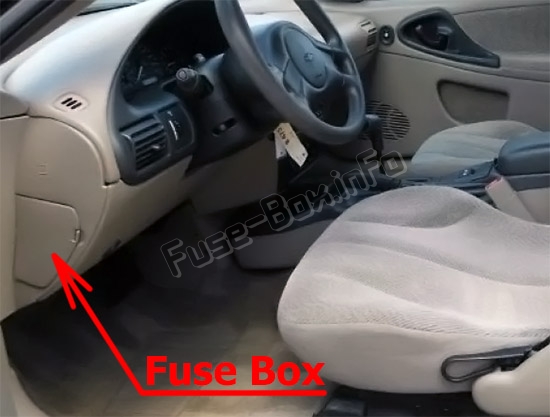

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

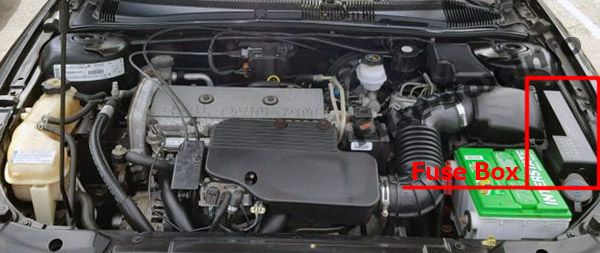

Моторного отсека
Он расположен в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей
1995

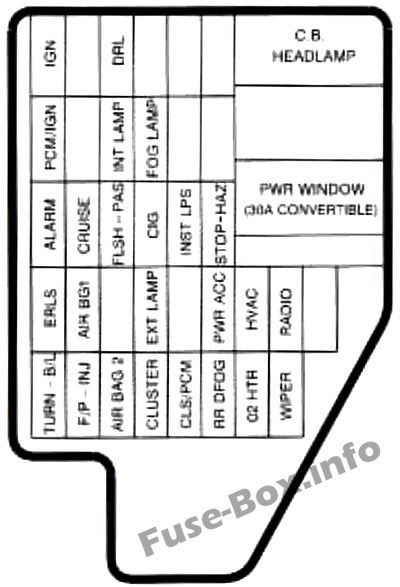

Приборная доска
| Fuse | Схема |
|---|---|
| ВОЗДУХ БГ 1 | Воздушная подушка-DERM (Модуль диагностического запаса энергии) Питание |
| ВОЗДУХ БГ 2 | Подушка безопасности-DERM Crank Signal |
| ТРЕВОГА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы |
| CIG | Прикуриватель, звуковой сигнал, диагностический разъем |
| ЦЛС/ПКМ | Комбинация приборов, модуль управления силовым агрегатом |
| КЛАСТЕР | Комбинация приборов, антиблокировочная тормозная система |
| КРУИЗ | Круиз-контроль |
| DRL | Дневные ходовые огни |
| ERLS | Автоматическая коробка передач, блокировка переключения тормозов и коробки передач, компрессор кондиционера, круиз-контроль, рециркуляция отработавших газов (двигатель 2,2 л), клапан продувки адсорбера, переключатель высокого давления кондиционера (двигатель 2,3 л) |
| ДОПОЛНИТЕЛЬНАЯ ЛАМПА | Парковочные огни, Боковые габаритные огни, Лампа приборной панели |
| F/P-INJ | Топливный насос, топливные форсунки |
| ФЛШ-ПАС | Вспышка, чтобы пройти лампы |
| НАЛОБНЫЙ ФОНАРЬ | Фары |
| HVAC | Управление отопителем/кондиционером, обогреватель заднего стекла, антиблокировочная тормозная система, вентилятор охлаждения двигателя (двигатель 2,2 л), обогреватель вентиляционного отверстия двигателя (двигатель 2,3 л) |
| IGN | Зажигание двигателя |
| ИНСТ ЛПС | Лампы приборной панели |
| ВНУТРЕННЯЯ ЛАМПА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы, потолочные лампы, лампы для карт / чтения, лампа перчаточного ящика, лампа багажника, радио, зеркала с электроприводом |
| О2 ХТР | Нагреватель заднего датчика О2 ХТР (двигатель 2,3 л, калибр. авто) |
| ПКМ/зажигание | Модуль управления силовым агрегатом |
| PWR АСС | Замок двери с электроприводом |
| ОКНО ЭЛЕКТРОПИТАНИЯ | Электростеклоподъемники, люк с электроприводом |
| РАДИО | Радио |
| РР ДФОГ | Обогрев заднего стекла |
| СТОП-ГАЗ | Стоп-сигналы, Аварийные огни |
| ПОВОРОТ-Б/У | Лампы указателей поворота, резервные лампы |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители, омыватели лобового стекла |
Моторного отсека
| Fuse | Схема |
|---|---|
| A/C | Компрессор кондиционера (двигатель 2,3 л) |
| ABS | Антиблокировочная тормозная система |
| ABS | Электронное рулевое управление с регулируемым отверстием, антиблокировочная тормозная система |
| БАТ 1 | Цепи питания ACC/стоп-сигнала |
| БАТАРЕЯ 2 | Цепи освещения |
| BLO | Обогреватель/ вентилятор кондиционера |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| GEN | Датчик напряжения генератора |
| IGN | Цепи замка зажигания |
| PCM | Модуль управления силовым агрегатом |
1996, 1997

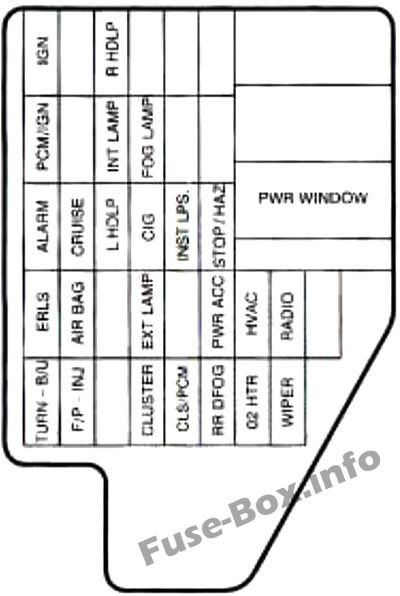

Приборная доска
| Fuse | Схема |
|---|---|
| ПОВОРОТ-Б/У | Наружные лампы, лампы заднего хода |
| F/P-INJ | Топливный насос, топливные форсунки |
| КЛАСТЕР | Комбинация приборов, антиблокировочная тормозная система |
| ЦЛС/ПКМ | Комбинация приборов, модуль управления силовым агрегатом, дневные ходовые огни |
| РР ДФОГ | Обогрев заднего стекла |
| О2 ХТР | Многоточечный впрыск топлива |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители, омыватели ветрового стекла |
| ERLS | Автоматическая коробка передач, блокировка переключения передач и тормоза, компрессор кондиционера, круиз-контроль, многоточечный впрыск топлива |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная надувная удерживающая система |
| ДОПОЛНИТЕЛЬНАЯ ЛАМПА | Наружные лампы, подсветка приборной панели |
| PWR АСС | Дверные замки с электроприводом, складной верх (модель с откидным верхом) |
| HVAC | Управление отопителем и кондиционером, антиблокировочная тормозная система, вентилятор охлаждения двигателя (двигатель 2,2 л), обогреватель вентиляционного отверстия двигателя (двигатель 2,4 л) |
| РАДИО | Радио, Удаленный вход без ключа |
| ТРЕВОГА | Модуль сигнализации — лампы освещения салона, звуковой сигнал |
| КРУИЗ | Круиз-контроль |
| L HDLP | Левая фара |
| CIG | Прикуриватель, звуковой сигнал, лампы освещения салона, диагностический разъем |
| ИНСТ ЛПС | Подсветка приборной панели, предупреждающие звуковые сигналы |
| СТОП/ОПАС | Наружные фонари, антиблокировочная тормозная система, круиз-контроль |
| ОКНО ЭЛЕКТРОПИТАНИЯ | Электростеклоподъемники, люк с электроприводом, элементы управления складным верхом (модель с откидным верхом) (автоматический выключатель) |
| ПКМ/зажигание | Модуль управления силовым агрегатом |
| ВНУТРЕННЯЯ ЛАМПА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы, потолочные лампы, лампы для картографирования, лампа перчаточного ящика, лампа багажника, радио, зеркала с электроприводом, удаленный вход без ключа |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары (только 2-24) |
| IGN | Зажигание двигателя |
| R HDLP | Правая фара |

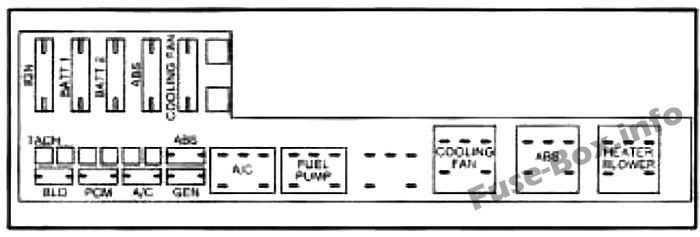

Моторного отсека
| Fuse | Схема |
|---|---|
| IGN | Цепи замка зажигания |
| БАТ 1 | Цепи питания ACC/стоп-сигнала |
| БАТАРЕЯ 2 | Цепи освещения |
| ABS | Электронное рулевое управление с регулируемым отверстием, антиблокировочная тормозная система |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| BLO | Отопитель и вентилятор кондиционера |
| PCM | Модуль управления силовым агрегатом |
| A/C | Компрессор кондиционера |
| АБС/ЭВО | Антиблокировочная тормозная система |
| GEN | Датчик напряжения генератора (двигатель 2,2 л) |
1998

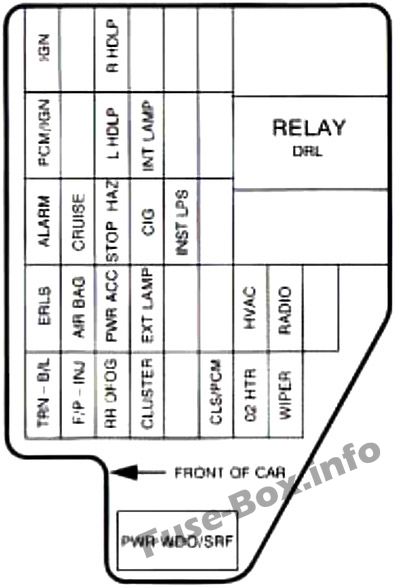

Приборная доска
| Fuse | Схема |
|---|---|
| ТРН-БЛ | Наружные лампы, лампы заднего хода |
| F/P-INJ | Топливный насос, топливные форсунки |
| РР ДФОГ | Обогрев заднего стекла |
| КЛАСТЕР | Комбинация приборов, антиблокировочная тормозная система |
| ЦЛС/ПКМ | Комбинация приборов, модуль управления силовым агрегатом, дневные ходовые огни |
| О2 ХТР | Многоточечный впрыск топлива |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители, омыватели ветрового стекла |
| ERLS | Автоматическая коробка передач, блокировка переключения передач и тормоза, компрессор кондиционера, круиз-контроль, многоточечный впрыск топлива |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная надувная удерживающая система |
| PWR АСС | Дверные замки с электроприводом, складной верх (только модель с откидным верхом) |
| ДОПОЛНИТЕЛЬНАЯ ЛАМПА | Наружные лампы, подсветка приборной панели |
| HVAC | Управление отопителем и кондиционером, антиблокировочная тормозная система, вентилятор охлаждения двигателя |
| РАДИО | Радио, Удаленный вход без ключа |
| ТРЕВОГА | Модуль сигнализации — лампы освещения салона, звуковой сигнал |
| КРУИЗ | Круиз-контроль |
| СТОП/ОПАС | Наружные фонари, антиблокировочная тормозная система, круиз-контроль, указатели поворота |
| CIG | Прикуриватель, звуковой сигнал, лампы освещения салона, диагностический разъем |
| ИНСТ ЛПС | Подсветка приборной панели, предупреждающие звуковые сигналы |
| ПКМ/зажигание | Модуль управления силовым агрегатом |
| L HDLP | Левая фара, противотуманная фара (2-24) |
| ВНУТРЕННЯЯ ЛАМПА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы, потолочные лампы, лампы для чтения карт, лампа перчаточного ящика, лампа багажника, радио, зеркала с электроприводом, удаленный вход без ключа |
| IGN | Зажигание двигателя |
| R HDLP | Правая фара, противотуманная фара (2-24) |
| PWR WDO/SRF | Электрические стеклоподъемники, люк с электроприводом, элементы управления складным верхом (модели с откидным верхом) (автоматический выключатель) |
| DRL | Дневные ходовые огни (реле) |

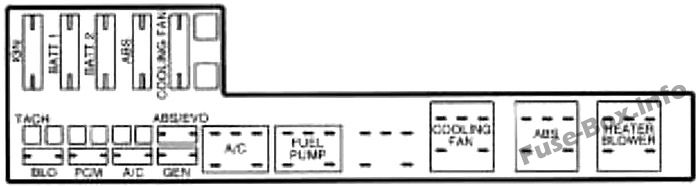

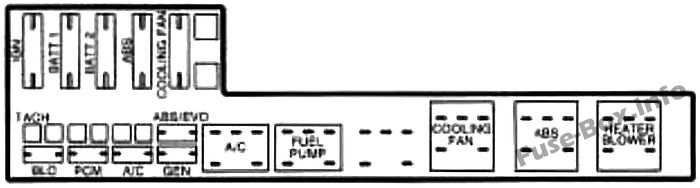

Моторного отсека
| Fuse | Схема |
|---|---|
| IGN | Цепи замка зажигания |
| БАТ 1 | Цепи питания ACC/стоп-сигнала |
| БАТАРЕЯ 2 | Цепи освещения |
| ABS | Антиблокировочная тормозная система |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| TACH | Тахометр |
| BLO | Отопитель и вентилятор кондиционера |
| PCM | Модуль управления силовым агрегатом |
| A/C | Компрессор кондиционера |
| АБС/ЭВО | Антиблокировочная тормозная система |
| GEN | Датчик напряжения генератора (двигатель 2,2 л) |
1999

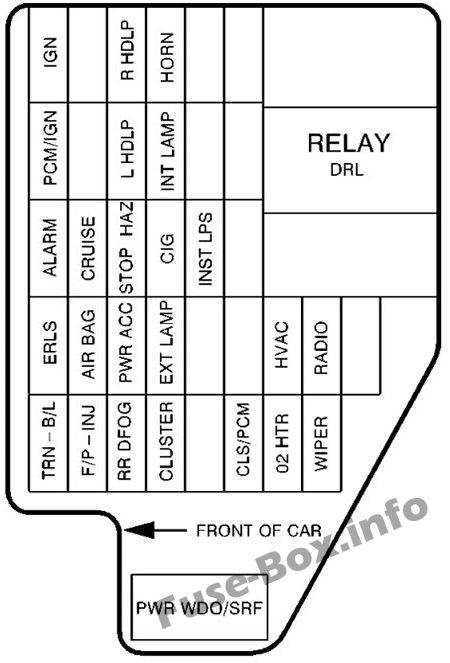

Приборная доска
| Fuse | Схема |
|---|---|
| ТРН-БЛ | Наружные лампы, лампы заднего хода |
| F/P-INJ | Топливный насос, топливные форсунки |
| РР ДФОГ | Обогрев заднего стекла |
| КЛАСТЕР | Комбинация приборов, антиблокировочная тормозная система |
| ЦЛС/ПКМ | Комбинация приборов, модуль управления силовым агрегатом, дневные ходовые огни |
| О2 ХТР | Нагреватель заднего датчика O2 |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители, омыватели ветрового стекла |
| ERLS | Автоматическая коробка передач, блокировка переключения передач с тормозом (BTSI), компрессор кондиционера, круиз-контроль, многоточечный впрыск топлива |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная система надувных удерживающих устройств (SIR) |
| PWR АСС | Дверные замки с электроприводом, складной верх (только модель с откидным верхом) |
| ДОПОЛНИТЕЛЬНАЯ ЛАМПА | Наружные лампы, подсветка приборной панели |
| HVAC | Управление отопителем и кондиционером, антиблокировочная тормозная система, вентилятор охлаждения двигателя |
| РАДИО | Радио, Удаленный вход без ключа |
| ТРЕВОГА | Модуль сигнализации — лампы освещения салона, звуковой сигнал |
| КРУИЗ | Круиз-контроль |
| СТОП/ОПАС | Наружные фонари, антиблокировочная тормозная система, круиз-контроль, указатели поворота |
| CIG | Зажигалка |
| ИНСТ ЛПС | Подсветка приборной панели, предупреждающие звуковые сигналы |
| ПКМ/зажигание | Модуль управления силовым агрегатом |
| L HDLP | Левая фара, противотуманная фара (только модель Z-24) |
| ВНУТРЕННЯЯ ЛАМПА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы, потолочные лампы, лампы для карт / чтения, лампа перчаточного ящика, лампа багажника, радио, зеркала с электроприводом, удаленный вход без ключа |
| IGN | Зажигание двигателя |
| R HDLP | Правая фара, противотуманная фара (только модель Z-24) |
| HORN | Звуковой сигнал, диагностический разъем |
| PWR WDO/SRF | Электрические стеклоподъемники, люк с электроприводом, элементы управления складным верхом (только модель с откидным верхом) (автоматический выключатель) |
| DRL | Дневные ходовые огни (реле) |

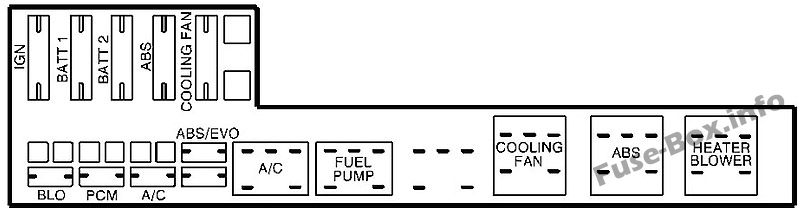

Моторного отсека
| Fuse | Схема |
|---|---|
| IGN | Цепи замка зажигания |
| БАТ 1 | Цепи питания ACC/стоп-сигнала |
| БАТАРЕЯ 2 | Цепи освещения |
| ABS | Антиблокировочная тормозная система |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| BLO | Отопитель и вентилятор кондиционера |
| PCM | Модуль управления силовым агрегатом |
| A/C | Компрессор кондиционера |
| АБС/ЭВО | Антиблокировочная тормозная система |
2000, 2001

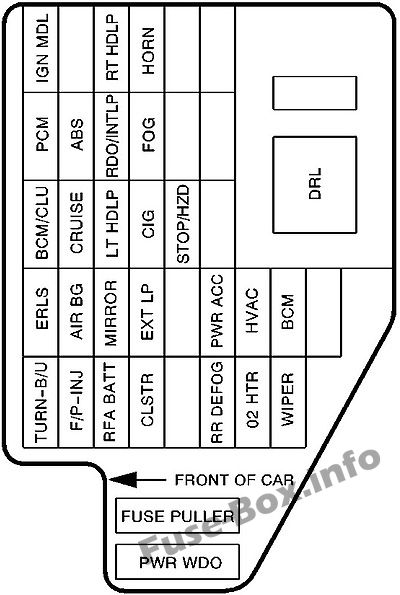

Приборная доска
| Fuse | Схема |
|---|---|
| ПОВОРОТ-Б/У | Сигналы поворота, фонари заднего хода |
| ERLS | Реле двигателя |
| BCM/CLU | Блок управления кузовным оборудованием, комбинация приборов |
| PCM | Модуль управления силовым агрегатом |
| ИГН лей | Модуль зажигания |
| F/P-INJ | Топливный насос, топливные форсунки |
| ВОЗДУХ БГ | Воздушная подушка |
| КРУИЗ | Переключатель круиз-контроля |
| ABS | Антиблокировочная система тормозов (зажигание) |
| Пустой | Не используется |
| РФА БАТТ | Система удаленного доступа без ключа |
| ЗЕРКАЛО | Силовое зеркало |
| LT HDLP | Левая фара |
| RDO/INTLP | Радио, Внутреннее освещение |
| РТ HDLP | Правая фара |
| КЛСТР | Кластер панели приборов |
| EXT LP | Наружные лампы |
| CIG | Прикуриватель, диагностический разъем |
| FOG | Противотуманные фары |
| HORN | Horn |
| Пустой | Не используется |
| Пустой | Не используется |
| СТОП/ГЦД | Стоп-сигналы, Аварийные огни |
| Пустой | Не используется |
| Пустой | Не используется |
| RR DEFOG | Обогрев заднего стекла |
| PWR АСС | Дверные замки с электроприводом, переключатель складного верха |
| Пустой | Не используется |
| Пустой | Не используется |
| Пустой | Не используется |
| О2 ХТР | Нагреватель кислородного датчика |
| HVAC | Система климат-контроля |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочиститель |
| BCM | Модуль управления кузовом |
| Пустой | Не используется |
| PWR WDO | Электрические стеклоподъемники, люк на крыше, складной верх (автоматический выключатель) |
| DRL | Дневные ходовые огни (реле) |

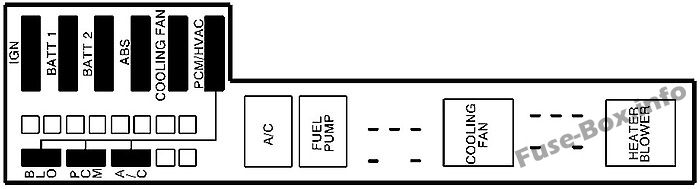

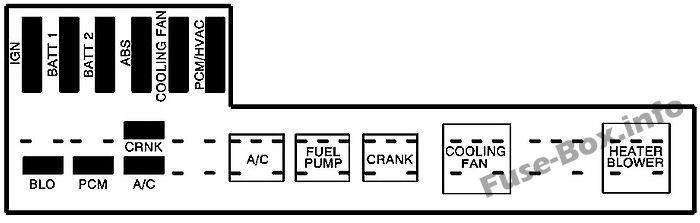

Моторного отсека
| Fuse | Схема |
|---|---|
| IGN | Цепи замка зажигания |
| БАТ 1 | Цепи питания ACC/стоп-сигнала |
| БАТАРЕЯ 2 | Цепи освещения |
| ABS | Антиблокировочная тормозная система |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| ПКМ/ОВКВ | Модуль управления силовым агрегатом, обогреватель и вентилятор кондиционера |
| BLO | Отопитель и вентилятор кондиционера |
| PCM | Модуль управления силовым агрегатом |
| A/C | Компрессор кондиционера |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ОБОГРЕВАТЕЛЯ | Отопитель и вентилятор кондиционера |
2002, 2003, 2004, 2005

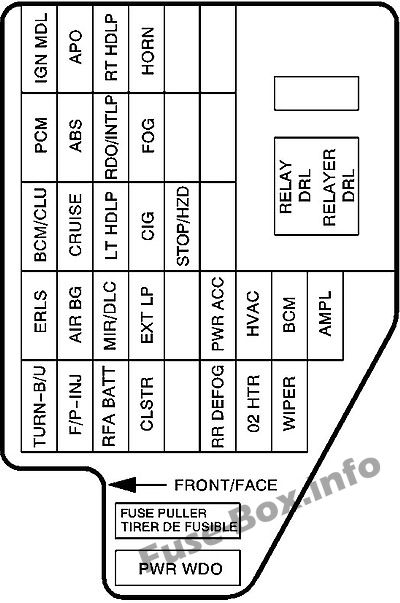

Приборная доска
| Fuse | Схема |
|---|---|
| ПОВОРОТ-Б/У | Сигналы поворота, фонари заднего хода |
| ERLS | Реле двигателя |
| BCM/CLU | Блок управления кузовным оборудованием, комбинация приборов |
| PCM | Модуль управления силовым агрегатом |
| ИГН лей | Модуль зажигания |
| F/P-INJ | Топливный насос, топливные форсунки |
| ВОЗДУХ БГ | Воздушная подушка |
| КРУИЗ | Модуль/переключатель круиз-контроля |
| ABS | Антиблокировочная система тормозов (зажигание) |
| APO | Дополнительная розетка |
| РФА БАТТ | Система удаленного доступа без ключа |
| МИР/DLC | Разъем Силовое зеркало/Diagnostic Link |
| LT HDLP | Левая фара |
| RDO/INTLP | Радио, Внутреннее освещение |
| РТ HDLP | Правая фара |
| КЛСТР | Кластер панели приборов |
| EXT LP | Наружные лампы |
| CIG | Зажигалка |
| FOG | Противотуманные фары |
| HORN | Horn |
| Пустой | Не используется |
| Пустой | Не используется |
| СТОП/ГЦД | Стоп-сигналы, Аварийные огни |
| Пустой | Не используется |
| Пустой | Не используется |
| RR DEFOG | Обогрев заднего стекла |
| PWR АСС | Замки с электроприводом |
| Пустой | Не используется |
| Пустой | Не используется |
| Пустой | Не используется |
| О2 ХТР | Нагреватель кислородного датчика |
| HVAC | Система климат-контроля |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочиститель |
| BCM | Модуль управления кузовом |
| AMPL | Аудио усилитель |
| PWR WDO | электрические стеклоподъемники, люк |
| РЕЛЕ ДХО | Дневные ходовые огни (реле) |
| Пустой | Не используется |
Моторного отсека
| Fuse | Схема |
|---|---|
| IGN | Цепи замка зажигания |
| БАТ 1 | Наружные лампы, розетка, звуковой сигнал, аудиоусилитель |
| БАТАРЕЯ 2 | Обогрев заднего стекла, стартер, электрические замки, стоп-сигналы |
| ABS | Антиблокировочная тормозная система |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| ПКМ/ОВКВ | Модуль управления силовым агрегатом, обогреватель и вентилятор кондиционера |
| CRNK | Стартер |
| BLO | Отопитель и вентилятор кондиционера |
| PCM | Модуль управления силовым агрегатом |
| A/C | Компрессор кондиционера |
| A/C | Компрессор кондиционера |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| CRNK | Стартер |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| ОБОГРЕВАТЕЛЯ | Отопитель и вентилятор кондиционера |
Дополнительная информация: Chevrolet Cavalier (1995-2005)
Первое поколение Chevrolet Cobalt было представлено в 2004 году. Этот компактный автомобиль пришел на смену моделям Cavalier и Prism, а сейчас в США его заменяет Круз. Однако в 2011 году General Motors Brazil представила второе поколение Cobalt, предназначенное для рынка Латинской Америки. Продажи этого автомобиля, построенного на платформе GM Delta, начались в начале 2004 года. Cobalt предлагался в двух модификациях: 4-дверный седан и 2-дверное купе, однако наибольшей популярностью пользовалась версия седана. За первые 3 года (2005, 2006 и 2007) компания Chevrolet продала в США более 200 000 автомобилей в год. Спустя 2 года продажи значительно упали до 100 000 в год, что способствовало уходу модели с рынка.
Согласно тестам IIHS, с точки зрения безопасности Chevrolet Cobalt получил оценку «хорошо» в тестах на лобовое столкновение. За боковые удары Cobalt получил оценку «приемлемо» (версия с боковой шторкой безопасности) и «плохо» (версия без боковой шторки безопасности).
Планов по повторному запуску Chevrolet Cobalt на рынок США нет. В 2013 году Cobalt был перезапущен в России. В Бразилии производство остановилось в 2019 году.
