Предохранители и реле Chevrolet Captiva Sport (2012-2016)
Схемы относятся к указанным годам и вариантам Chevrolet Captiva Sport (2012-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Каптива Спорт 2012-2016
Использована информация из руководств по эксплуатации 2013 и 2014 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранители прикуривателя (розетки) в Chevrolet Captiva Sport расположены в блоке предохранителей приборной панели (см. предохранители «ДЖЕК АПО (КОНСОЛЬ)» (дополнительная розетка питания), «APO JACK (ЗАДНИЙ ГРУЗОВОЙ)» (дополнительная розетка заднего грузового отсека) и «СИГАРА» (прикуриватель)) .
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

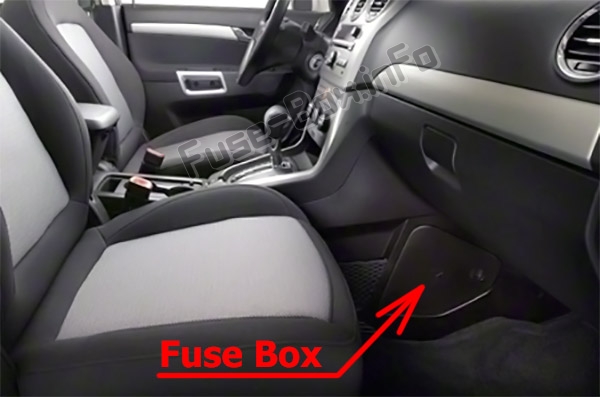

Расположение блока предохранителей
Он расположен под панелью приборов со стороны пассажира, за крышкой на центральной консоли.

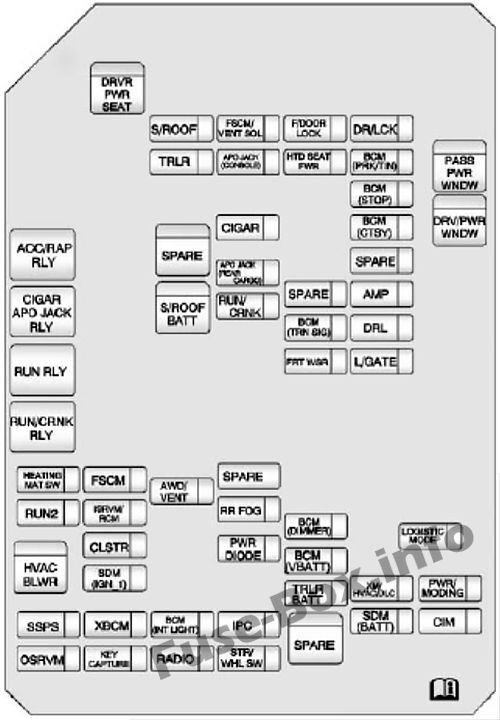

Схема блока предохранителей
| Name | Применение |
|---|---|
| AMP | Усилитель |
| ДЖЕК АПО (КОНСОЛЬ) | Розетка вспомогательного питания |
| ДОМКРАТ APO (ЗАДНИЙ ГРУЗОВОЙ) | Вспомогательная розетка питания Домкрат Задний грузовой отсек |
| ПОЛНЫЙ/ВЕНТИЛЯЦИОННЫЙ | Полный привод/ Вентиляция |
| BCM (CTSY) | Модуль управления кузовным оборудованием (любезно предоставлено) |
| BCM (ДИММЕР) | Блок управления кузовным оборудованием (диммер) |
| BCM (ВНУТРЕННИЙ СВЕТ) | Блок управления кузовным оборудованием (внутреннее освещение) |
| BCM (ПРК/ТН) | Блок управления кузовным оборудованием (парковка/сигнал поворота) |
| БКМ (СТОП) | Блок управления кузовным оборудованием (стоп-сигнал) |
| BCM (TRN SIG) | Модуль управления кузовным оборудованием (указатели поворота) |
| BCM (Вбатт) | Блок управления кузовным оборудованием (напряжение аккумуляторной батареи) |
| СИГАРА | Зажигалка |
| CIM | Модуль интеграции коммуникаций |
| КЛСТР | Приборный щиток |
| DRL | Дневные ходовые огни |
| DR/LCK | Замок двери водителя |
| СИДЕНЬЕ DRVR PWR | Сиденье с электроприводом водителя |
| DRV/ PWR WNDW | Окно питания водителя |
| F/ДВЕРНОЙ ЗАМОК | Замок топливного люка |
| ФРТ ВСР | Передняя шайба |
| FSCM | Модуль управления топливной системой |
| ФСКМ ВЕНТ СОЛ | Соленоид вентиляции модуля управления топливной системой |
| НАГРЕВАТЕЛЬНЫЙ КОВРИК SW | Выключатель нагревательного мата |
| СИДЕНЬЕ HTD PWR | Подогрев сидений |
| ОВКВ BLWR | Вентилятор отопления, вентиляции и кондиционирования воздуха |
| IPC | Кластер панели приборов |
| ИСРВМ/РКМ | Внутреннее зеркало заднего вида/выносной модуль компаса |
| ЗАХВАТ КЛЮЧА | Захват ключа |
| Л/ВОРОТА | Задняя дверь |
| ЛОГИСТИЧЕСКИЙ РЕЖИМ | Логистический режим |
| ОСРВМ | Внешнее зеркало заднего вида |
| ПРОЙДИТЕ PWR WNDW | Пассажирское стеклоподъемник |
| ДИОД ПИТАНИЯ | Силовой диод |
| ПИТАНИЕ/РЕЖИМ | Модификация мощности |
| РАДИО | Радио |
| РР противотуманные фары | Задний обогреватель |
| ЗАПУСК 2 | Ключ питания от батареи во время работы |
| ПУСК/НАЧАЛО | Запустить Крэнк |
| СДМ (БАТТ) | Модуль диагностики безопасности (аккумулятор) |
| СДМ (IGN 1) | Модуль диагностики безопасности (зажигание 1) |
| ЗАПАСНОЙ | Запасной |
| S/КРЫША | Люк на крыше |
| S/КРЫША БАТТ | Люк Батарея |
| SSPS | Чувствительное к скорости рулевое управление с усилителем |
| СИЛ/ЗХЛ ЮЗ | Переключатель на рулевом колесе |
| TRLR | Трейлер |
| ТРЛР БАТТ | Аккумулятор прицепа |
| XBCM | Экспорт модуля управления кузовом |
| XM/ОВКВ/DLC | Спутниковое радио SiriusXM (при наличии)/Отопление, вентиляция и кондиционирование воздуха/Подключение канала передачи данных |
| Реле | |
| ACC/RAP RLY | Аксессуар/Работа Аксессуар Power |
| СИГАРА APO JACK RLY | Прикуриватель и дополнительная розетка |
| RUN/CRN K RLY | Запустить/завести |
| БЕГИ | Run |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

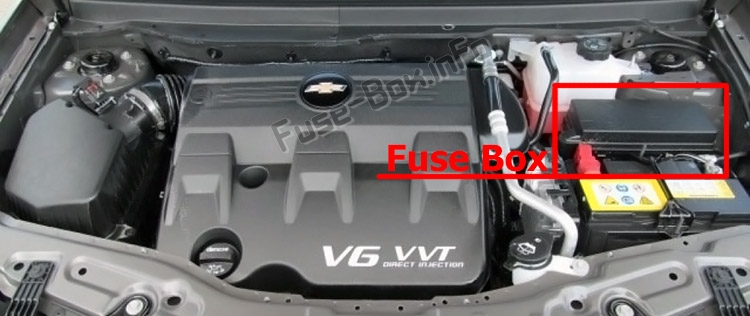

Расположение блока предохранителей
Он расположен в моторном отсеке.

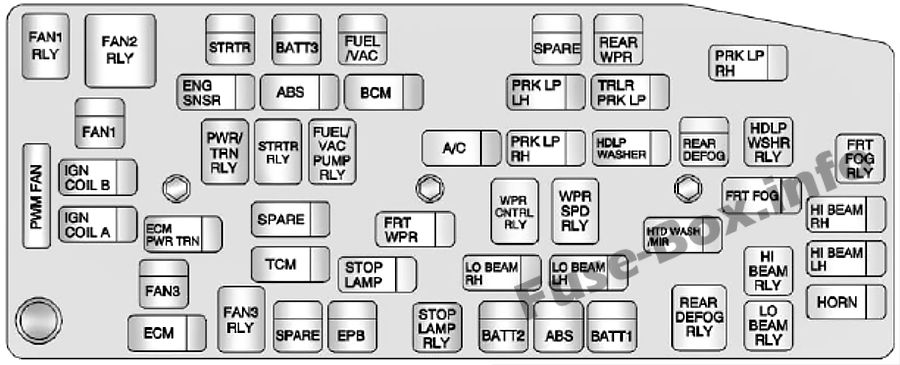

Схема блока предохранителей
| Name | Применение |
|---|---|
| ABS | Антиблокировочная тормозная система |
| A/C | Система обогрева, вентиляции и кондиционирования воздуха |
| БАТТ1 | Блок предохранителей на приборной панели Главный ввод 1 |
| БАТТ2 | Блок предохранителей приборной панели, главный провод 2 |
| БАТТ3 | Блок предохранителей приборной панели, главный провод 3 |
| BCM | Модуль управления кузовом |
| ECM | Модуль управления двигателем |
| ЕСМ ПИТАНИЕ ТРН | Модуль управления двигателем/трансмиссия |
| АНГ СНСР | Разные датчики двигателя |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий вентилятор 1 |
| FAN3 | Охлаждающий вентилятор 3 |
| FRTFOG | Передние противотуманные фары |
| ФРТ ВПР | Мотор переднего стеклоочистителя |
| ТОПЛИВО/ВАХ | Топливный насос/вакуумный насос |
| ШАЙБА HDLP | Омыватель фар |
| ДАЛЬНИЙ ЛУЧ ЛЕВЫЙ | Фара дальнего света (левая) |
| ДАЛЬНИЙ ЛУЧ ПРАВ. | Фара дальнего света (правая) |
| HORN | Horn |
| ГТД ПРОМЫВКА/МИР | Подогрев жидкости омывателя/обогрев зеркал |
| КАТУШКА ЗАЖИГАНИЯ А | Катушка зажигания А |
| КАТУШКА ЗАЖИГАНИЯ В | Катушка зажигания Б |
| LO BEAM LH | Фара ближнего света (левая) |
| LO BEAM RH | Фара ближнего света (правая) |
| ПРК ЛП ЛГ | Стояночные огни (слева) |
| ПРК ЛП правая | Стояночные огни (справа) |
| ПРК ЛП правая | Габаритные огни (справа) (Парковочные лампы в Европе) |
| ШИМ-ВЕНТИЛЯТОР | Вентилятор с широтно-импульсной модуляцией |
| ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| РЕАРВПР | Мотор заднего стеклоочистителя |
| ЗАПАСНОЙ | Не используется |
| СТОП-СИГНАЛ | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Модуль управления коробкой передач |
| ТРЛР ПРК ЛП | Габаритные огни прицепа |
| Реле | |
| ВЕНТИЛЯТОР1 РЛИ | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР2 РЛИ | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР3 РЛИ | Охлаждающий вентилятор 3 |
| FRT FOG RLY | Передние противотуманные фары |
| РЕЛЕ ТОПЛИВНОГО/ВАКУУМНОГО НАСОСА | Реле топливного насоса/вакуумного насоса |
| HDLP WSHR RLY | Омыватель фар |
| ДАЛЬНИЙ ЛУЧ RLY | Фары дальнего света |
| LO BEAM RLY | Фары ближнего света |
| PWR / TRN RLY | Силовой агрегат |
| ЗАДНЯЯ ЗАГЛУШКА | Обогрев заднего стекла |
| СТОП-СИГНАЛ RLY | Стоп-сигналы |
| STRTR RLY | Стартер |
| WPR CNTRL RLY | Стеклоочиститель |
| WPR SPD RLY | Скорость стеклоочистителя |

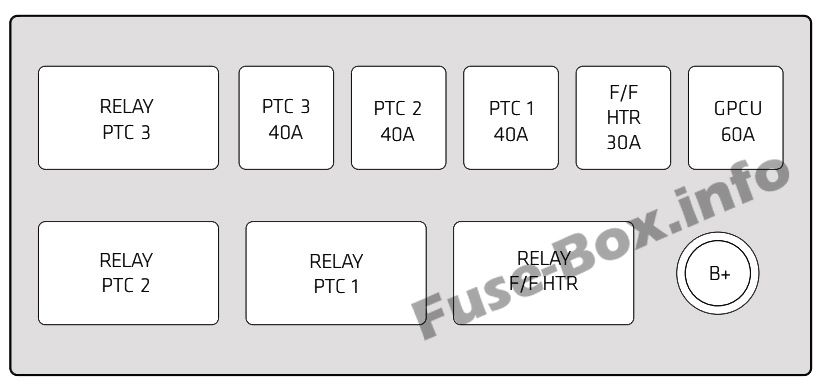

Блок предохранителей вспомогательного моторного отсека (только дизель)
