Предохранители и реле Chevrolet Camaro (2016-2022)

Схемы относятся к указанным годам и вариантам Chevrolet Camaro (2016-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Расположение предохранителей Шевроле Камаро 2016-2022 гг.

Расположение предохранителей Шевроле Камаро 2016-2022 гг.

Расположение блока предохранителей

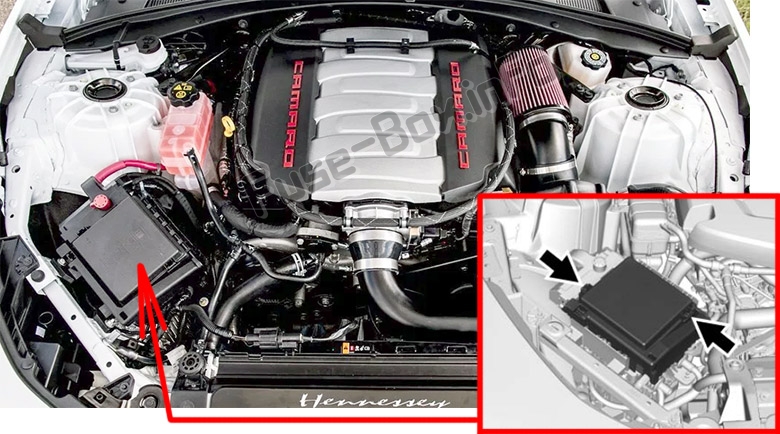

Моторного отсека

Моторного отсека

Багажное отделение

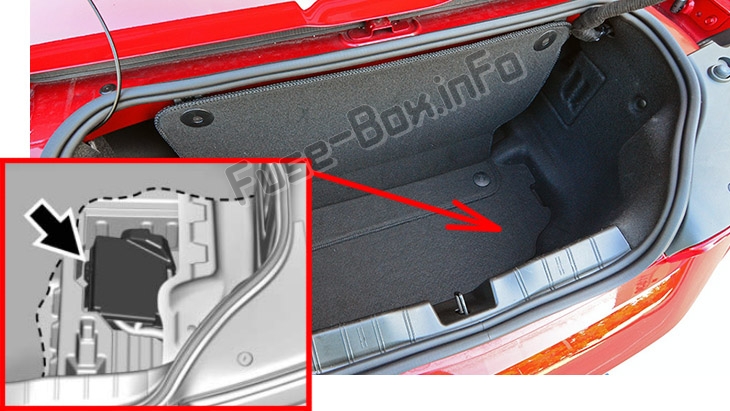

Блок предохранителей в заднем отсеке расположен с правой стороны багажника под полом и крышкой.Багажное отделение

Схемы блока предохранителей

2016, 2017, 2018

Моторного отсека

Моторного отсека

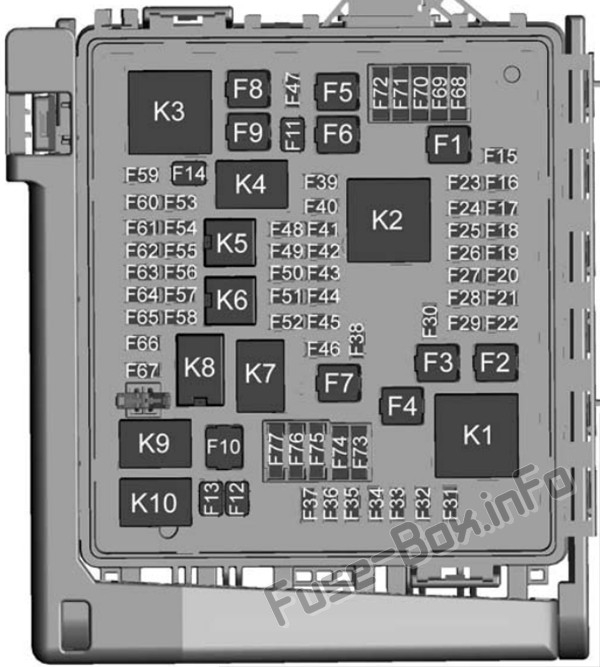

Назначение предохранителей и реле в моторном отсеке (2016, 2017, 2018)
№Применение
F1Насос антиблокировочной тормозной системы
F2Не используется
F3Водительское сиденье с электроприводом
F4Охлаждающий вентилятор
F5Пассажирское сиденье с электроприводом
F6Не используется
F7Не используется
F8Не используется
F9Не используется
F10Не используется
F11Не используется
F12Передний стеклоочиститель
F13Стартер
F14Тормозной вакуумный насос
F15Не используется
F16Сиденье с подогревом
F17Пассажирское окно
F182016: Не используется.
2017-2018: Блок управления кузовом 4
F192016: Не используется.
2017-2018: Модуль подушки безопасности/AOS
F202016: Не используется.
2017-2018: OnStar/Navigation (при наличии)
F21Блок управления кузовом 6
F22Клапан антиблокировочной тормозной системы
F23Не используется
F24Не используется
F25Блокировка рулевой колонки
F262016: Не используется.
2017-2018: Блок управления кузовом 2
F27Не используется
F282016: Не используется.
2017-2018: Блок управления кузовом 3
F292016: Не используется.
2017-2018: Кузовной блок управления 8
F30Стеклоочиститель
F31Правая ксеноновая фара
F32Левая ксеноновая фара
F33Не используется
F34Horn
F35Не используется
F36Левая фара дальнего света
F37Правая фара дальнего света
F38Ручная регулировка фар
F39Не используется
F40Заднее электрическое центральное зажигание
F41Зажигание контрольной лампы неисправности
F42Зажигание корпуса панели приборов
F43Выпускной клапан/активное управление подачей топлива
F44Зажигание дисплея AOS
F45Люк на крыше
F46Модуль управления кузовом 7
F472016: Не используется.
2017-2018: НГМ
F48Не используется
F49Рулевое колесо с подогревом
F50Зажигание модуля управления топливной системой
F51Выпускной клапан
F52Муфта компрессора кондиционера
F53 Не используется
F54Насос охлаждающей жидкости
F55 Не используется
F56Не используется
F57 Зажигание модуля управления двигателем
F58Зажигание модуля управления коробкой передач
F59 Не используется
F60Батарея модуля управления коробкой передач
F61 Датчик MAF/O2
F62Нечетные катушки
F63 Непрогулочный O2
F64Даже катушки
F65 Не используется
F66Модуль управления двигателем 1
F67 Модуль управления двигателем 2
F68Не используется
F69Не используется
F70Не используется
F71Не используется
F72Не используется
F73Не используется
F74Не используется
F75Не используется
F76Не используется
F77Не используется
Реле
K1Не используется
K2Запустить/завести
K3Не используется
K4Вакуумный насос
K5Не используется
K6Насос охлаждающей жидкости
K7Модуль управления двигателем
K8 Управление кондиционером
K9 Не используется
K10 Стартер

Багажное отделение

Багажное отделение

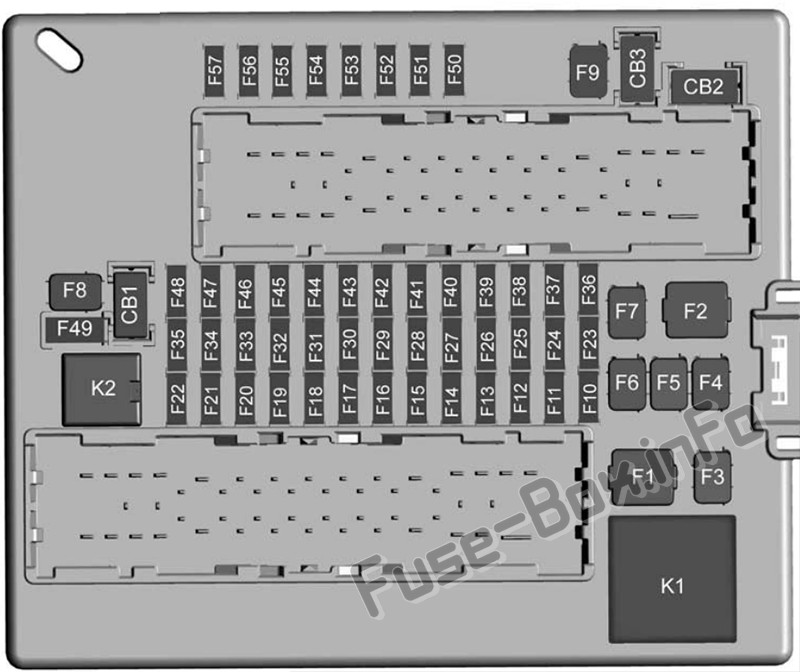

Назначение предохранителей в багажнике (2016, 2017, 2018)
№Применение
F1Задний обогреватель
F2Передний отопитель, вентиляция/кондиционер
F3Электрический стояночный тормоз
F42016: Блок управления кузовом 8.
2017-2018: Не используется
F5Не используется
F6Модуль управления задним приводом
F7Правое окно 1
F8Не используется
F9Левое окно 1
F10Зеркало с подогревом 1
F11Не используется
F12Рулевое колесо с подогревом
F13Не используется
F14Управление отопителем, вентиляцией/ и кондиционированием воздуха
F152016: Модуль подушки безопасности/AOS.
2017-2018: Не используется
F16Отображать
F17Камера
F18Не используется
F19Переднее вентилируемое сиденье 1
F20Фонари заднего хода
F21Не используется
F22Не используется
F23Модуль управления кузовом 1
F242016: Блок управления кузовом 2.
2017-2018: Не используется
F25Не используется
F262016: Блок управления кузовом 3.
2017-2018: Не используется
F27RGB-подсветка
F28Пассивный вход/ пассивный пусковой аккумулятор 1
F29Разъем канала передачи данных
F30Канистра вентиляция
F31Складной верх модуля сиденья с памятью
F32Модуль сиденья с памятью
F33Беспроводная зарядка
F34Аккумулятор модуля управления двигателем
F35Топливный насос/модуль управления топливной системой
F362016: НГМ.
2017-2018: Не используется
F37Электрический замок рулевой колонки
F38Зеркальный оконный модуль
F39Задняя застежка
F402016: Блок управления кузовом 4.
2017-2018: Не используется
F41Регулируемый контроль напряжения батареи
F42SADS
F43Не используется
F44Соленоид складного верха
F45Усилитель
F46ФППМ 22
F47Шунт
F48Не используется
F49Руль
F50Внутреннее зеркало заднего вида
F51Модуль камеры
F52Помощь при парковке сзади
F53Электронный самоблокирующийся дифференциал
F54Оповещение о боковой слепой зоне
F55Радиоуправление
F56Кража/Универсальная удаленная система
F57OnStar/Навигация (экспорт)
Реле
K1Задний обогреватель
K22016: Не используется.
2017-2018: Топливный насос
Автоматические выключатели
CB1Не используется
CB2C1 Сохраненный дополнительный источник питания
CB3Не используется

2019, 2020, 2021, 2022

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2019, 2020, 2021, 2022)
№Описание
F1 насос АБС
F2—
F3Водительское сиденье с электроприводом
F4Охлаждающий вентилятор
F5Пассажирское сиденье с электроприводом
F6—
F7—
F8—
F9—
F10—
F11ДОПОЛНИТЕЛЬНЫЙ ДХО
F12Передний стеклоочиститель
F13Стартер
F14Тормозной вакуумный насос
F15Модуль автоматического корректора фар
F16Переднее сиденье с подогревом
F17Пассажирское окно
F18Блок управления кузовом 4
F19СДМ/АОС
F20OnStar / Навигация
F21Блок управления кузовом 6
F22клапан АБС
F23—
F24—
F25Электрический замок рулевой колонки
F26Блок управления кузовом 2
F27—
F28Модуль управления кузовом 3
F29Блок управления кузовом 8
F30Стеклоочиститель
F31Правая светодиодная фара
F32Левая светодиодная фара
F33—
F34Horn
F35Электродвигатель автоматического корректора фар
F36Левая фара дальнего света
F37Правая фара дальнего света
F38—
F39—
F40Задний электрический центр/зажигание
F412019: Комбинация приборов/зажигание.
2020-2022: Контрольная лампа неисправности/зажигание
F42HVAC/ISRVM/OSRVM
F432019: Активное управление подачей топлива передним выпускным клапаном.
2020: Модуль управления задним приводом/ICCM
2021-2022: Активное управление подачей топлива передним выпускным клапаном
F44—
F45Люк на крыше
F46Модуль управления кузовом 7
F47CGM
F48Муфта кондиционера
F49Рулевое колесо с подогревом
F50Модуль управления топливной системой/зажигание
F51Задний выпускной клапан PTSQ
F52—
F53—
F54Насос охлаждающей жидкости двигателя
F55Топливная заправка
F56—
F57Модуль управления двигателем/зажигание
F58Модуль управления коробкой передач/зажигание
F59—
F60Батарея модуля управления коробкой передач
F61Непрогулка/автомобиль
F62Катушки зажигания - нечетные
F63Датчик отсутствия ходьбы/O2
F64Катушки зажигания - даже
F65—
F66Модуль управления двигателем 1
F67Модуль управления двигателем 2
Ф68-Ф77Запасные предохранители
Реле
K1—
K2Запустить/завести
K3—
K4Вакуумный насос
K5Управление кондиционером
K6Насос охлаждающей жидкости
K7Модуль управления двигателем
K8Топливная заправка
K9—
K10Стартер

Багажное отделение

Багажное отделение

Назначение предохранителей в багажнике (2019, 2020, 2021, 2022)
№Описание
F1Обогрев заднего стекла
F2Передний вентилятор
F3Электрический стояночный тормоз
F4—
F5—
F6Модуль управления задним приводом
F7Правое окно
F8—
F9Левое окно
F10Зеркало с подогревом
F11—
F12Рулевое колесо с подогревом
F13—
F14управление ОВКВ
F15Запасной
F16Отображать
F17Запасной
F18—
F19Переднее вентилируемое сиденье
F20Запасной
F21—
F22—
F23Модуль управления кузовом
F24—
F25—
F26—
F27RGB-подсветка
F28Пассивный вход / пассивный пусковой аккумулятор
F29Разъем канала передачи данных
F30Канистра вентиляция
F31Складной верх с электроприводом
F32Модуль сиденья с памятью
F33Беспроводная зарядка
F34Аккумулятор модуля управления двигателем
F35Модуль управления топливной системой V6
F36—
F37Электрический замок рулевой колонки
F38Внешнее зеркало заднего вида/электростеклоподъемники
F39Задняя застежка
F40—
F41Регулируемый контроль напряжения батареи
F42SADS
F432019: Не используется.
2020-2022: Блок управления задним приводом/ICCM
F44Соленоид складного верха
F45Усилитель
F46Модуль управления топливной системой V8
F47Шунт
F48—
F49Руль
F50Модуль фронтальной камеры
F51Модуль камеры
F52Помощь при парковке
F532019: Модуль управления задним водителем.
2020-2022: Не используется
F54Оповещение о боковой слепой зоне
F55Радио
F56—
F57—
Реле
K1Обогрев заднего стекла
K2Модуль управления топливной системой
Автоматические выключатели
CB1—
CB2Сохраненная вспомогательная мощность
CB3—
