Предохранители и реле Chevrolet Camaro (2010-2015)

Схемы относятся к указанным годам и вариантам Chevrolet Camaro (2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Расположение предохранителей Шевроле Камаро 2010-2015

Расположение предохранителей Шевроле Камаро 2010-2015

Предохранители прикуривателя / розетки в Chevrolet Camaro Это предохранители F17 и F18 в блоке предохранителей панели приборов.

Расположение блока предохранителей

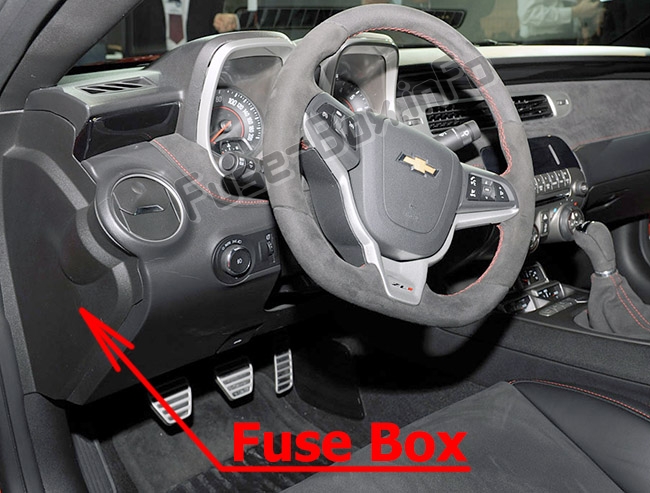

Приборная доска

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.Приборная доска

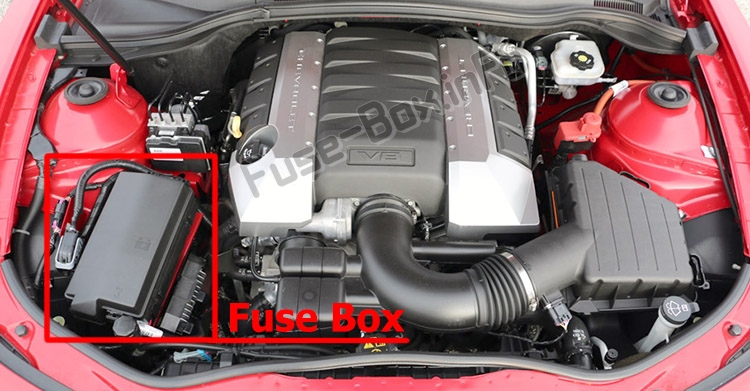

Моторного отсека

Моторного отсека

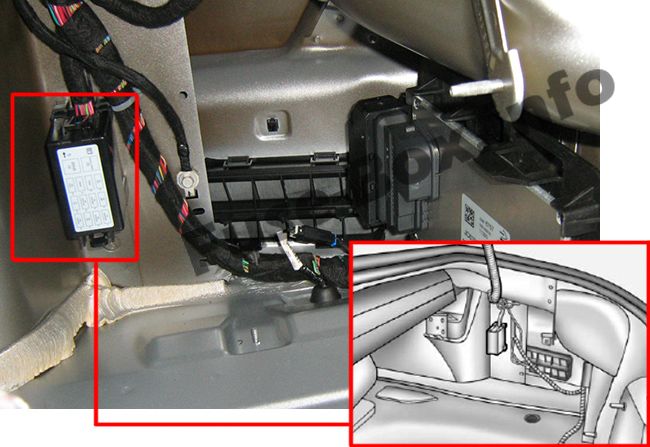

Багажное отделение

Блок предохранителей в заднем отсеке расположен с правой стороны багажника за крышкой. Снимите фиксаторы удобной сетки, пластину заднего порога и фиксаторы обивки со стороны пассажира, затем откиньте обшивку в сторону.Багажное отделение

Схемы блока предохранителей

2010, 2011

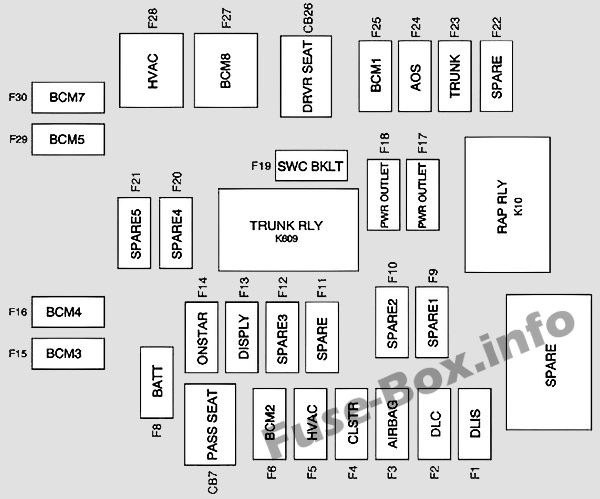

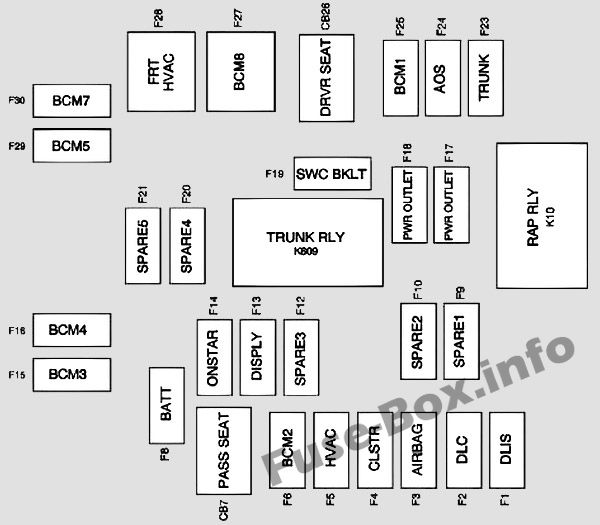

Приборная доска

Приборная доска

Назначение предохранителей и реле в панели приборов (2010, 2011)
№Схема
Предохранители
F1Выключатель зажигания с дискретной логикой
F2Соединитель диагностического канала
F3Воздушная подушка
F4Кластер
F5Отопление Вентиляция Кондиционер Контроллер
F6Модуль управления телом
F8Батарея
F9Запасной
F10Запасной
F12Запасной
F13Отображать
F14Универсальный телефон OnStar с функцией громкой связи (при наличии)
F15Модуль управления телом 3
F16Модуль управления телом 4
F17Розетка 1
F18Розетка 2
F19Подсветка элементов управления на рулевом колесе
F20Запасной
F21Запасной
F23Ствол
F24Автоматическое определение присутствия
F25Модуль управления телом 1
F27Модуль управления телом 8
F28Передний обогреватель, вентиляция и кондиционирование воздуха
F29Модуль управления телом 5
F30Модуль управления телом 7
Автоматический выключатель
CB7Пассажирское место
CB26Сиденье водителя
Реле
K10Сохраненная мощность аксессуаров
K609Ствол

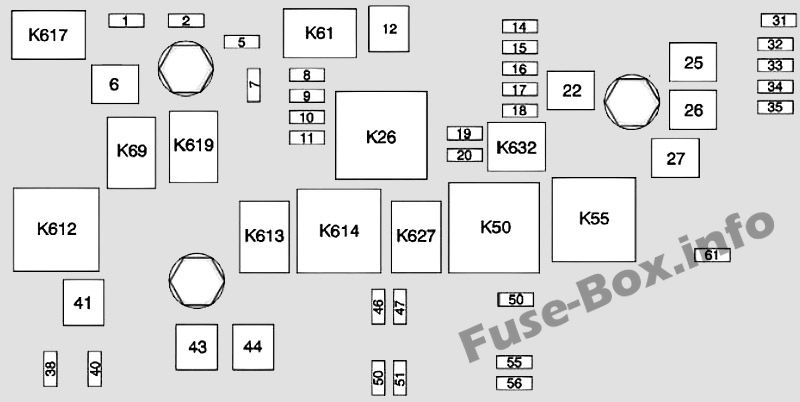

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2010, 2011)
№Схема
J-образные предохранители
6щетка стеклоочистителя
12Стартер
22Тормозной вакуумный насос
25Электростеклоподъемники сзади
26Электростеклоподъемники спереди
27Задняя защита от запотевания
41Охлаждающий вентилятор Высокий
422010: Передний отопитель, вентиляция и кондиционирование воздуха
2011: Не используется
43Насос антиблокировочной тормозной системы
44Низкий уровень вентилятора охлаждения
Мини-предохранители
1Муфта компрессора кондиционера
2Модуль управления коробкой передач
5Главный модуль управления двигателем
7Кислородный датчик перед каталитическим нейтрализатором
8Кислородный датчик после каталитического нейтрализатора
9Топливные форсунки – даже
10Топливные форсунки - нечетные
11Реле вентилятора охлаждения
14Воздушный поток в коллекторе/управление шасси
15Зажигание
16Запустить/запустить IP
17Сенсорный диагностический модуль/зажигание
18Запустить / провернуть корпус
19Модуль управления коробкой передач/зажигание
20Модуль управления двигателем/зажигание
31Внешнее зеркало заднего вида
32Соленоид вентиляции адсорбера
33Модуль управления телом № 6
34Люк на крыше
35Передние сиденья с подогревом
38Насос омывателя спереди
40Клапаны антиблокировочной тормозной системы
46HID-фара — передняя левая
47HID-фара — правая передняя
50Противотуманные фары
51Horn
52Запасной
55Фара дальнего света — передняя правая
56Фара дальнего света — передняя левая
61Зеркало с подогревом
Мини-реле
K26Силовой агрегат
K50Запустить / Завести
K55Задняя защита от запотевания
K612Охлаждающий вентилятор Высокий
K614Управление вентилятором охлаждения
Микрореле
K61Стартер
K69Стеклоочиститель
K613Низкий уровень вентилятора охлаждения
K617Муфта компрессора кондиционера
K619Скорость стеклоочистителя
K627Разрядные фары высокой интенсивности
K632Тормозной вакуумный насос

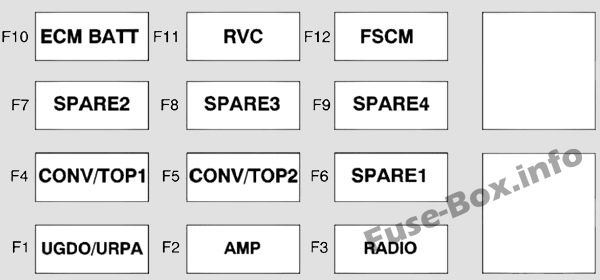

Багажное отделение

Багажное отделение

Назначение предохранителей в багажнике (2010, 2011)
№Схема
F1Универсальное устройство открывания гаражных ворот/ультразвуковая система помощи при парковке задним ходом
F2Усилитель
F3Радио
F4Кабриолет Топ 1
F5Кабриолет 2
F6Запасной 1
F7Запасной 2
F8Запасной 3
F9Запасной 4
F10Модуль управления двигателем/аккумулятор
F11Регулируемое управление напряжением
F12Модуль управления топливной системой

2012, 2013, 2014, 2015

Приборная доска

Приборная доска

Назначение предохранителей и реле в панели приборов (2012-2015 гг.)
№Схема
Предохранители
F1Выключатель зажигания с дискретной логикой
F2Соединитель диагностического канала
F3Воздушная подушка
F4Кластер
F5Отопление Вентиляция Кондиционер Контроллер
F6Модуль управления телом 2
F8Батарея
F9Запасной
F10Запасной
F12Запасной
F13Отображать
F14Универсальный телефон OnStar с функцией громкой связи (при наличии)
F15Модуль управления телом 3
F16Модуль управления телом 4
F17Розетка 1
F18Розетка 2
F19Подсветка элементов управления на рулевом колесе
F20Запасной
F21Запасной
F23Ствол
F24Автоматическое определение присутствия
F25Модуль управления телом 1
F27Модуль управления телом 8
F28Передний обогреватель, вентиляция и кондиционирование воздуха
F292012-2013: Модуль 5 контроля тела
2014-2015: Не используется
F30Модуль управления телом 7
Автоматический выключатель
CB7Пассажирское место
CB26Сиденье водителя
Реле
K10Сохраненная мощность аксессуаров
K609Ствол
ЗАПАСНОЙЗАПАСНОЙ

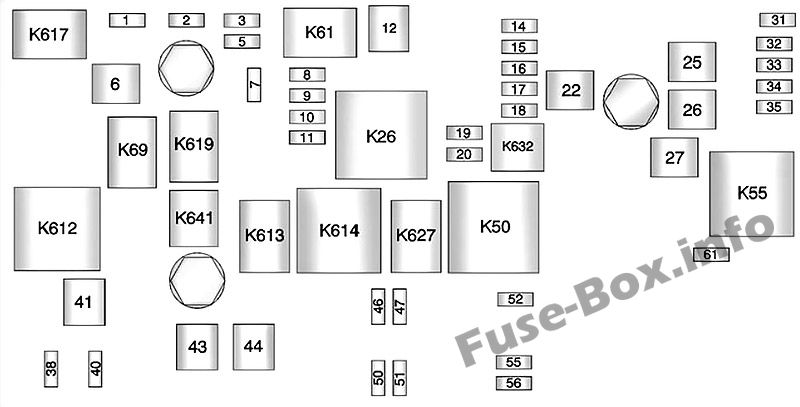

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2012-2015 гг.)
№Схема
J-образные предохранители
6щетка стеклоочистителя
12Стартер
22Тормозной вакуумный насос
25Электростеклоподъемники сзади
26Электростеклоподъемники спереди
27Задняя защита от запотевания
41Охлаждающий вентилятор Высокий
43Насос антиблокировочной тормозной системы
44Низкий уровень вентилятора охлаждения
Мини-предохранители
1Муфта компрессора кондиционера
2Модуль управления коробкой передач
32012: Не используется
2013-2015: Насос интеркулера
5Главный модуль управления двигателем
7Кислородный датчик перед каталитическим нейтрализатором
8Кислородный датчик после каталитического нейтрализатора
9Топливные форсунки – даже
10Топливные форсунки - нечетные
11Реле вентилятора охлаждения
14Воздушный поток в коллекторе/управление шасси
15Зажигание
16Запустить/запустить IP
17Сенсорный диагностический модуль/зажигание
18Запустить / провернуть корпус
19Модуль управления коробкой передач/зажигание
20Модуль управления двигателем/зажигание
31Внешнее зеркало заднего вида
32Соленоид вентиляции адсорбера
33Модуль управления телом № 6
34Люк на крыше
35Передние сиденья с подогревом
38Насос омывателя спереди
40Клапаны антиблокировочной тормозной системы
46HID-фара — передняя левая
47HID-фара — правая передняя
50Противотуманные фары
51Horn
52Запасной
55Фара дальнего света — передняя правая
56Фара дальнего света — передняя левая
61Зеркало с подогревом
Мини-реле
K26Силовой агрегат
K50Запустить / Завести
K55Задняя защита от запотевания
K612Охлаждающий вентилятор Высокий
K614Управление вентилятором охлаждения
Микрореле
K61Стартер
K69Стеклоочиститель
K613Низкий уровень вентилятора охлаждения
K617Муфта компрессора кондиционера
K619Скорость стеклоочистителя
K627Разрядные фары высокой интенсивности
K632Тормозной вакуумный насос
K641Насос промежуточного охладителя

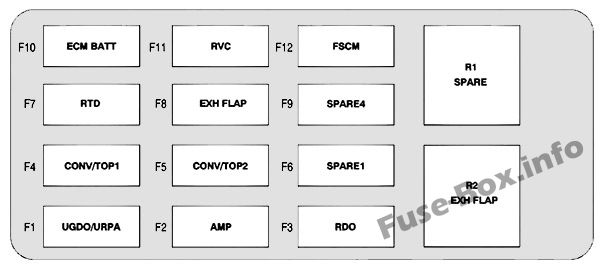

Багажное отделение

Багажное отделение

Назначение предохранителей и реле в багажном отделении (2012-2015 гг.)
№Схема
Предохранители
F1Универсальный механизм открывания гаражных ворот/ультразвуковая система помощи при парковке сзади/внутреннее зеркало заднего вида
F2Усилитель
F3Радио
F4Кабриолет Топ 1
F5Кабриолет 2
F6Запасной 1
F7Демпфирование в реальном времени
F8Активная выхлопная заслонка
F9Запасной 4
F10Модуль управления двигателем/аккумулятор
F11Регулируемое управление напряжением
F12Модуль управления топливной системой
Реле
R1Запасной
R2Активная выхлопная заслонка
