Предохранители и реле Chevrolet Camaro (1998-2002)
Схемы относятся к указанным годам и вариантам Chevrolet Camaro (1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Камаро 1998-2002 гг.
Предохранитель прикуривателя (розетки) в Шевроле Камаро предохранитель №11 «CIG/ACCY» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

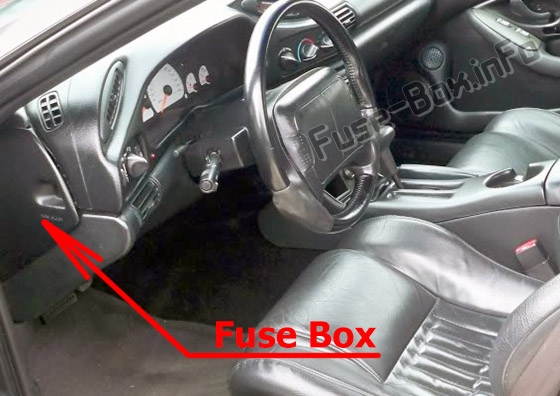

Расположение блока предохранителей
Блок предохранителей расположен за крышкой на панели приборов со стороны водителя.

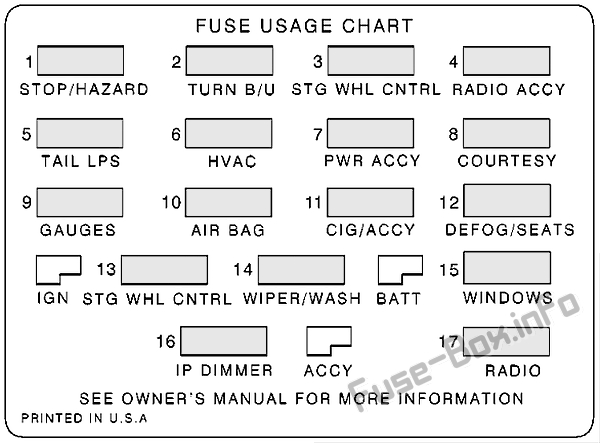

Схема блока предохранителей
| № | Name | Описание |
|---|---|---|
| 1 | СТОП/ОПАСНОСТЬ | Аварийная сигнализация, тормозной выключатель в сборе |
| 2 | ПОВОРОТ Б/У | Контроль тяги / переключатель запуска второй передачи, переключатель фонарей заднего хода, указатель поворота, модуль дневных ходовых огней (DRL) |
| 3 | СТГ WHL CNTRL | 1999-2002: Органы управления на руле |
| 4 | РАДИО АССИ | Радиоусилитель Delco Monsoon Radio, удаленный проигрыватель компакт-дисков (багажник) |
| 5 | ХВОСТ ЛПС | Модуль дневных ходовых огней (DRL), переключатель фар |
| 6 | HVAC | Селекторный переключатель HVAC, переключатель заднего обогревателя, таймер |
| 7 | ЭЛЕКТРОПИТАНИЕ | Реле габаритных огней, реле открывания люка, переключатель зеркал с электроприводом, радио, датчик удара, комбинация приборов |
| 8 | УЧТИВОСТЬ | Модуль управления кузовным оборудованием (BCM) |
| 9 | ДАТЧИКИ | Блок управления кузовным оборудованием (BCM), блокировка переключения передач и тормоза (BTS1), комбинация приборов, модуль дневных ходовых огней (DRL) |
| 10 | ВОЗДУШНАЯ ПОДУШКА | 1998: Система подушек безопасности, двухполюсный датчик постановки на охрану 1999-2002: Система подушек безопасности |
| 11 | CIG/ACCY | 1998–1999: прикуриватель, разъем канала передачи данных (DLC), вспомогательный провод. 2000–2002: прикуриватель, разъем канала передачи данных (DLC) |
| 12 | ПРОТИВОТУМАН/СИДЕНЬЯ | Переключатель обогревателя заднего стекла/Timcr, сиденья с электроприводом |
| (IGN) | Только послепродажное использование | |
| 13 | СТГ WHL CNTRL | 1999-2002: Подсветка кнопок на руле |
| 14 | СТЕКЛООЧИСТИТЕЛЬ/МОЙКА | Двигатель стеклоочистителя в сборе, переключатель стеклоочистителя/омывателя |
| (БАТТ) | Только послепродажное использование | |
| 15 | ОКНА | Переключатель стеклоподъемников (правый, левый), модуль Express-Down, переключатель складного верха |
| 16 | IP ДИММЕР | Лампа подсветки двери (левая, правая), переключатель фары, переключатель противотуманных фар, комбинация приборов, узел управления HVAC, лампа освещения PRNDL, лампа пепельницы, радио, переключатель обогрева заднего стекла SwitchyTimcr, контроль тяги (ASR) / переключатель включения второй передачи, кабриолет Верхний переключатель |
| (АКСИ) | Только послепродажное использование | |
| 17 | РАДИО | Блок управления кузовным оборудованием (BCM), радио, усилитель, органы управления на рулевом колесе-радио |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

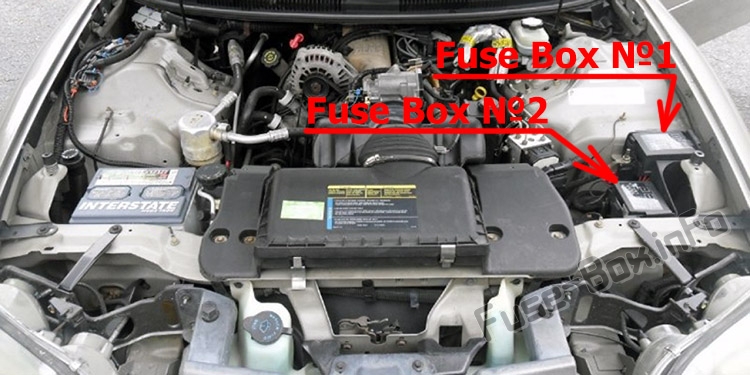

Расположение блока предохранителей
Два других расположены в моторном отсеке со стороны водителя автомобиля.

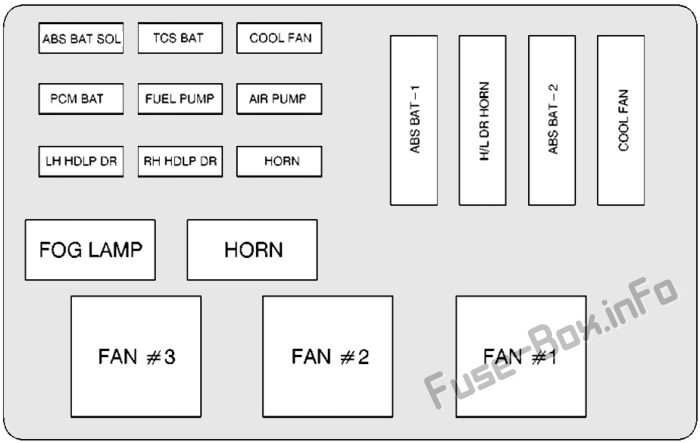

Схема блока предохранителей №1
| № | Описание |
|---|---|
| АБС БАТ СОЛ | Антиблокировочная тормозная система |
| ТКС БАТ | Система контроля тяги (ASR) и ETC |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Управление вентилятором охлаждения |
| ПКМ летучая мышь | Модуль управления силовым агрегатом (PCM) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ВОЗДУШНЫЙ НАСОС | Реле воздушного насоса и выпускной клапан |
| LH HDLP ДР | Дверь и модуль левой фары |
| RH HDLP DR | Дверь и модуль правой фары |
| HORN | Реле звукового сигнала |
| АБС БАТ-1 | Модуль антиблокировочной тормозной системы |
| H/L ДР РОГ | Двери звукового сигнала и фары |
| АБС БАТ-2 | Антиблокировочная система тормозов и контроля тяги (ASR) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Реле вентилятора охлаждения |
| Реле | |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| HORN | Horn |
| ВЕНТИЛЯТОР №3 | Вентиляторы охлаждения |
| ВЕНТИЛЯТОР №2 | Вентиляторы охлаждения |
| ВЕНТИЛЯТОР №1 | Вентиляторы охлаждения |

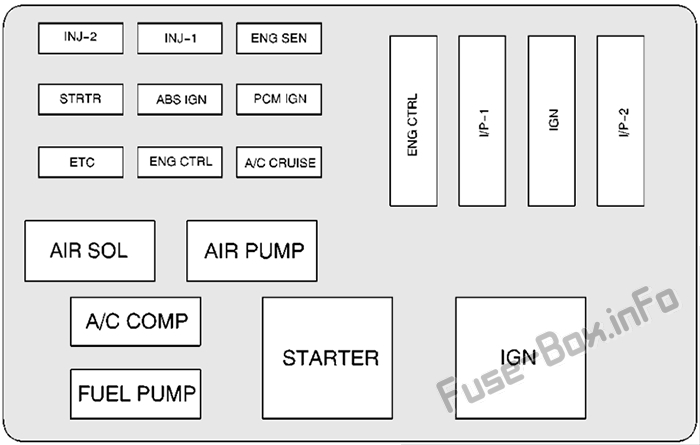

Схема блока предохранителей №2
| Name | Описание |
|---|---|
| ИНЖ-2 | Топливные форсунки (не используются для V6) (левые форсунки для V8 и модуля зажигания) |
| ИНЖ-1 | Топливные форсунки (все для V6) (правые форсунки для V8 и модуль зажигания) |
| АНГ СЕН | Массовый расход воздуха, датчик кислорода с подогревом, соленоид пропуска переключения передач (только V8), соленоид блокировки заднего хода, выключатель тормоза |
| STRTR | Модуль управления силовым агрегатом (PCM) и переключатель педали сцепления |
| АБС ЗАЖИГАНИЕ | Модуль антиблокировочной тормозной системы |
| ПКМ ЗАЖИГАНИЕ | Модуль управления силовым агрегатом (PCM) |
| ETC | Электронное управление дроссельной заслонкой (только V6) |
| АНГЛ КОНТР | Модуль зажигания (только V6), автоматическая коробка передач и соленоид продувки угольного адсорбера |
| КРУИЗ С КОНДИЦИОНЕРОМ | Реле компрессора кондиционера, переключатели и модуль круиз-контроля |
| АНГЛ КОНТР | Органы управления двигателем, топливный насос, модуль управления трансмиссией (PCM), A.I.R. и охлаждающие вентиляторы |
| И/П-1 | Управление вентилятором HVAC и реле |
| IGN | Выключатель зажигания, реле и реле включения стартера |
| И/П-2 | Центр предохранителей приборной панели |
| Реле | |
| ВОЗДУХ СОЛ | 1998-1999: Воздушный соленоид 2000-2002: не используется |
| ВОЗДУШНЫЙ НАСОС | Воздушный насос |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| СТАРТЕР | Стартер |
| IGN | Управление двигателем, круиз-контроль, кондиционер |
