Предохранители и реле Chevrolet Equinox (2010-2017)
Схемы относятся к указанным годам и вариантам Chevrolet Equinox (2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Эквинокс 2010-2017
Предохранители прикуривателя / розетки в Chevrolet Equinox Это предохранители №13 (дополнительное питание спереди), №17 (дополнительное питание сзади) в блоке предохранителей панели приборов и предохранитель №26 (заднее питание дополнительных устройств) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей на приборной панели

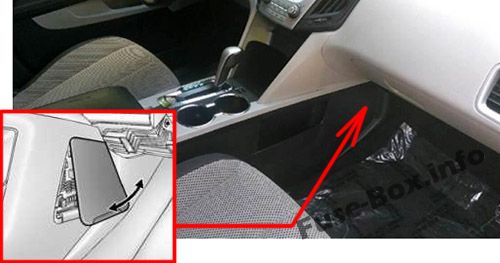

Расположение блока предохранителей
Он расположен на боковой панели центральной консоли со стороны пассажира.

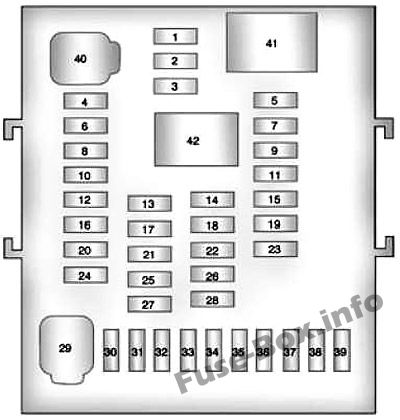

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Затемнение рулевого колеса |
| 2 | Запасной |
| 3 | Запасной |
| 4 | Модуль управления кузовом 1 |
| 5 | Информационно-развлекательная система |
| 6 | Модуль управления кузовом 7 |
| 7 | Модуль управления шумом |
| 8 | Модуль управления кузовом 4 |
| 9 | Радио |
| 10 | Запасной |
| 11 | Задний модуль помощи при парковке |
| 12 | Батарея обогревателя, вентиляции и кондиционирования воздуха |
| 13 | Вспомогательный силовой фронт |
| 14 | Зажигание обогревателя, вентиляции и кондиционирования воздуха |
| 15 | Отображать |
| 16 | Модуль управления кузовом 5 |
| 17 | Вспомогательная мощность сзади |
| 18 | Зажигание приборной панели |
| 19 | Универсальный открыватель гаражных ворот |
| 20 | Модуль управления кузовом 6 |
| 21 | Запасной |
| 22 | Модуль датчиков и диагностики зажигания |
| 23 | Передняя камера |
| 24 | Запасной |
| 25 | Индикатор положения переключения передач коробки передач |
| 26 | Запасной |
| 27 | Запасной |
| 28 | Запасной |
| 29 | Двигатель переднего вентилятора |
| 30 | Модуль управления кузовом 3 |
| 31 | Усилитель |
| 32 | Дискретный логический выключатель зажигания |
| 33 | Модуль интеграции коммуникаций |
| 34 | Модуль управления кузовом 2 |
| 35 | Батарея модуля датчиков и диагностики |
| 36 | Соединение канала передачи данных |
| 37 | Батарея приборной панели |
| 38 | Модуль системы обнаружения пассажиров |
| 39 | Запасной |
| 40 | Модуль управления кузовом 8 |
| 41 | Логистическое реле (при наличии) |
| 42 | Сохраненное вспомогательное силовое реле |
Блок предохранителей в моторном отсеке

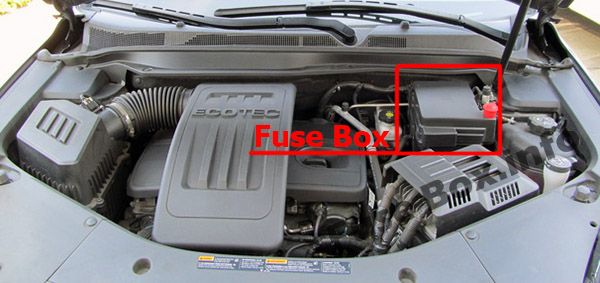

Расположение блока предохранителей
Он расположен в моторном отсеке, под крышкой.

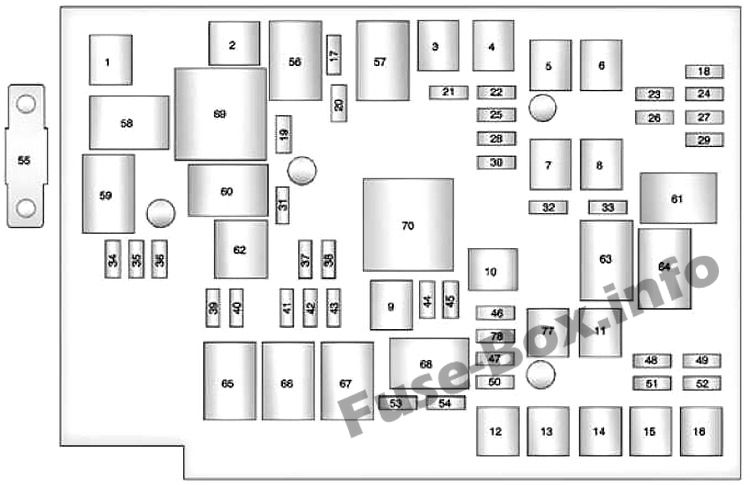

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Крутой вентилятор 1 |
| 2 | Крутой вентилятор 2 |
| 3 | Усилитель тормоза |
| 4 | Электростеклоподъемники -Право |
| 5 | Модуль сиденья с памятью |
| 6 | Сиденье с электроприводом — левое |
| 7 | Блок предохранителей панели приборов 1 |
| 8 | Задний обогреватель |
| 9 | Стартер |
| 10 | Двигатель воздушного насоса |
| 11 | Блок предохранителей панели приборов 2 |
| 12 | Люк на крыше |
| 13 | Насос антиблокировочной тормозной системы |
| 14 | Блок предохранителей панели приборов 3 |
| 15 | Электростеклоподъемники — слева |
| 16 | Модуль антиблокировочной тормозной системы |
| 17 | Батарея модуля управления коробкой передач |
| 18 | Стояночный свет прицепа |
| 19 | Соленоид воздушного насоса |
| 20 | Батарея модуля управления двигателем |
| 21 | Вентиляция канистры |
| 22 | Левая сторона прицепа (при наличии) |
| 23 | Модуль подъемных ворот |
| 24 | Силовой поясничный отдел |
| 25 | Правая сторона прицепа (при наличии) |
| 26 | Задняя розетка для аксессуаров |
| 27 | Зеркальный модуль памяти |
| 28 | Датчик батареи с регулируемым напряжением |
| 29 | Передний стеклоочиститель |
| 30 | Задний стеклоочиститель |
| 31 | Компрессор кондиционера |
| 32 | Задняя защелка |
| 33 | Зеркала с подогревом |
| 34 | Horn |
| 35 | Правая фара дальнего света |
| 36 | Левая фара дальнего света |
| 37 | Катушка зажигания |
| 38 | Нечетная катушка зажигания |
| 39 | Омыватель ветрового стекла |
| 40 | Передние противотуманные фары |
| 41 | Кислородный датчик после каталитического нейтрализатора |
| 42 | Модуль управления двигателем |
| 43 | Датчик кислорода перед каталитическим нейтрализатором |
| 44 | Модуль управления коробкой передач |
| 45 | Зеркало |
| 46 | Зажигание модуля управления топливной системой |
| 47 | Запасной |
| 48 | Модуль заднего привода |
| 49 | Логика модуля подъемных ворот |
| 50 | Блок предохранителей на приборной панели Зажигание |
| 51 | Переднее сиденье с подогревом |
| 52 | Модуль управления топливной системой |
| 53 | Модуль управления двигателем |
| 54 | Камера заднего вида |
| 55 | Электроусилитель руля |
| 56 | Соленоид воздушного насоса |
| 57 | Усилитель тормоза |
| 58 | Низкий уровень вентилятора охлаждения |
| 59 | Фара дальнего света |
| 60 | Управление вентилятором охлаждения |
| 61 | Стеклоочиститель вкл./выкл. |
| 62 | Компрессор кондиционера |
| 63 | Задний обогреватель |
| 64 | Скорость стеклоочистителя |
| 65 | Противотуманная фара |
| 66 | Контроль двигателя |
| 67 | Стартер |
| 68 | Запустить/завести |
| 69 | Охлаждающий вентилятор Высокий |
| 70 | Двигатель воздушного насоса |
| 77 | Сиденье с электроприводом - правое |
| 78 | Пассажирские пиломатериалы |
