Предохранители и реле Chevrolet Equinox (2018-2022)

Схемы относятся к указанным годам и вариантам Chevrolet Equinox (2018-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Расположение предохранителей Шевроле Эквинокс 2018-2022 гг.

Расположение предохранителей Шевроле Эквинокс 2018-2022 гг.

Предохранители прикуривателя / розетки в Chevrolet Equinox являются предохранитель №F37 (прикуриватель), автоматические выключатели CB1 (передняя розетка дополнительного питания) и CB2 (консольная розетка дополнительного питания) в блоке предохранителей панели приборов, а также предохранитель №21 (задний дополнительный разъем питания) в блоке предохранителей в багажном отделении. .

Расположение блока предохранителей

Пассажирский отсек

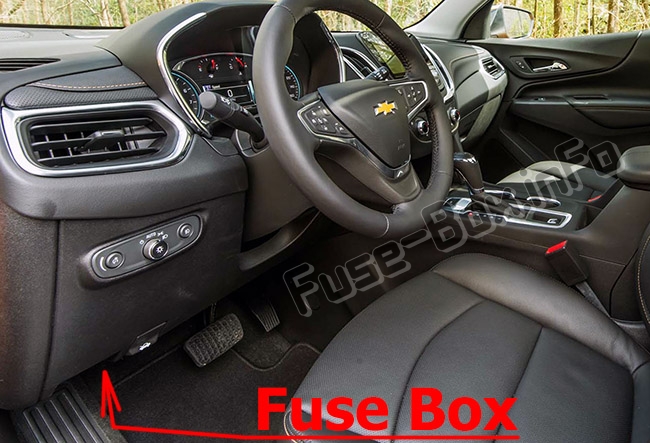

Блок предохранителей панели приборов находится под панелью приборов со стороны водителя.

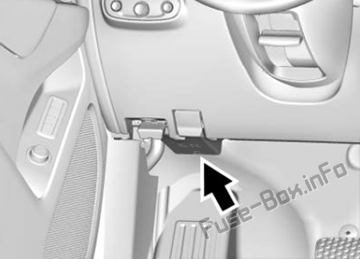

Для доступа нажмите и отпустите защелку рядом с верхним центральным квадратом.Пассажирский отсек

Пассажирский отсек

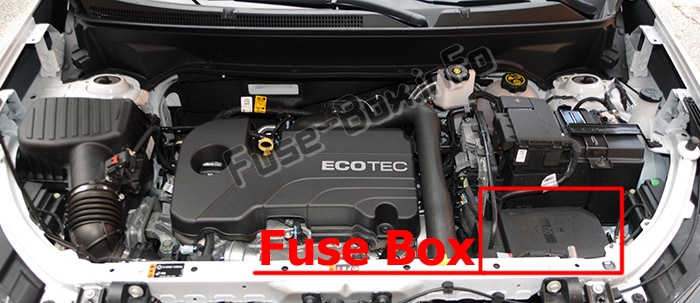

Моторного отсека

Моторного отсека

Багажное отделение

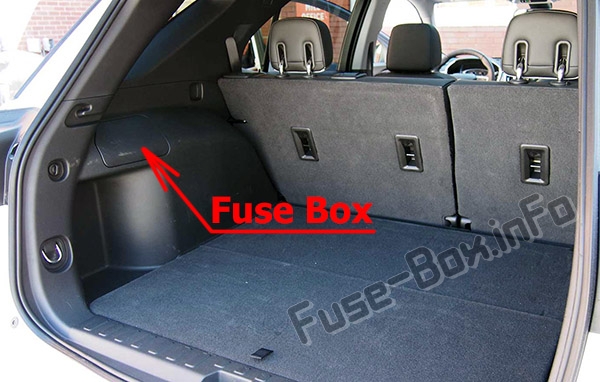

Блок предохранителей в заднем отсеке находится за декоративной панелью сбоку заднего отсека.Багажное отделение

Схемы блока предохранителей

Приборная доска

Приборная доска

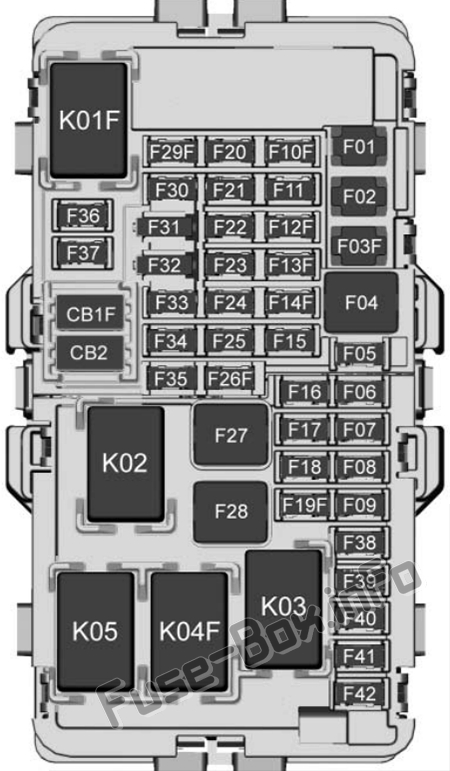

Назначение предохранителей и реле в панели приборов
№Применение
F01инвертор переменного тока постоянного тока
F02Передние окна
F03Тормоз прицепа
F04Вентилятор отопления, вентиляции и кондиционирования воздуха
F05Блок управления кузовом 2
F06Модуль центрального шлюза (CGM)
F07Не используется
F08Модуль управления кузовом 3
F09Усилитель
F10Не используется
F11Не используется
F12Не используется
F13Не используется
F142018-2019: Электронный шифтер.
2020-2022: Не используется
F15Модуль управления коробкой передач
F16Передние сиденья с подогревом
F17Левый разъем канала передачи данных
F18Модуль управления кузовом 7
F19Наружное зеркало
F20Модуль управления кузовом 1
F21Блок управления кузовом 4
F22Блок управления кузовом 6
F23Электрический замок рулевой колонки
F24Сенсорно-диагностический модуль
F25Датчик присутствия
F26Не используется
F27Сиденья с электроприводом
F28Задние окна
F29Не используется
F302018-2019: Переключатель подогрева передних сидений.
2020-2022: Не используется
F31Управление на руле
F32Блок управления кузовом 8
F33Отопление, вентиляция, кондиционирование
F34Пассивный вход, пассивный старт
F35Защелка задней двери
F362018: Сменное зарядное устройство
2019-2022: Беспроводной зарядный модуль/аксессуар USB
F37Зажигалка
F38OnStar
F39Панель приборов USB
F40Модуль камеры/модуль задней двери
F412018-2020: Модуль помощи при парковке
2021-2022: Модуль помощи при парковке/ Дисплей на центральной консоли/ Дисплей отопления, вентиляции и кондиционирования воздуха/ Универсальное устройство открывания гаражных ворот/ Потолочный блок управления
F42Радио
Реле
K012018-2019: Засов.
2020-2022: Не используется
K02Сохраненная вспомогательная мощность
K03Задняя дверь
K04Не используется
K05Логистика
Автоматические выключатели
CB12018: Передняя дополнительная розетка
2019-2022: Не используется
CB2Консоль дополнительной розетки

Моторного отсека

Моторного отсека

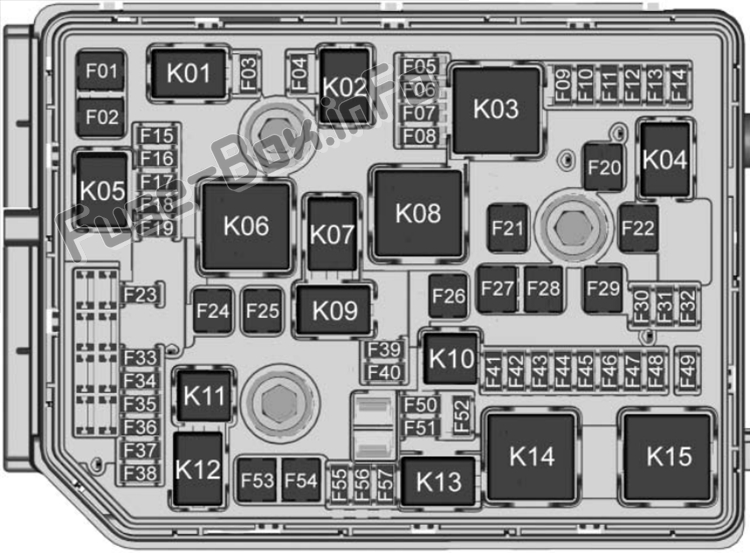

Назначение предохранителей и реле в моторном отсеке
№Применение
F01Стартер 1
F02Стартер 2
F03Лямбда-зонд 1
F04Модуль управления двигателем
F052018-2020: Датчик FlexFuel
2021: датчик FlexFuel / аэродинамический затвор
2022: Aero Shutter/Водяной насос
F06Модуль управления коробкой передач
F07Не используется
F082018-2021: Модуль управления двигателем
F09Муфта кондиционера
F10Канистра вентиляция
F11Топливная система
F12Передние сиденья с подогревом
F132018-2019: Допильный насос.
2020-2022: Насос охлаждающей жидкости двигателя
F14Не используется
F15Лямбда-зонд 2
F162018: Топливные форсунки - нечетное
2019-2022: Катушки зажигания
F172018: Топливные форсунки - даже
2019-2022: Модуль управления двигателем
F182018-2021: Не используется/модуль селективного каталитического восстановления (только дизель)
2022: Модуль управления двигателем
F19Не используется/датчик сажи NOx (только дизель)
F20Преобразователь постоянного тока 2
F21Управление переключением
F22Антиблокировочный тормозной насос
F232018: Передний омыватель
2019-2022: Насос омывателя перед/зад.
F24Не используется
F25Не используется/ Подогреватель дизельного топлива (только дизель)
F26Не используется
F27Антиблокировочные тормозные краны
F28прицеп ЛД
F29Обогрев заднего стекла
F30Размораживатель зеркал
F31Не используется
F32Переменные функции
F33Не используется
F34Horn
F352018: Вакуумный насос
2019-2022: Не используется
F362018-2021: Правая фара дальнего света
2022: Правые фары/дневные ходовые огни
F372018-2021: Левая фара дальнего света
F38Автоматическое выравнивание фар
F392018-2021: Противотуманные фары
F40Не используется
F41Модуль управления диапазоном трансмиссии
F42Моторизованный налобный фонарь
F432018: Топливный насос
2019-2022: Не используется
F44Внутреннее зеркало заднего вида
F452018: Соленоид вентиляции адсорбера
2019-2022: Вентилируемое пассажирское сиденье
F46Вентилируемое сиденье со стороны водителя
F47Замок рулевой колонки в сборе
F48Задний стеклоочиститель
F49Не используется
F50Рулевое колесо с подогревом
F512018: Правая фара
2019-2021: Правый дневной ходовой огонь
F52Модуль управления двигателем/управление коробкой передач
F53Не используется
F542018: Стеклоочиститель передний
2019-2022: Не используется
F55Скорость переднего стеклоочистителя/управление
F56Не используется
F572018: Левая фара
2019-2021: Левый дневной ходовой огонь
2022: Остались фары/дневные ходовые огни
Реле
K01соленоид стартера
K02Управление кондиционером
K032018: Не используется
2019-2022: Модуль управления двигателем
K042018: Стеклоочиститель
2019-2022: Управление передним стеклоочистителем
K05Соленоид стартера/шестерня
K06Не используется/ Подогреватель топлива (только дизель)
K07Не используется
K08Не используется
K092018: Скорость стеклоочистителя
2019-2022: Скорость переднего дворника
K10Не используется
K11Не используется
K122018-2021: Фары дальнего света
2022: Правые фары/дневные ходовые огни
K132018-2021: Фары/Дневные ходовые огни
2022: Остались фары/дневные ходовые огни
K14Запустить/завести
K15Обогрев заднего стекла
*K16Horn
*K17Селективное каталитическое восстановление
*K18Противотуманные фары
*K19Насос охлаждающей жидкости
*K20Не используется
*K21Задний омыватель
*K22Передняя шайба
*K232018: Стеклоочиститель
2019-2022: Управление задним дворником
* Реле платы необслуживаемые.

Багажное отделение

Багажное отделение

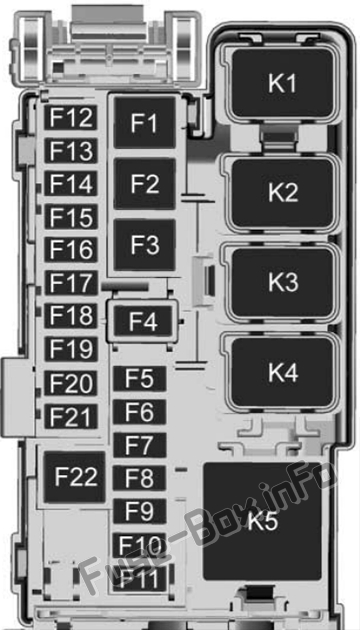

Назначение предохранителей и реле в багажном отделении
№Применение
F12018-2019: Подогреватель топлива.
2020: Подогреватель отработавших газов / блок питания с селективным каталитическим восстановлением (только дизель)
2022: Сиденье с электроприводом
F2Задняя дверь
F3Вспомогательная мощность прицепа
F42018: Сиденья с электроприводом
2019-2021: Пассажирское сиденье с электроприводом
F5Модуль сиденья с памятью
F6Люк на крыше
F7Оповещение о боковой слепой зоне
F8Фонари заднего хода прицепа
F9Заднее сиденье с подогревом 1
F102018: Помощь при парковке
2019-2022: Парковые фонари
F11Заднее сиденье с подогревом 2
F12Не используется
F13Стояночный фонарь прицепа
F142018: Правый указатель поворота прицепа
2019-2022: Правый стоп-сигнал прицепа/поворотник
F152018-2021: Левый габаритный фонарь
F162018-2021: Правый габаритный фонарь
F172018-2019: Не используется.
2020-2022: Модуль обработки видео
F182018: Левый указатель поворота прицепа
2019-2022: Левый стоп-сигнал прицепа/поворотник
F19Полный привод
F20поясничный отдел
F21Задняя дополнительная розетка
F22Задний привод
Реле
K1Правый стоп-сигнал прицепа/указатель поворота
K2Фонари заднего хода прицепа
K3Левый стоп-сигнал прицепа/указатель поворота
K4Парковые фонари
K52018-2019: Селективная каталитическая нейтрализация (SCR) - (только дизель).
2020: Подогреватель отработавших газов / блок питания с селективным каталитическим восстановлением (только дизель)
