Предохранители и реле Chevrolet Express (1996-2002)
Схемы относятся к указанным годам и вариантам Chevrolet Express (1996-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Экспресс 1996-2002 гг.
Предохранители прикуривателя / розетки в Chevrolet Express являются предохранители №7 «ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ» (розетка дополнительного питания) и №13 «CIG LTR» (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

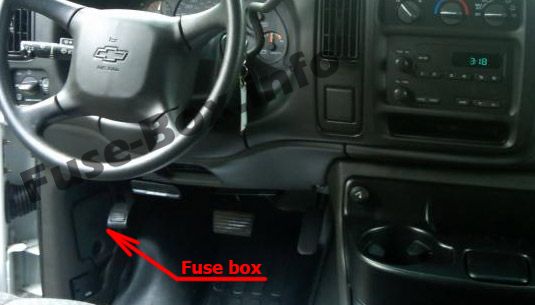

Расположение блока предохранителей
Дверца доступа к блоку предохранителей находится со стороны водителя на приборной панели над рычагом открывания капота.

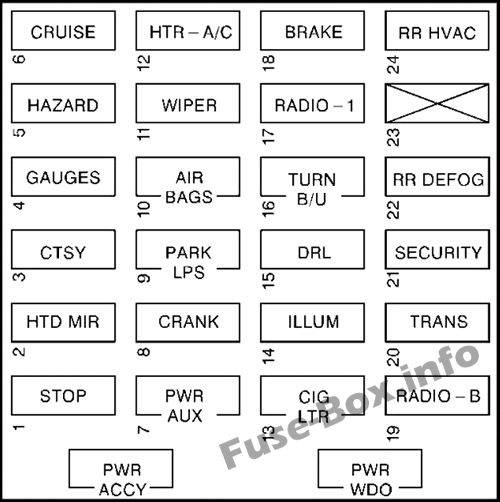

Схема блока предохранителей
| № | Название предохранителя | Цепь защищена |
|---|---|---|
| 1 | STOP | Центральный стоп-сигнал, стоп-сигналы |
| 2 | ХТД МИР | Зеркала с электроподогревом |
| 3 | CTSY | Лампы вежливости, лампы Dome/RDG, зеркала заднего вида, зеркала с электроприводом |
| 4 | ДАТЧИКИ | IP-кластер, реле DRL, модуль DRL, переключатель HDLP, подсветка бесключевого доступа, модуль низкого уровня охлаждающей жидкости, модуль CHIME, модуль DRAB |
| 5 | Опасность | Аварийная сигнализация/Модуль CHIME |
| 6 | КРУИЗ | Круиз-контроль |
| 7 | ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ | Вспомогательная розетка питания, DLC |
| 8 | Крэнк | — |
| 9 | ПАРК ЛПС | Подсветка номерного знака, габаритные огни, задние фонари, передние боковые указатели поворота, пепельница в перчаточном ящике |
| 10 | ПОДУШКИ ВОЗДУХА | Подушки безопасности |
| 11 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Мотор стеклоочистителя, насос омывателя |
| 12 | ХТР-А/С | Кондиционер, Вентилятор кондиционера, Реле вентилятора высокой мощности, Зеркало HTD |
| 13 | CIG LTR | Зажигалка |
| 14 | ИЛЛЮМ | Комбинация приборов, элементы управления HVAC, элементы управления ОВКВ, переключатели приборной панели, радиоподсветка, подсветка дверного выключателя |
| 15 | DRL | Реле дневных ходовых огней |
| 16 | ПОВОРОТ Б/У | Передний поворот, задний поворот, фонари заднего хода, соленоид BTSI |
| 17 | РАДИО- 1 | Радио (Ign, Accy), реле снабжения Upfitter |
| 18 | ТОРМОЗ | 4WAL PCM, АБС, круиз-контроль |
| 19 | РАДИО-Б | Радио (аккумулятор), силовая антенна |
| 20 | ТРАНС | ПРНДЛ, Автоматическая коробка передач |
| 21 | СИЛА/БЕЗОПАСНОСТЬ/ БЕЗОПАСНОСТЬ | Рулевое управление EVO, пароль |
| 22 | RR DEFOG | Обдув заднего стекла |
| 23 | Не используется | — |
| 24 | ОВКВ | ОВКВ Controls, реле HIGH, MED, LOW |
| A | ЭЛЕКТРОПИТАНИЕ | Замок двери с электроприводом, сиденье с электроприводом в шести направлениях, модуль освещения без ключа |
| B | PWR WDO | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Он расположен со стороны водителя в задней части моторного отсека.

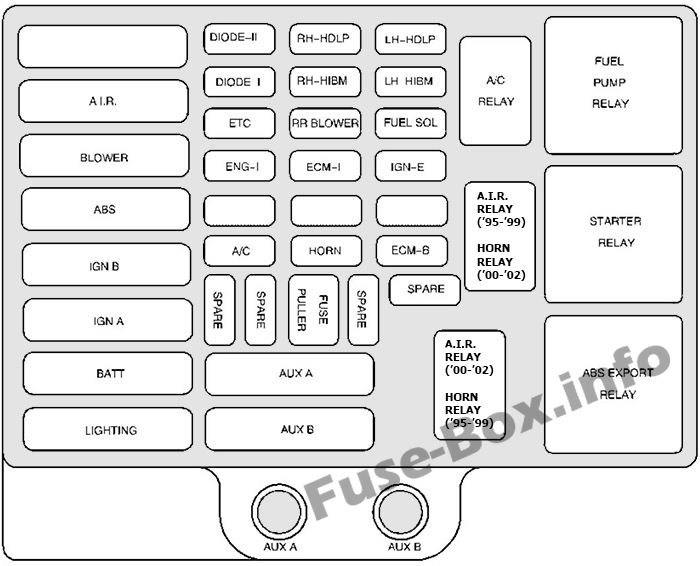

Схема блока предохранителей
| Name | Цепь защищена |
|---|---|
| ЗАПАСНОЙ | Запасной предохранитель |
| ВОЗДУХА. | Воздушный насос |
| ВОЗДУХОДУВКА | Двигатель переднего вентилятора |
| ABS | Электронный модуль управления тормозом |
| ИГН-Б | Выключатель зажигания |
| ИГН-А | Реле стартера, замок зажигания |
| BATT | Блок предохранителей приборной панели |
| ОСВЕЩЕНИЕ | Блок предохранителей приборной панели, переключатель фар |
| RH-HDLP | Правая фара (только экспорт) |
| LH-HDLP | Левая фара (только экспорт) |
| RH-HIBM | Правая фара дальнего света (только экспорт) |
| LH-HIBM | Левая фара дальнего света (только экспорт) |
| ETC | Электронное управление дроссельной заслонкой |
| ЗАДН.ВЕНТИЛЯТОР | Задний вспомогательный вентилятор |
| ТОПЛИВНЫЙ СОЛ | Топливный соленоид |
| ENG-I | Датчики кислорода с подогревом, датчик массового расхода воздуха, клапан продувки адсорбера испарителя, датчик положения коленчатого вала, реле впрыска вторичного воздуха (дизель), датчик воды в топливе (дизель), подогреватель топлива (дизель), реле свечи накаливания (дизель), электромагнитный клапан перепускной заслонки (дизель). ) |
| ЕСМ-I | Катушка зажигания, датчик положения коленчатого вала, VCM, топливные форсунки, привод катушки |
| ИГН-Э | Реле муфты кондиционера |
| ЗАПАСНОЙ | Запасной предохранитель |
| ЗАПАСНОЙ | Запасной предохранитель |
| ЗАПАСНОЙ | Запасной предохранитель |
| A/C | Реле муфты кондиционера |
| HORN | Реле звукового сигнала, лампы под капотом |
| ЕСМ-Б | Реле топливного насоса, VCM, PCM, топливный насос и реле давления моторного масла |
| ЗАПАСНОЙ | Запасной предохранитель |
| ЗАПАСНОЙ | Запасной предохранитель |
| ВСПОМОГАТЕЛЬНЫЙ А | Положения апфиттера |
| ВСПОМОГАТЕЛЬНЫЙ Б | Положения апфиттера |
| РЕЛЕ КОНДИЦИОНЕРА | Кондиционирование воздуха |
| РЕЛЕ СИГНАЛА | Horn |
| ВОЗДУХА. РЕЛЕ | Air |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | Топливный насос |
| СТАРТЕР | Стартер |
| РЕЛЕ | |
| ЭКСПОРТ АБС | Экспорт АБС |
| РЕЛЕ |
