Предохранители и реле Chevrolet Express (2003-2022)
Схемы относятся к указанным годам и вариантам Chevrolet Express (2003-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Экспресс 2003-2022 гг.
Предохранители прикуривателя (розетки) в Chevrolet Express находятся в блоке предохранителей моторного отсека. 2003-2007 гг. — см. предохранители № 29 (дополнительные розетки) и №30 (прикуриватель). 2008-2009 см. предохранители №33 (дополнительная розетка) и №38 (прикуриватель). 2010-2022 гг. — см. предохранители №25 (дополнительная розетка) и №73 (прикуриватель).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

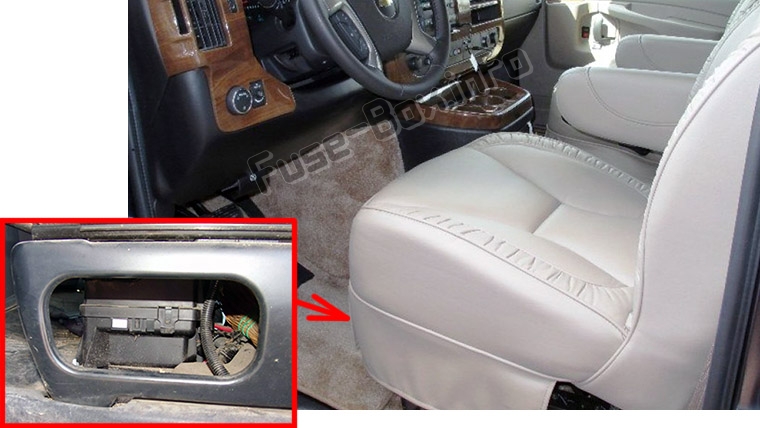

Блок предохранителей на напольной консоли
Он находится под сиденьем водителя.

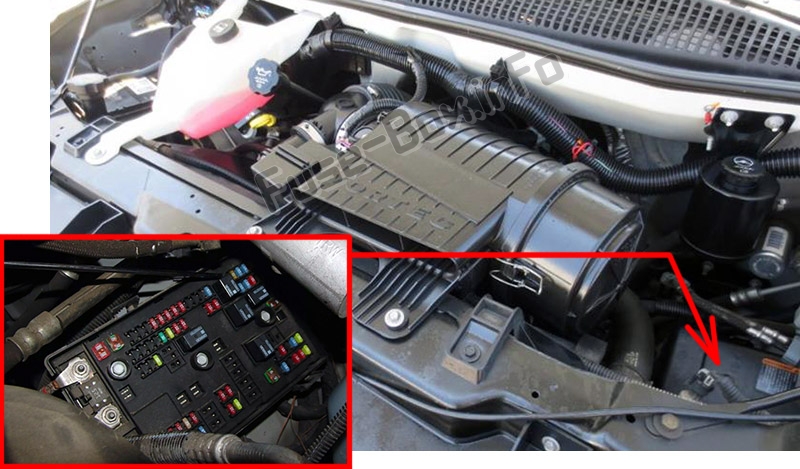

Моторного отсека
Он расположен со стороны водителя в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004, 2005, 2006, 2007

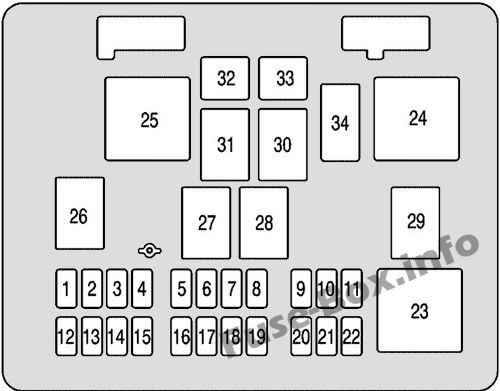

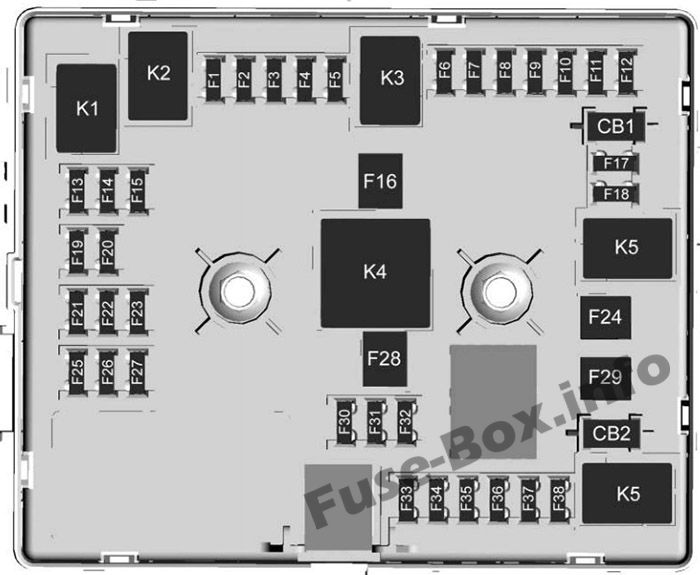

Блок предохранителей на напольной консоли
| № | Применение |
|---|---|
| 1 | Запасной |
| 2 | Внешнее зеркало заднего вида |
| 3 | Лампа любезности/SEO |
| 4 | Левый задний стоп-сигнал/сигнал поворота |
| 5 | Грузовые замки |
| 6 | Правый задний стоп-сигнал/сигнал поворота |
| 7 | Водительские замки |
| 8 | Стоп-сигнал/центральный верхний стоп-сигнал |
| 9 | Климат-контроль 1 |
| 10 | Климат-контроль |
| 11 | Тормоза |
| 12 | Зеркало с подогревом/обогреватель |
| 13 | Правый задний вентилятор |
| 14 | Зеркало поворота водителя |
| 15 | Дверные замки |
| 16 | Апфиттер Парк |
| 17 | Нет в наличии |
| 18 | Левый задний стояночный фонарь |
| 19 | Зеркало прохода поворота |
| 20 | Правый задний стояночный фонарь |
| 21 | Лампа трейлерного парка |
| 22 | Передний парковочный фонарь |
| 32 | Вспомогательный 1 |
| 33 | Вспомогательный 2 |
| Автоматический выключатель | |
| 34 | Стеклоподъемник |
| Реле | |
| 23 | Окно Остаточная мощность аксессуаров |
| 24 | Вспомогательный |
| 25 | Задний правый обогреватель |
| 26 | Лампа любезности |
| 27 | Разблокировка груза |
| 28 | Разблокировка драйвера |
| 29 | Парковая лампа |
| 30 | Дверные замки |
| 31 | Разблокировка пассажира |

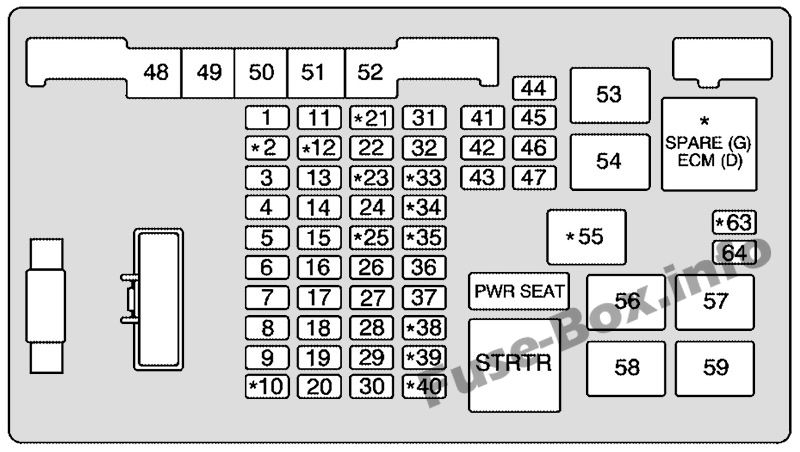

Моторного отсека
| № | Применение |
|---|---|
| 1 | Радио Батарея |
| 2 | Бензин: Батарея модуля управления силовым агрегатом Дизель: FOH, модуль управления двигателем, батарея модуля управления коробкой передач |
| 3 | Левый задний фонарь поворота |
| 4 | Правый задний фонарь поворота |
| 5 | Проводка прицепа резервных фонарей |
| 6 | Зажигание 0 |
| 7 | Стоп-сигнал |
| 8 | Обогрев правого заднего зеркала/обогрев |
| 9 | Правый дневной ходовой огонь/сигнал поворота |
| 10 | Левый дневной ходовой огонь/сигнал поворота |
| 11 | Модуль управления кузовом грузовика 4 |
| 12 | Топливный насос |
| 13 | Трейлер |
| 14 | Аварийные мигалки |
| 15 | Horn |
| 16 | Модуль управления кузовом грузовика 3 |
| 17 | Сигнал остановки/поворота прицепа |
| 18 | Модуль управления кузовом грузовика 2 |
| 19 | Модуль управления кузовом грузовика |
| 20 | Дистанционный исполнительный механизм |
| 21 | Бензин: Двигатель 2 Дизель: запасной |
| 22 | Зажигание Е |
| 23 | Двигатель 1 |
| 24 | Модуль управления кузовом грузовика, зажигание 1 |
| 25 | Бензин: Запасной Дизель: Подогреватель топлива |
| 26 | Внутреннее зеркало заднего вида |
| 27 | Картер |
| 28 | Тормозная система блокировки переключения передач |
| 29 | Дополнительные розетки |
| 30 | Зажигалка |
| 31 | Кластер панели приборов |
| 32 | Кондиционирование воздуха |
| 33 | Бензин: Запасной Дизель: модуль управления двигателем |
| 34 | Бензин: соленоид вентиляции канистры Дизель: Задние противотуманные фары |
| 35 | Запасной |
| 36 | Блокировка переключения передач с тормозом, резервное копирование автомобиля |
| 37 | Воздушная подушка |
| 38 | Бензин: модуль управления силовым агрегатом, зажигание 1 Дизель: модуль управления двигателем, модуль управления коробкой передач, модуль управления свечами накаливания, зажигание 1 |
| 39 | Бензин: Кислородный датчик B Дизель: запасной |
| 40 | Кислородный датчик А |
| 41 | Дворники |
| 42 | Правая фара — ближний свет |
| 43 | Левая фара — ближний свет |
| 44 | Левая фара — дальний свет |
| 45 | Правая фара — дальний свет |
| 46 | Бензин: Контроллер кузова грузовика — аксессуар Дизель: контроллер кузова грузовика, аксессуар для модуля управления коробкой передач |
| 47 | Передний стеклоочиститель |
| 48 | Антиблокировочная система тормозов, система повышения устойчивости автомобиля |
| 49 | Зажигание А |
| 50 | Трейлер |
| 51 | Вентилятор климат-контроля |
| 52 | Зажигание Б |
| 63 | Бензин: Запасной Дизель: Привод модуля управления двигателем |
| 64 | Запасной |
| Реле | |
| 53 | Стеклоочиститель |
| 54 | Кондиционирование воздуха |
| 55 | Бензин: Запасной Дизель: Задние противотуманные фары |
| 56 | Фара — дальний свет |
| 57 | Топливный насос |
| 58 | Фара — ближний свет |
| 59 | Horn |
| 62 / ЗАПЧАСТИ (G), ЕСМ (D) | Бензин: Запасной Дизель: модуль управления двигателем |
| 61 / СТРТР | Стартер |
| Автоматический выключатель | |
| 60 / СИЛОВОЕ СИДЕНЬЕ | 2003–2005: Стеклоподъемники (# 60) 2006-2007: Сиденье с электроприводом |
2008, 2009

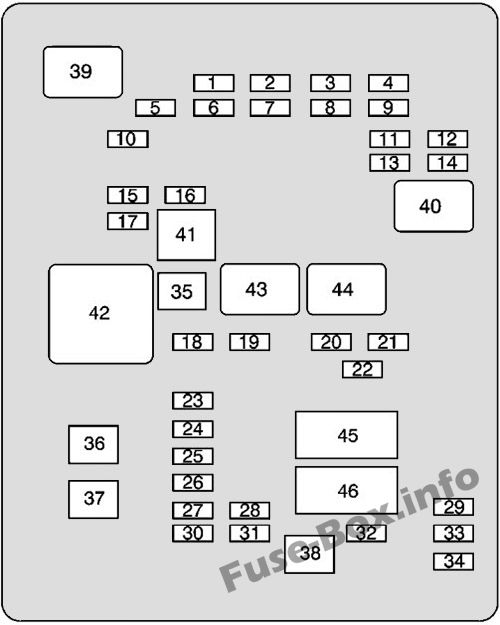

Блок предохранителей на напольной консоли
| № | Применение |
|---|---|
| 1 | Климат-контроль 2 (HVAC) |
| 2 | Компас |
| 3 | Замок зажигания, модуль противоугонной системы (PK3) |
| 4 | Подарочные лампы Upfitter |
| 5 | Климат-контроль 1 (ОВКВ) |
| 6 | Пустой |
| 7 | Кластер панели приборов |
| 8 | Аудиосистема, перезвон |
| 9 | Вспомогательный парковочный фонарь |
| 10 | Дополнительные фонари заднего хода прицепа |
| 11 | Дистанционный исполнительный механизм, система контроля давления в шинах (TPM) |
| 12 | Климат-контроль (HVAC) |
| 13 | Лампы для парковки трейлеров |
| 14 | Передние парковочные фонари |
| 15 | Задние фонари, фонари заднего хода |
| 16 | Пустой |
| 17 | Датчик рулевого колеса |
| 18 | Переключатель наружного зеркала заднего вида |
| 19 | Пустой |
| 20 | Пустой |
| 21 | Задний обогреватель |
| 22 | Обогрев наружного зеркала заднего вида |
| 23 | Пустой |
| 24 | Пустой |
| 25 | Разблокировка грузовой двери |
| 26 | Замок задней двери |
| 27 | Замок входной двери |
| 28 | Отпирание задней пассажирской двери |
| 29 | Парковые лампы Upfitter |
| 30 | Отпирание двери переднего пассажира |
| 31 | Разблокировка двери водителя |
| 32 | Система подушек безопасности, система автоматического обнаружения присутствия человека (AOS) |
| 33 | Правый задний стояночный фонарь |
| 34 | Левый задний стояночный фонарь |
| 35 | Upfitter Вспомогательный 2 (J-Case) |
| 36 | Upfitter Вспомогательный 1 (J-Case) |
| 37 | Задний вентилятор (J-Case) |
| 38 | Пустой (J-кейс) |
| 39 | Запуск (сильноточный микро) |
| 40 | Парковые фонари (сильноточные микро) |
| 41 | Пустой (мини-микро) |
| 42 | Upfitter Вспомогательный 2 (сильноточное реле ISO) |
| 43 | Сохраненная мощность вспомогательного оборудования (RAP) (сильный ток, микро) |
| 44 | Обогрев заднего стекла (сильноточный микро) |
| Автоматический выключатель | |
| 45 | Стеклоподъемник |
| 46 | Сиденья с электроприводом |

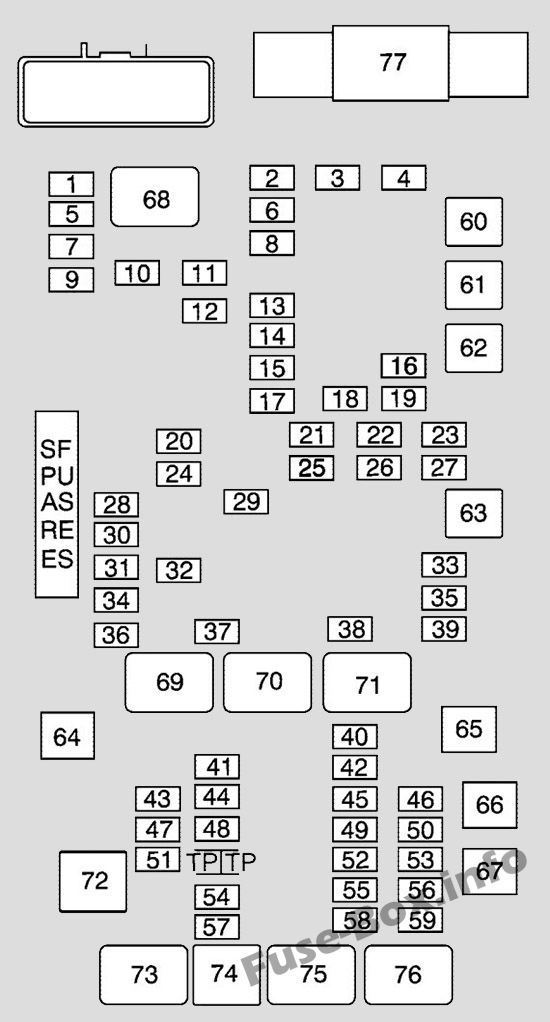

Моторного отсека
| № | Применение |
|---|---|
| 1 | Левая фара дальнего света |
| 2 | Топливный насос |
| 3 | Пустой |
| 4 | Дизель: Подогреватель топлива |
| 5 | Правая фара дальнего света |
| 6 | Пустой |
| 7 | Левая фара ближнего света |
| 8 | Правый стоп-сигнал, сигнал поворота прицепа |
| 9 | Правая фара ближнего света |
| 10 | Дневные ходовые огни 2 (ДХО) |
| 11 | Бензин: модуль управления топливной системой, зажигание |
| 12 | Дневные ходовые огни 1 (ДХО) |
| 13 | Дополнительный стоп-сигнал |
| 14 | Дизель: Модуль обогревателя, работающего на топливе |
| 15 | Бензин: Батарея модуля управления топливной системой |
| 16 | Левый стоп-сигнал, указатель поворота прицепа |
| 17 | Бензин: соленоид вентиляции канистры |
| 18 | Пустой |
| 19 | Пустой |
| 20 | Модуль управления кузовом 1 |
| 21 | Опция специального оборудования (SEO) |
| 22 | Модуль управления кузовом 4 |
| 23 | Модуль управления кузовом 6 |
| 24 | Пустой |
| 25 | Модуль управления кузовом 7 |
| 26 | Модуль управления кузовом 3 |
| 27 | Модуль управления кузовом 5 |
| 28 | Пустой |
| 29 | Пустой |
| 30 | Кластер панели приборов |
| 31 | Пустой |
| 32 | Тормозной переключатель |
| 33 | Вспомогательная розетка |
| 34 | Воздушная подушка |
| 35 | Проводка прицепа |
| 36 | Бензин: Датчик рулевого колеса |
| 37 | Модуль управления кузовом 2 |
| 38 | Прикуриватель, контроллер канала передачи данных |
| 39 | Стеклоочиститель |
| 40 | Пустой |
| 41 | Омыватель ветрового стекла |
| 42 | Пустой |
| 43 | Horn |
| 44 | Батарея модуля управления коробкой передач |
| 45 | Пустой |
| 46 | Бензин: кислородный датчик 1 |
| 47 | Модуль управления коробкой передач, зажигание |
| 48 | Зажигание модуля управления двигателем |
| 49 | Датчик массового расхода воздуха, вентиляция адсорбера |
| 50 | Модуль управления двигателем, трансмиссия |
| 51 | Передача инфекции |
| 52 | Бензин: Равномерные форсунки зажигания |
| 53 | Дизель: Модуль свечи накаливания |
| 54 | Батарея модуля управления двигателем |
| 55 | Бензин: нечетные форсунки зажигания |
| 56 | Бензин: кислородный датчик 2 |
| 57 | Компрессор кондиционера |
| 58 | Дизель: Муфта вентилятора |
| 59 | Бензин: Топливные форсунки V6 |
| 60 | Модуль антиблокировочной тормозной системы (J-Case) |
| 61 | Электродвигатель антиблокировочной тормозной системы (корпус J) |
| 62 | Проводка прицепа (J-Case) |
| 63 | Пустой |
| 64 | Соленоид стартера (J-Case) |
| 65 | Дизель: модуль управления двигателем (ECM), трансмиссия (J-Case) |
| 66 | Передний вентилятор (J-Case) |
| 67 | Пустой |
| 77 | Кузов BEC (Мега Предохранитель) |
| Реле | |
| 68 | Пустой |
| 69 | Беги, заводи (сильноточный микро) |
| 70 | Стеклоочиститель ветрового стекла, высокий (сильный ток, микро) |
| 71 | Стеклоочиститель ветрового стекла (сильноточный микро) |
| 72 | Топливный насос (мини-микро) |
| 73 | Кривошип (сильноточный микро) |
| 74 | Компрессор кондиционера (мини-микро) |
| 75 | Муфта вентилятора (твердотельная) |
| 76 | Силовой агрегат (сильноточный микро) |
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 гг.
Блок предохранителей на напольной консоли
| № | Применение |
|---|---|
| F1 | — |
| F2 | Датчик рулевого колеса |
| F3 | Дополнительные стояночные фонари |
| F4 | Передние парковочные фонари |
| F5 | Лампы для парковки трейлеров |
| F6 | Установщик/стояночные фонари |
| F7 | Правый задний стояночный фонарь |
| F8 | Левый задний стояночный фонарь |
| F9 | Переключатель наружного зеркала заднего вида 2019-2022: Выключатель наружного зеркала заднего вида/ Блок управления запиранием-отпиранием дверей/Модуль камеры переднего вида |
| F10 | Подушка безопасности/автоматическое распознавание пассажиров |
| F11 | OnStar (при наличии) |
| F12 | Блок управления дверным замком/разблокировкой (при наличии) 2019-2020: ECM batt V6 газ |
| F13 | Отопление, вентиляция и кондиционирование 2 |
| F14 | Отопление, вентиляция и кондиционирование 1 |
| F15 | 2010-2019: Не используется. 2020-2022: Светодиодный дисплей с отражением |
| F16 | Upfitter aux 1 / Газовая скорая помощь |
| F17 | Наружные зеркала заднего вида с подогревом |
| F18 | Обогрев заднего стекла |
| F19 | Компас |
| F20 | Радио/перезвон/спутниковое радио SiriusXM |
| F21 | Дистанционный исполнительный механизм/монитор давления в шинах |
| F22 | Замок зажигания/датчик зажигания с дискретной логикой |
| F23 | Приборный щиток |
| F24 | — |
| F25 | Управление отоплением, вентиляцией и кондиционированием воздуха |
| F26 | Дополнительные фонари/фонари заднего хода прицепа |
| F27 | Фонари заднего хода |
| F28 | апфиттер 2 / Лампы для чтения / Скорая помощь |
| F29 | Задний вентилятор |
| F30 | Upfitter/Лампа любезностиs |
| F31 | Замок входной двери |
| F32 | Замок задней двери |
| F33 | Разблокировка грузовой двери |
| F34 | Отпирание пассажирской двери |
| F35 | Отпирание задней пассажирской двери |
| F36 | Разблокировка двери водителя |
| F37 | Пустой |
| F38 | — |
| Реле | |
| K1 | Запуск (сильноточный микро) |
| K2 | Пустой (сильноточный микро) |
| K3 | Парковые фонари (сильноточные микро) |
| K4 | Upfitter Вспомогательный 2 (сильноточный мини) |
| K5 | Обогрев заднего стекла (сильноточный микро) |
| K6 | Сохраненная мощность вспомогательного оборудования (RAP) (сильный ток, микро) |
| Автоматический выключатель | |
| CB1 | Сиденья с электроприводом |
| CB2 | Электрические стеклоподъемники |

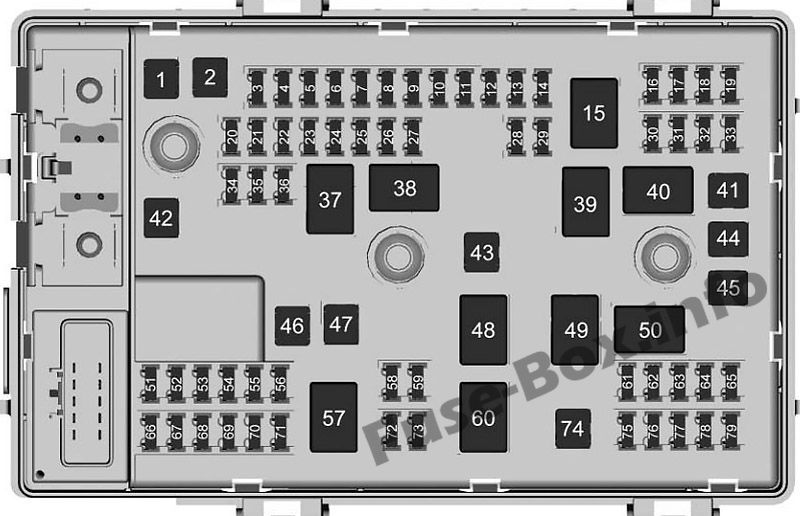

Моторного отсека
| № | Применение |
|---|---|
| 1 | АБС двигатель |
| 2 | Модуль АБС |
| 3 | Правый стоп-сигнал/поворотник прицепа |
| 4 | — |
| 5 | — |
| 6 | Модуль управления топливной системой/зажигание |
| 7 | Модуль управления кузовом 5 |
| 8 | Модуль управления кузовом 7 |
| 9 | Модуль управления кузовом 4 |
| 10 | Приборный щиток |
| 11 | Проводка прицепа |
| 12 | 2010-2016, 2018-2022: Не используется 2017: Модуль внутренней камеры заднего вида |
| 13 | 2010-2016: Выключатель тормоза 2017: Не используется 2018-2022: Модуль внутренней камеры заднего вида |
| 14 | Омыватель ветрового стекла |
| 16 | Horn |
| 17 | Передача инфекции |
| 18 | A/C |
| 19 | Аккумулятор модуля управления двигателем |
| 20 | 2018-2019: Вырез/Левый стоп-сигнал/Поворотник. 2020-2022: Левый стоп-сигнал поворота в вырезе |
| 21 | Левый стоп-сигнал/поворотник прицепа |
| 22 | 2018-2019: Вырез/Правый стоп-сигнал/Поворотник. 2020-2022: Фонарь прицепа левый стоп/поворот |
| 23 | 2021-2022: Датчик NOX (только дизель) |
| 24 | Топливный насос |
| 25 | Вспомогательная розетка |
| 26 | Модуль управления кузовом 3 |
| 27 | Опция специального оборудования |
| 28 | Воздушная подушка |
| 29 | Датчик рулевого колеса |
| 30 | Модуль управления двигателем Модуль зажигания/свечи накаливания |
| 31 | Модуль управления коробкой передач/зажигание |
| 32 | Модуль управления коробкой передач 1 батарея/питание батареи модуля управления двигателем (газ 6 цилиндров) |
| 33 | 2017-2022: Задний модуль помощи при парковке |
| 34 | 2021-2022: Датчик NOX (только дизель) |
| 35 | 2010-2017: Модуль обогревателя на топливе 2018-2020: Не используется 2021-2022: Модуль управления подогревом топлива (только для дизельных двигателей) |
| 36 | Батарея модуля управления топливной системой |
| 41 | 2018-2020: Питание модуля управления коробкой передач 2 от аккумулятора |
| 42 | Проводка прицепа |
| 43 | 2010–2016: Фанатская школа 2017: Муфта вентилятора электромобиля 2018-2020: Не используется 2021-2022: Электровязкостная муфта вентилятора (только дизель) |
| 44 | соленоид стартера |
| 45 | Модуль управления двигателем/трансмиссия |
| 46 | 2010-2016: Батарея модуля управления топливной системой 2017: Не используется 2018-2022: инвертор переменного тока постоянного тока |
| 47 | Вентилятор охлаждения – низкий |
| 51 | Левая фара дальнего света |
| 52 | Правая фара дальнего света |
| 53 | Левая фара ближнего света |
| 54 | Правая фара ближнего света |
| 55 | Дворники |
| 56 | Соленоид вентиляции канистры |
| 58 | Модуль управления кузовом 2 |
| 59 | Модуль управления кузовом 1 |
| 61 | 2010-2017: Не используется 2018-2022: Соленоид моторного масла/обогреватель вентиляции картера (только дизель) |
| 62 | Датчик O2 2 / Вентилятор электромобиля (дизель) |
| 63 | — |
| 64 | Массовый расход воздуха/вентиляционное отверстие канистры |
| 65 | Зажигание/форсунки — нечетное |
| 66 | Дневные ходовые огни 2 |
| 67 | Дневные ходовые огни 1 |
| 68 | Дополнительные стоп-сигналы |
| 69 | 2010-2016: Не используется 2017: Стоп-сигналы прицепа 2018-2022: Внешний источник питания для прицепа |
| 70 | 2018-2020: стоп-сигналы Upfitter |
| 71 | Подогреватель топлива/гибкий топливный датчик |
| 72 | Модуль управления кузовом 6 |
| 73 | Подключение зажигалки/канала передачи данных |
| 74 | Передний вентилятор |
| 75 | Топливные форсунки V6 / Модуль управления двигателем, дизель |
| 76 | 2021-2022: датчики сажи (только дизель) |
| 77 | Датчик О2 1 |
| 78 | Модуль управления двигателем/трансмиссия |
| 79 | Зажигание/форсунки — даже |
| Реле | |
| 15 | Запустить/завести |
| 37 | 2021-2022: Датчик NOX (только дизель) |
| 38 | Топливный насос |
| 39 | Крэнк |
| 40 | Компрессор кондиционера |
| 48 | 2010–2016: Фанатская школа 2017: Муфта вентилятора электромобиля 2018-2020: Не используется 2021-2022: Электровязкостная муфта вентилятора (только дизель) |
| 49 | Силовой агрегат |
| 50 | 2010: Муфта вентилятора (электромобиль) 2011-2020: Не используется |
| 57 | Охлаждающий вентилятор – низкий уровень / не используется |
| 60 | Управление вентилятором / Не используется |

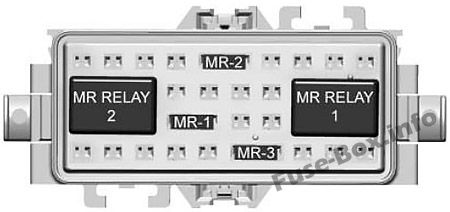

Вспомогательный блок предохранителей (2018-2022)
Этот блок находится рядом с блоком предохранителей в моторном отсеке.
| Предохранители | Применение |
|---|---|
| MR-1 | Установщик 1 |
| MR-2 | апфиттер 2 |
| MR-3 | Регулятор мощности Upfitter |
| Реле: | |
| МР Выпуск 1 | Установщик 1 |
| МР Выпуск 2 | Установщик 1 |
Держатель предохранителя Mega (2018-2021) – Стартер
