Предохранители и реле Chevrolet HHR (2006-2011)
Схемы относятся к указанным годам и вариантам Chevrolet HHR (2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet HHR 2006-2011
Предохранители прикуривателя (розетка) в Chevrolet HHR Это предохранители №7 (задняя вилка питания (только бортовой фургон)), №12 (задняя розетка питания (только бортовой фургон)), №29 (прикуриватель) и №30 (розетка) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей на приборной панели

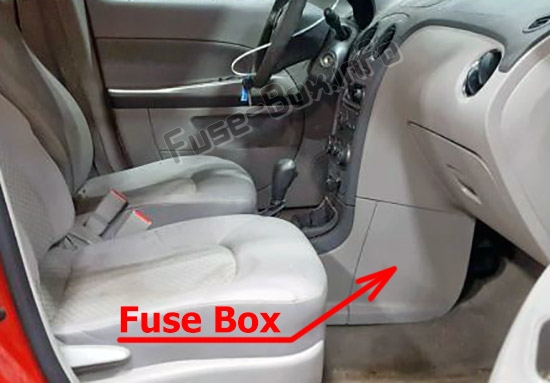

Расположение блока предохранителей
Он расположен на боковой панели центральной консоли со стороны пассажира.

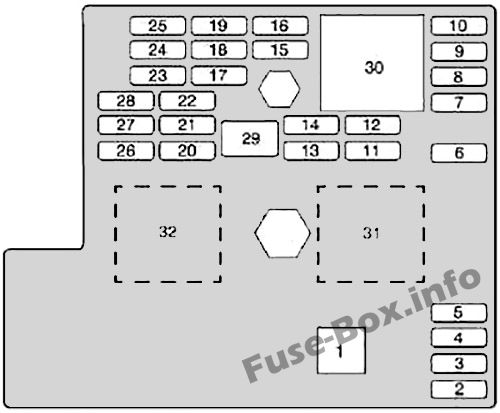

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Съемник предохранителей |
| 2 | Пустой |
| 3 | Пустой |
| 4 | Пустой |
| 5 | Пустой |
| 6 | Усилитель |
| 7 | Кластер |
| 8 | Замок зажигания, ключ PASS III+ |
| 9 | Стоп-сигнал |
| 10 | Отопление, вентиляция, кондиционирование, PASS-Key III+ |
| 11 | Пустой |
| 12 | Запасной |
| 13 | Воздушная подушка |
| 14 | Запасной |
| 15 | Стеклоочиститель |
| 16 | Система климат-контроля, зажигание |
| 17 | Окно сохранило вспомогательное питание |
| 18 | Пустой |
| 19 | Рулевое управление с электроусилителем, управление рулевым колесом |
| 20 | Люк на крыше |
| 21 | Запасной |
| 22 | Пустой |
| 23 | Аудио система |
| 24 | Радио XM, OnStar |
| 25 | Модуль управления двигателем, модуль управления коробкой передач |
| 26 | Дверные замки |
| 27 | Внутреннее освещение |
| 28 | Подсветка рулевого колеса |
| 29 | Электрические стеклоподъемники |
| Реле: | |
| 30 | Система климат-контроля |
| 31 | Пустой |
| 32 | Сохраненная мощность вспомогательного оборудования (RAP) |
Блок предохранителей в моторном отсеке

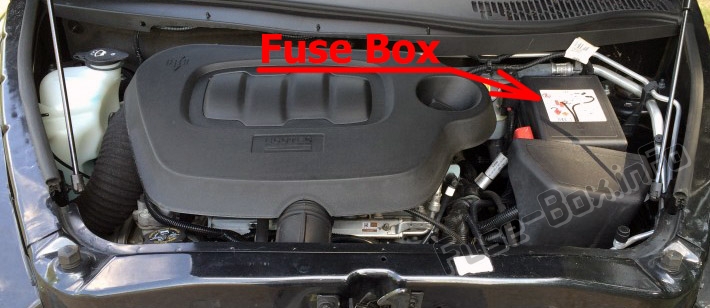

Расположение блока предохранителей
Он расположен со стороны водителя в моторном отсеке, под крышкой.

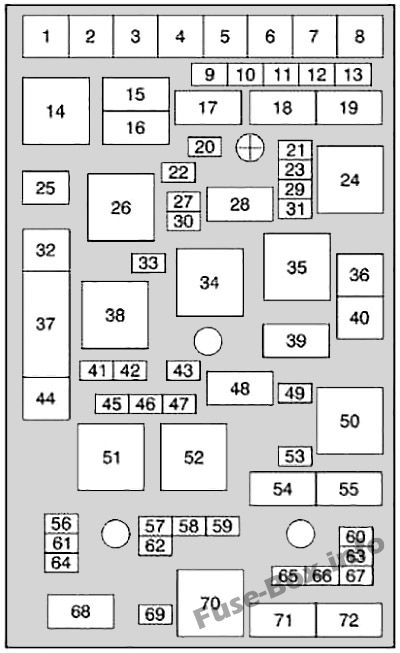

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Электроусилитель руля |
| 2 | Задний обогреватель |
| 3 | Пустой |
| 4 | Модуль управления кузовом 3 |
| 5 | Стартовая система |
| 6 | Модуль управления кузовом 2 |
| 7 | Задняя вилка питания (только фургон), охлаждающий вентилятор (только SS) |
| 8 | Пустой |
| 9 | Диод муфты кондиционера |
| 10 | Задняя дверь, люк на крыше |
| 11 | Пустой |
| 12 | Задняя розетка (только фургон) |
| 13 | Топливный насос |
| 20 | Задний стеклоочиститель |
| 21 | Зеркало |
| 22 | Кондиционирование воздуха |
| 23 | Подогрев сидений (опция) |
| 25 | Съемник предохранителей |
| 27 | Пустой |
| 29 | Зажигалка |
| 30 | Розетка |
| 31 | Дневные ходовые огни |
| 32 | Пустой |
| 33 | Выбросы |
| 36 | Электрические стеклоподъемники (только Turbo) |
| 37 | Сиденье с электроприводом (опция) |
| 40 | Охлаждающий вентилятор |
| 41 | Модуль управления двигателем |
| 42 | Cam Phaser (только турбо) |
| 43 | Модуль управления двигателем, коробка передач |
| 44 | Антиблокировочная тормозная система (опция) |
| 45 | Форсунки, модуль зажигания |
| 46 | Резервные лампы |
| 47 | Сиденье с подогревом (опция) |
| 49 | Насос омывателя ветрового стекла |
| 53 | Противотуманные фары (опция) |
| 56 | Модуль датчиков и диагностики (SDM) |
| 57 | Антиблокировочная тормозная система (опция) |
| 58 | Диод стеклоочистителя |
| 59 | Стеклоочиститель |
| 60 | Horn |
| 61 | Антиблокировочная тормозная система (опция) |
| 62 | Панель приборов, зажигание |
| 63 | Дальний свет со стороны водителя |
| 64 | Вентиляция канистры |
| 65 | Ближний свет со стороны водителя |
| 66 | Ближний свет со стороны пассажира |
| 67 | Дальний свет со стороны пассажира |
| 69 | Парковочные огни |
| Реле: | |
| 14 | Реле заднего обогревателя |
| 15 | Муфта кондиционера |
| 16 | Пустой |
| 17 | Задний стеклоочиститель |
| 18 | Выпуск задней двери |
| 19 | Топливный насос |
| 24 | Пустой |
| 26 | Силовой агрегат |
| 28 | Дневные ходовые огни |
| 34 | Стартовая система |
| 35 | Пустой |
| 38 | Пустой |
| 39 | Насос омывателя ветрового стекла |
| 48 | Омыватель заднего стекла |
| 50 | Охлаждающий вентилятор |
| 51 | Беги, Крэнк |
| 52 | Стеклоочиститель |
| 54 | Противотуманные фары (опция) |
| 55 | Horn |
| 68 | Парковочные огни |
| 70 | Дворники |
| 71 | Фара ближнего света |
| 72 | Фара дальнего света |
Другие реле:
– Реле центрального верхнего стоп-сигнала и реле блокировки двери задней панели доступа (только для фургона) расположены под капотом перед левой стойкой амортизаторов.
– Реле двери левой задней панели доступа (только для бортового фургона) и реле двери правой задней панели доступа (только для панельного фургона) расположены в задней части автомобиля за панелью обивки правой задней четверти.
– Мини-предохранитель задней вилки питания (только для фургонов) расположен рядом с аккумуляторной батареей в задней части автомобиля.
