Предохранители и реле Chevrolet Impala (2000-2005)

Схемы относятся к указанным годам и вариантам Chevrolet Impala (2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Расположение предохранителей Шевроле Импала 2000-2005 гг.

Предохранители прикуривателя (розетки) в Chevrolet Impala расположены в блоке предохранителей панели приборов со стороны водителя (см. предохранитель «CIG/ВСПОМОГАТЕЛЬНЫЙ») и в блоке предохранителей панели приборов со стороны пассажира (см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (дополнительная розетка питания) и «С/ЛТР» (прикуриватель). ).

Оглавление

Блок предохранителей панели приборов №1 (со стороны водителя)

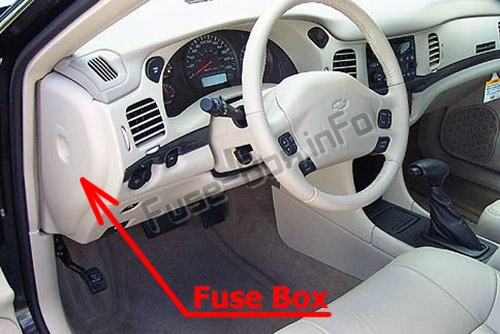

Расположение блока предохранителей

Он расположен со стороны водителя на панели приборов, за крышкой. Расположение блока предохранителей

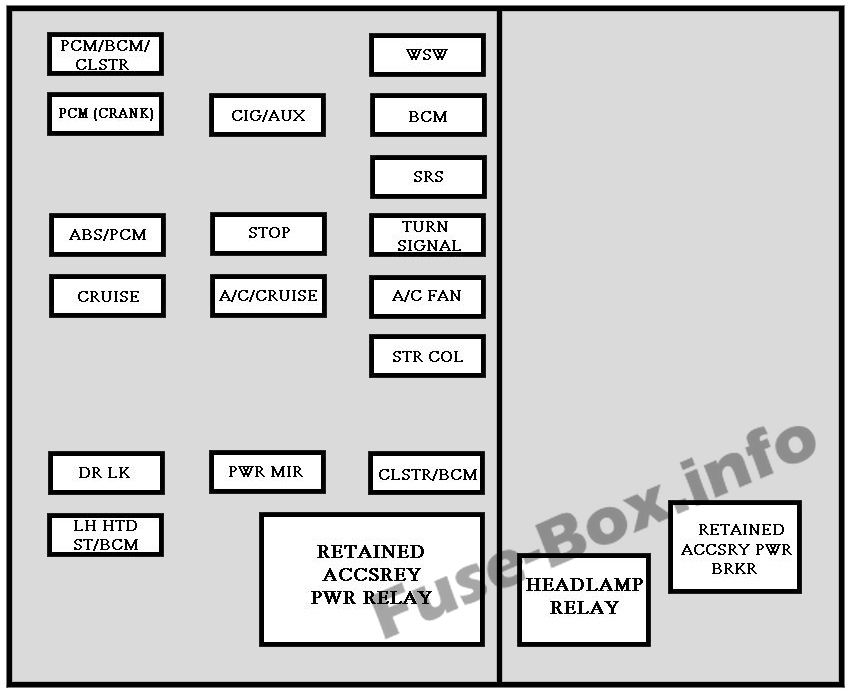

Схема блока предохранителей

Назначение предохранителей и реле в блоке предохранителей №1 щитка приборов

Name	Описание
ПКМ/БКМ/CLSTR	Модуль управления силовым агрегатом, модуль управления кузовным оборудованием, кластер (зажигание 0)
WSW	Стеклоочистители, омыватель лобового стекла
PCM (КРЕНД)	Модуль управления силовым агрегатом (кривошип)
CIG/ВСПОМОГАТЕЛЬНЫЙ	Приспособленное устройство (аксессуар)
BCM	Модуль управления кузовным оборудованием (дополнительное оборудование)
SRS	Дополнительная удерживающая система
АБС/ПКМ	Антиблокировочная тормозная система, модуль управления силовым агрегатом, выключатель тормоза, реле запуска, соленоид вентиляции адсорбера (работа, запуск)
STOP	Стоп-сигналы, модуль управления кузовным оборудованием (работа, запуск)
СИГНАЛ ПОВОРОТА	Мигалки указателей поворота
КРУИЗ	Круиз-контроль
КРУИЗ С КОНДИЦИОНЕРОМ	Двигатели и модуль временных дверей HVAC, модуль круиз-контроля
ВЕНТИЛЯТОР КОНДИЦИОНЕРА	Вентилятор ОВКВ
STR COL	Подсветка рулевого колеса
ДР ЛК	Блок управления кузовным оборудованием, органы управления дверным замком
PWR МИР	Зеркала с электроприводом
CLSTR/млрд. м3	Комбинация приборов, блок управления кузовным оборудованием, разъем канала передачи данных (аккумулятор)
LH HTD ST/BCM	Сиденье водителя с подогревом, модуль управления кузовным оборудованием, нагрузки с батарейным питанием

Реле
СОХРАНЕННОЕ ДОПОЛНИТЕЛЬНОЕ РЕЛЕ PWR	Сохраненное вспомогательное силовое реле
РЕЛЕ ФАР	Реле фар
СОХРАНЕННЫЙ ПРИНАДЛЕЖНОСТЬ PWR BRKR	Стеклоподъемники, выключатель люка

Блок предохранителей панели приборов №2 (со стороны пассажира)

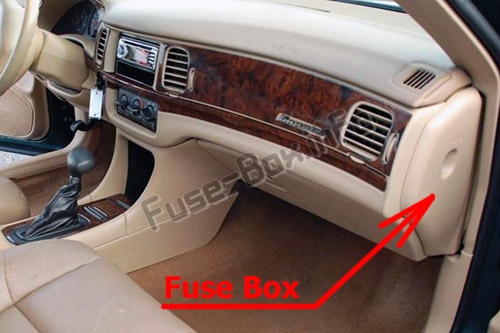

Расположение блока предохранителей

Он расположен со стороны пассажира на панели приборов, за крышкой. Расположение блока предохранителей

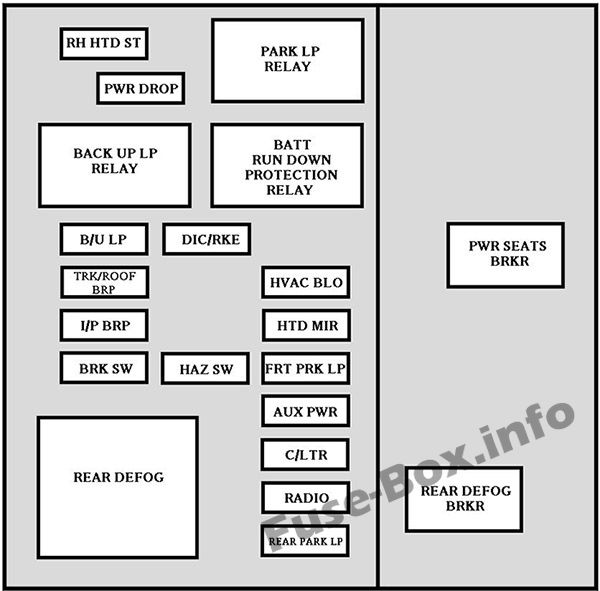

Схема блока предохранителей

Назначение предохранителей и реле в блоке предохранителей №2 щитка приборов

Name	Описание
Правая HTD СТ	Пассажирское сиденье с подогревом
ПАДЕНИЕ МОЩНОСТИ	Размещенное устройство
Б/У ЛП	Резервные лампы
ДИК/РКЭ	Информационный центр для водителя, удаленный вход без ключа, HVAC
ТРК/КРЫША БРП	Лампы в багажнике, лампы на потолке
ОВКВ БЛО	Реле вентилятора ОВКВ
И/П БРП	Подсветка пространства для ног приборной панели, подсветка перчаточного ящика
ХТД МИР	Зеркала с подогревом
БРК SW	Тормозной переключатель
ЗТВ SW	Переключатель опасности
ФРТ ПРК ЛП	Передние стояночные огни
ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ	Вспомогательная розетка питания (аккумулятор)
С/ЛТР	Зажигалка
РАДИО	Радио, Радиоусилитель
ЗАДНИЙ ПАРК LP	Задние габаритные огни, освещение приборов

Автоматические выключатели
СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ БРКР	Автоматический выключатель сиденья с электроприводом
ЗАДНИЙ ПРОТИВОТУМАННЫЙ БРКР	Задний противотуманный выключатель

Реле
ПАРКОВКА РЕЛЕ LP	Реле габаритных огней
РЕЗЕРВНОЕ РЕЛЕ НД	Реле фонарей заднего хода
РЕЛЕ ЗАЩИТЫ ОТ РАЗРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ	Реле защиты от разрядки аккумулятора
РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАНА	Реле обогрева заднего стекла, реле обогрева зеркал

Блоки предохранителей в моторном отсеке

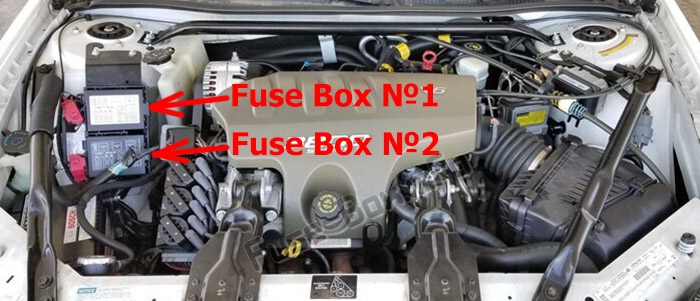

Расположение блока предохранителей

В моторном отсеке со стороны пассажира есть два блока предохранителей. Расположение блока предохранителей

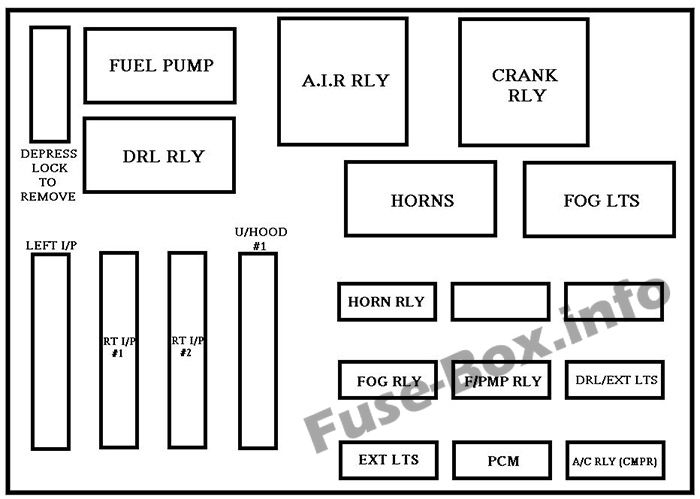

Схема блока предохранителей (№1)

Назначение предохранителей и реле в моторном отсеке Блок предохранителей №1

Name	Описание
РОГ РЛИ	Реле звукового сигнала
ТУМАН РЛИ	Реле противотуманных фар
F/PMP RLY	Реле топливного насоса
ДРЛ/ВЫХОД LTS	Ближний (левый передний) и высокий (левый передний) фары
EXT LTS	Ближний (правый передний) и высокий (правый передний) фары
PCM	Аккумулятор ПКМ
РЛИ кондиционера (CMPR)	Реле компрессора HVAC и генератор

Макси предохранители
ЛЕВЫЙ И/П	Левый электрический центр шины (аккумулятор)
РТ И/П №1	Электрический центр правой шины (аккумулятор)
РТ И/П №2	Электрический центр правой шины (аккумулятор)

Реле
ТОПЛИВНЫЙ НАСОС	Топливный насос
РЕЛЕ ДХО	Дневные ходовые огни
ВОЗДУХА. РЕЛЕ	Реле реакции воздушной индукции
РОЛИК	Реле стартера (кривошипа)
РОГА	Horn
ВОГ ЛТС	Противотуманные фары

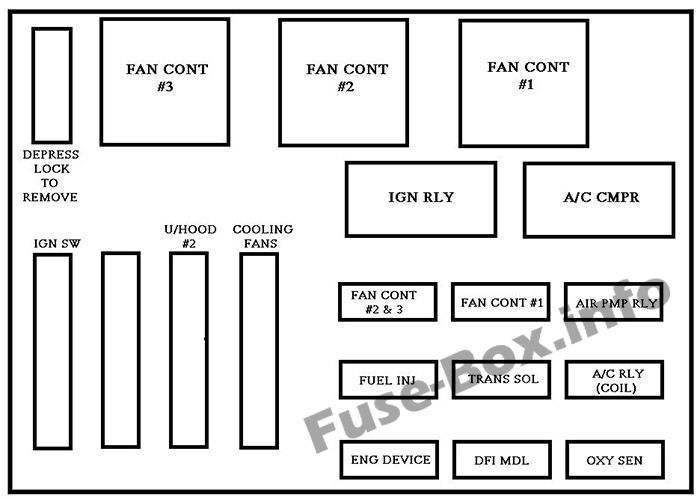

Схема блока предохранителей (№2)

Назначение предохранителей и реле в моторном отсеке Бокс №2

Name	Описание
ВЕНТИЛЯТОР №2 и №3	Реле управления охлаждающим вентилятором №2 и №3
ВЕНТИЛЯТОР КОНТ #1	Реле управления охлаждающим вентилятором №1
ВОЗДУШНЫЙ НАСОС RLY	Реле реактивного насоса всасывания воздуха (аккумулятор)
ТОПЛИВНАЯ ИНЖ	Топливные форсунки
ТРАНС СОЛ	Соленоиды коробки передач
РЕЛЕ КОНДИЦИОНЕРА (КАТУШКА)	Реле управления HVAC
УСТРОЙСТВА	Соленоид продувки адсорбера, датчик массового расхода воздуха (MAF), реле воздушного насоса и управление клапаном
DFI MDL	Модуль прямого зажигания
ОКСИ СЕН	Кислородные датчики (до и после конвертера)

Макси предохранители
ПО IGN	Выключатель зажигания
ПУСТОЙ	Пустой
U / КАПЮШОН # 2	Реле зажигания, воздушный насос
ОХЛАЖДАЮЩИЕ ВЕНТИЛЯТОРЫ	Вентиляторы охлаждения (аккумулятор)

Реле
ВЕНТИЛЯТОР КОНТ #3	Дополнительный вентилятор охлаждения (со стороны пассажира)
ВЕНТИЛЯТОР КОНТ #2	Реле управления вентилятором охлаждения
ВЕНТИЛЯТОР КОНТ #1	Первичный вентилятор охлаждения (со стороны водителя)
РЕЛЕ ЗАЖИГАНИЯ	Реле зажигания
кондиционер CMPR	Компрессор ОВКВ
