Предохранители и реле Chevrolet Impala (2014-2020)
Схемы относятся к указанным годам и вариантам Chevrolet Impala (2014-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Шевроле Импала 2014-2020
Предохранители прикуривателя / розетки в Chevrolet Impala Это предохранители №6 (розетка – корзина консоли) и №7 (розетка – передний/консоль задний) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

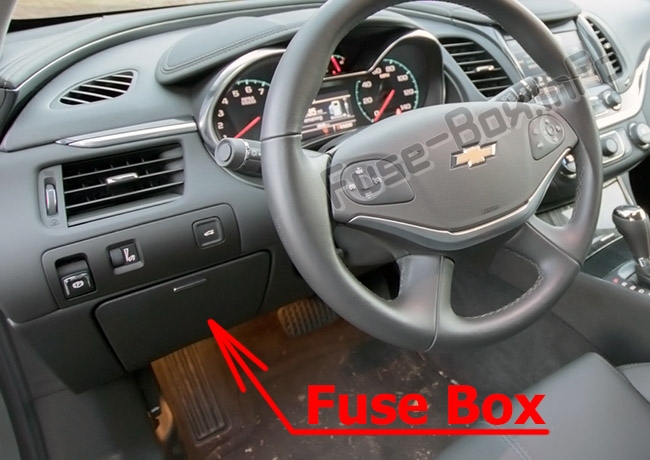

Блок предохранителей в салоне
Находится в панели приборов (со стороны водителя), за крышкой слева от руля.

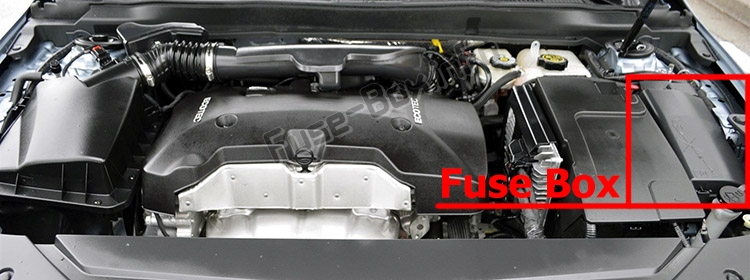

Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2014, 2015, 2016

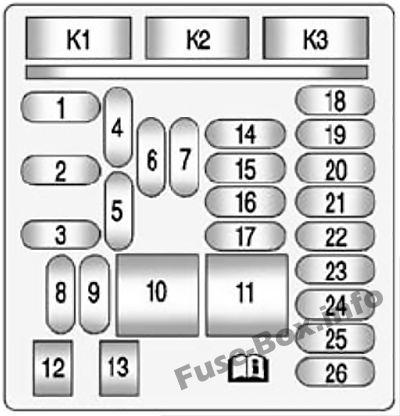

Приборная доска
| № | Применение |
|---|---|
| Мини-предохранители | |
| 1 | 2013-2014: Телематика. 2015: Не используется. 2016: Беспроводная зарядка. |
| 2 | Задний стоп-сигнал поворота, плафоны подсветки, фонари заднего хода, соленоид блокировки переключения передач, фары лужи |
| 3 | Светодиодный индикатор |
| 4 | Радио |
| 5 | 2014-2015: Дисплей. 2016: Кластер, Дополнительный разъем, HMI, USB, Радио-дисплей, CD-плеер |
| 6 | Розетка питания — Консольная корзина |
| 7 | Розетка питания — вперед/консоль сзади |
| 8 | Открытие багажника, нажатие педали тормоза, индикаторы запуска без ключа, подсветка выключателя аварийной сигнализации, CHMSL / реле тормоза, боковые габаритные огни, реле омывателя, реле запуска / запуска |
| 9 | Лампа багажника, правый ближний свет/ДХО, правый передний указатель поворота, правый задний стояночный/стоп-сигнал |
| 14 | Разъем диагностического канала |
| 15 | Подушка безопасности/СДМ |
| 16 | 2013-2014: Не используется. 2015: Телематика. 2016: Подогрев правого заднего сиденья |
| 17 | Контроллер обогревателя, вентиляции и кондиционирования воздуха |
| 18 | Логистика |
| 19 | 2014-2015: Не используется. 2016: Подогрев заднего левого сиденья |
| 20 | Выключатель зажигания |
| 21 | 2014-2015: Не используется. 2016: Телематика |
| 22 | Органы управления на рулевом колесе |
| 23 | Левый ближний свет/ДХО, левый передний указатель поворота, левый задний стояночный/стоп-сигнал, реле блокировки от детей |
| 24 | Светодиод защиты от кражи, соленоид захвата ключа, реле запуска |
| 25 | Рулевая колонка наклона/телескопа |
| 26 | 110 В переменного тока |
| Предохранители J-Case | |
| 10 | Разблокировка двери |
| 11 | Передний обогреватель, вентиляция и вентилятор кондиционера |
| Автоматические выключатели | |
| 12 | Сиденье с электроприводом — пассажирское |
| 13 | Сиденье с электроприводом – водитель |
| Реле | |
| K1 | Не используется |
| K2 | Логистика |
| K3 | Реле розетки |

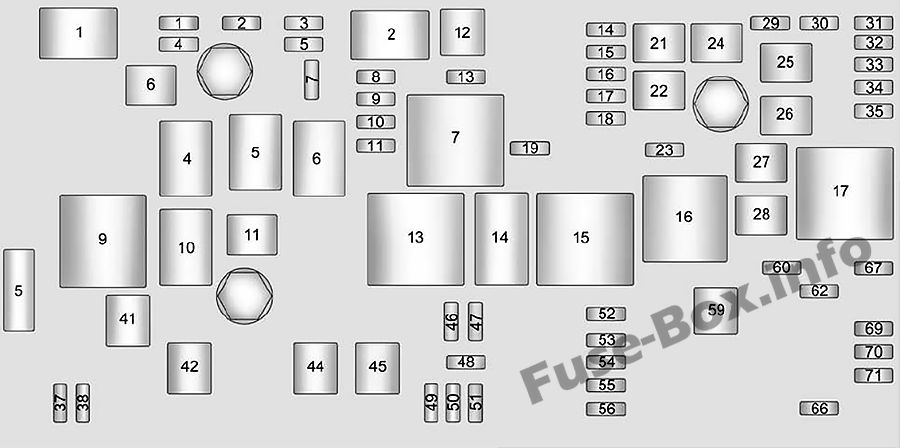

Моторного отсека
| № | Применение |
|---|---|
| Мини-предохранители | |
| 1 | Батарея модуля управления коробкой передач |
| 2 | Батарея модуля управления двигателем |
| 3 | Муфта компрессора кондиционера |
| 4 | Модуль управления двигателем BATT 1 |
| 5 | Зажигание модуля управления двигателем |
| 7 | Крутой насос |
| 8 | Катушки зажигания - Даже |
| 9 | Катушки зажигания - нечетные |
| 10 | Модуль управления двигателем |
| 11 | Выбросы |
| 13 | Модуль управления коробкой передач/модуль управления шасси, зажигание |
| 14 | Соленоид SAIR |
| 15 | Насос охлаждающей жидкости MGU (eAssist) / Не используется |
| 16 | Аэродинамический затвор / зажигание eAssist |
| 17 | Вентиляторы охлаждения сидений/ Рулевое колесо с подогревом |
| 18 | Блок отключения аккумулятора |
| 19 | Аэро затвор |
| 23 | Адаптивный круиз-контроль / Power Pack (eAssist) |
| 29 | Аккумулятор пассивного входа/пассивного запуска |
| 30 | Соленоид вентиляции канистры / батарея BPIM (eAssist) |
| 31 | Левое переднее сиденье с подогревом |
| 32 | Правый задний упор. Задний фонарь поворота, реле RAP, управление окружающим освещением, подсветка салона |
| 33 | Правое переднее сиденье с подогревом |
| 34 | Клапан антиблокировочной тормозной системы |
| 35 | Усилитель |
| 37 | Правый дальний свет |
| 38 | Левый дальний свет |
| 46 | Охлаждающий вентилятор |
| 47 | Выбросы |
| 48 | Не используется / Клапан SAIR (eAssist) |
| 49 | Правое HID-освещение |
| 50 | Левое HID-освещение |
| 51 | Рог/Двойной рожок |
| 52 | Кластерное зажигание |
| 53 | Внутреннее зеркало заднего вида/камера заднего вида |
| 54 | Отраженный светодиодный дисплей, консольный светодиодный дисплей, модуль отопления, вентиляции и кондиционирования |
| 55 | Внешнее зеркало заднего вида |
| 56 | Омыватель ветрового стекла |
| 60 | Зеркало с подогревом |
| 62 | Задняя камера/система помощи при парковке/предупреждение о боковой слепой зоне |
| 66 | Освобождение багажника |
| 67 | Модуль управления шасси |
| 69 | Датчик напряжения батареи |
| 70 | Не используется / Canister VentSolenoid (eAssist) |
| 71 | Сиденье с памятью |
| J-образные предохранители | |
| 6 | Передний стеклоочиститель |
| 12 | Стартер |
| 21 | Задний электрический стеклоподъемник |
| 22 | Люк на крыше |
| 24 | Передний электростеклоподъемник |
| 25 | Дополнительное реле |
| 26 | Насос антиблокировочной тормозной системы |
| 27 | Электрический стояночный тормоз |
| 28 | Задний обогреватель |
| 41 | Вакуумный насос |
| 42 | Охлаждающий вентилятор K2 |
| 44 | Не используется / Вспомогательный насос трансмиссии (eAssist) |
| 45 | Охлаждающий вентилятор K1 |
| 59 | Выбросы воздушного насоса |
| Миди-предохранители | |
| 5 | Аксессуар PowerModule |
| Мини-реле | |
| 7 | Силовой агрегат |
| 9 | Охлаждающий вентилятор K2 |
| 13 | Охлаждающий вентилятор K1 |
| 15 | Запустить/завести |
| 16 | Выбросы воздушного насоса |
| 17 | Обогрев стекол/зеркал |
| Микрореле | |
| 1 | Муфта компрессора кондиционера |
| 2 | Соленоид стартера |
| 4 | Скорость переднего стеклоочистителя |
| 5 | Управление передним стеклоочистителем |
| 6 | Выбросы соленоида воздушного насоса / салонный насос (eAssist) |
| 10 | Вентилятор охлаждения K3 |
| 11 | Масляный насос стартера/трансмиссии (eAssist) |
| 14 | Ближний свет HID |
| 22 | Не используется / Эмиссия соленоида воздушного насоса (eAssist) |
2017, 2018

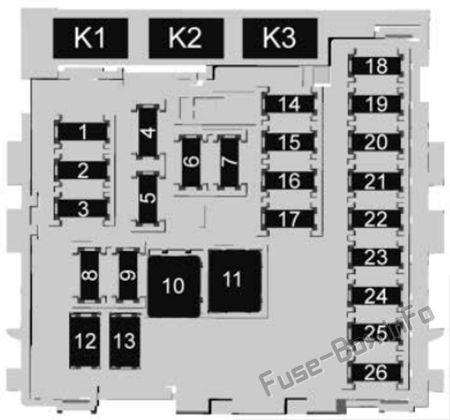

Приборная доска
| № | Описание |
|---|---|
| 1 | Беспроводная зарядка |
| 2 | Задние стоп-сигналы/ плафоны освещения/ фонари заднего хода/ соленоид блокировки переключения передач/ лампы лужи |
| 3 | Светодиодный индикатор |
| 4 | Радио |
| 5 | Кластер/дополнительный разъем/HMI/USB/радио дисплей/проигрыватель компакт-дисков |
| 6 | Розетка питания консоли |
| 7 | Розетка питания на задней консоли |
| 8 | Открытие багажника/Нажатие педали тормоза/Индикаторы запуска без ключа/Подсветка выключателя аварийной сигнализации/CHMSL/ Реле тормоза/ Боковые габаритные огни/ Реле омывателя/Работа/ Реле запуска |
| 9 | Фонарь багажника/Правая фара ближнего света/ ДХО/Правый передний указатель поворота/Правый задний стояночный фонарь/Стоп-сигнал |
| 10 | Разблокировка двери |
| 11 | Передний вентилятор ОВКВ |
| 12 | Пассажирское сиденье с электроприводом |
| 13 | Водительское сиденье с электроприводом |
| 14 | Диагностический разъем |
| 15 | Подушка безопасности/СДМ |
| 16 | Правое заднее сиденье с подогревом |
| 17 | Контроллер ОВКВ |
| 18 | Логистика |
| 19 | Левое заднее сиденье с подогревом |
| 20 | Замок зажигания |
| 21 | Телематика |
| 22 | Управление на руле |
| 23 | Левая фара ближнего света/ДХО/Левый передний указатель поворота/Левый задний стояночный фонарь/Стоп-сигнал/Реле блокировки от детей |
| 24 | Светодиодный индикатор защиты от кражи/соленоид захвата ключа/реле запуска |
| 25 | Регулируемая/телескопическая рулевая колонка |
| 26 | 110 В переменного тока |
| K1 | — |
| K2 | Логистическое реле |
| K3 | Реле розетки |

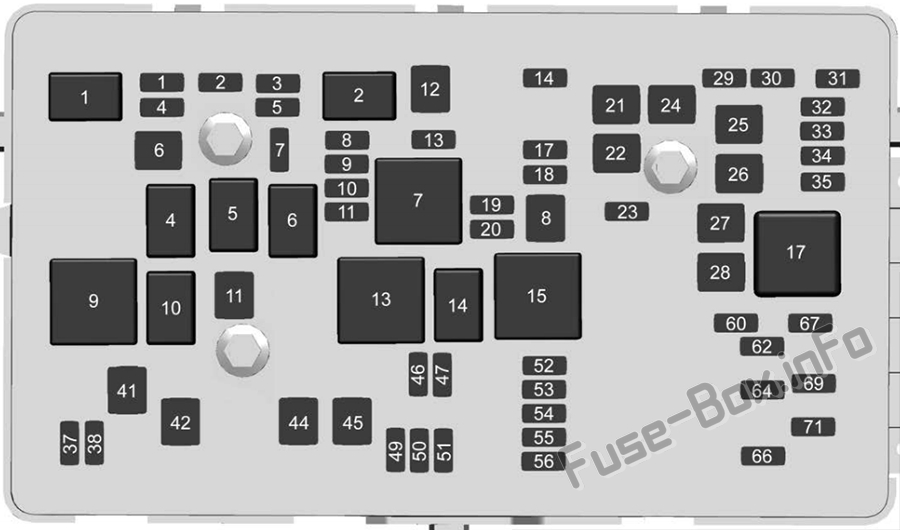

Моторного отсека
| № | Описание |
|---|---|
| 1 | Батарея модуля управления коробкой передач |
| 2 | 2017: Аккумулятор блока управления двигателем. 2018: Батарея модуля управления двигателем / Муфта кондиционера |
| 3 | Муфта кондиционера |
| 4 | -/Батарея модуля управления двигателем |
| 5 | Модуль управления двигателем/зажигание |
| 6 | Передний стеклоочиститель |
| 7 | Модуль управления двигателем |
| 8 | Катушки зажигания - даже |
| 9 | Катушки зажигания - нечетные |
| 10 | Модуль управления двигателем |
| 11 | 2017: Непрогулочный ОФ. 2018: Разное 1 |
| 12 | Стартер |
| 13 | Модуль управления коробкой передач/модуль управления шасси/зажигание |
| 14 | Кабина/насос охлаждающей жидкости |
| 17 | Кузов/зажигание2 |
| 18 | Блок отключения аккумуляторной батареи/зажигание |
| 19 | Аэрозатвор |
| 20 | Вспомогательный насос коробки передач |
| 21 | Задний электростеклоподъемник |
| 22 | Люк на крыше |
| 23 | Адаптивный круиз-контроль |
| 24 | Переднее электростеклоподъемник |
| 25 | Сохраненная вспомогательная мощность |
| 26 | насос АБС |
| 27 | Электрический стояночный тормоз |
| 28 | Задний обогреватель |
| 29 | Пассивный вход/пассивный старт |
| 30 | Соленоид вентиляции канистры |
| 31 | Левое переднее сиденье с подогревом |
| 32 | Блок управления кузовом 6 |
| 33 | Правое переднее сиденье с подогревом |
| 34 | клапан АБС |
| 35 | Усилитель |
| 37 | Правая фара дальнего света |
| 38 | Левая фара дальнего света |
| 41 | Вакуумный насос |
| 42 | 2017: Вентилятор охлаждения k2. 2018: Высокая скорость вентилятора охлаждения |
| 44 | Стартер 2 |
| 45 | 2017: Вентилятор охлаждения k1. 2018: Низкая скорость вентилятора охлаждения |
| 46 | Управление вентилятором охлаждения |
| 47 | 2017: ФТ без ходьбы. 2018: Разное 2 |
| 49 | Правая ксеноновая фара |
| 50 | Левая ксеноновая фара |
| 51 | Рог/Двойной рожок |
| 52 | Дисплей/зажигание |
| 53 | Кузов/зажигание |
| 54 | Панель приборов/ Зажигание |
| 55 | Наружное зеркало заднего вида |
| 56 | Передняя шайба |
| 60 | Зеркало с подогревом |
| 62 | Обнаружение препятствий |
| 64 | Датчик дождя/звук на заднем сиденье |
| 66 | Освобождение багажника |
| 67 | Модуль управления шасси |
| 69 | Датчик напряжения аккумулятора |
| 71 | Сиденье с памятью |
| Реле | |
| 1 | Муфта кондиционера |
| 2 | Стартер |
| 4 | Скорость переднего стеклоочистителя |
| 5 | Управление передним стеклоочистителем |
| 6 | Кабина/насос охлаждающей жидкости |
| 7 | Силовой агрегат |
| 8 | Вспомогательный насос коробки передач |
| 9 | 2017: Вентилятор охлаждения k2. 2018: Высокая скорость вентилятора охлаждения |
| 10 | 2017: Вентилятор охлаждения k3. 2018: Низкая скорость вентилятора охлаждения |
| 11 | Стартер |
| 13 | Управление вентилятором охлаждения k1 |
| 14 | HID-фара ближнего света |
| 15 | Запустить/завести |
| 17 | Задний обогреватель |
2019, 2020
Приборная доска
| № | Описание |
|---|---|
| 1 | Беспроводная зарядка |
| 2 | Задние стоп-сигналы/ плафоны освещения/ фонари заднего хода/ соленоид блокировки переключения передач/ лампы лужи |
| 3 | Светодиодный индикатор |
| 4 | Радио |
| 5 | Кластер/дополнительный разъем/HMI/USB/радио дисплей/проигрыватель компакт-дисков |
| 6 | Розетка питания консоли |
| 7 | Розетка питания на задней консоли |
| 8 | Открытие багажника/Нажатие педали тормоза/Индикаторы запуска без ключа/Подсветка выключателя аварийной сигнализации/CHMSL/ Реле тормоза/ Боковые габаритные огни/ Реле омывателя/Работа/ Реле запуска |
| 9 | Фонарь багажника/Правая фара ближнего света/ ДХО/Правый передний указатель поворота/Правый задний стояночный фонарь/Стоп-сигнал |
| 10 | Разблокировка двери |
| 11 | Передний вентилятор ОВКВ |
| 12 | Пассажирское сиденье с электроприводом |
| 13 | Водительское сиденье с электроприводом |
| 14 | Диагностический разъем |
| 15 | Подушка безопасности/СДМ |
| 16 | Правое заднее сиденье с подогревом |
| 17 | Контроллер ОВКВ |
| 18 | Логистика |
| 19 | Левое заднее сиденье с подогревом |
| 20 | Замок зажигания |
| 21 | Телематика |
| 22 | Управление на руле |
| 23 | Левая фара ближнего света/ДХО/Левый передний указатель поворота/Левый задний стояночный фонарь/Стоп-сигнал/Реле предохранителя |
| 24 | Светодиодный индикатор защиты от кражи/соленоид захвата ключа/реле запуска |
| 25 | Регулируемая/телескопическая рулевая колонка |
| 26 | 110 В переменного тока |
| Реле | |
| K1 | — |
| K2 | Логистика |
| K3 | Розетка |
Моторного отсека
| № | Описание |
|---|---|
| 1 | Батарея модуля управления коробкой передач |
| 2 | Аккумулятор блока управления двигателем / Муфта кондиционера |
| 3 | Муфта кондиционера |
| 4 | Аккумулятор модуля управления двигателем |
| 5 | Модуль управления двигателем/зажигание |
| 6 | Передний стеклоочиститель |
| 7 | Зажигание модуля управления двигателем |
| 8 | Катушки зажигания - даже |
| 9 | Катушки зажигания - нечетные |
| 10 | Модуль управления двигателем |
| 11 | Датчик массового расхода воздуха/температуры воздуха на впуске/влажности/температуры и давления воздуха на впуске/датчики O2 после каталитического нейтрализатора |
| 12 | Стартер/шестерня стартера |
| 13 | Модуль управления коробкой передач/модуль управления шасси/зажигание |
| 14 | Насос охлаждающей жидкости кабины |
| 17 | Вентиляция передних сидений/ Руль с подогревом |
| 18 | Блок отключения аккумулятора |
| 19 | Аэрозатвор |
| 20 | Вспомогательный насос коробки передач |
| 21 | Задний электростеклоподъемник |
| 22 | Люк на крыше |
| 23 | Адаптивный круиз-контроль |
| 24 | Переднее электростеклоподъемник |
| 25 | Сохраненная вспомогательная мощность |
| 26 | насос АБС |
| 27 | Электрический стояночный тормоз |
| 28 | Задний обогреватель |
| 29 | Пассивный вход/пассивный старт |
| 30 | Соленоид вентиляции канистры |
| 31 | Сиденье с подогревом - водитель |
| 32 | Регулятор яркости светодиодной подсветки/Ближний свет левой фары/Правый задний стоп-сигнал/поворотник/Реле RAP/Светодиодное окружающее освещение/ Потолочные лампы для чтения |
| 33 | Сиденье с подогревом -пассажирское |
| 34 | клапан АБС |
| 35 | Усилитель |
| 37 | Правая фара дальнего света |
| 38 | Левая фара дальнего света |
| 41 | Вакуумный насос |
| 42 | Высокая скорость вентилятора охлаждения |
| 44 | Управление стартером |
| 45 | Низкая скорость вентилятора охлаждения |
| 46 | Управление вентилятором охлаждения |
| 47 | Датчики O2 перед каталитическим нейтрализатором/соленоид продувки адсорбера |
| 49 | Правая ксеноновая фара |
| 50 | Левая ксеноновая фара |
| 51 | Horn |
| 52 | Дисплей/зажигание |
| 53 | Внутреннее зеркало заднего вида/камера заднего вида |
| 54 | Панель приборов/ Зажигание |
| 55 | Наружное зеркало заднего вида |
| 56 | Передняя шайба |
| 60 | Зеркало с подогревом |
| 62 | Обнаружение препятствий |
| 64 | Датчик дождя/звук на заднем сиденье |
| 66 | Освобождение багажника |
| 67 | Модуль управления шасси |
| 69 | Датчик напряжения аккумулятора |
| 71 | Сиденье с памятью |
| Реле | |
| 1 | Муфта кондиционера |
| 2 | Шестерня стартера |
| 4 | Скорость переднего стеклоочистителя |
| 5 | Управление передним стеклоочистителем |
| 6 | Кабина Насос охлаждающей жидкости/ Воздушный соленоид |
| 7 | Силовой агрегат |
| 8 | Вспомогательный насос коробки передач |
| 9 | Высокая скорость вентилятора охлаждения |
| 10 | Низкая скорость вентилятора охлаждения |
| 11 | Стартер |
| 13 | Управление вентилятором охлаждения |
| 14 | HID-фара ближнего света |
| 15 | Запустить/завести |
| 17 | Обогрев заднего стекла |
Дополнительная информация: Chevrolet Impala (2014-2020)
Когда дело доходит до сегмента седанов, Chevrolet предлагает одни из лучших автомобилей. Chevrolet Impala входит в число тех седанов, которые составляют конкуренцию лучшим автомобилям в своем классе. Эти модели десятого поколения были впервые представлены на автосалоне в Нью-Йорке в 2012 году, но производство началось в 2014 модельном году. Он входит в число лучших седанов и занимает первое место в получении максимальных оценок от потребителей. Эта многоуровневая модель оснащена шестиступенчатой автоматической коробкой передач. Режимы ручного переключения удерживают его на вершине.
Шевроле Импала: десятое поколение
В этих комплектациях есть разные варианты функций. Стандартная версия Impala оснащена 18-дюймовыми колесами со светодиодными дневными ходовыми огнями. Инновационные функции этой модели, такие как предупреждение о выходе из полосы движения, торможение для предотвращения столкновений, адаптивный круиз-контроль во всем диапазоне скоростей, предупреждение о столкновении вперед, предупреждение о перекрестном движении сзади, предупреждение о боковой слепой зоне, камера заднего вида и система помощи при парковке сзади.
Те, кто ищет мощный автомобиль со всеми функциями рядом с экономичным, могут выбрать его. Chevrolet Impala — полезная модель от известного бренда, в которой заложена суть превосходного автомобиля. Помимо этого, в этом автомобиле доступны различные функции безопасности, которые дают ему преимущество над другими конкурентами в том же сегменте. Это достойный автомобиль, оснащенный эффективными функциями.
В последующие годы эта модель претерпела некоторые привлекательные покрасочные работы, которые сделали ее весьма полезной. Небольшие функции, такие как беспроводная зарядка, являются лучшими среди всех и делают его подходящим выбором для технологически продвинутых покупателей. Все функции, такие как сиденья премиум-класса и ориентированные на безопасность, достаточно убедительны. Комфорт и удобство, достигнутые в этой модели, делают ее автомобилем высшего класса среди конкурентов.
