Предохранители и реле Chevrolet Lumina (1995-2001)

Схемы относятся к указанным годам и вариантам Chevrolet Lumina (1995-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема предохранителей Chevrolet Lumina 1995-2001 гг.

Схема предохранителей Chevrolet Lumina 1995-2001 гг.

Расположение блока предохранителей

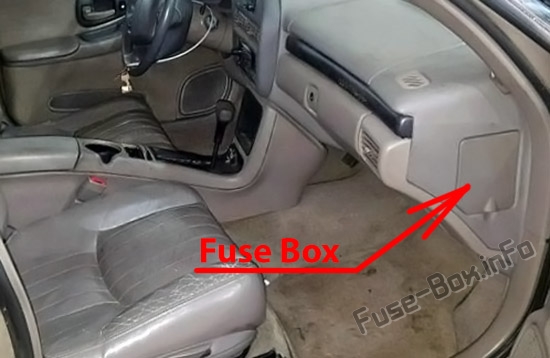

Блок предохранителей на приборной панели

Блок предохранителей находится за крышкой на панели приборов со стороны пассажира.Блок предохранителей на приборной панели

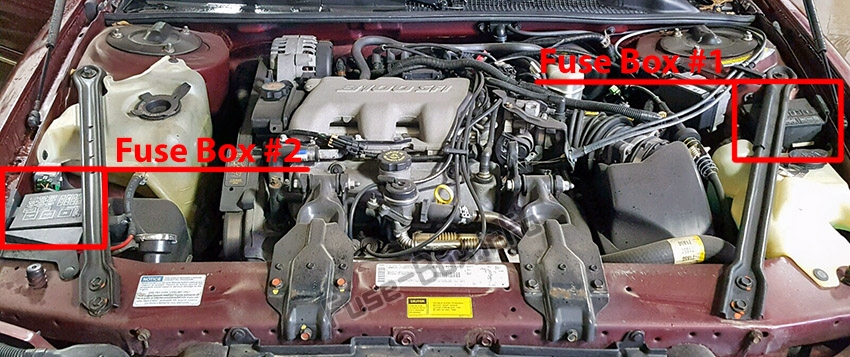

Блоки предохранителей в моторном отсеке

В моторном отсеке есть два блока предохранителей, один со стороны пассажира, другой со стороны водителя.Блоки предохранителей в моторном отсеке

Схемы блока предохранителей

1995, 1996, 1997

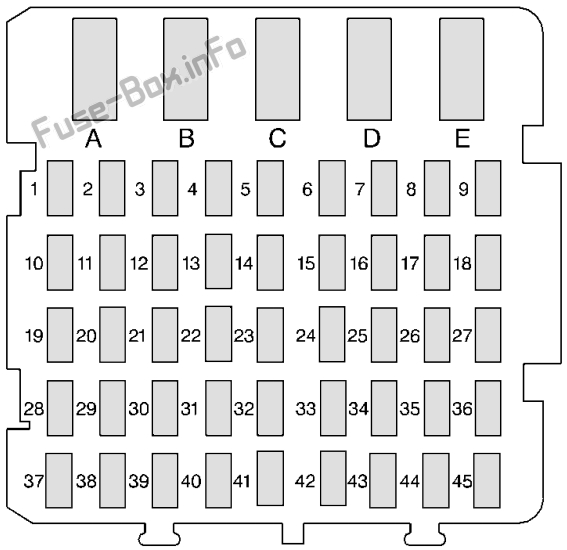

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (1995-1997 гг.)
№Описание
1ПРИКУРИВАТЕЛЬ — Прикуриватель на приборной панели и консоли
2Не используется
31995: Не используется;
1996: ДРЛ МДЛ;
1997: Не используется
41995: Не используется;

1996: HVAC #2 - Электромагнитный блок управления HVAC;

1997: HVAC - Соленоидный блок управления HVAC, двигатель смесителя, модуль DRL, головка управления HVAC, переключатель управления вентилятором
5МИГАЛКА ОПАСНОСТИ
61995: Не используется;

1996: ПРИНАДЛЕЖНОСТЬ СИЛЫ #2 - Блок управления подкрышным двигателем;

1997: RH SPOT LAMP (SEO)
7Не используется
8Не используется
9Не используется
10I/P ELECTRONICS BATTERY FEED — модуль звуковой сигнализации, электронный модуль управления тормозной системой (EBCM), модуль защиты от кражи, радио, ALDL
111995: ПОДУШКА БЕЗОПАСНОСТИ №2 — модуль датчиков и диагностики (SDM), реле стартера;

1996-1997: РЕЛЕ СТАРТЕРА
12ANTI-THEFT/PCM — Модуль защиты от кражи
131995: Не используется;
1996–1997: ABS — электронный блок управления тормозной системой (EBCM), реле ABS
14HVAC BLOWER MOTOR - Реле электродвигателя вентилятора
151995–1996: HVAC №1 — двигатель клапана температуры воздуха, модуль дневных ходовых огней (DRL), блок управления HVAC. Многофункциональный рычаг/переключатель круиз-контроля

1997: LH SPOT LAMP (SEO)
161995–1996: REAR DEFOG — переключатель обогревателя заднего стекла в сборе HVAC;

1997: Не используется
17Не используется
18Не используется
191995: POWER ACCESSORY (Power) # 1 - выключатели дверных замков;

1996–1997: POWER ACCESSORY (Power) # 1 — выключатели дверных замков, подсветка багажника, выключатель зеркал O/S
201995: Не используется;
1996-1997: Блок управления POWER ACCESSORY #2 (люк на крыше)
211995: ПОДУШКА БЕЗОПАСНОСТИ № 1 — датчики и диагностика
Модуль (СДМ);

1996–1997: AIR BAG — система подушек безопасности
221995–1996 годы: не использовался;

1997: КРУИЗ-КОНТРОЛЬ — выключатель круиз-контроля
23СТОП-ЛАМПЫ - Переключатель TCC/Brakc
241995: HVAC #2 - блок управления HVAC, блок соленоидов;
1996: КРУИЗ-КОНТРОЛЬ;
1997: Не используется
251995–1996 годы: не использовался;
1997: АНГЛИЙСКИЙ/МЕТРИЧЕСКИЙ (SEO)
26Не используется
27Не используется
28CTSY LAMPS - Vanily Mirrors, реле обогревателя (1995, 1996), лампа отсека I / P, лампа вежливости и чтения заголовка, зеркало заднего вида с подсветкой I / S, купольная лампа
29WIPER - Переключатель стеклоочистителя
30СИГНАЛ ПОВОРОТА - мигалка указателя поворота
31Не используется
32POWER LOCKS — реле дверных замков, приемник бесключевого доступа
331995: ABS - электронный блок управления тормозами (EBCM), реле ABS;
1996: Не используется;
1997: МОДУЛЬ ДХО
34Не используется
35Не используется
36Не используется
371995–1996 годы: не использовался;
1997: REAR DEFOG - Переключатель обогревателя заднего стекла в сборе HVAC
381995: РАДИО - Радио;
1996-1997: РАДИО - Радио, радиопереключатели на рулевом колесе, падение мощности
39I/P ELECTRONICS IGNITION FEED — переключатель фар, выключатель круиз-контроля (1995, 1996), модуль датчиков и диагностики (1995, 1996), переключатель TCC/тормоза, комбинация приборов, модуль звуковой сигнализации, приемник бесключевого доступа, переключатель BTSI
40Не используется
411995–1996 годы: не использовался;
1997: ПАДЕНИЕ МОЩНОСТИ
421995–1996 годы: не использовался;
1997: УЛУЧШЕННЫЙ ИСПАРИТЕЛЬ, СОЛЕНОИД
43Не используется
44Не используется
45Не используется
Автоматический выключатель
AНе используется
BНе используется
CЭлектрические стеклоподъемники
DСиденья с электроприводом
EНе используется

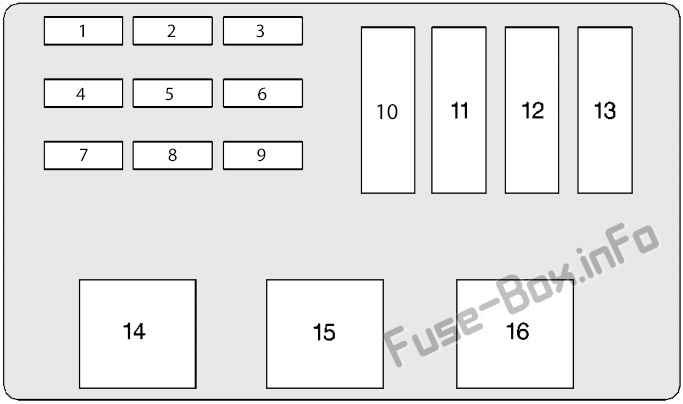

Блок предохранителей в моторном отсеке №1 (со стороны водителя)

Блок предохранителей в моторном отсеке №1 (со стороны водителя)

Назначение предохранителей в моторном отсеке в блоке предохранителей №1 (1995-1997 гг.)
№NameОписание
1Не используется
2Не используется
3Не используется
4FAN#3 или FOG LPS1995-1996: противотуманные фары;
1997: Эстафета FAN CONT # 3
5ПАРК ЛПСПереключатель фар
6HORNРеле звукового сигнала, лампа подкапотного пространства
7ABS1995: Не используется;
1996-1997: Антиблокировочная тормозная система
8Не используется
9ВАР P/S1996: Рулевое управление EVO;
1997: Не используется
10ЗАЖИГАНИЕ SW2 1995-1996: Блок повышения I/P: PWR WDO и автоматический выключатель D; Электроцентр подкапотного пространства со стороны пассажира: предохранители TCC и ENG EMIS;

1997: Не используется
11ЗАЖИГАНИЕ SW11995–1996: Блок предохранителей I/P: предохранители радиоприемника, стеклоочистителя, ОВКВ, АБС и указателя поворота; Электрический центр под капотом со стороны пассажира: предохранители F/IJN, ECM IGN и ЭЛЕК ИГН;

1997: Блок предохранителей I / P: радио, стеклоочиститель, HVAC, ABS и предохранители указателей поворота PWR WDO и автоматический выключатель D; Электрический центр подкапотного пространства со стороны пассажира: предохранители F/IJN, ECM IGN, TCC, ENG EMIS и ЭЛЕК ИГН
12HD ЛПСАвтоматический выключатель к выключателю фар
13ABSРеле АБС
Реле
14ABSАнтиблокировочная тормозная система
15FAN CONT #3 или FOG LPS1995: Противотуманные фары;
1996: Не используется;
1997: Дополнительный вентилятор охлаждения (со стороны пассажира)
16HORNHorn

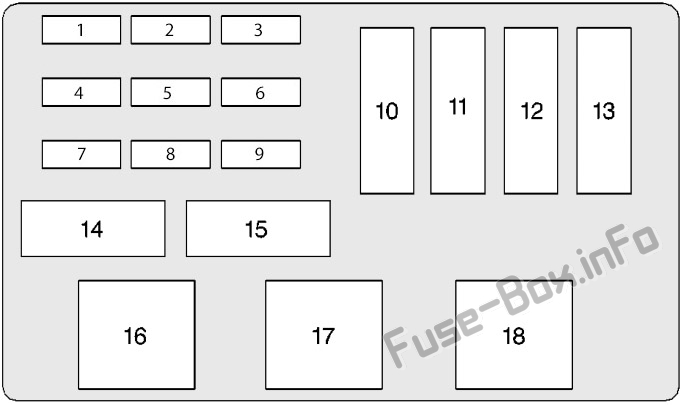

Блок предохранителей в моторном отсеке №2 (со стороны пассажира)

Блок предохранителей в моторном отсеке №2 (со стороны пассажира)

Назначение предохранителей в моторном отсеке в блоке предохранителей №2 (1995-1997 гг.)
№NameОписание
1ВОЗДУХА. PMP1995: Не используется;
1996: А.И.Р. Реле;
1997: Не используется
2R/CMPT ОТНОСУдаленное открытие багажника, фонари заднего хода (1996, 1997)
3ПКМ летучая мышь или ECM BAT1995: Модуль управления трансмиссией (PCM), топливный насос/датчик давления масла, реле топливного насоса, реле вентилятора №1;

1996–1997: Модуль управления трансмиссией (PCM), топливный насос, реле топливного насоса, реле вентилятора №1 и №2.
4TCC1995: Автоматическая коробка передач, переключатель диапазона коробки передач (только VIN M);
1996-1997: не используется
5КОНДИЦИОНЕР ПРОДОЛЖ. или ENG EMIS1995: Генератор, цифровой клапан рециркуляции выхлопных газов (DEGR), электромагнитный клапан продувки адсорбера улавливания паров топлива (EVAP), датчик кислорода с подогревом, реле вентилятора Cont # 2, реле кондиционера CMPR (только VIN M);

1996–1997: Реле кондиционера CMPR (только VIN M)
6КРУИЗ или ТРАНС или TCC1995: Модуль круиз-контроля, реле CMPR кондиционера (только VIN X);

1996–1997: Автоматическая коробка передач, переключатель диапазонов коробки передач (только VIN M)
7F/INJN1995: Топливные форсунки, 24-кратный датчик положения коленчатого вала с высоким разрешением, датчик положения распредвала;

1996-1997: Топливные форсунки
8ПКМ ЗАЖИГАНИЕ или ECM IGN1995: Модуль управления трансмиссией (PCM), датчик массового расхода воздуха (MAF) (только VIN X);

1996–1997: Модуль управления трансмиссией (PCM), датчик массового расхода воздуха (MAF) (только VIN X), EGR, CCP, кислородный датчик, переключатель вакуумного бачка, реле вентилятора № 2 (1996)
9ЭЛЕК ИГНМодуль управления электронным зажиганием (EI)
10Блок предохранителей I/P
111995-1996: Эстафета ВЕНТИЛЯТОР КОНТ #1;
1997: Не используется
121995–1996: Электрический центр под капотом со стороны пассажира и блоки предохранителей I/P: предохранители 5, 14, 23 и 32;

1997: Электрический центр под капотом со стороны пассажира, реле F/PMP, вентиляторы охлаждения №1 и №2, реле зажигания, переключатель P/N
131995–1996: Реле ВЕНТИЛЯТОР КОНТ #2 и блок предохранителей I/P: предохранитель 16, автоматический выключатель сиденья с электроприводом D;
1997: Реле FAN CONT # 1
Реле
14ТОПЛИВНЫЙ НАСОСТОПЛИВНЫЙ НАСОС
15кондиционер CMPRкондиционер CMPR
16ВЕНТИЛЯТОР КОНТ #2Дополнительный вентилятор охлаждения (со стороны пассажира)
17ВЕНТИЛЯТОР КОНТ #1Первичный вентилятор охлаждения (со стороны водителя)
181995: Не используется;
1996-1997: Реле зажигания

1998, 1999, 2000, 2001

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (1998-2001 гг.)
№Описание
1Прикуриватель — Приборная панель и консоль Прикуриватель
2Не используется
3Не используется
4HVAC — Электромагнитный блок управления HVAC, двигатель смесителя, модуль DRL, головка управления HVAC, реле обогревателя, цифровой спидометр (S.E.O.)
5Опасность Flasher
6Правая прожекторная лампа (SEO)
7Реле стартера
8Не используется
9Не используется
10Батарея электроники I/P — модуль звуковой сигнализации, электронный модуль управления тормозной системой (EBCM), модуль защиты от кражи, радио, DLC
11Аксессуар питания № 2 — блок управления люком в крыше, (SEO) Подача аксессуаров
12Anti-Theft/PCM — Модуль защиты от кражи, Модуль управления силовым агрегатом, (PCM) Реле системы зажигания
13ABS — электронный блок управления тормозной системой (EBCM), реле ABS
14Электродвигатель вентилятора HVAC — реле электродвигателя вентилятора
15Левая прожекторная лампа (SEO)
16Управление на рулевом колесе №1 — Подсветка радиоуправления на рулевом колесе
17Не используется
18Не используется
19Аксессуар питания № 1 — выключатели дверных замков, лампа освещения багажника, выключатель наружного зеркала заднего вида, (S.E.O.) Аварийная лампа на крышке заднего отсека автомобиля или лампы на оконной панели
20Управление на рулевом колесе №2 — управление радио на рулевом колесе
21Подушка безопасности — система подушек безопасности
22Круиз-контроль — выключатель круиз-контроля, модуль круиз-контроля, переключатели круиз-контроля указателей поворота
23Стоп-сигналы - Выключатель стоп-сигнала (тормоз)
24Не используется
25Английский/метрический (SEO)
26Не используется
27Не используется
28Лампы CTSY — зеркала заднего вида, лампа отсека I/P, зеркало заднего вида с подсветкой I/S, купольная лампа
29Стеклоочиститель - Переключатель стеклоочистителя
30Сигнал поворота - мигалка указателя поворота
31Не используется
32Замки с электроприводом — реле дверных замков, приемник дистанционного доступа без ключа
33DRL MDL — модуль дневных ходовых огней, дополнительный переключатель (SEO)
34Не используется
35Не используется
36Не используется
37Обогрев заднего стекла — реле включения обогревателя заднего стекла
38Радио, Падение мощности
39Электроника I/P Питание зажигания — переключатель фар, комбинация приборов, модуль звуковой сигнализации, приемник бесключевого доступа, переключатель стоп-сигнала (TCC и BTSI) (S.E.O.) Дополнительный переключатель
40Не используется
41Падение силы
42испар. Сол. - Электромагнитный клапан вентиляции адсорбера (EVAP)
43Не используется
44Не используется
45Не используется
Автоматические выключатели
AНе используется
BНе используется
CЭлектрические стеклоподъемники
DСиденья с электроприводом
EНе используется

Блок предохранителей в моторном отсеке №1 (со стороны водителя)

Блок предохранителей в моторном отсеке №1 (со стороны водителя)

Назначение предохранителей в моторном отсеке в блоке предохранителей №1 (1998-2001 гг.)
№NameОписание
1Не используется
2Не используется
3Не используется
4ВЕНТИЛЯТОР №3Реле ВЕНТИЛЯТОРА №3
5ПАРК ЛПСПереключатель фар
6HORNРеле звукового сигнала
7ABSАнтиблокировочная тормозная система
8Не используется
9Не используется
10Не используется
11Автоматический выключатель C, реле стартера, блок управления Str Whl № 2, блок питания № 2 и реле защиты от кражи
12HD ЛПС — автоматический выключатель к выключателю фар
13АБС - Реле АБС
Реле
14ABS — антиблокировочная тормозная система
15ВЕНТИЛЯТОР №3 — Дополнительный вентилятор охлаждения (со стороны пассажира)
16HORN

Блок предохранителей в моторном отсеке №2 (со стороны пассажира)

Блок предохранителей в моторном отсеке №2 (со стороны пассажира)

Назначение предохранителей в моторном отсеке в блоке предохранителей №2 (1998-2001 гг.)
№NameОписание
1Не используется
2R/CMPT ОТНОСДистанционное открывание багажника, фонари заднего хода, приемник дистанционного управления дверным замком
3ПКМ летучая мышьМодуль управления силовым агрегатом (PCM), реле топливного насоса, реле вентилятора №1 и №2
4Не используется
5КОНДИЦИОНЕР ПРОДОЛЖ.Реле управления кондиционером
6ТРАНСАвтоматическая коробка передач
7F/INJNТопливные форсунки
8ПКМ ЗАЖИГАНИЕДатчик массового расхода воздуха (MAF) Датчики кислорода с подогревом № 1 и № 2 Выбросы паров топлива (EVAP) Электромагнитный клапан продувки адсорбера
9ЭЛЕК ИГНМодуль управления электронным зажиганием (EI)
10Блок предохранителей I/P
11Не используется
12Электрический центр под капотом со стороны пассажира, реле системы зажигания, предохранитель R/Cmpt Rel, предохранитель PCM Bat
13Реле вентилятора №1
Реле
14Топливный насос
15Компрессор кондиционера
16Fan Cont #2 — Дополнительный вентилятор охлаждения (со стороны пассажира)
17Вентилятор, конт. №1 — первичный вентилятор системы охлаждения (со стороны водителя)
18Игн Сист
