Предохранители и реле Chevrolet Malibu (1997-2003)
Схемы относятся к указанным годам и вариантам Chevrolet Malibu (1997-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Малибу 1997-2003 гг.
Предохранитель прикуривателя/розетки в Шевроле Малибу предохранитель №34 в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей панели приборов №1 (со стороны водителя)
Блок предохранителей панели приборов №1 (со стороны водителя)
Расположение блока предохранителей

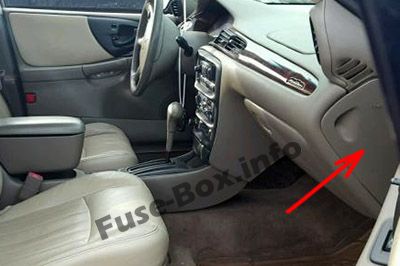

Он расположен со стороны водителя на панели приборов, за крышкой.

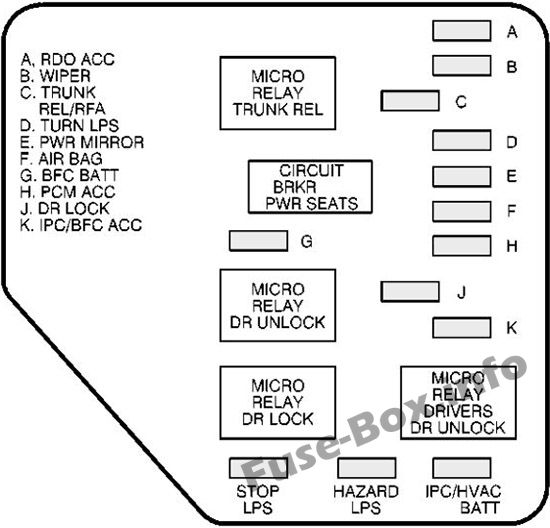

Схема блока предохранителей
| Fuse | Применение |
|---|---|
| A | 1997-2000: Радио 2001–2003 годы: не используется |
| B | Дворники |
| C | Открытие багажника и дистанционное управление замком |
| D | Сигнал поворота |
| E | Зеркала с электроприводом |
| F | Воздушная подушка |
| G | Модуль управления функциями кузова |
| H | Модуль управления силовым агрегатом |
| J | Дверные замки |
| K | Модуль управления функциями кузова, приборная панель |
| ЦЕПЬ BRKR PWR СИДЕНЬЯ | Сиденья с электроприводом |
| МИКРОРЕЛЕ DR РАЗБЛОКИРОВКА | Дверные замки |
| МИКРОРЕЛЕ DR LOCK | Дверные замки |
| РАЗБЛОКИРОВКА ДРАЙВЕРОВ МИКРОРЕЛЕ | 1997: Не используется 1998-2003: Дверные замки |
| СТОП ЛПС | Стоп-сигналы |
| ОПАСНОСТЬ ЛПС | Аварийные огни |
| ПК/ОВКВ БАТТ | Комбинация приборов, климат-контроль |
Блок предохранителей панели приборов №2 (со стороны пассажира)
Блок предохранителей панели приборов №2 (со стороны пассажира)
Расположение блока предохранителей

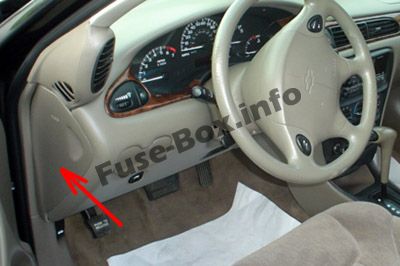

Он расположен со стороны пассажира на панели приборов, за крышкой.

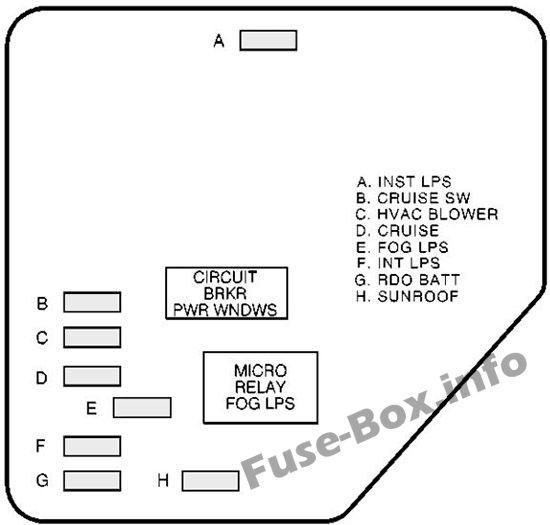

Схема блока предохранителей
| Fuse | Применение |
|---|---|
| A | Подсветка приборной панели, регулятор яркости (диммер) |
| B | Переключатели круиз-контроля |
| C | Система климат-контроля |
| D | Круиз-контроль |
| E | Противотуманные фары |
| F | Лампы освещения салона, блок управления функциями кузова |
| G | Радио |
| H | Люк на крыше |
| ЦЕПЬ БРКР PWR WNDWS | Электрические стеклоподъемники |
| МИКРОРЕЛЕ ПРОТИВОТУМАННАЯ LPS | Противотуманные фары |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

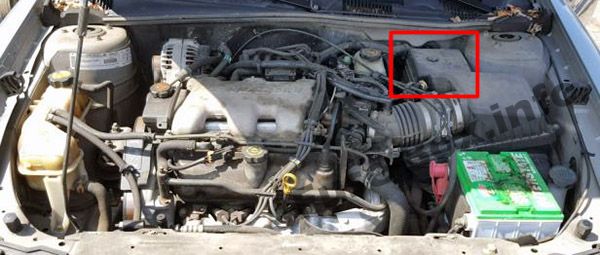

Он расположен в моторном отсеке, рядом с воздухоочистителем.

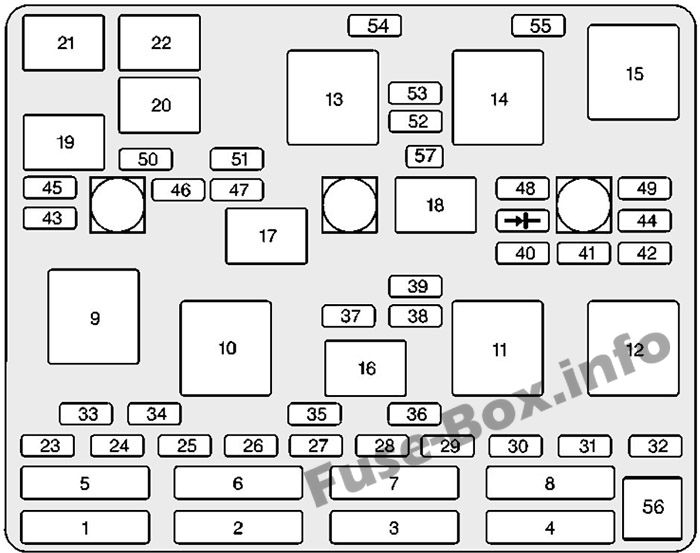

Схема блока предохранителей
| № | Применение |
|---|---|
| Макси-предохранители | |
| 1 | Выключатель зажигания |
| 2 | 1997–1999: левосторонние электрические центральные сиденья с электроприводом, зеркала с электроприводом, дверные замки, открывание багажника и дистанционное управление замком. 2000–2003: Правая электрическая центральная противотуманная фара, радио, блок управления функциями кузова, внутреннее освещение. |
| 3 | 1997–1999: Левые электрические центральные стоп-сигналы, аварийная сигнализация, блок управления функциями кузова, приборная панель, система климат-контроля. 2000–2003: Левый электрический центр — стоп-сигналы, аварийная сигнализация, блок управления функциями кузова, приборная панель, система климат-контроля. |
| 4 | 1997–1999: Правые электрические центральные противотуманные фары, радио, блок управления функциями кузова, внутренние лампы 2000-2003: Антиблокировочная система тормозов |
| 5 | Выключатель зажигания |
| 6 | Не используется / A.I.R. |
| 7 | 1997-1999: Антиблокировочная система тормозов 2000–2003: Левые электрические центральные сиденья с электроприводом, зеркала с электроприводом, дверные замки, открывание багажника и дистанционное управление замком. |
| 8 | 1997–1999: Вентиляторы охлаждения 2000–2003: Вентиляторы охлаждения №1 |
| Мини-реле | |
| 9 | Задняя защита от запотевания |
| 10 | Не используется / A.I.R. |
| 11 | Не используется |
| 12 | Охлаждающий вентилятор №1 |
| 13 | Вентилятор HVAC (климат-контроль) |
| 14 | Охлаждающий вентилятор №2 |
| 15 | Охлаждающий вентилятор |
| Микрореле | |
| 16 | Компрессор кондиционера |
| 17 | Не используется |
| 18 | Топливный насос |
| 19 | Автоматическое управление освещением |
| 20 | Автоматическое управление освещением |
| 21 | Horn |
| 22 | Дневные ходовые огни (ДХО) |
| Мини-предохранители | |
| 23 | Запасной держатель предохранителя |
| 24 | Запасной держатель предохранителя |
| 25 | Запасной держатель предохранителя |
| 26 | Запасной держатель предохранителя |
| 27 | Запасной держатель предохранителя |
| 28 | Запасной держатель предохранителя |
| 29 | Запасной держатель предохранителя |
| 30 | Запасной держатель предохранителя |
| 31 | Запасной держатель предохранителя |
| 32 | Запасной держатель предохранителя |
| 33 | Задняя защита от запотевания |
| 34 | Дополнительные розетки, прикуриватель |
| 35 | 1997-1999: Антиблокировочная система тормозов 2000-2003: Генератор |
| 36 | 1997-1999: Антиблокировочная система тормозов 2000–2003 годы: не используется |
| 37 | Компрессор кондиционера, блок управления функциями кузова |
| 38 | Автоматическая коробка передач |
| 39 | Модуль управления силовым агрегатом, зажигание |
| 40 | Антиблокировочная система тормозов (АБС) |
| 41 | Система зажигания |
| 42 | Фонари заднего хода, блокировка переключения передач с тормозом |
| 43 | Horn |
| 44 | PCM |
| 45 | Парковочные огни |
| 46 | 1997-2000: Обдув заднего стекла, дневные ходовые огни, система климат-контроля. 2001-2003: Система климат-контроля |
| 47 | 1997-2000: Модуль управления силовым агрегатом, система рециркуляции отработавших газов, датчик кислорода с подогревом. 2001–2003: Клапан продувки адсорбера, модуль управления силовым агрегатом, система рециркуляции отработавших газов, датчик кислорода с подогревом. |
| 48 | Топливный насос, форсунки |
| 49 | 1997-1999: Генератор 2000–2003 годы: не используется |
| 50 | Правая фара |
| 51 | Левая фара |
| 52 | Охлаждающий вентилятор |
| 53 | Вентилятор HVAC (климат-контроль) |
| 54 | Не используется |
| 55 | 2000-2003: Охлаждающий вентилятор №2 Земля |
| 56 | Съемник предохранителей |
| 57 | 1997-1999: Tach Test Point для диагностических испытаний 2000–2003 годы: не используется |
