Предохранители и реле Chevrolet Malibu (2004-2007)
Схемы относятся к указанным годам и вариантам Chevrolet Malibu (2004-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Малибу 2004-2007 гг.
Предохранители прикуривателя (розетки) в Шевроле Малибу являются предохранители №12 (дополнительное питание 2) и №20 (прикуриватель, розетка дополнительного питания) в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей в салоне

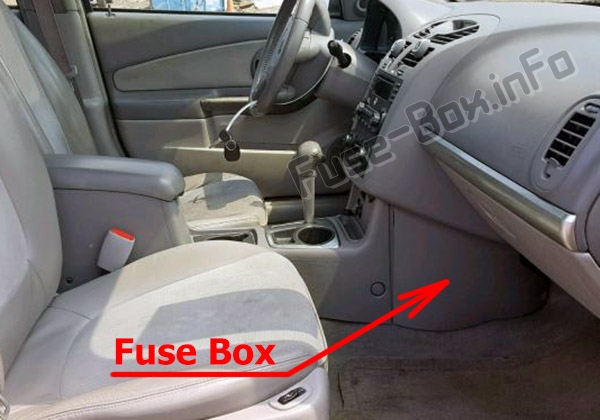

Расположение блока предохранителей
Он расположен со стороны пассажира в нижней части приборной панели у пола, за крышкой.

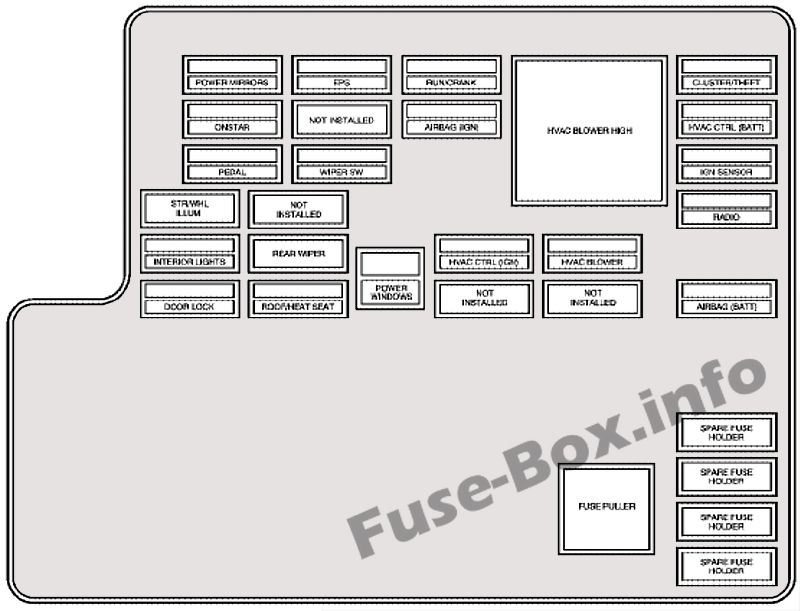

Схема блока предохранителей
| Name | Применение |
|---|---|
| ЗЕРКАЛА С ПРИВОДОМ | Зеркала с электроприводом |
| EPS | Электроусилитель руля |
| РАБОТАЕТ/ПРОВОДИТ | Круиз-контроль, электронный выбор диапазона, управление переключением передач водителя, индикатор состояния подушки безопасности пассажира |
| ВЕНТИЛЯТОР HVAC HIGH (реле) | Система климат-контроля |
| КЛАСТЕР/ КРАЖА | Комбинация приборов, противоугонная система |
| ОНСТАР | Система OnStar |
| НЕ УСТАНОВЛЕН | Не используется |
| ПОДУШКА БЕЗОПАСНОСТИ (ЗАЖИГАНИЕ) | Система подушек безопасности |
| КОНТРОЛЬ ОВКВ (БАТТ) | Система климат-контроля |
| ПЕДАЛЬ | Регулируемая педаль газа и тормоза |
| ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ | Переключатель стеклоочистителя/омывателя ветрового стекла |
| ДАТЧИК ЗАЖИГАНИЯ | Выключатель зажигания |
| СИЛ/БХ ILLUM | Подсветка органов управления на руле |
| НЕ УСТАНОВЛЕН | Не используется |
| РАДИО | Аудио система |
| ВНУТРЕННЕЕ ОСВЕЩЕНИЕ | Верхнее освещение, освещение багажника/груза |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Система заднего стеклоочистителя/насос омывателя |
| УПРАВЛЕНИЕ ОВКВ (ЗАЖИГАНИЕ) | Система климат-контроля |
| ВОЗДУХОДУВКА ОВКВ | Система климат-контроля |
| ЗАМОК | Автоматическая система блокировки дверей |
| КРЫША/СИДЕНЬЕ С ПОДОГРЕВОМ | Люк на крыше, подогрев сидений, зеркало заднего вида с автоматическим затемнением, компас, задний стеклоочиститель/омыватель |
| ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ | Переключатель стеклоподъемника |
| НЕ УСТАНОВЛЕН | Не используется |
| НЕ УСТАНОВЛЕН | Не используется |
| ПОДУШКА БЕЗОПАСНОСТИ (АККУМУЛЯТОР) | Система подушек безопасности |
| СЪЕМНИК ПРЕДОХРАНИТЕЛЯ | Съемник предохранителей |
| ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ | Запасной |
| ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ | Запасной |
| ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ | Запасной |
| ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ | Запасной |
Блок предохранителей в моторном отсеке

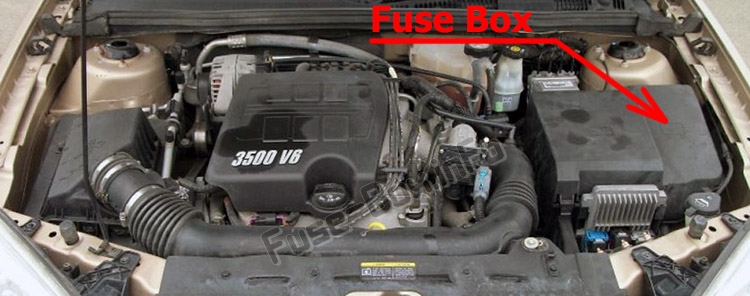

Расположение блока предохранителей
Он расположен в моторном отсеке (слева), под крышкой.

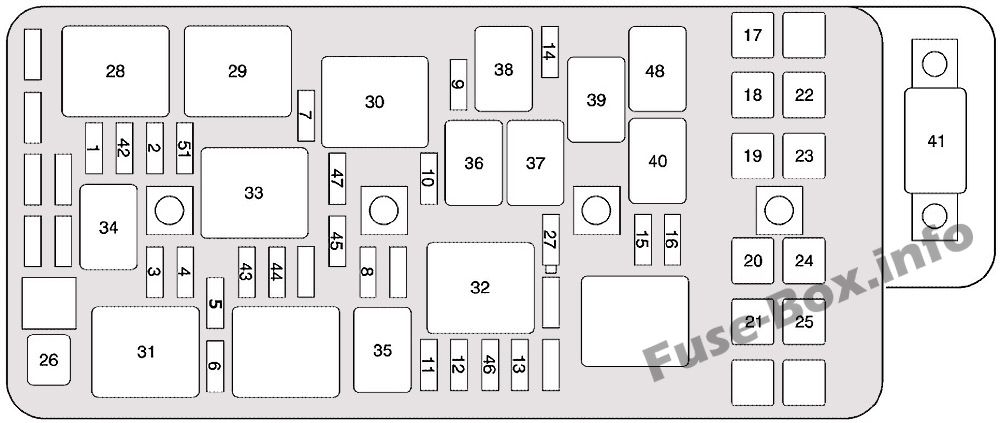

Схема блока предохранителей
| Name | Применение |
|---|---|
| 1 | Муфта кондиционера |
| 2 | Электронное управление дроссельной заслонкой |
| 3 | Модуль управления двигателем (IGN 1) (V6) |
| 4 | Передача инфекции |
| 5 | 2004-2005: Топливные форсунки |
| 6 | Эмиссия 1 |
| 7 | Ближний свет левой фары |
| 8 | Horn |
| 9 | Ближний свет правой фары |
| 10 | Передние противотуманные фары |
| 11 | Левая фара дальнего света |
| 12 | Дальний свет правой фары |
| 13 | Модуль управления двигателем (BATT) (L4) |
| 14 | Стеклоочиститель |
| 15 | Антиблокировочная тормозная система |
| 16 | Модуль управления двигателем (IGN 1) (L4) |
| 17 | Охлаждающий вентилятор 1 |
| 18 | Охлаждающий вентилятор 2 |
| 19 | Реле запуска |
| 20 | ИБКМ 1 |
| 21 | ИБКМ (Р/К) |
| 22 | Задний электрический центр 1 |
| 23 | Задний электрический центр 2 |
| 24 | Антиблокировочная тормозная система |
| 25 | IBCM2 |
| 26 | Стартер |
| 27 (ДИОД) | Стеклоочиститель |
| 41 | Электроусилитель руля |
| 42 | Модуль управления коробкой передач |
| 43 | Модуль зажигания |
| 44 | 2006-2007: Топливные форсунки |
| 45 | Задние кислородные датчики |
| 46 (резистор) | Диагностика стоп-сигнала |
| 47 | Дневные ходовые огни |
| 51 | Модуль управления двигателем (BATT) (V6) |
| Реле | |
| 28 | Охлаждающий вентилятор 1 |
| 29 | Режим охлаждающего вентилятора Последовательный/параллельный |
| 30 | Охлаждающий вентилятор 2 |
| 31 | Стартер |
| 32 | Работа/запуск, зажигание |
| 33 | Силовой агрегат |
| 34 | Муфта кондиционера |
| 35 | Фары дальнего света |
| 36 | Передние противотуманные фары |
| 37 | Horn |
| 38 | Фары ближнего света |
| 39 | Стеклоочиститель 1 |
| 40 | Стеклоочиститель 2 |
| 48 | Дневные ходовые огни |
Блок предохранителей в багажном отделении

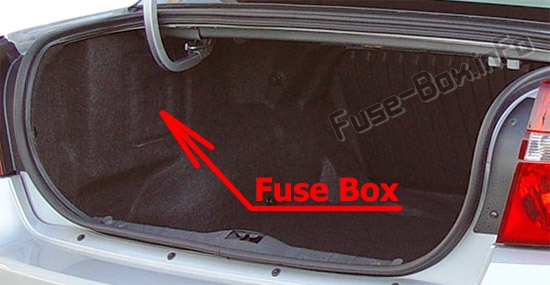

Расположение блока предохранителей
Блок предохранителей в задней части салона находится в багажном отделении (слева), за крышкой.

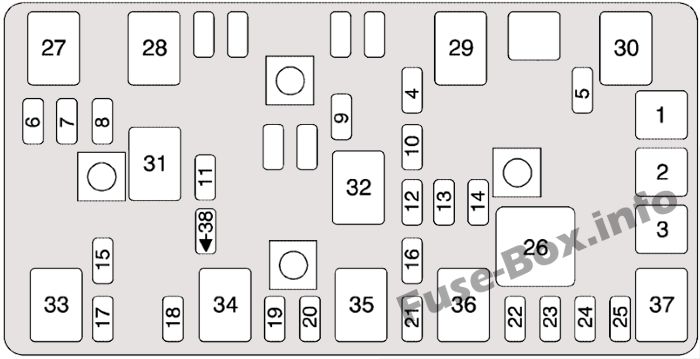

Схема блока предохранителей
| Name | Применение |
|---|---|
| 1 | Не используется |
| 2 | Органы управления сиденьем водителя |
| 3 | Не используется |
| 4 (резистор) | Цилиндр замка двери водителя / Не используется |
| 5 | эмиссия |
| 6 | Парковые фонари |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Люк на крыше |
| 11 | Не используется |
| 12 | Вспомогательная мощность 2 |
| 13 | Не используется |
| 14 | Подогрев сидений |
| 15 | Не используется |
| 16 | Система удаленного доступа без ключа, спутниковое радио XM, развлекательная система для пассажиров задних сидений, Homelink |
| 17 | Резервные лампы |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Прикуриватель, дополнительная розетка |
| 21 | Не используется |
| 22 | Ствол |
| 23 | Обогрев заднего стекла |
| 24 | Подогрев зеркал |
| 25 | Топливный насос |
| Реле | |
| 26 | Обогрев заднего стекла |
| 27 | Парковые фонари |
| 28 | Не используется |
| 29 | Не используется |
| 30 | Не используется |
| 31 | Не используется |
| 32 | Не используется |
| 33 | Резервные лампы |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Ствол |
| 37 | Топливный насос |
| 38 (диод) | Багажник, грузовые лампы |
