Предохранители и реле Chevrolet Malibu (2008-2012)

Схемы относятся к указанным годам и вариантам Chevrolet Malibu (2008-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Расположение предохранителей Шевроле Малибу 2008-2012 гг.

Расположение предохранителей Шевроле Малибу 2008-2012 гг.

Предохранитель прикуривателя (розетки) в Шевроле Малибу это предохранитель №20 в блоке предохранителей в багажном отделении.

Блок предохранителей в салоне

Расположение блока предохранителей

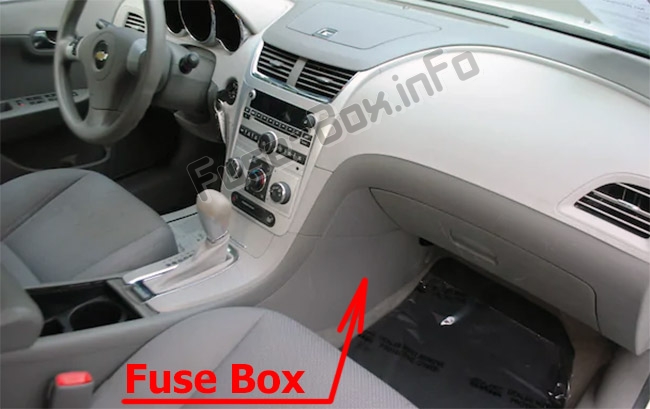

Он расположен со стороны пассажира в нижней части приборной панели у пола, за крышкой.Расположение блока предохранителей

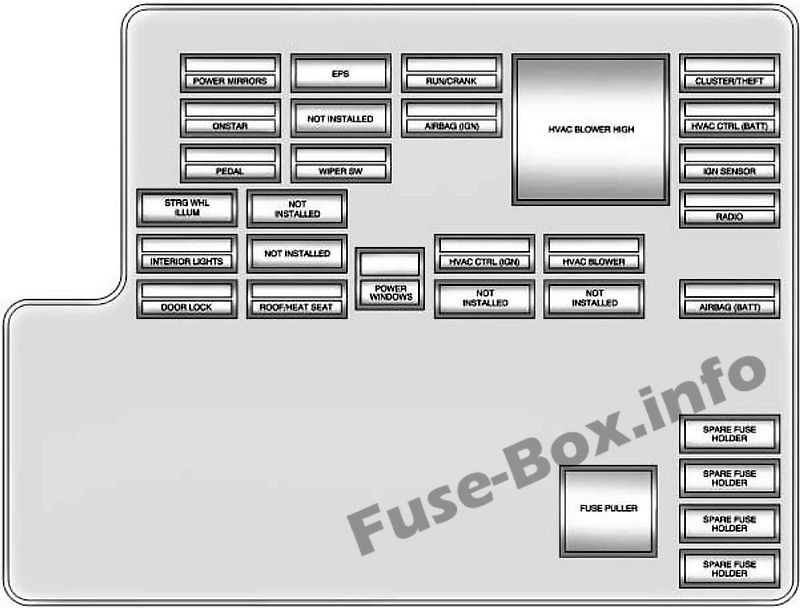

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в салоне автомобиля
NameПрименение
ЗЕРКАЛА С ПРИВОДОМЗеркала с электроприводом
EPSЭлектроусилитель руля
РАБОТАЕТ/ПРОВОДИТПереключатель круиз-контроля, индикатор состояния подушки безопасности пассажира
ВОЗДУХОДУВКА HVAC ВЫСОКАЯОтопление Вентиляция Кондиционер Вентилятор — реле высокой скорости
КЛАСТЕР/КРАЖАКомбинация приборов, противоугонная система
ОНСТАРOnStar (при наличии)
НЕ УСТАНОВЛЕННе используется
ПОДУШКА БЕЗОПАСНОСТИ (ЗАЖИГАНИЕ)Подушка безопасности (зажигание)
УПРАВЛЕНИЕ ОВКВ (БАТТ)Отопление, вентиляция, кондиционирование воздуха, диагностический соединительный разъем (аккумулятор)
ПЕДАЛЬНе используется
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙПереключатель стеклоочистителя/омывателя ветрового стекла
ДАТЧИК ЗАЖИГАНИЯВыключатель зажигания
STRG WHL ILLUMПодсветка рулевого колеса
НЕ УСТАНОВЛЕННе используется
РАДИОАудио система
ВНУТРЕННЕЕ ОСВЕЩЕНИЕВнутренние лампы
НЕ УСТАНОВЛЕННе используется
ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИЭлектрические стеклоподъемники
КОНТРОЛЬ HVAC (IGN)Отопление Вентиляция Кондиционирование воздуха Управление (зажигание)
ВОЗДУХОДУВКА ОВКВОтопление Вентиляция Кондиционер Переключатель вентилятора
ЗАМОКДверные замки
КРЫША/СИДЕНЬЕ С ПОДОГРЕВОМЛюк на крыше, подогрев сидений
НЕ УСТАНОВЛЕННе используется
НЕ УСТАНОВЛЕННе используется
ПОДУШКА БЕЗОПАСНОСТИ (АККУМУЛЯТОР)Подушка безопасности (аккумулятор)
ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯЗапасной держатель предохранителя
ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯЗапасной держатель предохранителя
ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯЗапасной держатель предохранителя
ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯЗапасной держатель предохранителя
СЪЕМНИК ПРЕДОХРАНИТЕЛЯСъемник предохранителей

Блок предохранителей в моторном отсеке

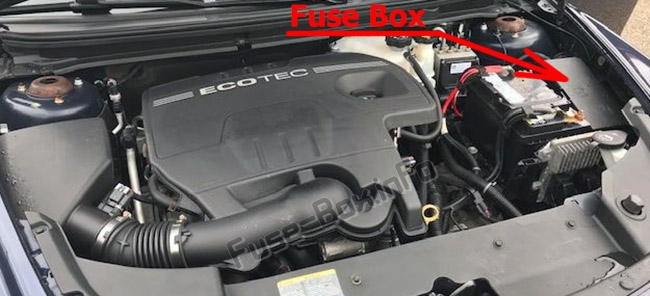

Расположение блока предохранителей

Расположение блока предохранителей

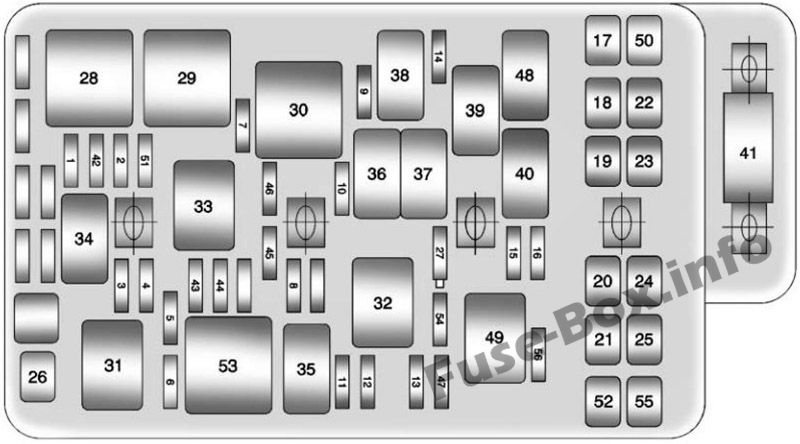

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
NameПрименение
1Муфта кондиционера
2Электронное управление дроссельной заслонкой
32008-2009: Модуль управления двигателем IGN 1 (LZ4 и LZE)
2010-2012: Не используется
4Модуль управления коробкой передач, зажигание 1
5Датчик массового расхода воздуха (LY7)
6эмиссия
7Ближний свет левой фары
8Horn
9Ближний свет правой фары
10Передние противотуманные фары
11Левая фара дальнего света
12Дальний свет правой фары
13Модуль управления двигателем БАТТ
14Стеклоочиститель
15Антиблокировочная тормозная система (IGN 1)
16Модуль управления двигателем IGN 1
17Охлаждающий вентилятор 1
18Охлаждающий вентилятор 2
19Рабочее реле, отопление, вентиляция, вентилятор кондиционера
20Модуль управления кузовом 1
21Модуль управления кузовным оборудованием Run/Crank
22Задний электрический центр 1
23Задний электрический центр 2
24Антиблокировочная тормозная система
25Модуль управления кузовом 2
26Стартер
41Электроусилитель руля
42Батарея модуля управления коробкой передач
43Модуль зажигания (LZ4, LZE, LE9 и LE5); Форсунки, нечетные катушки зажигания (LY7)
44Форсунки (LZ4, LZE, LE9 и LE5); Форсунки, даже катушки зажигания (LY7)
45Нагреватели датчика Post Cat 02 (LY7)
46Дневные ходовые огни
47Центральный высокорасположенный стоп-сигнал
50Окно питания водителя
512008-2009: Модуль управления двигателем BATT (LZ4 и LZE)
2010-2012: Не используется
52ВОЗДУШНЫЙ соленоид
54Регулируемое управление напряжением
55Инвертор постоянного/переменного тока
56Антиблокировочная тормозная система АККУМУЛЯТОР
Реле
28Охлаждающий вентилятор 1
29Режим охлаждающего вентилятора Последовательный/параллельный
30Охлаждающий вентилятор 2
31Стартер
32Работа/запуск, зажигание
33Силовой агрегат
34Муфта кондиционера
35Дальний свет
36Передние противотуманные фары
37Horn
38Фары ближнего света
39Стеклоочиститель 1
40Стеклоочиститель 2
48Дневные ходовые огни
49Стоп-сигналы
53ВОЗДУШНЫЙ соленоид
Диод
27щетка стеклоочистителя

Блок предохранителей в багажном отделении

Расположение блока предохранителей

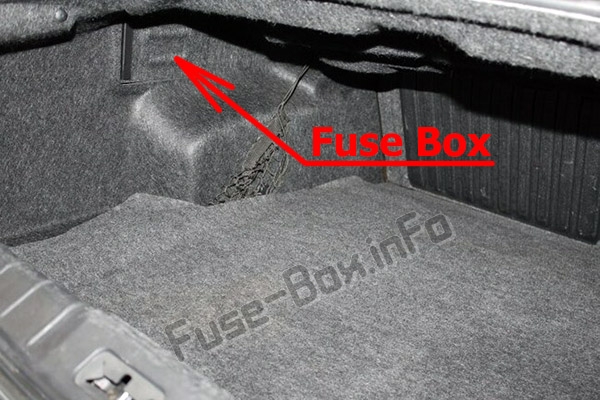

Блок предохранителей в задней части салона находится в багажном отделении (слева), за крышкой.Расположение блока предохранителей

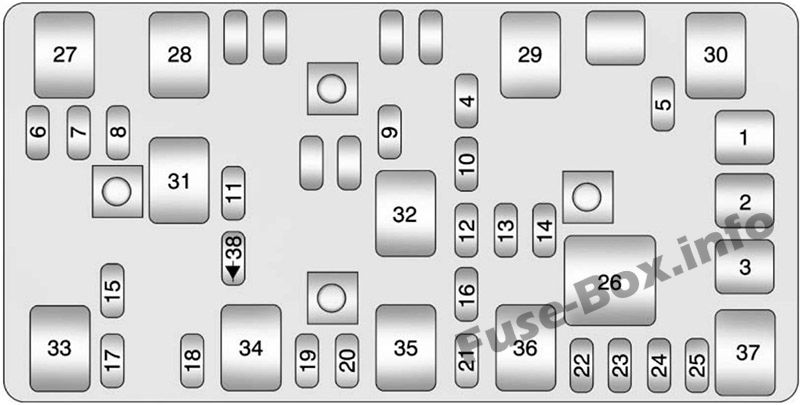

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в багажном отделении
NameПрименение
1Органы управления пассажирским сиденьем
2Органы управления сиденьем водителя
3Не используется
4Не используется
5Выброс 2, соленоид вентиляции адсорбера
6Парковочные огни, затемнение приборной панели
7Не используется
8Не используется
9Не используется
10Люк на крыше
11Не используется
12Не используется
13Аудио усилитель
14Подогрев сидений
15Не используется
16Система удаленного доступа без ключа (RKE), спутниковое радио XM (при наличии)
17Резервные лампы
18Не используется
19Не используется
20Дополнительные розетки
21Не используется
22Освобождение багажника
23Задняя защита от запотевания
24Зеркало с подогревом
25Топливный насос
Реле
26Обогрев заднего стекла
27Парковые лампы
28Не используется
29Не используется
30Не используется
31Не используется
32Не используется
33Резервные лампы
34Не используется
35Не используется
36Освобождение багажника
37Топливный насос
38 (диод)Грузовая лампа
