Предохранители и реле Chevrolet Malibu (2013-2016)
Схемы относятся к указанным годам и вариантам Chevrolet Malibu (2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Малибу 2013-2016
Предохранитель прикуривателя/розетки в Шевроле Малибу это предохранитель №6 (Front Access Power Outlet) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели

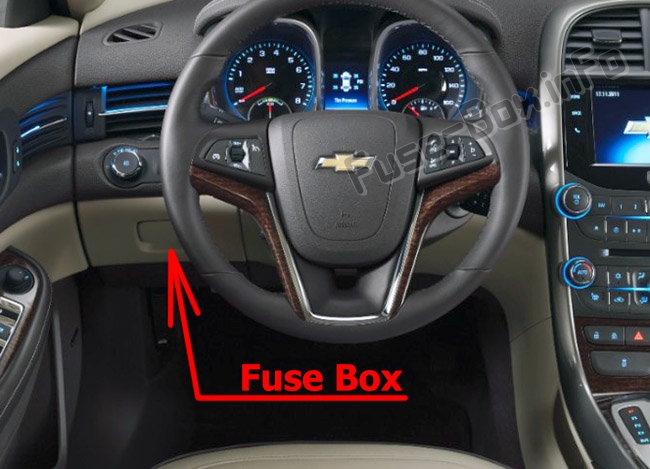

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой слева от руля.

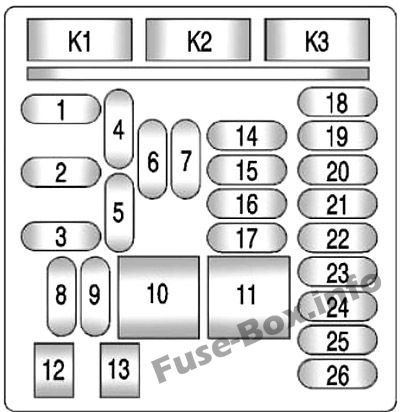

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Подсветка органов управления на руле |
| 2 | Правый задний указатель поворота, левый указатель поворота зеркала, левый передний указатель поворота, дверные замки |
| 3 | Левый стоп-сигнал, левый фонарь ДХО, управление фарами, правый задний фонарь, правый стояночный/боковой габаритный фонарь, правое зеркало поворота, правые передние указатели поворота |
| 4 | Радио |
| 5 | OnStar (при наличии) |
| 6 | Передняя розетка для аксессуаров |
| 7 | Розетка питания контейнера консоли |
| 8 | Подсветка номерного знака, центральный стоп-сигнал, задние противотуманные фары, правый передний стояночный/боковой габаритный фонарь, затемнение светодиодного индикатора, насос омывателя, правый стоп-сигнал, отпирание багажника |
| 9 | Левая фара ближнего света, ДХО |
| 10 | Блок управления кузовным оборудованием 8 (предохранитель J-Case), электрические замки |
| 11 | Вентиляция переднего отопителя Кондиционер/вентилятор (предохранитель J-Case) |
| 12 | Пассажирское сиденье (автоматический выключатель) |
| 13 | Сиденье водителя (автоматический выключатель) |
| 14 | Разъем диагностического канала |
| 15 | Подушка безопасности, СДМ |
| 16 | Освобождение багажника |
| 17 | Нагреватель Вентиляция Кондиционер Контроллер |
| 18 | Аудио Главная |
| 19 | Дисплеи |
| 20 | Датчик присутствия пассажира |
| 21 | Приборный щиток |
| 22 | Выключатель зажигания |
| 23 | Правая фара ближнего света, ДХО |
| 24 | Окружающий свет, подсветка переключателя (светодиодная), лампа багажника, блокировка переключения передач, захват клавиш |
| 25 | 110 В переменного тока |
| 26 | Запасной |
| Реле | |
| K1 | Освобождение багажника |
| K2 | Не используется |
| K3 | Реле розетки |
Блок предохранителей в моторном отсеке

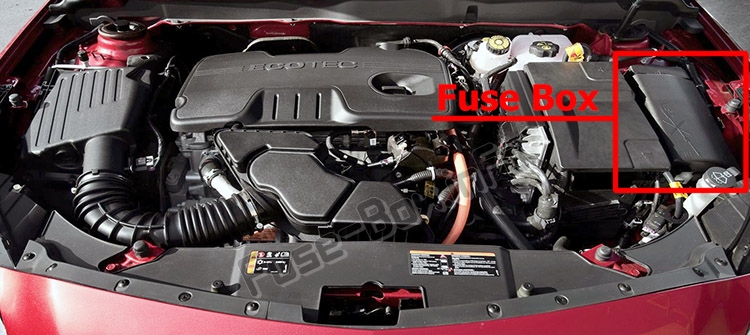

Расположение блока предохранителей

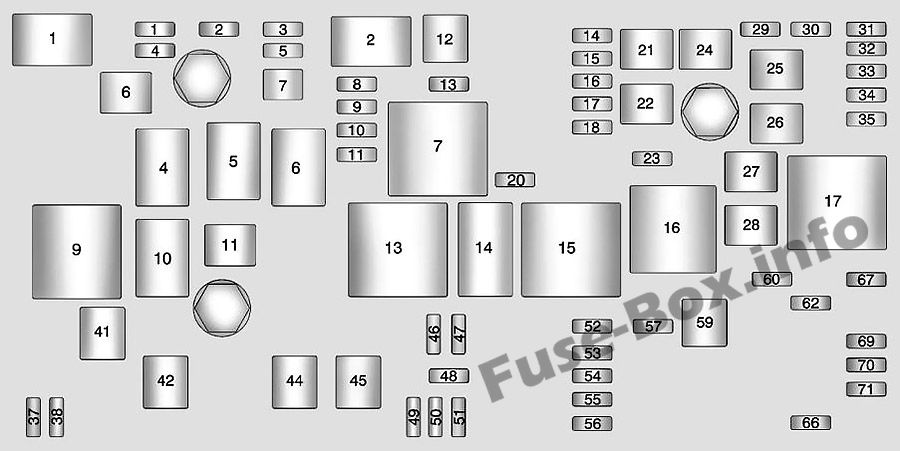

Схема блока предохранителей
| № | Применение |
|---|---|
| Мини предохранители | |
| 1 | Батарея модуля управления коробкой передач |
| 2 | Батарея модуля управления двигателем (LTG/ LUK)/муфта компрессора кондиционера (LWK) |
| 3 | Муфта компрессора кондиционера (LTG/LUK) |
| 4 | Муфта компрессора кондиционера (LTG/LUK) |
| 5 | Батарея модуля управления двигателем (LKW) |
| 7 | Батарея модуля управления двигателем (LKW) |
| 8 | Запасной |
| 9 | Катушки зажигания |
| 10 | Модуль управления двигателем |
| 11 | Выбросы |
| 13 | Зажигание модуля трансмиссии |
| 14 | Насос охлаждающей жидкости отопителя салона/соленоид SAIR |
| 15 | 2013-2014: Насос охлаждающей жидкости МГУ |
| 16 | Аэродинамический затвор/зажигание eAssist |
| 17 | 2013-2014: Зажигание СДМ |
| 18 | Модуль изолятора двойной батареи R/C |
| 20 | Вспомогательный масляный насос коробки передач (LKW) |
| 23 | Модуль eAssist/запасной (LKW) |
| 29 | Левое сиденье Power Lumber Control |
| 30 | Правый сиденье Power Lumber Control |
| 31 | Модуль eAssist/модуль управления шасси |
| 32 | Лампы заднего хода/Внутренние лампы |
| 33 | Передние сиденья с подогревом |
| 34 | Клапан антиблокировочной тормозной системы |
| 35 | Усилитель |
| 37 | Правый дальний свет |
| 38 | Левый дальний свет |
| 46 | Охлаждающий вентилятор |
| 47 | Выбросы |
| 48 | Противотуманная фара |
| 49 | Правая ксеноновая фара ближнего света |
| 50 | HID-фара ближнего света, левая |
| 51 | Рог/Двойной рожок |
| 52 | Кластерное зажигание |
| 53 | Внутреннее зеркало заднего вида/камера заднего вида/зажигание топливного модуля |
| 54 | Зажигание модуля отопления, вентиляции и кондиционирования воздуха |
| 55 | Передние электростеклоподъемники/зеркала |
| 56 | Омыватель ветрового стекла |
| 57 | Запасной |
| 60 | Зеркало с подогревом |
| 62 | Соленоид вентиляции канистры |
| 66 | 2013-2014: Соленоид SAIR |
| 67 | Топливный модуль |
| 69 | Датчик напряжения батареи |
| 70 | Система помощи при выезде с полосы движения/помощь при парковке сзади/помощь в боковой слепой зоне |
| 71 | ПЕПС БАТТ |
| J-образные предохранители | |
| 6 | Передний стеклоочиститель |
| 12 | Стартер 1 |
| 21 | Задний электрический стеклоподъемник |
| 22 | Люк на крыше |
| 24 | Передний электростеклоподъемник |
| 25 | PEPS MTR |
| 26 | Насос антиблокировочной тормозной системы |
| 27 | Не используется |
| 28 | Задний обогреватель |
| 41 | Тормозной вакуумный насос |
| 42 | Охлаждающий вентилятор K2 |
| 44 | Стартер 2 |
| 45 | Охлаждающий вентилятор K1 |
| 59 | Выбросы воздушного насоса |
| Мини-реле | |
| 7 | Силовой агрегат |
| 9 | Охлаждающий вентилятор K2 |
| 13 | Охлаждающий вентилятор K1 |
| 15 | Запустить/завести |
| 16 | 2013-2014: Выбросы воздушных насосов |
| 17 | Обогрев стекол/зеркал |
| Микрореле | |
| 1 | Муфта компрессора кондиционера |
| 2 | Соленоид стартера |
| 4 | Скорость переднего стеклоочистителя |
| 5 | Передний стеклоочиститель включен |
| 6 | 2013-2014: Салонный насос eAssist/ соленоид SAIR |
| 8 | Вспомогательный масляный насос коробки передач (LKW) |
| 10 | Вентилятор охлаждения K3 |
| 11 | Масляный насос коробки передач (LUK)/соленоид стартера 2 (LKW) |
| 14 | Фара ближнего света/ДХО |
