Предохранители и реле Chevrolet Lacetti
Схемы относятся к указанным годам и вариантам Chevrolet Lacetti. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Оглавление
Рассмотрены автомобили Шевроле лачетти и дэу нубира 3, седан, хэтчбек, универсал 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

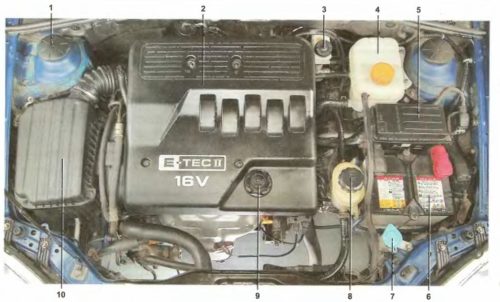

Где расположен монтажный блок предохранителей и реле
Под капотом цифра 5
Чтобы добраться необходимо нажать на защелку и снять крышку
На внутренней стороне крышки нанесена схема предохранителей и реле
Замена предохранителей. Предохранители извлекаем пинцетом, реле рукой

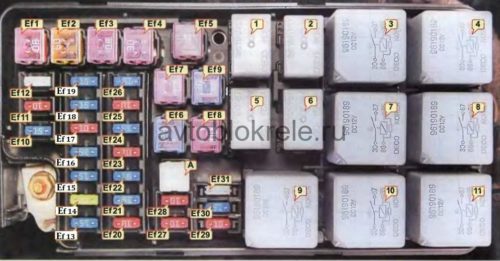

Расшифровка реле
| № | Обозначение | Назначение реле |
|---|---|---|
| 1 | ILLUMINATION RELAY | Подсветка приборов и органов управления |
| 2 | HORN RELAY | Звуковой сигнал |
| 3 | MAIN RELAY | Главное реле/реле зажигания |
| 4 | HEAD LAMP RELAY | Блок-фары |
| 5 | FRT FOG RELAY | Противотуманные фары |
| 6 | A/C COMP RELAY | Муфта компрессора кондиционера |
| 7 | FUEL PUMP RELAY | Топливный насос, катушки зажигания |
| 8 | POWER WINDOW RELAY | Элекгростеклоподьемники |
| 9 | ELEC FAN LO RELAY | Элекгровентилятор системы охлаждения двигателя (малая скорость вращения) |
| 10 | DEFOG RELAY | Электрообогрев заднего стекла |
| 11 | ELEC FAN HI RELAY | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
Расшифровка предохранителей в моторном отсеке шевроле лачетти
| № | Обозначение | Ток, A | Назначение предохранителей |
|---|---|---|---|
| А | FUSE PULLER* | Пинцет для извлечения предохранителей | |
| Ef1 | ВАТТ MAIN | 30 | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач |
| Ef2 | ABS | 60 | Блок управления АБС, исполнительный блок АБС |
| Ef3 | BLOWERMOTOR | 30 | Электровентилятор климатической установки |
| Ef4 | IGN-2 | 30 | Электростеклоподъемники, электропривод зеркал заднего вида, стартер |
| Ef5 | IGN-1 | 30 | Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя |
| Ef6 | ELEC FAN LO | 20 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| Ef7 | DEFOG | 30 | Электрообогрев заднего стекла |
| Ef8 | ELEC FAN HI | 30 | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
| Ef9 | POWER WINDOW | 20 | Электростеклоподъемники (кроме двери водителя) |
| Ef10 | DIS | 15 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания |
| Ef11 | ECM | 10 | Цепь питания главного реле |
| Ef12 | HEADLAMP | 25 | Фары головного света, подсветка приборов и органов управления |
| Ef13 | STOP | 15 | Сигнал торможения |
| Ef14 | DR’S P/WDO | 20 | Элекгростеклоподьемники (дверь водителя) |
| Ef15 | H/L HI | 15 | Дальний свет фар |
| Ef16 | HORN | 15 | Звуковой сигнал |
| Ef17 | A/C | 10 | Компрессор кондиционера |
| Ef18 | FUEL PUMP | 15 | Цепь питания топливного насоса |
| Ef19 | PASS F/BOX | 15 | Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника |
| Ef20 | H/L LO LH | 10 | Ближний свет (левая фара) |
| Ef21 | EMS | 15 | Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя |
| Ef22 | INJECTOR | 15 | Форсунки, система рециркуляции отработавших газов |
| Ef23 | IL LH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) |
| Ef24 | FOG | 15 | Противотуманные фары |
| Ef25 | MIR HEAT | 10 | Электропривод и электрообогрев зеркал заднего вида |
| Ef26 | DOOR LOCK | 15 | Система центральной блокировки замков |
| Ef27 | H/L LO RH | 10 | Ближний свет (правая фара) |
| Ef28 | IL RH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) |
| Ef29 | SPARE | 10 | Запасной |
| Ef30 | SPARE | 15 | Запасной |
| Ef31 | SPARE | 25 | Запасной |
Блок предохранителей в салоне Chevrolet Lacetti, Daewoo Nubira.
Чтобы добраться до предохранителей в салоне, необходимо открыть левую переднюю дверь
И потянув за ручку снять крышку панели предохранителей
Предохранитель прикуривателя находится под номером 19 (15А).

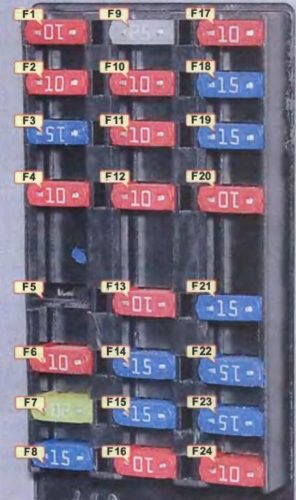

Расшифровка предохранителей в салоне
| № | Обозначение | Ток, A | Защищаемые цепи |
|---|---|---|---|
| F1 | AIRBAG | 10 | Электронный блок управления подушками безопасности |
| F2 | ЕСМ | 10 | Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля |
| F3 | TURN SIGNAL | 15 | Выключатель аварийной сигнализации, указатели поворота |
| F4 | CLUSTER | L0 | Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера* |
| F5 | — | — | — |
| F6 | ENG FUSE | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света |
| F7 | HVAC | 20 | Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля* |
| F8 | SUNROOF | 15 | Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши* |
| F9 | WIPER | 25 | Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | HANDS FREE | 10 | |
| F11 | ABS | 10 | Блок управления АБС. исполнительный блок АБС |
| F12 | IMMOBILIZER | 10 | Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя |
| № | Обозначение | Ток, A | Защищаемые цепи |
|---|---|---|---|
| F13 | тем | 10 | Блок управления автоматической коробкой передач* |
| F14 | HAZARD | L5 | Выключатель аварийной сигнализации |
| F15 | ANTI-THEFT | 15 | Электронный блок управления противоугонной сигнализацией |
| F16 | DIAGNOSIS | 10 | Диагностический разъем |
| F17 | AUDIO/CLOCK | 10 | Аудиосистема, часы |
| F18 | EXTRA JACK | 15 | Дополнительная розетка |
| F19 | CIGAR LIGHTER | 15 | Предохранитель прикуривателя |
| F20 | BACK-UP | 10 | Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач* |
| F21 | REAR FOG | 15 | Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| F22 | ATC/CLOCK | 15 | Часы, система климат-контроля*, выключатель кондиционера* |
| F23 | AUDIO | 15 | Аудиосистема |
| F24 | IMMOBILIZER | 10 | Иммобилайзер |
Реле, установленные под панелью приборов
Чтобы добраться необходимо открыть коробку для монет и открутить отверткой два шурупа
Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов
фиксаторы
Далее, нажав на фиксатор
Освобождаем рукоятку привода замка капота и снимаем нижнюю облицовку
Реле установлены на кронштейне, закрепленном на каркасе панели приборов
Реле извлекаем рукой
Расположение реле под панелью приборов
1 — блок управления системой защиты аккумуляторной батареи;
2 — прерыватель указателей поворотов;
3 — реле включения противотуманного света в задних фонарях;
4 — реле блокировки стартера (для автомобилей с автоматической коробкой передач). В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.
Снятие монтажного блока в моторном отсеке chevrolet lacetti (дэу нубира)
Головкой на 10 отворачиваем гайку
Снимаем со шпильки наконечник провода
Отверткой отжимаем два фиксатора с одной стороны блока и два с другой

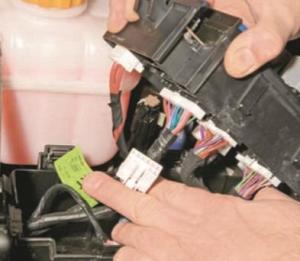

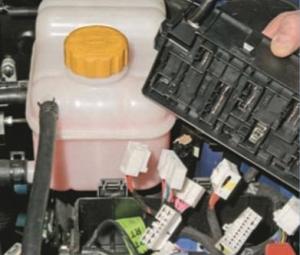

и приподняв блок, отсоединяем от него колодки проводов.
Снимаем монтажный блок.
Устанавливаем монтажный блок в обратной последовательности.
Описание и расшифровка предохранителей и реле также подходит для автомобиля Daewoo Nubira.
