Предохранители и реле Chevrolet Monte Carlo (1995-1999)
Схемы относятся к указанным годам и вариантам Chevrolet Monte Carlo (1995-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Monte Carlo 1995-1999 гг.
Предохранитель прикуривателя/розеткипредохранитель №1 (прикуриватель панели приборов и консоли) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

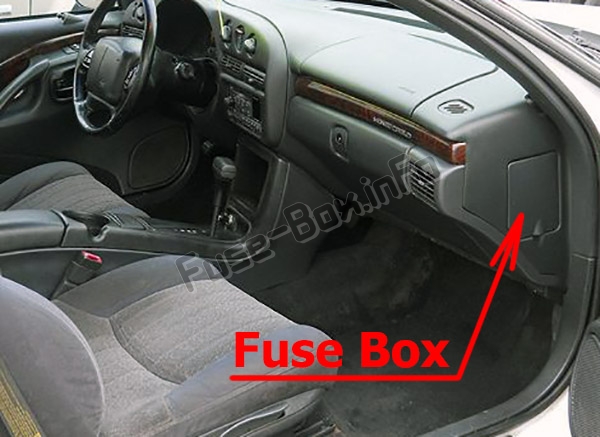

Блок предохранителей расположен со стороны пассажира на панели приборов, за крышкой.

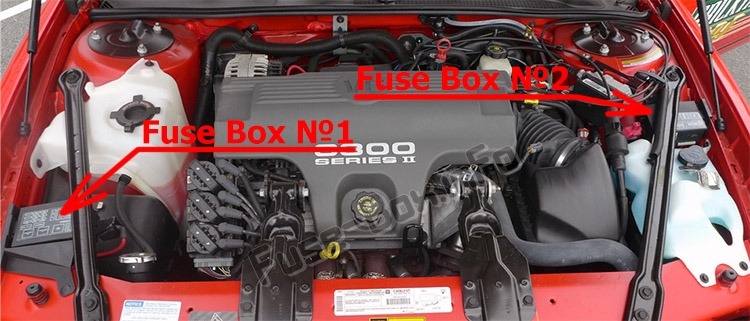

Моторного отсека
Есть два блока, которые расположены в моторном отсеке, один со стороны пассажира, другой со стороны водителя.
Схемы блока предохранителей
Схемы блока предохранителей
1995

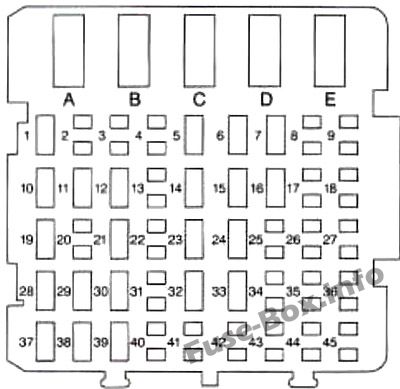

Приборная доска
| № | Описание |
|---|---|
| 1 | CIGAR LIGHTER — Панель приборов и консоль Прикуриватель |
| 5 | МИГАЛКА ОПАСНОСТИ |
| 10 | I/P ELECTRONICS BATTERY FEED — модуль звукового сигнала, электронный модуль управления тормозной системой (EBCM), модуль защиты от кражи, радио |
| 11 | ПОДУШКА БЕЗОПАСНОСТИ №2 — Модуль датчиков и диагностики (SDM), реле стартера |
| 12 | ANTI-THEFT — Модуль защиты от кражи |
| 14 | HVAC BLOWER MOTOR — Реле электродвигателя вентилятора |
| 15 | HVAC №1 — электродвигатель клапана температуры воздуха, модуль дневных ходовых огней (с ДХО), блок управления HVAC, многофункциональный рычаг, переключатель круиз-контроля |
| 16 | REAR DEFOG — Переключатель обогревателя заднего стекла в сборе HVAC |
| 19 | ПРИНАДЛЕЖНОСТЬ ER № 1– Выключатели дверных замков |
| 21 | AIR BAG №1 — Модуль датчиков и диагностики (SDM) |
| 23 | СТОП-ЛАМПЫ — TCC/Brake Switch |
| 24 | HVAC #2 — блок управления HVAC, блок соленоидов |
| 28 | CTSY LAMPS — Косметические зеркала заднего вида, реле обогревателя, лампа отсека I/P, лампа освещения багажника, лампа освещения салона и чтения, зеркало заднего вида с американской подсветкой, купольная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — указатель поворота |
| 32 | POWER LOCKS — реле дверных замков, приемник бесключевого доступа |
| 33 | ABS — электронный модуль управления тормозной системой (EBCM), реле ABS |
| 38 | РАДИО — Радио |
| 39 | I/P ELECTRONICS IGNITION FEED — выключатель фар, выключатель круиз-контроля, модуль датчиков и диагностики (SDM), выключатель тормоза TCCB, комбинация приборов, модуль звукового сигнала, приемник бесключевого доступа, модуль дневных ходовых огней (с ДХО) |
| Автоматические выключатели | |
| C | Электрические стеклоподъемники |
| D | Сиденья с электроприводом |

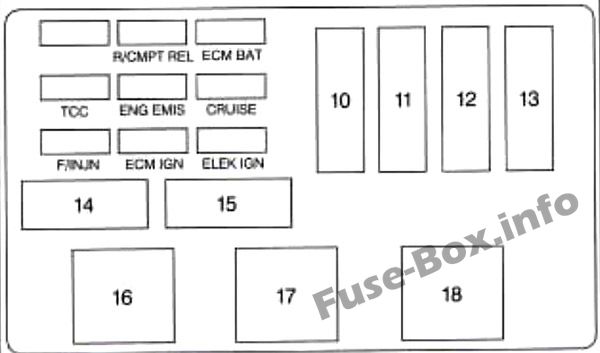

Блок предохранителей в моторном отсеке №1 (со стороны пассажира)
| Имя/№ | Описание |
|---|---|
| R/CMPT ОТНОС | Удаленное освобождение магистрали |
| ЭБУ БАТ | Модуль управления трансмиссией (PCM), топливный насос/датчик давления масла, реле топливного насоса, реле вентилятора Cont # 1 |
| TCC | Автоматическая коробка передач, переключатель диапазона коробки передач (только VIN M) |
| АНГ ЭМИС | Генератор, цифровой клапан рециркуляции отработавших газов (DEGR), электромагнитный клапан продувочного клапана системы улавливания паров топлива (EVAP), кислородный датчик с подогревом, реле вентилятора № 2, реле кондиционера CMPR (только VIN M) |
| КРУИЗ | Модуль круиз-контроля, реле кондиционера CMPR (только VIN X) |
| F/INJN | Топливные форсунки, датчик положения коленчатого вала с высоким разрешением 24X, датчик положения распредвала |
| ЗАЖИГАНИЕ ЭБУ | Модуль управления силовым агрегатом (PCM), датчик массового расхода воздуха (MAF) (только VIN X) |
| ЭЛЕК ИГН | Модуль управления электронным зажиганием (EI) |
| 10 | Блок предохранителей I/P |
| 11 | ВЕНТИЛЯТОР КОНТ #1 Реле |
| 12 | Электрический центр под капотом со стороны пассажира и блоки предохранителей I/P: предохранители 5, 14, 23 и 32 |
| 13 | FAN CONT #2 Реле и блок предохранителей I/P: предохранитель 16, автоматический выключатель сиденья с электроприводом «D» |
| 14 | ТОПЛИВНЫЙ НАСОС |
| 15 | кондиционер CMPR |
| 16 | FAN CONT #2 — Дополнительный вентилятор охлаждения (со стороны пассажира) |
| 17 | FAN CONT № 1 — основной вентилятор охлаждения (со стороны водителя) |
| 18 | Не используется |

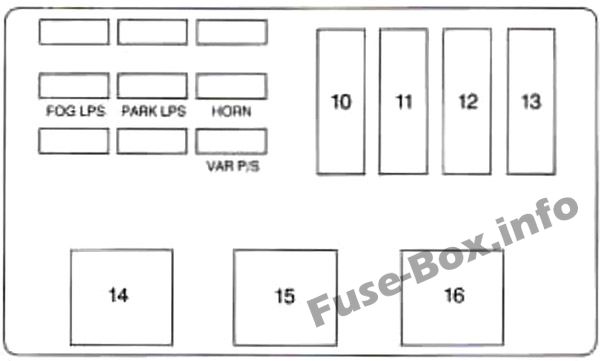

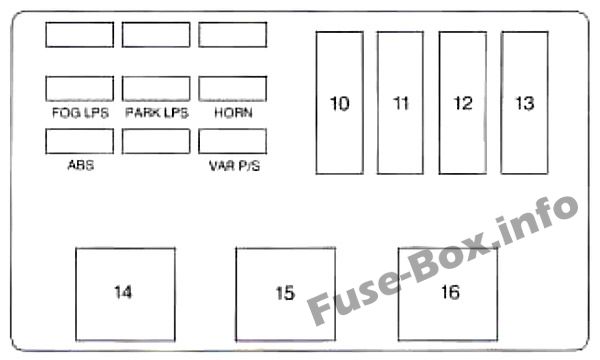

Блок предохранителей в моторном отсеке №2 (со стороны водителя)
| Имя/№ | Применение |
|---|---|
| ВОГ ЛПС | Противотуманные фары |
| ПАРК ЛПС | Переключатель фар |
| HORN | Реле звукового сигнала, лампа подкапотного пространства |
| ВАР P/S | ЭВО Рулевое управление |
| 10 | IGN SW2 — блок предохранителей VP: PWR WDO и автоматический выключатель «D»; Центр электрики под капотом со стороны пассажира: предохранители TCC и АНГ ЭМИС |
| 11 | IGN SW1 — блок предохранителей VP: предохранители радиоприемника, стеклоочистителя, ОВКВ, АБС и указателя поворота; Электрический центр под капотом со стороны пассажира: предохранители F/IJN, ЗАЖИГАНИЕ ЭБУ и ЭЛЕК ИГН |
| 12 | HD LPS — автоматический выключатель к выключателю фар |
| 13 | АБС — Реле АБС |
| Реле | |
| 14 | ABS — антиблокировочная тормозная система |
| 15 | ВОГ ЛПС |
| 16 | HORN |
1996

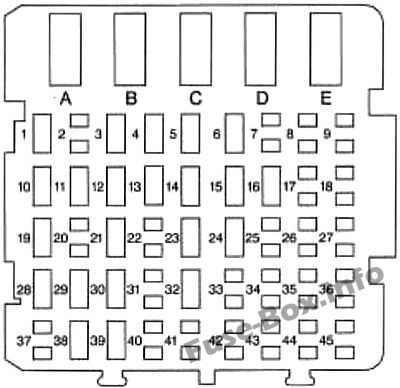

Приборная доска
| № | Описание |
|---|---|
| 1 | CIGAR LIGHTER — Панель приборов и консоль Прикуриватель |
| 3 | ДРЛ лей |
| 4 | HVAC #2 — узел управления HVAC, коробка Soloneid |
| 5 | МИГАЛКА ОПАСНОСТИ |
| 6 | ПРИНАДЛЕЖНОСТЬ ЭЛЕКТРОЭНЕРГИИ №2 — Блок управления люком в крыше |
| 10 | I/P ELECTRONICS BATTERY FEED — модуль звукового сигнала, электронный модуль управления тормозной системой (EBCM), модуль защиты от кражи, радио |
| 11 | РЕЛЕ СТАРТЕРА |
| 12 | ANTI-THEFT — Модуль защиты от кражи |
| 13 | ABS — электронный модуль управления тормозной системой (EBCM), реле ABS |
| 14 | HVAC BLOWER MOTOR — Реле электродвигателя вентилятора |
| 15 | HVAC №1 — электродвигатель клапана температуры воздуха, модуль дневных ходовых огней (с ДХО), блок управления HVAC, многофункциональный рычаг, переключатель круиз-контроля |
| 16 | REAR DEFOG — Переключатель обогревателя заднего стекла в сборе HVAC |
| 19 | ПРИНАДЛЕЖНОСТЬ ЭЛЕКТРОПИТАНИЯ № 1– подсветка багажника, выключатели дверных замков, переключатель зеркал с электроприводом |
| 21 | AIR BAG — Система подушек безопасности |
| 23 | СТОП-ЛАМПЫ — TCC/Brake Switch |
| 24 | КРУИЗ-КОНТРОЛЬ |
| 28 | CTSY LAMPS — Косметические зеркала заднего вида, реле обогревателя, лампа отсека I/P, лампа освещения салона и чтения, зеркало заднего вида с подсветкой I/S, купольная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — указатель поворота |
| 32 | POWER LOCKS — реле дверных замков, приемник бесключевого доступа |
| 38 | РАДИО — радио, переключатели радио на рулевом колесе |
| 39 | I/P ELECTRONICS IGNITION FEED — переключатель фар, выключатель круиз-контроля, модуль датчиков и диагностики (SDM), переключатель TCC/тормоза, комбинация приборов, модуль звукового сигнала, приемник бесключевого доступа |
| Автоматический выключатель | |
| C | Электрические стеклоподъемники |
| D | Сиденья с электроприводом |

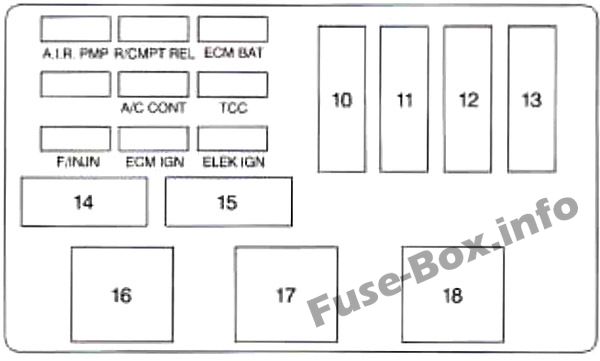

Блок предохранителей в моторном отсеке №1 (со стороны пассажира)
| Имя/№ | Описание |
|---|---|
| ВОЗДУХА. PMP | ВОЗДУХА. Реле |
| R/CMPT ОТНОС | Удаленное открывание багажника, фонари заднего хода |
| ЭБУ БАТ | Модуль управления трансмиссией (PCM), топливный насос, реле топливного насоса, реле вентилятора Cont # 1 |
| КОНДИЦИОНЕР ПРОДОЛЖ. | Реле кондиционера CMPR (только VIN M) |
| TCC | Автоматическая коробка передач, переключатель диапазона коробки передач (только VIN M) |
| F/INJN | Топливные форсунки |
| ЗАЖИГАНИЕ ЭБУ | Модуль управления трансмиссией (PCM), датчик массового расхода воздуха (MAF) (только VIN X), EGR, CCP, кислородный датчик, VAC CAN SW, реле вентилятора № 2 |
| ЭЛЕК ИГН | Модуль управления электронным зажиганием (EI) |
| 10 | Блок предохранителей I/P |
| 11 | ВЕНТИЛЯТОР КОНТ #1 Реле |
| 12 | Электрический центр под капотом со стороны пассажира и блоки предохранителей I/P: предохранители 5, 14, 23 и 32 |
| 13 | FAN CONT #2 Реле и блок предохранителей I/P: предохранитель 16, автоматический выключатель сиденья с электроприводом «D» |
| Реле | |
| 14 | ТОПЛИВНЫЙ НАСОС |
| 15 | кондиционер CMPR |
| 16 | FAN CONT #2 — Дополнительный вентилятор охлаждения (со стороны пассажира) |
| 17 | FAN CONT № 1 — основной вентилятор охлаждения (со стороны водителя) |
| 18 | Реле зажигания |
Блок предохранителей в моторном отсеке №2 (со стороны водителя)
| Имя/№ | Применение |
|---|---|
| ВОГ ЛПС | Противотуманные фары |
| ПАРК ЛПС | Переключатель фар |
| HORN | Реле звукового сигнала, лампа под капотом |
| ВАР P/S | Рулевое управление |
| ABS | Антиблокировочная тормозная система |
| 10 | IGN SW2 — блок предохранителей VP: PWR WDO и автоматический выключатель «D»; Центр электрики под капотом со стороны пассажира: предохранители TCC и АНГ ЭМИС |
| 11 | IGN SW1 — блок предохранителей VP: предохранители радиоприемника, стеклоочистителя, ОВКВ, АБС и указателя поворота; Электрический центр под капотом со стороны пассажира: предохранители F/IJN, ЗАЖИГАНИЕ ЭБУ и ЭЛЕК ИГН |
| 12 | HD LPS — автоматический выключатель к выключателю фар |
| 13 | АБС — Реле АБС |
| Реле | |
| 14 | ABS — антиблокировочная тормозная система |
| 16 | HORN |
1997

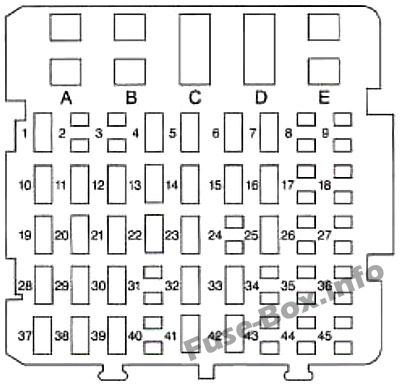

Приборная доска
| № | Описание |
|---|---|
| 1 | CIGAR LIGHTER — Панель приборов и консоль Прикуриватель |
| 4 | WAC– Блок управления WAC Блок электромагнитных клапанов, двигатель смесителя, модуль DRL, головка управления HVAC, переключатель управления вентилятором |
| 5 | МИГАЛКА ОПАСНОСТИ |
| 6 | ПРАВЫЙ ТОЧЕЧНЫЙ СВЕТИЛЬНИК (SEO) |
| 10 | UP ELECTRONICS BATTERY FEED — модуль звуковой сигнализации, электронный модуль управления тормозной системой (EBCM), модуль защиты от кражи, радио, ALDL |
| 11 | РЕЛЕ СТАРТЕРА |
| 12 | ANTI-THEFT — Модуль защиты от кражи |
| 13 | ABS — электронный модуль управления тормозной системой (EBCM), реле ABS |
| 14 | HVAC BLOWER MOTOR — Реле двигателя вентилятора |
| 15 | LH SPOT LAMP (SEO) |
| 19 | ПРИНАДЛЕЖНОСТЬ ПИТАНИЯ (питание) #l — выключатели дверных замков, лампа освещения багажника, переключатель наружного зеркала заднего вида |
| 20 | ПРИНАДЛЕЖНОСТЬ ЭЛЕКТРОЭНЕРГИИ № 2– (люк на крыше) блок управления |
| 21 | AIR BAG — Система подушек безопасности |
| 22 | КРУИЗ-КОНТРОЛЬ – Выключатель круиз-контроля |
| 23 | СТОП-ЛАМПЫ — TCC/Brake Switch |
| 25 | АНГЛИСМЕТРИЧНАЯ (SEO) |
| 28 | CTSY LAMPS — косметические зеркала, лампа для IP-камеры, лампа для освещения салона и чтения, зеркало заднего вида с американской подсветкой, купольная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — указатель поворота |
| 32 | POWER LOCKS — реле дверных замков, приемник бесключевого доступа |
| 33 | МОДУЛЬ ДХО |
| 37 | REAR DEFOG — Блок управления HVAC Переключатель обогревателя заднего стекла |
| 38 | РАДИО — радио, переключатели радио на рулевом колесе, падение мощности |
| 39 | I/P ELECTRONICS IGNITION FEED — переключатель фар, переключатель тормоза TCCB, комбинация приборов, модуль звуковой сигнализации, приемник бесключевого доступа, переключатель BTSIПодкапотный электрический центр — сторона пассажира |
| 41 | ПАДЕНИЕ МОЩНОСТИ |
| 42 | УЛУЧШЕННЫЙ ИСПАРИТЕЛЬ. СОЛЕНОИД |
| Автоматический выключатель | |
| C | Электрические стеклоподъемники |
| D | Сиденья с электроприводом |

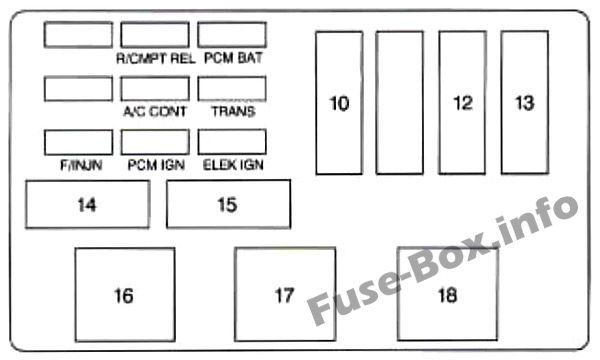

Блок предохранителей в моторном отсеке №1 (со стороны пассажира)
| Имя/№ | Описание |
|---|---|
| R/CMPT ОТНОС | Удаленное открывание багажника, фонари заднего хода |
| ПКМ летучая мышь | Модуль управления силовым агрегатом (PCM), топливный насос, реле топливного насоса, управление вентилятором №1 и реле №2 |
| КОНДИЦИОНЕР ПРОДОЛЖ. | Реле кондиционера CMPR (только VIN M) |
| ТРАНС | Автоматическая коробка передач, переключатель диапазона коробки передач (только VIN M) |
| F/INJN | Топливные форсунки |
| ПКМ ЗАЖИГАНИЕ | Модуль управления трансмиссией (PCM), датчик массового расхода воздуха (MAF) (только VIN X), EGR, CCP, кислородный датчик, переключатель вакуумного адсорбера |
| ЭЛЕК ИГН | Модуль управления электронным зажиганием (EI) |
| 10 | Блок предохранителей I/P |
| 12 | Электроцентр под капотом со стороны пассажира, реле FPMP, вентиляторы охлаждения №1 и №2, реле зажигания, переключатель P/N |
| 13 | ВЕНТИЛЯТОР КОНТ #1 Реле |
| Реле | |
| 14 | ТОПЛИВНЫЙ НАСОС |
| 15 | кондиционер CMPR |
| 16 | FAN CONT #2 — Дополнительный вентилятор охлаждения (со стороны пассажира) |
| 17 | FAN CONT № 1 — основной вентилятор охлаждения (со стороны водителя) |
| 18 | Реле зажигания |

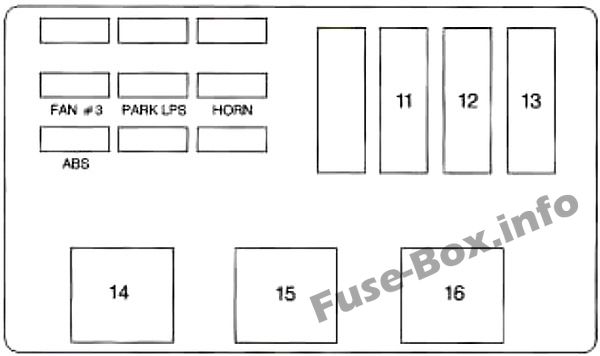

Блок предохранителей в моторном отсеке №2 (со стороны водителя)
| Имя/№ | Применение |
|---|---|
| ВЕНТИЛЯТОР №3 | ВЕНТИЛЯТОР КОНТ #3 Реле |
| ПАРК ЛПС | Переключатель фар |
| HORN | Реле звукового сигнала, лампа подкапотного пространства |
| ABS | Антиблокировочная тормозная система |
| 11 | IGN SW1 — блок предохранителей I/P: предохранители радио, стеклоочистителей, HVAC, ABS и указателей поворота PWR WDO и автоматический выключатель D; Электрический центр подкапотного пространства со стороны пассажира: предохранители F/IJN, ЗАЖИГАНИЕ ЭБУ, TCC, АНГ ЭМИС и ЭЛЕК ИГН |
| 12 | HD LPS — автоматический выключатель к выключателю фар |
| 13 | АБС — Реле АБС |
| Реле | |
| 14 | ABS — антиблокировочная тормозная система |
| 15 | FAN CONT #3 — Дополнительный вентилятор охлаждения (со стороны пассажира) |
| 16 | HORN |
1998, 1999
Приборная доска
| № | Описание |
|---|---|
| 1 | CIGAR LIGHTER — Панель приборов и консоль Прикуриватель |
| 2 | Не используется |
| 3 | Не используется |
| 4 | HVAC — Электромагнитный блок управления HVAC в сборе, двигатель смесителя, модуль DRL, головка управления HVAC, реле обогревателя, (SEO) цифровой спидометр |
| 5 | Опасная вспышка |
| 6 | Правая прожекторная лампа (SEO |
| 7 | Реле стартера |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Аккумулятор I/P Electronics — модуль звукового сигнала, модуль электронного управления тормозами (EBCM), модуль защиты от кражи, Radio DL |
| 11 | Аксессуар питания № 2 — блок управления люком в крыше, (SEO) Подача аксессуаров |
| 12 | Anti-Theft/PCM — модуль защиты от кражи, модуль управления силовым агрегатом, (PCM) IGN Syst. Реле |
| 13 | ABS — электронный модуль управления тормозной системой (EBCM), реле ABS |
| 14 | Двигатель вентилятора HVAC — реле двигателя вентилятора |
| 15 | Левая прожекторная лампа (SEO) |
| 16 | Управление на рулевом колесе №1 — Подсветка радиоуправления на рулевом колесе |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Аксессуар питания № 1 — выключатели дверных замков, лампа освещения багажника, выключатель зеркала O/S, (SEO) аварийная лампа на крышке заднего отсека автомобиля или лампы на оконной панели |
| 20 | Рулевое управление Wheel Control #2 — Управление радио на рулевом колесе |
| 21 | Подушка безопасности — система подушек безопасности |
| 22 | Круиз-контроль — выключатель круиз-контроля, модуль круиз-контроля, переключатель круиз-контроля указателя поворота |
| 23 | Стоп-сигналы — Выключатель стоп-сигнала (тормоз) |
| 24 | Не используется |
| 25 | Английский/метрический (SEO) |
| 26 | Не используется |
| 27 | Не используется |
| 28 | Лампы CTSY — зеркала заднего вида, лампа отсека I/P, зеркало заднего вида с американской подсветкой, купольная лампа |
| 29 | WIPER — Переключатель стеклоочистителя |
| 30 | TURN SIGNAL — указатель поворота |
| 31 | Не используется |
| 32 | Замки с электроприводом — реле дверных замков, приемник дистанционного доступа без ключа |
| 33 | ДРЛ лей — модуль дневных ходовых огней, дополнительный переключатель (SEO) |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Не используется |
| 37 | Обогрев заднего стекла — реле включения обогревателя заднего стекла |
| 38 | Радио — Радио, Падение мощности |
| 39 | Электроника I/P Питание зажигания — переключатель фар, комбинация приборов, модуль звуковой сигнализации, приемник бесключевого доступа, переключатель стоп-сигналов (TCC и BTSI) (S.E.O.) Переключатель аксессуаров |
| 40 | Не используется |
| 41 | Падение силы |
| 42 | испар. Сол. — Электромагнитный клапан вентиляции адсорбера (EVAP) |
| 43 | Не используется |
| 44 | Не используется |
| 45 | Не используется |
| Автоматические выключатели | |
| A | Не используется |
| B | Не используется |
| C | Электрические стеклоподъемники |
| D | Сиденья с электроприводом |
| E | Не используется |
Блок предохранителей в моторном отсеке №1 (со стороны пассажира)
| Имя/№ | Описание |
|---|---|
| R/CMPT ОТНОС | Дистанционное открывание багажника, фонари заднего хода, дистанционное управление дверным замком |
| ПКМ летучая мышь | Модуль управления силовым агрегатом (PCM), реле топливного насоса, реле вентилятора Cont # 1 и # 2 |
| КОНДИЦИОНЕР ПРОДОЛЖ. | Реле кондиционера CMPR |
| ТРАНС | Автоматическая коробка передач |
| F/INJN | Топливные форсунки |
| ПКМ ЗАЖИГАНИЕ | Датчик массового расхода воздуха (MAF) Датчики кислорода с подогревом № 1 и № 2 Выбросы паров топлива (EVAP) Электромагнитный клапан продувки адсорбера |
| ЭЛЕК ИГН | Модуль управления электронным зажиганием (EI) |
| 10 | Блок предохранителей I/P |
| 12 | Электроцентр под капотом со стороны пассажира, реле СИСТЕМА ЗАЖИГАНИЯ, предохранитель WCMPT REL, предохранитель ПКМ летучая мышь |
| 13 | ВЕНТИЛЯТОР КОНТ #1 Реле |
| Реле | |
| 14 | ТОПЛИВНЫЙ НАСОС |
| 15 | кондиционер CMPR |
| 16 | FAN CONT #2 — Дополнительный вентилятор охлаждения (со стороны пассажира) |
| 17 | FAN CONT № 1 — основной вентилятор охлаждения (со стороны водителя) |
| 18 | СИСТЕМА ЗАЖИГАНИЯ |
Блок предохранителей в моторном отсеке №2 (со стороны водителя)
| № | Применение |
|---|---|
| ВЕНТИЛЯТОР №3 | Реле ВЕНТИЛЯТОРА №3 |
| ПАРК ЛПС | Переключатель фар |
| HORN | Реле звукового сигнала |
| ABS | Антиблокировочная тормозная система |
| 11 | Автоматический выключатель C, реле стартера, блок управления STR WHL № 2, блок питания № 2 и реле защиты от кражи |
| 12 | HD LPS — автоматический выключатель к выключателю фар |
| 13 | АБС — Реле АБС |
| Реле | |
| 14 | ABS — антиблокировочная тормозная система |
| 15 | FAN CONT #3 — Дополнительный вентилятор охлаждения (со стороны пассажира) |
| 16 | HORN |
