Предохранители и реле Chevrolet Monte Carlo (2000-2005)
Схемы относятся к указанным годам и вариантам Chevrolet Monte Carlo (2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Монте-Карло 2000-2005 гг.
Предохранители прикуривателя / розетки в Chevrolet Monte Carlo расположены в блоке предохранителей панели приборов со стороны водителя (см. предохранители «CIG/ВСПОМОГАТЕЛЬНЫЙ») и в блоке предохранителей панели приборов со стороны пассажира (см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (разъем питания для аксессуаров) и «С/ЛТР» (прикуриватель). ).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

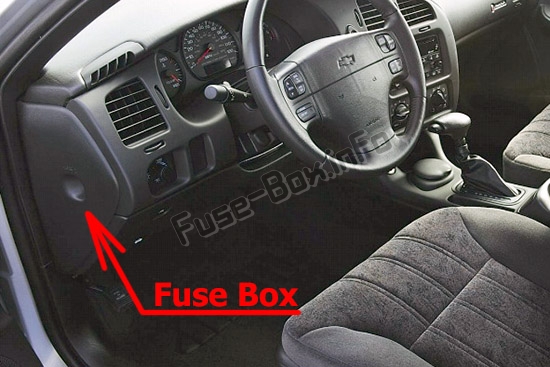

Блок предохранителей панели приборов №1 (со стороны водителя)
Он расположен со стороны водителя на панели приборов, за крышкой.

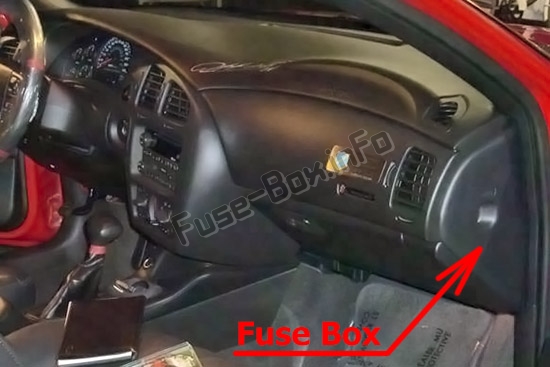

Блок предохранителей панели приборов №2 (со стороны пассажира)
Он расположен со стороны пассажира на панели приборов, за крышкой.
Моторного отсека

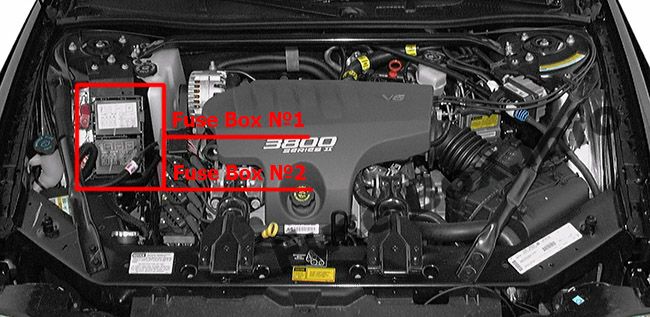

В моторном отсеке со стороны пассажира есть два блока предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001, 2002, 2003

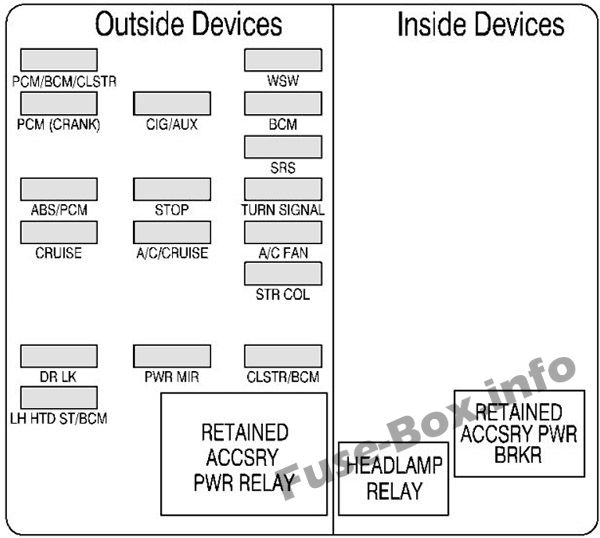

Блок предохранителей ИП №1, сторона водителя
| Name | Описание |
|---|---|
| PCM/BCM/CLS TR | Модуль управления силовым агрегатом, модуль управления кузовом, кластер (зажигание 0) |
| WSW | Стеклоочистители, омыватель ветрового стекла |
| ПКМ (КРЕНД) | Модуль управления силовым агрегатом (рукоятка) |
| CIG/ВСПОМОГАТЕЛЬНЫЙ | Приспособленное устройство (аксессуар) |
| BCM | Модуль управления кузовным оборудованием (дополнительное оборудование) |
| SRS | Дополнительная удерживающая система |
| АБС/ПКМ | Антиблокировочная тормозная система, модуль управления силовым агрегатом, выключатель тормоза, реле запуска, соленоид вентиляции адсорбера (работа, запуск) |
| STOP | Стоп-сигналы, модуль управления кузовным оборудованием (работа, запуск) |
| СИГНАЛ ПОВОРОТА | Мигалки указателей поворота |
| КРУИЗ | Круиз-контроль Органы управления на рулевой колонке |
| КОНДИЦИОНЕР/КРУИЗ | Двигатели и модуль временных дверей HVAC, модуль круиз-контроля |
| ВЕНТИЛЯТОР КОНДИЦИОНЕРА | Вентилятор ОВКВ |
| STR COL | Подсветка рулевого колеса |
| ДР ЛК | Блок управления кузовным оборудованием, органы управления дверным замком |
| PWR МИР | Зеркала с электроприводом |
| CLSTR/млрд. м3 | Комбинация приборов, блок управления кузовным оборудованием, разъем канала передачи данных (аккумулятор) |
| LH HTD ST/BCM | Сиденье водителя с подогревом, модуль управления кузовным оборудованием, нагрузки с питанием от аккумуляторной батареи |
| Автоматический выключатель | |
| СОХРАНЕННОЕ ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ПИТАНИЯ | Стеклоподъемники, выключатель люка |
| РЕЛЕ ФАР | Реле фар |
| СОХРАНЕННЫЙ ПРИНАДЛЕЖНОСТЬ PWR BRKR | Стеклоподъемники, выключатель люка |

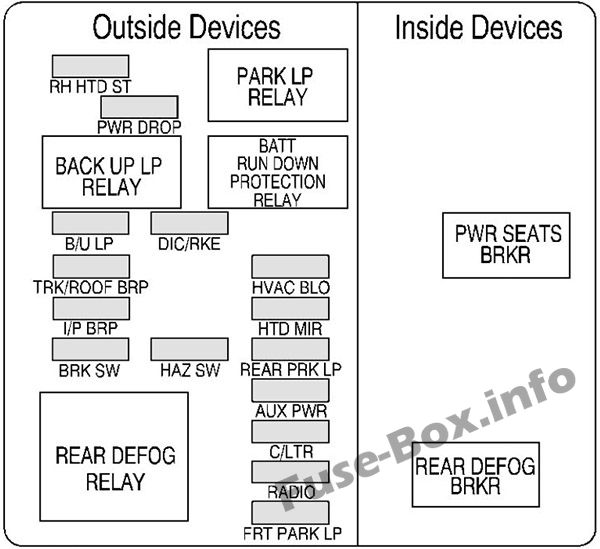

Блок предохранителей ИП №2, пассажирская сторона
| Name | Описание |
|---|---|
| Правая HTD СТ | Пассажирское сиденье с подогревом |
| ПАДЕНИЕ МОЩНОСТИ | Размещенное устройство |
| Б/У ЛП | Резервные лампы |
| ДИК/РКЭ | Информационный центр для водителя, удаленный вход без ключа, HVAC |
| ТРК/КРЫША BRP | Лампы в багажнике, лампы на потолке |
| ОВКВ БЛО | Реле вентилятора ОВКВ |
| И/П БРП | Подсветка пространства для ног приборной панели, подсветка перчаточного ящика |
| ХТД МИР | Зеркала с подогревом |
| БРК SW | Тормозной переключатель |
| ЗТВ SW | Переключатель опасности |
| ЗАДНЯЯ ФРК ЛП | Задние габаритные огни |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания (аккумулятор) |
| С/ЛТР | Зажигалка |
| РАДИО | Радио, Радиоусилитель |
| ФРТ ПАРК ЛП | Передние габаритные огни, освещение приборов |
| Реле цепи | |
| РЕЛЕ ПАРК LP | Реле габаритных огней |
| РЕЗЕРВНОЕ РЕЛЕ LP | Реле фонарей заднего хода |
| РЕЛЕ ЗАЩИТЫ ОТ РАЗРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ | Реле защиты от разрядки аккумулятора |
| РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАНА | Реле заднего обогревателя, реле обогрева зеркал |
| Автоматический выключатель | |
| СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ BRKR | Автоматический выключатель сиденья с электроприводом |
| ЗАДНИЙ ПРОТИВОТУМАННЫЙ БКРКР | Задний противотуманный выключатель |

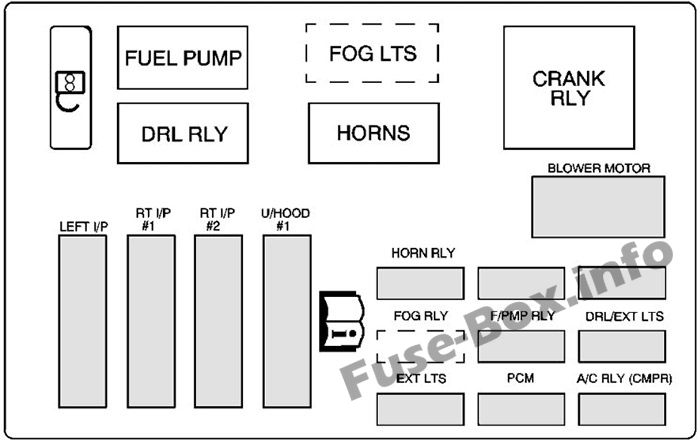

Блок предохранителей двигателя №1, верхний
| Name | Описание |
|---|---|
| РОГ РЛИ | Реле звукового сигнала |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ТУМАН РЛИ | Реле противотуманных фар |
| F/PMP RLY | Реле топливного насоса |
| ДРЛ/ВЫХОД LTS | Ближний (левый передний) и высокий (левый передний) фары |
| EXT LTS | Ближний (правый передний) и высокий (правый передний) фары |
| PCM | Аккумулятор ПКМ |
| RLY кондиционера (CMPR) | Реле компрессора HVAC и генератор |
| Макси предохранители | |
| ЛЕВЫЙ И/П | Электрический центр левой шины (аккумулятор) |
| РТ И/П №1 | Электрический центр правой шины (аккумулятор) |
| РТ И/П №2 | Электрический центр правой шины (аккумулятор) |
| U / КАПЮШОН # 1 | Под капотом (сверху) Электрический центр |
| Реле цепи | |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| РЕЛЕ ДХО | Дневные ходовые огни |
| ВОЗДУХА. РЕЛЕ | Реле реакции воздушной индукции |
| РОЛИК | Реле стартера (кривошипа) |
| РОГА | Horn |
| ВОГ ЛТС | Противотуманные фары |

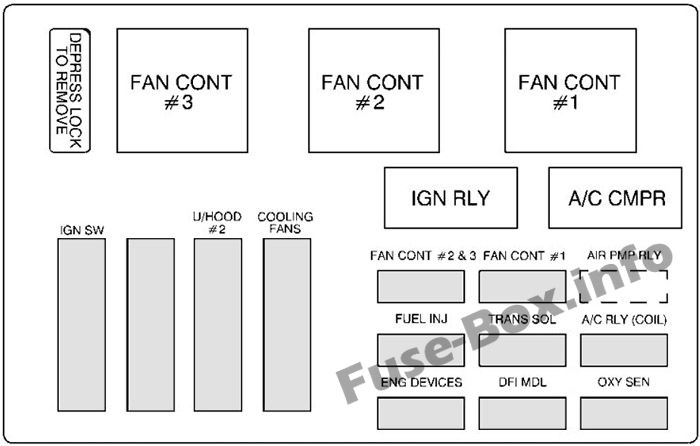

Блок предохранителей двигателя №2, нижний
| Name | Применение |
|---|---|
| ВЕНТИЛЯТОР №2 и №3 | Реле управления вентилятором охлаждения № 2 и № 3 |
| ВЕНТИЛЯТОР КОНТ #1 | Реле управления охлаждающим вентилятором №1 |
| ВОЗДУШНЫЙ НАСОС RLY | Реле реактивного насоса воздушной индукции (аккумулятор) |
| ТОПЛИВНАЯ ИНЖ | Топливные форсунки |
| ТРАНС СОЛ | Соленоиды коробки передач |
| РЕЛЕ КОНДИЦИОНЕРА (КАТУШКА) | Реле управления HVAC |
| УСТРОЙСТВА | Соленоид продувки адсорбера, датчик массового расхода воздуха (MAF), реле воздушного насоса и управление клапаном |
| DFI MDL | Модуль прямого зажигания |
| ОКСИ СЕН | Кислородные датчики (до и после конвертера) |
| Макси предохранители | |
| ПО IGN | Выключатель зажигания |
| ПУСТОЙ | Пустой |
| U / КАПЮШОН # 2 | Реле зажигания, воздушный насос |
| ОХЛАЖДАЮЩИЕ ВЕНТИЛЯТОРЫ | Вентиляторы охлаждения (аккумулятор) |
| Реле цепи | |
| ВЕНТИЛЯТОР КОНТ #3 | Дополнительный вентилятор охлаждения (со стороны пассажира) |
| ВЕНТИЛЯТОР КОНТ #2 | Реле управления вентилятором охлаждения |
| ВЕНТИЛЯТОР КОНТ #1 | Основной вентилятор охлаждения (со стороны водителя) |
| РЕЛЕ ЗАЖИГАНИЯ | Реле зажигания |
| кондиционер CMPR | Компрессор ОВКВ |
2004, 2005

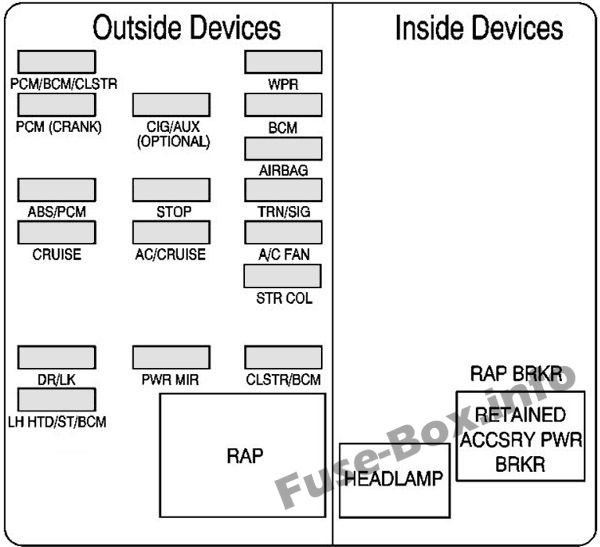

Блок предохранителей ИП №1, сторона водителя
| Name | Описание |
|---|---|
| PCM/BCM/CLS TR | Модуль управления силовым агрегатом, модуль управления кузовом, кластер (зажигание 0) |
| WSW | Стеклоочистители, омыватель ветрового стекла |
| ПКМ (КРЕНД) | Модуль управления силовым агрегатом (рукоятка) |
| CIG/ВСПОМОГАТЕЛЬНЫЙ | Приспособленное устройство (аксессуар) |
| BCM | Модуль управления кузовным оборудованием (дополнительное оборудование) |
| SRS | Дополнительная удерживающая система |
| АБС/ПКМ | Антиблокировочная тормозная система, модуль управления силовым агрегатом, выключатель тормоза, реле запуска, соленоид вентиляции адсорбера (работа, запуск) |
| STOP | Стоп-сигналы, модуль управления кузовным оборудованием (работа, запуск) |
| СИГНАЛ ПОВОРОТА | Мигалки указателей поворота |
| КРУИЗ | Круиз-контроль Органы управления на рулевой колонке |
| AC/КРУИЗ | Двигатели и модуль временных дверей HVAC, модуль круиз-контроля |
| ВЕНТИЛЯТОР КОНДИЦИОНЕРА | Вентилятор ОВКВ |
| STR COL | Подсветка рулевого колеса |
| ДР ЛК | Блок управления кузовным оборудованием, органы управления дверным замком |
| PWR МИР | Зеркала с электроприводом |
| CLSTR/млрд. м3 | Комбинация приборов, блок управления кузовным оборудованием, разъем канала передачи данных (аккумулятор) |
| LH HTD ST/BCM | Сиденье водителя с подогревом, модуль управления кузовным оборудованием, нагрузки с питанием от аккумуляторной батареи |
| Автоматический выключатель | |
| СОХРАНЕННЫЙ ПРИНАДЛЕЖНОСТЬ PWR BRKR | Стеклоподъемники, выключатель люка |
| Реле | |
| СОХРАНЕННОЕ ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ПИТАНИЯ | Сохраненное вспомогательное силовое реле |
| РЕЛЕ ФАР | Реле фар |
Блок предохранителей ИП №2, пассажирская сторона
| Name | Описание |
|---|---|
| Правая HTD СТ | Пассажирское сиденье с подогревом |
| ПАДЕНИЕ МОЩНОСТИ | Размещенное устройство |
| Б/У ЛП | Резервные лампы |
| ДИК/РКЭ | Информационный центр для водителя, удаленный вход без ключа, HVAC |
| ТРК/КРЫША BRP | Лампы в багажнике, лампы на потолке |
| ОВКВ БЛО | Реле вентилятора ОВКВ |
| И/П БРП | Подсветка пространства для ног приборной панели, подсветка перчаточного ящика |
| ХТД МИР | Зеркала с подогревом |
| БРК SW | Тормозной переключатель |
| ЗТВ SW | Переключатель опасности |
| ЗАДНЯЯ ФРК ЛП | Задние габаритные огни |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания (аккумулятор) |
| С/ЛТР | Зажигалка |
| РАДИО | Радио, Радиоусилитель |
| ФРТ ПАРК ЛП | Передние габаритные огни, освещение приборов |
| Автоматический выключатель | |
| СИДЕНЬЯ PWR BRKR | Автоматический выключатель сиденья с электроприводом |
| ЗАДНИЙ ПРОТИВОТУМАННЫЙ БКРКР | Задний противотуманный выключатель |
| Реле | |
| РЕЛЕ ПАРК LP | Реле габаритных огней |
| РЕЗЕРВНОЕ РЕЛЕ LP | Реле фонарей заднего хода |
| РЕЛЕ ЗАЩИТЫ ОТ РАЗРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ | Реле защиты от разрядки аккумулятора |
| РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАНА | Реле заднего обогревателя, реле обогрева зеркал |

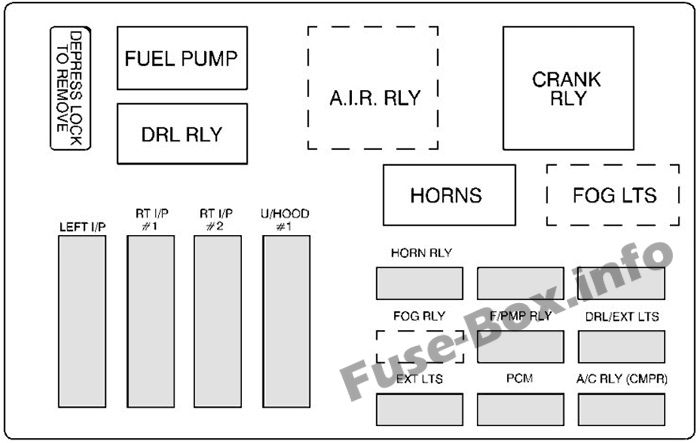

Блок предохранителей двигателя №1, верхний
| Name | Описание |
|---|---|
| ЛЕВЫЙ И/П | Левый блок предохранителей |
| РТ И/П №1 | Правый блок предохранителей (аккумулятор) |
| РТ И/П №2 | Правый блок предохранителей (аккумулятор) |
| U / КАПЮШОН # 1 | Блок предохранителей под капотом (сверху) |
| РОГ РЛИ | Реле звукового сигнала |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ТУМАН РЛИ | Реле противотуманных фар |
| F/PMP RLY | Реле топливного насоса |
| ДРЛ/ВЫХОД LTS | Ближний (левый передний) и высокий (левый передний) фары |
| EXT LTS | Ближний (правый передний) и высокий (правый передний) фары |
| PCM | Аккумулятор ПКМ |
| RLY кондиционера (CMPR) | Реле компрессора HVAC и генератор |
| ДВИГАТЕЛЬ ВЕНТИЛЯТОРА | Двигатель вентилятора ОВКВ |
| Реле | |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| РЕЛЕ ДХО | Дневные ходовые огни |
| ВОЗДУХА. РЕЛЕ | Реле реакции воздушной индукции |
| РОЛИК | Реле стартера (кривошипа) |
| РОГА | Horn |
| ВОГ ЛТС | Противотуманные фары |

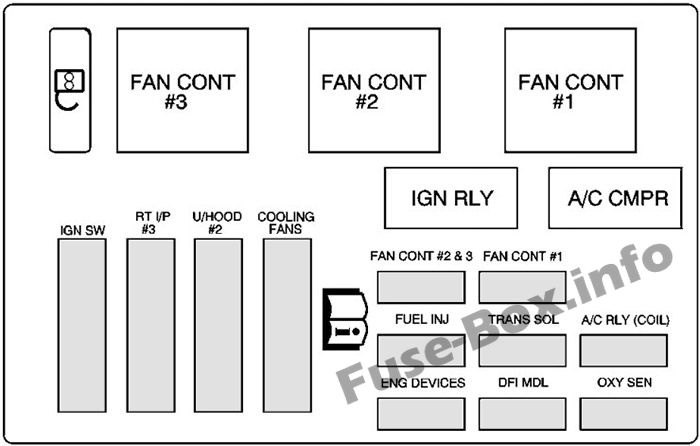

Блок предохранителей двигателя №2, нижний
| Name | Применение |
|---|---|
| ПО IGN | Выключатель зажигания |
| РТ И/П №3 | Обогрев заднего стекла, аудиосистема |
| U / КАПЮШОН # 2 | Реле зажигания, воздушный насос |
| ОХЛАЖДАЮЩИЕ ВЕНТИЛЯТОРЫ | Охлаждающие вентиляторы (аккумулятор) |
| ВЕНТИЛЯТОР №2 и №3 | Реле №2 и №3 |
| ВЕНТИЛЯТОР КОНТ #1 | Реле управления охлаждающим вентилятором №1 |
| ТОПЛИВНАЯ ИНЖ | Топливные форсунки |
| ТРАНС СОЛ | Соленоиды коробки передач |
| РЕЛЕ КОНДИЦИОНЕРА (КАТУШКА) | Реле управления HVAC |
| УСТРОЙСТВА | Соленоид продувки адсорбера, датчик массового расхода воздуха (MAF), реле воздушного насоса и управление клапаном |
| DFI MDL | Модуль прямого зажигания |
| ОКСИ СЕН | Кислородные датчики (до и после конвертера) |
| Реле | |
| ВЕНТИЛЯТОР КОНТ #3 | Дополнительный вентилятор охлаждения (со стороны пассажира) |
| ВЕНТИЛЯТОР КОНТ #2 | Реле управления вентилятором охлаждения |
| ВЕНТИЛЯТОР КОНТ #1 | Основной вентилятор охлаждения (со стороны водителя) |
| РЕЛЕ ЗАЖИГАНИЯ | Реле зажигания |
| кондиционер CMPR | Компрессор ОВКВ |
