Предохранители и реле Chevrolet Monte Carlo (2006-2007)
Схемы относятся к указанным годам и вариантам Chevrolet Monte Carlo (2006-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Монте-Карло 2006-2007 гг.
Предохранители прикуривателя / розетки в Chevrolet Monte Carlo расположены в блоке предохранителей в салоне (см. предохранитель «AUX» (вспомогательные выходы)) и в блоке предохранителей в моторном отсеке (см. предохранитель «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (вспомогательное питание)).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

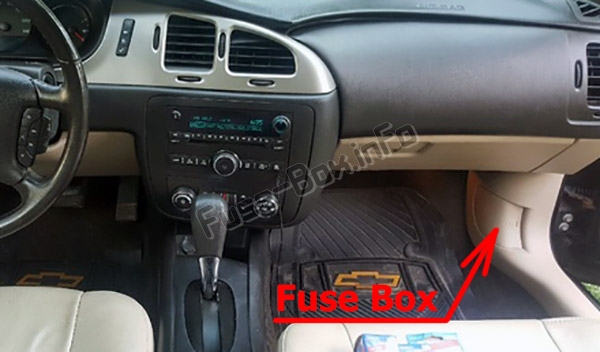

Расположение блока предохранителей
Он расположен в пространстве для ног переднего пассажира, за крышкой.
Схема блока предохранителей

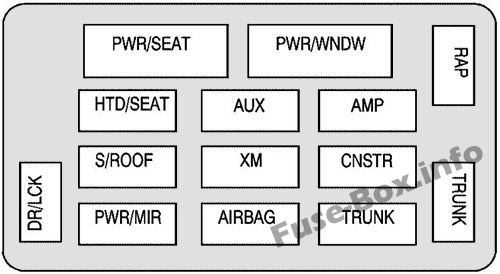

2006

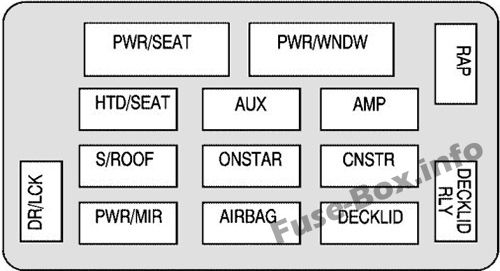

2007
| Name | Применение |
|---|---|
| мощность/сиденье | Сиденья с электроприводом |
| PWR/WNDW | Стеклоподъемник |
| RAP | Сохраненная мощность аксессуаров |
| ХТД/СИДЕНЬЕ | Сиденья с подогревом |
| AUX | Дополнительные розетки |
| AMP | Усилитель |
| S/КРЫША | Люк на крыше |
| ОНСТАР | OnStar |
| XM | XM-радио |
| CNSTR | Канистра |
| DR/LCK | Дверные замки |
| PWR/МИР | Зеркала с электроприводом |
| ВОЗДУШНАЯ ПОДУШКА | Подушки безопасности |
| СТВОЛ | Ствол |
| СТВОЛ | Магистральное реле |
| ВЕРХНЯЯ КРЫШКА | Ствол |
| ЗАДНЯЯ КРЫШКА | Магистральное реле |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

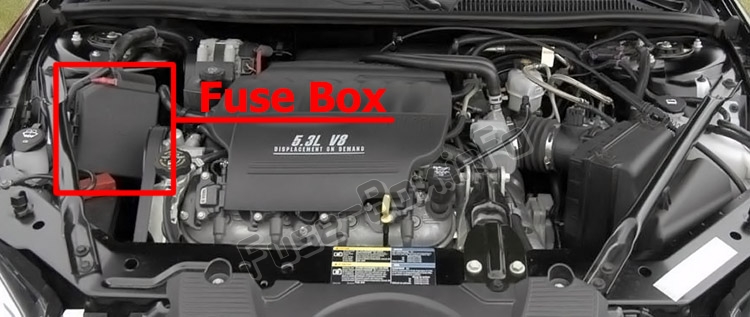

Расположение блока предохранителей
Он расположен в моторном отсеке (справа).

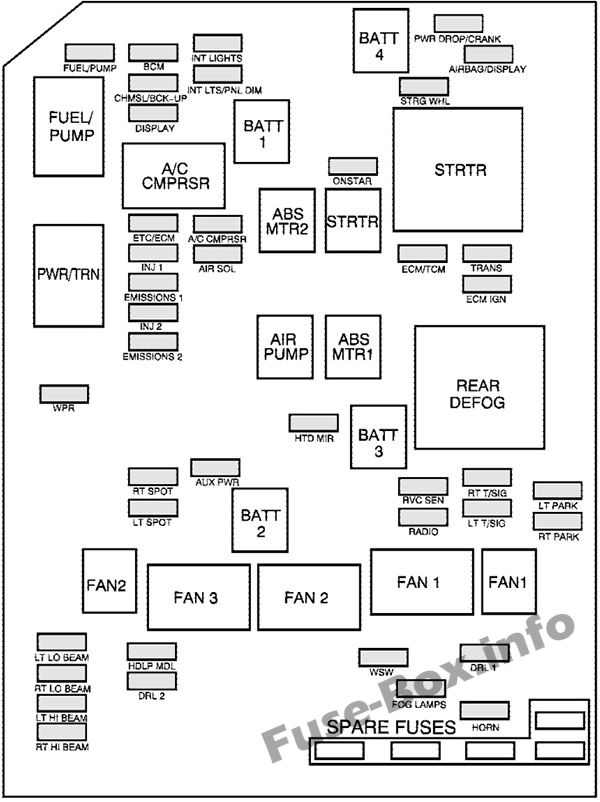

Схема блока предохранителей
| Name | Применение |
|---|---|
| ЛТ ПАРК | Парковочный фонарь со стороны водителя |
| РТ ПАРК | Стояночный фонарь со стороны пассажира |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ПОДУШКА БЕЗОПАСНОСТИ/ДИСПЛЕЙ | подушка безопасности, дисплей |
| ТРАНС | Трансмиссия |
| ЗАЖИГАНИЕ ЭБУ | Модуль управления двигателем, зажигание |
| РТ Т/СИГ | Боковой указатель поворота со стороны пассажира |
| LT T/SIG | Сигнал поворота со стороны водителя |
| ДХО 1 | Дневные ходовые огни 1 |
| HORN | Horn |
| ЗАПАСНОЙ | Запасной |
| ПАДЕНИЕ/РАНГ МОЩНОСТИ | Падение мощности, рукоятка |
| СИЛА WHL | Руль |
| ЭБУ/КПМ | Модуль управления двигателем, модуль управления коробкой передач |
| РВК СЭН | Датчик регулируемого напряжения |
| РАДИО | Аудио система |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Противотуманные фары |
| ЗАПАСНОЙ | Запасной |
| БАТ 4 | Батарея 4 |
| ОНСТАР | OnStar |
| STRTR | 2006: Электродвигатель антиблокировочной тормозной системы 1 2007: Стартер |
| АБС МТР1 | Электродвигатель антиблокировочной тормозной системы 1 |
| БАТ 3 | Батарея 3 |
| WSW | Стеклоочиститель |
| ХТД МИР | Зеркало с подогревом |
| ЗАПАСНОЙ | Запасной |
| БАТ 1 | Батарея 1 |
| АБС МТР2 | Электродвигатель антиблокировочной тормозной системы 2 |
| ВОЗДУШНЫЙ НАСОС | Воздушный насос |
| БАТАРЕЯ 2 | Батарея 2 |
| ВНУТРЕННИЕ СВЕТИЛЬНИКИ | Внутренние лампы |
| INT LTS/NL DIM | Лампы салона, диммер приборной панели |
| Кондиционер CMPRSR | Компрессор кондиционера |
| ВОЗДУХ СОЛ | AIR (Реактор с нагнетанием воздуха) Соленоид |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| BCM | Модуль управления кузовом |
| CHMSL/РЕЗЕРВНАЯ КОПИЯ | Центральный высокий стоп-сигнал, фонари заднего хода |
| ОТОБРАЖАТЬ | Отображать |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, модуль управления двигателем |
| ИНЖ 1 | Инжектор 1 |
| ВЫБРОСЫ 1 | Выбросы 1 |
| ИНЖ 2 | Инжектор 2 |
| ВЫБРОСЫ 2 | Выбросы 2 |
| РТ СПОТ | Правильное место |
| LT СПОТ | Левое пятно |
| HDLP леев | Модуль фары |
| ДХО 2 | Дневные ходовые огни 2 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| WPR | щетка стеклоочистителя |
| LT LO BEAM | Ближний свет со стороны водителя |
| ЛУЧ ВЕРТ. | Ближний свет со стороны пассажира |
| ДАЛЬНИЙ ЛУЧ | Дальний свет со стороны водителя |
| РТ ДАЛЬНИЙ ЛУЧ | Дальний свет со стороны пассажира |
| Реле | |
| STRTR | Стартер |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| Кондиционер CMPRSR | Компрессор кондиционера |
| ВЕНТИЛЯТОР 3 | Охлаждающий вентилятор 3 |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| PWR/ТРН | Силовой агрегат |
