Предохранители и реле Chevrolet Orlando (J309, 2011-2018)

Схемы относятся к указанным годам и вариантам Chevrolet Orlando (J309, 2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема предохранителей Шевроле Орландо 2011-2018

Схема предохранителей Шевроле Орландо 2011-2018

Предохранители прикуривателя / розетки в Chevrolet Orlando предохранители №6 (прикуриватель), №7 (розетка питания) и №26 (розетка дополнительного питания) в блоке предохранителей панели приборов.

Блок предохранителей на приборной панели

Расположение блока предохранителей

Он находится в панели приборов (с левой стороны), за крышкой (за перчаточным ящиком на праворульных автомобилях).

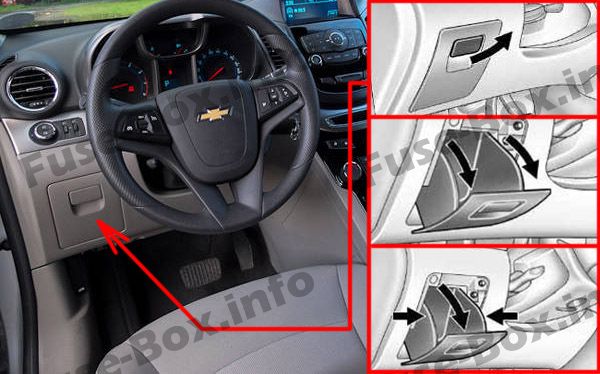

Автомобили с левым рулемРасположение блока предохранителей

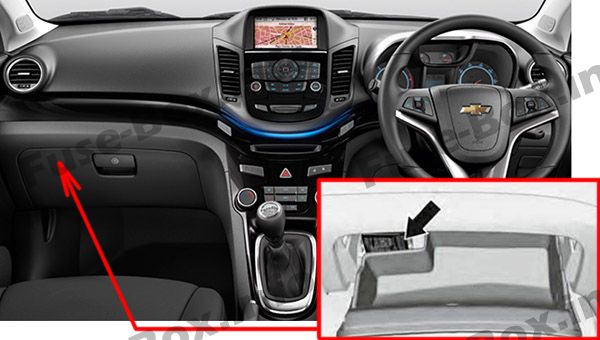

Автомобили с правым рулемРасположение блока предохранителей

Схема блока предохранителей

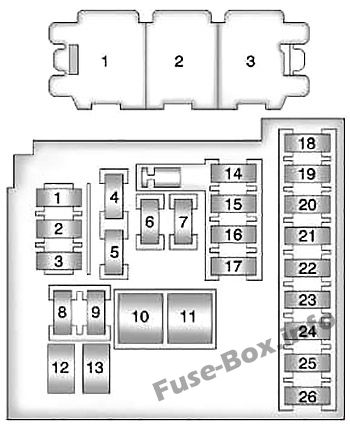

Схема блока предохранителей

Назначение предохранителей и реле в панели приборов
ОписаниеA
1Модуль управления мобильным телефоном10
2Преобразователь постоянного тока в постоянный-
3Модуль управления кузовом25
4Радио20
5Модуль управления системой помощи при парковке, звуковая сигнализация, многофункциональный переключатель на центральной консоли, дисплей7.5
6Зажигалка20
7Розетка20
8Модуль управления кузовом30
9Модуль управления кузовом30
10Модуль управления кузовом30
11Модуль управления двигателем вентилятора40
12Не используется-
13Модуль управления подогревом сиденья25
14Разъем канала передачи данных, разъем для подачи масла7.5
15Модуль датчиков и диагностики надувных удерживающих устройств10
16Реле открывания крышки заднего отсека10
17Модуль управления HVAC / узел управления HVAC15
18Трейлер-
19Датчик батареи-
20Не используется-
21Приборный щиток15
22Выключатель зажигания2
23Модуль управления кузовом20
24Модуль управления кузовом20
25Не используется-
26Вспомогательная розетка20
Необслуживаемые реле (печатная плата (PCB)):
1Реле открывания двери багажника
2Реле логистического режима 1
3Вспомогательное силовое реле

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

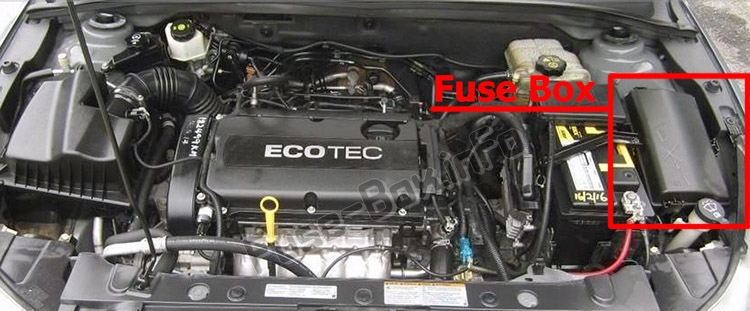

Он расположен в моторном отсеке, под крышкой.Расположение блока предохранителей

Схема блока предохранителей

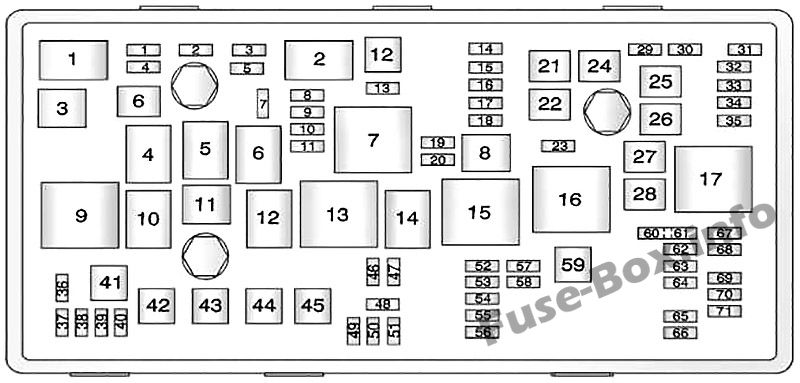

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
ОписаниеA
1Модуль управления коробкой передач15
2Модуль управления двигателем15
3Не используется-
5Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха/температуры воздуха на впуске, датчик скорости на выходе15
6Реле стеклоочистителей30
7Не используется-
8Топливные форсунки15
9Катушка зажигания, топливные форсунки15
10Модуль управления двигателем, датчик выходной скорости15
11Датчики кислорода с подогревом10
12Пусковой двигатель30
13Электромагнитный клапан вентиляции адсорбера (EVAP)7.5
14Не используется-
15Задний стеклоочиститель
16Датчик качества воздуха7.5
17Модуль датчиков и диагностики надувных удерживающих устройств5
18Модуль управления топливным насосом10
19Не используется-
20Реле топливного насоса20
21Двигатели для окон, передняя дверь30
22Не используется-
23Не используется-
24Двигатели для окон, передняя дверь30
25Электронный вакуумный насос
26Электронный модуль управления тормозной системой (EBCM)40
27Приемник дистанционного управления дверным замком30
28Задняя антизапотевающая сетка40
29Не используется-
30Электронный модуль управления тормозной системой (EBCM)15
31Модуль управления кузовом20
32Модуль управления кузовом20
33Модуль управления подогревом сиденья30
34Модуль управления люком25
35Аудио усилитель30
36Не используется-
37Фара - Правый дальний свет10
38Фара — левый дальний свет10
39Не используется-
40Не используется-
41Не используется-
42Реле вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения20/30
43Не используется-
44Не используется-
45Реле высокой скорости охлаждающего вентилятора, двигатель охлаждающего вентилятора30/40
46Реле вентилятора охлаждения10
47Датчики кислорода с подогревом, корпус дроссельной заслонки10
48Противотуманные фары, передние15
49Не используется-
50Не используется-
51Horn15
52Приборный щиток5
53Внутреннее зеркало заднего вида10
54Выключатель фар, дополнительный электрический обогреватель, модуль управления HVAC5
55Стеклоподъемники, передние, зеркальные переключатели7.5
56Насос омывателя ветрового стекла15
57Модуль управления замком рулевой колонки15
58Не используется-
59Подогреватель топлива30
60Наружные зеркала заднего вида7.5
61Обогрев зеркал
62Реле муфты компрессора кондиционера, муфта компрессора кондиционера10
63Датчик заднего стекла
64Модуль датчиков и диагностики надувных удерживающих устройств5
65Задний противотуманный фонарь
66Задний омыватель
67Модуль управления топливным насосом20
68Не используется-
69Модуль управления кузовом5
70Датчик дождя5
71Не используется-
Реле:
1Муфта компрессора кондиционера
2Стартер
3Охлаждающий вентилятор
4Регулятор скорости стеклоочистителя
5Стеклоочиститель
6Не используется
7Силовой агрегат
8Топливный насос
9Охлаждающий вентилятор, средняя скорость 1
10Охлаждающий вентилятор, средняя скорость 2
11Не используется
12Регулятор скорости охлаждающего вентилятора (или в блоке реле - под капотом)
13Реле высокой скорости вентилятора охлаждения
14Не используется
15Главное реле зажигания
16Реле подогревателя топлива
17Обогрев заднего стекла
Необслуживаемые реле (печатная плата (PCB):
-Реле звукового сигнала
-Реле насоса омывателя ветрового стекла
-Реле передних противотуманных фар
-Реле дальнего света фар

Блок предохранителей двигателя

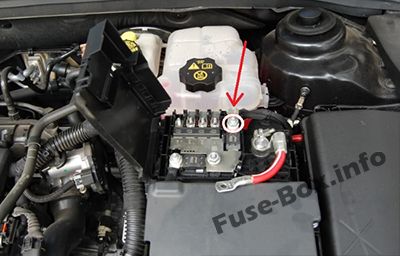

Он расположен на клемме аккумулятора.Блок предохранителей двигателя

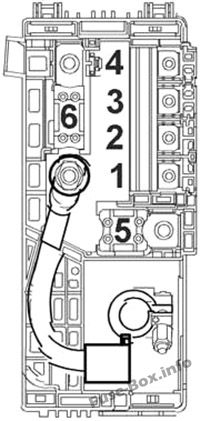

Блок предохранителей двигателя

Блок предохранителей двигателя
ОписаниеA
1Блок предохранителей — приборная панель100
2Блок предохранителей — приборная панель100
3Рулевое управление с электроусилителем (EPS) (NJ1)80
4Не используется-
5Блок предохранителей — дополнительный аккумулятор250
6Пусковой двигатель250/500

Блок предохранителей двигателя

ОписаниеA
5Модуль управления свечами накаливания80
6Дополнительный электрический обогреватель100
7Не используется-
8Не используется-

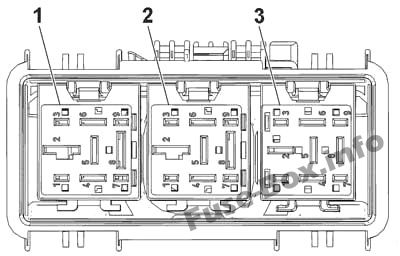

Релейная коробка

Релейная коробка

Реле
Реле
1Реле средней скорости левого вентилятора охлаждения
2Реле управления скоростью вентилятора охлаждения 2
3Реле средней скорости правого вентилятора охлаждения
