Предохранители и реле Chevrolet S-10 (1994-2004)
Схемы относятся к указанным годам и вариантам Chevrolet S-10 (1994-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Chevrolet S-10 1994-2004 гг.
Предохранители прикуривателя/розеткинаходятся в блоке предохранителей панели приборов. 1994-1997 гг. — см. предохранитель №7 «ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ» (Auxiliary Outlets). 1998-2004 гг. — см. предохранители №2 «CIGAR LTR» (прикуриватель) и №13 «AUX PWR» (вспомогательное питание).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

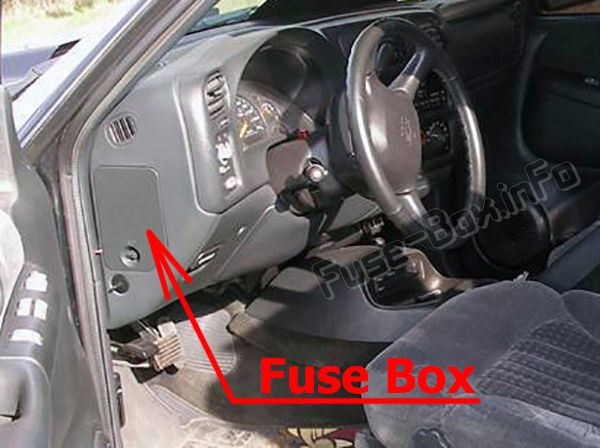

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

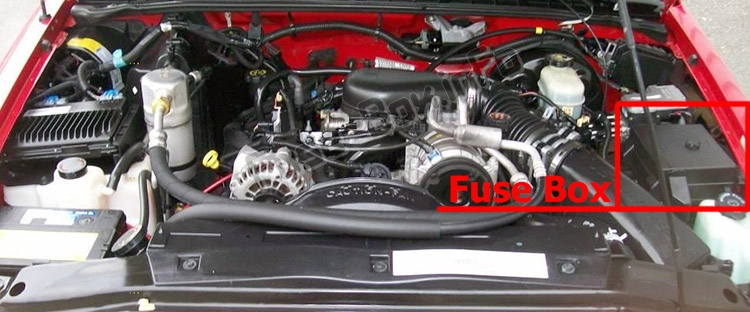

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
1994

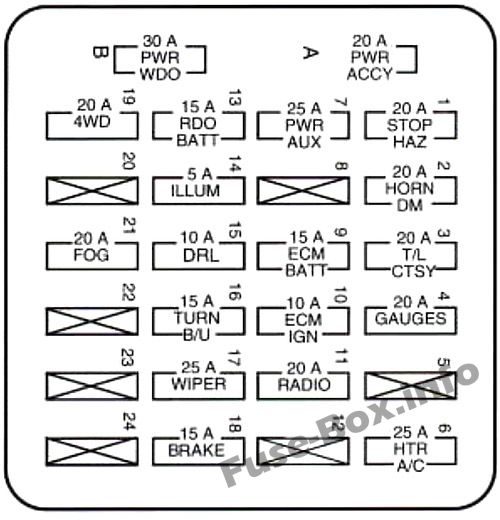

Приборная доска
| № | Name | Цепь защищена |
|---|---|---|
| A | ЭЛЕКТРОПИТАНИЕ | Замки с электроприводом |
| B | PWR WDO | Стеклоподъемник |
| 1 | СТОП/ОПАСНОСТЬ S | Стоп-сигналы, аварийная сигнализация, модуль звуковой сигнализации |
| 2 | РОГ/ДМ | Лампа купола, зеркало козырька с подсветкой, лампа перчаточного ящика, звуковой сигнал, плафоны I/P, зеркала с электроприводом |
| 3 | Т/Л CTSY | Модуль раздаточной коробки с электроприводом, стояночные огни, лампа освещения номерного знака |
| 4 | ДАТЧИКИ | Автоматическая коробка передач, поле генератора переменного тока, переменное управление дроссельной заслонкой, компрессор кондиционера, комбинация приборов, модуль звуковой сигнализации, контрольная лампа полного привода, датчик кислорода с подогревом, модуль дневных ходовых огней |
| 5 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 6 | HTR кондиционер | Двигатель вентилятора, двигатель температурной дверцы |
| 7 | ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ | Вспомогательные розетки |
| 8 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 9 | ЭБУ БАТТ | Компьютер двигателя (аккумулятор), аккумулятор ABS, топливный насос |
| 10 | ЗАЖИГАНИЕ ЭБУ | Компьютер двигателя (зажигание), форсунки, датчики двигателя |
| 11 | РАДИО | Радио, лампы карты внутреннего зеркала заднего вида |
| 12 | (НЕ ИСПОЛЬЗУЕТСЯ | — |
| 13 | RDO/БАТТ | Часы, Батарейка для радио, CD-плеер |
| 14 | ИЛЛЮМ | Подсветка комбинации приборов, лампа пепельницы, подсветка радиоприемника, лампа отопителя, подсветка полного привода, модуль звуковой сигнализации, подсветка выключателя противотуманных фар, дневные ходовые огни |
| 15 | DRL | Дневные ходовые огни (только для Канады) |
| 16 | ПОВОРОТ Б/У | Сигналы поворота, резервная лампа |
| 17 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Омыватель ветрового стекла, мотор стеклоочистителя |
| 18 | ТОРМОЗ | Спидометр, антиблокировочная система тормозов, круиз-контроль |
| 19 | 4WD | Полноприводный автомобиль |
| 20 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 21 | FOG | Противотуманные фары |
| 22 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 23 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 24 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
1995

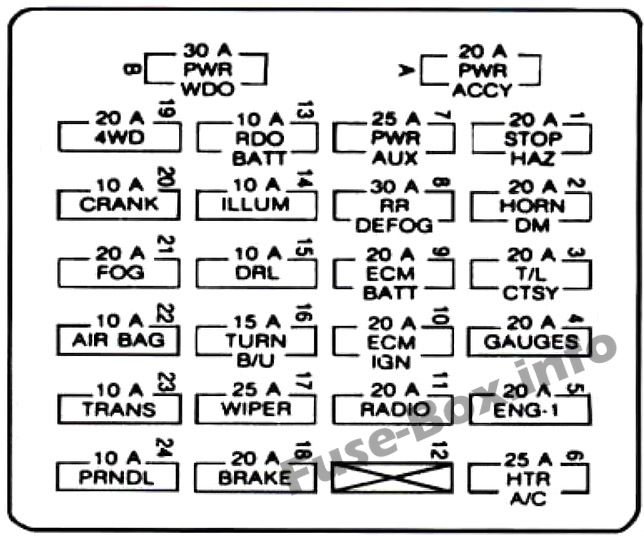

Приборная доска
| № | Name | Цепь защищена |
|---|---|---|
| A | ЭЛЕКТРОПИТАНИЕ | Дверные замки с электроприводом, сиденье с электроприводом, поясничная опора сиденья с электроприводом, RKE |
| B | PWR WDO | Стеклоподъемник |
| 1 | ОСТАНОВИТЬ ЗДОРОВЬЕ | Стоп-сигналы, аварийная сигнализация, звуковой сигнал, реле ЧМСЛ, лампа ЧМСЛ |
| 2 | РОГ ДМ | Лампы купола, лампы багажника, косметическое зеркало козырька, прикуриватель, лампа внутреннего зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, звуковые сигналы, реле звукового сигнала, плафоны освещения IP, наружное зеркало заднего вида с электроприводом, мотор открывания подъемника, модуль входа с подсветкой |
| 3 | Т/Л CTSY | Габаритные огни, Освещение номерного знака, Модуль раздаточной коробки с электроприводом, Подкапотное освещение, Задний дворник, Реле противотуманных фар, Лампа дверного выключателя |
| 4 | ДАТЧИКИ | Поле генератора, VTC, реле компрессора кондиционера, модуль звуковой сигнализации комбинации приборов, катушка реле DRL, индикаторная лампа полного привода, модуль DRL, таймер заднего обогревателя, зажигание TCCM, резервное зажигание SIR, зажигание RKE |
| 5 | РУС I | 02 Датчик нагрева, EGR, датчик кулачка, CANN, продувка |
| 6 | HTR кондиционер | Электродвигатель вентилятора отопителя/кондиционера, электродвигатель температурной заслонки, муфта компрессора кондиционера, катушка реле вентилятора высокого давления, катушка реле таймера |
| 7 | ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ | Вспомогательные розетки, ALDL |
| 8 | RR DEFOG | Обогрев заднего стекла |
| 9 | ЭБУ БАТТ | Аккумулятор PCM/VCM, аккумулятор ABS (LN2), топливный насос |
| 10 | ЗАЖИГАНИЕ ЭБУ | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | РАДИО | Радио, лампа карты внутреннего зеркала заднего вида, лампы для чтения на потолочной консоли, задний стеклоочиститель, задний омыватель, дисплей на потолочной консоли |
| 12 | — | — |
| 13 | РДО БАТТ | Часы, Батарейка для радио, CD-плеер |
| 14 | ИЛЛЮМ | Подсветка комбинации приборов, лампа пепельницы, подсветка радиоприемника, лампа отопителя, подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар, выключатель заднего стеклоочистителя, подсветка выключателя заднего обогревателя, подсветка выключателя подъемного стекла, подсветка потолочной консоли |
| 15 | DRL | Дневные ходовые огни |
| 16 | ПОВОРОТ Б/У | Указатель поворота и фонари заднего хода |
| 17 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Омыватель ветрового стекла, мотор стеклоочистителя |
| 18 | ТОРМОЗ | DRAC, антиблокировочная система тормозов, круиз-контроль |
| 19 | 4WD | Раздаточная коробка с электрическим переключением |
| 20 | РУКОЯТКА | Сигнал запуска |
| 21 | FOG | Реле противотуманных фар, противотуманные фары |
| 22 | ВОЗДУШНАЯ ПОДУШКА | Модуль подушки безопасности |
| 23 | ТРАНС | 4L60E Автоматическая коробка передач |
| 24 | PRNDL | мощность PRNDL |
1996

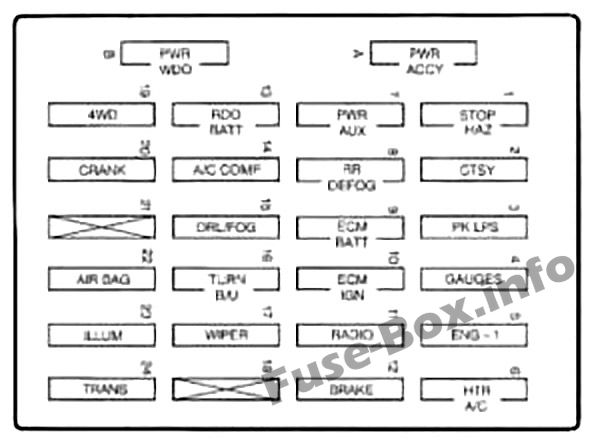

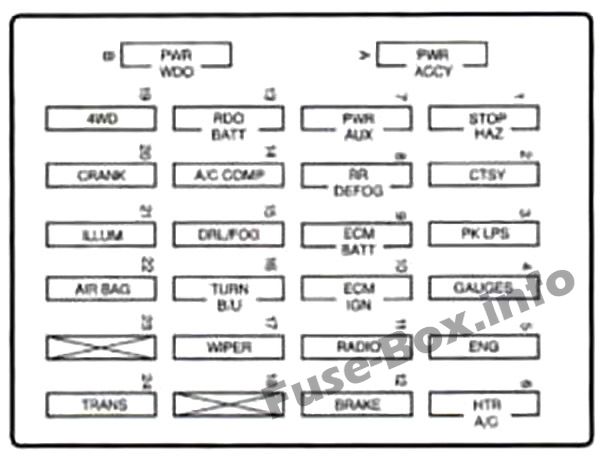

Приборная доска
| № | Цепь защищена |
|---|---|
| A | Дверные замки с электроприводом, сиденье с электроприводом, поясничная опора сиденья с электроприводом, дистанционный вход без ключа |
| B | Стеклоподъемник |
| 1 | Стоп-сигналы, аварийные огни, звуковой сигнал, центральное реле стоп-сигнала, центральный стоп-сигнал |
| 2 | Плафоны купола, косметическое зеркало козырька, прикуриватель, лампа внутреннего зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, звуковые сигналы, реле звукового сигнала, плафоны IP-подсветки, наружное зеркало заднего вида с электроприводом, модуль входа с подсветкой |
| 3 | Габаритные огни, Освещение номерного знака, Модуль раздаточной коробки с электроприводом, Подкапотное освещение, Освещение пепельницы, Освещение дверного выключателя |
| 4 | Поле генератора, реле компрессора кондиционера, модуль звуковой сигнализации, катушка реле DRL, контрольная лампа полного привода, модуль DRL, модуль управления раздаточной коробкой, зажигание, резервное зажигание SIR, зажигание RKE |
| 5 | Нагреватель датчика кислорода, система рециркуляции отработавших газов, датчик кулачка, CANN. Продувка, МАС |
| 6 | Электродвигатель вентилятора, электродвигатель температурной дверцы, катушка реле высокочастотного вентилятора |
| 7 | Дополнительные розетки питания, линия диагностики сборочной линии |
| 8 | — |
| 9 | Аккумулятор PCM/VCM, аккумулятор ABS, топливный насос (LN2) |
| 10 | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | Радио, подсветка карты в зеркале заднего вида |
| 12 | DRAC, антиблокировочная тормозная система, VCM IGN-3 |
| 13 | Часы, Радио, Аккумулятор, CD-плеер |
| 14 | Питание от аккумуляторной батареи компрессора кондиционера |
| 15 | Дневные ходовые огни, противотуманные фары, реле противотуманных фар |
| 16 | Сигналы поворота и фонари заднего хода, соленоид блокировки переключения передач и тормоза |
| 17 | Омыватель ветрового стекла, мотор стеклоочистителя |
| 18 | — |
| 19 | Раздаточная коробка с электрическим переключением |
| 20 | Сигнал запуска, система подушек безопасности |
| 21 | Подсветка комбинации приборов, подсветка радио, лампа отопителя, подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар |
| 22 | Модуль подушки безопасности |
| 23 | — |
| 24 | мощность PRNDL, автоматическая коробка передач 4L60E |
1997
Приборная доска
| № | Цепь защищена |
|---|---|
| A | Дверные замки с электроприводом, сиденье с электроприводом, поясничная опора сиденья с электроприводом, дистанционный вход без ключа |
| B | Электрические стеклоподъемники, люк на крыше Mo.dwle/Motor |
| 1 | Стоп-сигналы, аварийные огни, звуковой сигнал, центральное реле стоп-сигнала, центральный стоп-сигнал |
| 2 | Лампы купола, лампы багажника, косметическое зеркало козырька, прикуриватель, лампа внутреннего зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, звуковые сигналы, реле звукового сигнала, плафоны подсветки IP, внешнее зеркало заднего вида с электроприводом, мотор открывания подъемника, модуль входа с подсветкой |
| 3 | Габаритные огни, Освещение номерного знака, Модуль раздаточной коробки с электроприводом, Подкапотное освещение, Задний стеклоочиститель, Реле противотуманных фар, Лампа дверного выключателя, Лампа пепельницы, Выключатель фар |
| 4 | Реле компрессора кондиционера, модуль звуковой сигнализации комбинации приборов, катушка реле ДХО, индикатор полного привода, модуль ДХО, таймер заднего обогрева, модуль зажигания раздаточной коробки, резервное зажигание SIR, зажигание RKE, модуль датчика уровня топлива |
| 5 | Нагреватель датчика кислорода, система рециркуляции отработавших газов, датчик кулачка, CANN. Продувка, соленоид вентиляции адсорбера, датчик массового расхода воздуха, датчик распредвала |
| 6 | Электродвигатель вентилятора, электродвигатель температурной дверцы, катушка реле высокочастотного вентилятора |
| 7 | Дополнительные розетки питания, линия диагностики сборочной линии |
| 8 | Обогрев заднего стекла |
| 9 | Аккумулятор PCM/VCM, топливный насос |
| 10 | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | Радио, лампа карты внутреннего зеркала заднего вида, лампы для чтения на потолочной консоли, задний стеклоочиститель, задний омыватель, дисплей на потолочной консоли |
| 12 | Антиблокировочная система тормозов, VCM IGN-3 |
| 13 | Часы, Радио, Аккумулятор, CD-плеер |
| 14 | Питание от аккумуляторной батареи компрессора кондиционера |
| 15 | Дневные ходовые огни, противотуманные фары, реле противотуманных фар |
| 16 | Сигналы поворота и фонари заднего хода, соленоид блокировки переключения передач и тормоза |
| 17 | Омыватель ветрового стекла, мотор стеклоочистителя |
| 18 | — |
| 19 | Раздаточная коробка с электрическим переключением |
| 20 | Сигнал запуска, модуль подушки безопасности |
| 21 | — |
| 22 | Модуль подушки безопасности |
| 23 | Кластерная подсветка, радиоподсветка, обогреватель. Подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар, подсветка выключателя заднего стеклоочистителя, подсветка выключателя заднего обогревателя, подсветка выключателя подъемного стекла, подсветка потолочной консоли |
| 24 | мощность PRNDL, автоматическая коробка передач 4L60E |
1998

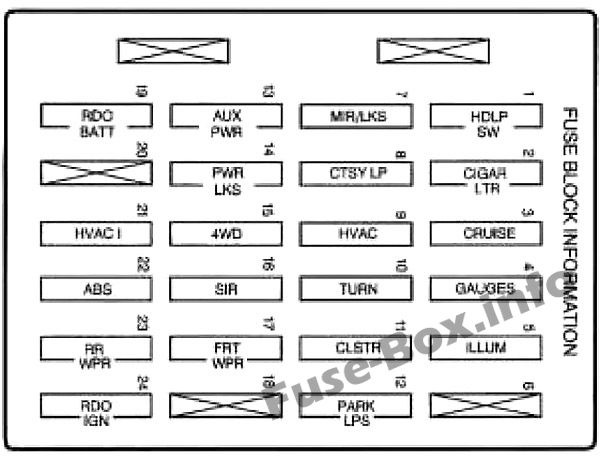

Приборная доска
| № | Цепь защищена |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Переключатель фар, органы управления кузовом TBC, реле фар |
| 2 | Прикуриватель, разъем канала передачи данных |
| 3 | Круиз-контроль~ Органы управления кузовом TBC, подогрев сидений, круиз-модуль, круиз-переключатель |
| 4 | Датчики, элементы управления кузовом TBC, приборная панель, B+ Power |
| 5 | Внутреннее освещение |
| 6 | Не используется |
| 7 | Зеркало, Замки |
| 8 | Лампы вежливости. Непреднамеренное силовое реле |
| 9 | Головка управления HVAC |
| 10 | Сигнал поворота |
| 11 | Комбинация приборов, органы управления двигателем |
| 12 | Габаритные огни, переключатель стеклоподъемников, TBC, лампа пепельницы |
| 13 | Вспомогательная мощность |
| 14 | Силовые замки |
| 15 | Переключатель полного привода, управление двигателем (VCM, PCM, трансмиссия) |
| 16 | Дополнительное надувное удерживающее устройство, модуль SDM |
| 17 | Передний стеклоочиститель |
| 18 | Не используется |
| 19 | Радио Батарея |
| 20 | Не используется. |
| 21 | HVAC I, головка управления HVAC, устройства HVAC |
| 22 | Тормоза с воздушной подушкой |
| 23 | Задний стеклоочиститель |
| 24 | радио, зажигание |

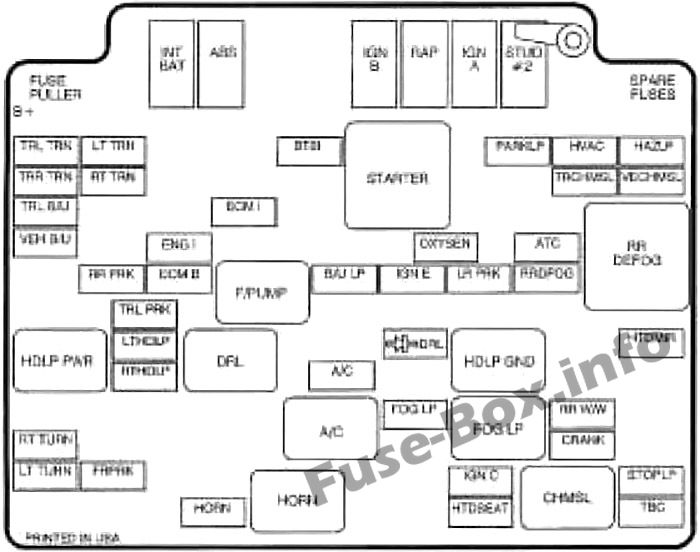

Моторного отсека
| Name | Применение |
|---|---|
| TRL TRN | Левый поворот трейлера |
| ТРН ТРН | Прицеп правый поворот |
| ТРЛ Б/У | Фонари заднего хода прицепа |
| ВЭХ Б/У | Фонари заднего хода автомобиля |
| LT ПОВОРОТ | Левый указатель поворота спереди |
| ЛТ РНН | Левый указатель поворота сзади |
| РТ ТРНХ | Задний указатель правого поворота |
| РР ПРК | Правые задние габаритные огни |
| ТРЛ ПРК | Габаритные огни прицепа |
| LT HDLP | Левая фара |
| РТ HDLP | Правая фара |
| ФР ПРК | Передний стояночный фонарь |
| ИНТ БАТ | Питание блока предохранителей I/P |
| РУС 1 | Датчик/соленоид двигателя, MAP, CAM, PURGE, VENT |
| ЭБУ В | Модуль управления двигателем Топливный насос, модуль, давление масла |
| ABS | Антиблокировочная тормозная система |
| ЕСМ I | Форсунка модуля управления двигателем |
| HORN | Horn |
| BTSI | Блокировка переключения передач и тормоза |
| Б/У ЛП | Резервные лампы |
| A/C | Кондиционирование воздуха |
| RAP | Сохраненная мощность аксессуаров |
| O2 | Датчик кислорода |
| IGN Б | Подача колонки, IGN 2, 3,4 |
| DRL | Дневные ходовые огни |
| ФОГ ЛП | Пидорские лампы |
| IGN А | Заявление и зарядка ING I |
| ШПИЛЬКА №2 | Подача аксессуаров, электрический тормоз |
| ПАРКЛП | Парковочные огни |
| ЛП ПРК | Левые задние габаритные огни |
| ИГН С | Электромагнитный топливный насос стартера, PRNDL |
| HTDSEAT | Сиденье с подогревом |
| ATC | Активная раздаточная коробка |
| RRDEFOG | Задний обогреватель |
| HVAC | Система вентиляции и кондиционирования |
| ТРЧМСЛ | Высокорасположенный стоп-сигнал в центре прицепа |
| РР Ж/Ж | Стеклоочиститель заднего стекла |
| РУКОЯТКА | Переключатель сцепления, переключатель НСБУ |
| HAZLP | Аварийные огни |
| ВЭВХМСЛ | Высокорасположенный стоп-сигнал по центру автомобиля |
| HTDMIR | Зеркало с подогревом |
| СТОПЛП | Стоп-сигналы |
| TBC | Компьютер кузова грузовика |
1999, 2000, 2001, 2002, 2003, 2004

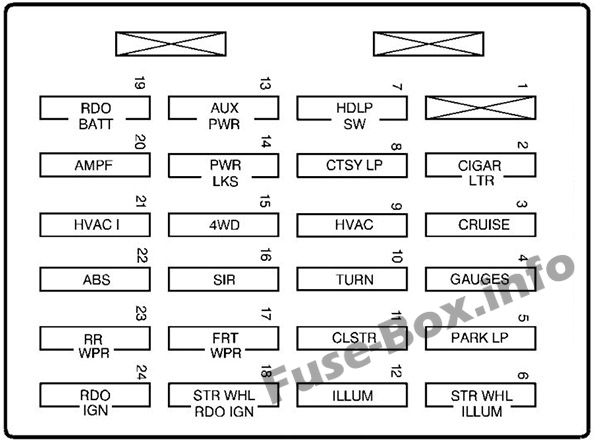

Приборная доска
| № | Цепь защищена |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Не используется |
| 2 | Прикуриватель, разъем канала передачи данных |
| 3 | Модуль и переключатель круиз-контроля, модуль управления кузовом, подогрев сидений |
| 4 | Приборы, модуль управления кузовным оборудованием, приборная панель |
| 5 | Габаритные огни, переключатель стеклоподъемников, блок управления кузовным оборудованием, лампа пепельницы |
| 6 | 1999: Не используется 2000-2002: Руль, Подсветка 2003-2004: Радиоуправление на руле |
| 7 | Переключатель фар, блок управления кузовным оборудованием, реле фар |
| 8 | 1999-2002: Лампы вежливости, непреднамеренное реле питания 2003–2004: Дополнительные лампы, защита от разрядки аккумуляторов. |
| 9 | Головка управления отоплением, вентиляцией, воздушным охлаждением (ручная) |
| 10 | Сигнал поворота |
| 11 | Комбинация приборов, модуль управления двигателем |
| 12 | Внутреннее освещение |
| 13 | Вспомогательная мощность |
| 14 | Силовые замки Мотор |
| 15 | Переключатель полного привода, органы управления двигателем (VCM, PCM, трансмиссия) |
| 16 | Дополнительные надувные удерживающие устройства |
| 17 | Передний стеклоочиститель |
| 18 | 1999: Не используется 2000-2002: Руль, Радио, Зажигание 2003-2004: Радиоуправление на руле |
| 19 | Радио Батарея |
| 20 | Усилитель |
| 21 | 1999-2002: HVAC I, головка управления HVAC, HVAC Devices 2003-2004: Отопление, вентиляция, охлаждение воздуха (ручное), отопление, вентиляция, охлаждение воздуха (автоматическое), отопление, вентиляция, датчики охлаждения воздуха (автоматическое) |
| 22 | Тормоза с воздушной подушкой |
| 23 | Задний стеклоочиститель |
| 24 | радио, зажигание |

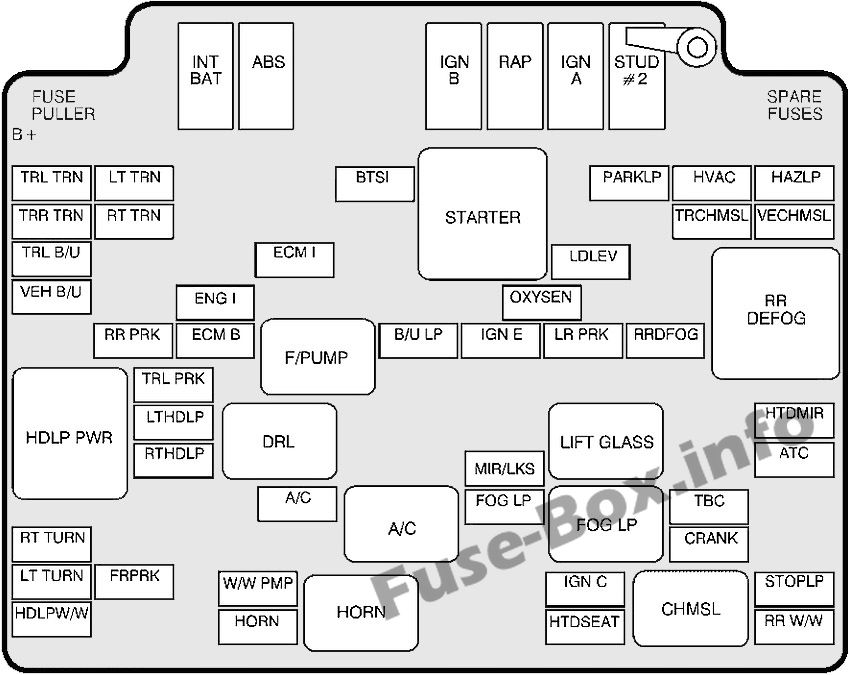

Моторного отсека
| Name | Применение |
|---|---|
| TRL TRN | 1999-2002: Не используется 2003-2004: Левый поворот трейлера |
| ТРН ТРН | 1999-2002: Не используется 2003–2004: Поворот направо прицепа |
| ТРЛ Б/У | 1999-2002: Не используется 2003-2004: Фонари заднего хода прицепа |
| ВЭХ Б/У | Фонари заднего хода автомобиля |
| HDLP PWR | Мощность фары |
| ПОВОРОТ РТ | Передний правый указатель поворота |
| LT ПОВОРОТ | Левый указатель поворота спереди |
| HDLP ж/б | Не используется |
| ЛТ РНН | Левый указатель поворота сзади |
| РТ РН | Задний указатель правого поворота |
| РР ПРК | Правые задние габаритные огни |
| ТРЛ ПРК | 1999-2002: Не используется 2003–2004: Лампы трейлерного парка |
| LT HDLP | Левая фара |
| РТ HDLP | Правая фара |
| Ф ПРК | Передний стояночный фонарь |
| ИНТ БАТ | Питание блока предохранителей приборной панели |
| РУС 1 | Датчик/соленоид двигателя, MAP, CAM, PURGE, VENT |
| ЭБУ В | Модуль управления двигателем Топливный насос, модуль, давление масла |
| ABS | Антиблокировочная тормозная система |
| ЕСМ I | Форсунка модуля управления двигателем |
| F/НАСОС | Топливный насос |
| DRL | Дневные ходовые огни |
| A/C | Кондиционирование воздуха |
| HORN | Horn |
| В/В ПМП | Не используется |
| HORN | Horn |
| BTSI | Автоматическая система управления блокировкой переключения передач |
| Б/У ЛП | Резервные лампы |
| IGN Б | Подача колонки, IGN 2, 3, 4 |
| СТАРТЕР | Стартер |
| RAP | Сохраненная мощность аксессуаров |
| ЛД ЛЕВ | Не используется |
| КИСЛОРОД | Датчик кислорода |
| ИГН Э | Двигатель |
| МИР/ЛКС | Зеркала, Дверные замки |
| ФОГ ЛП | Противотуманные фары |
| IGN А | Запуск и зарядка зажигания 1 |
| ШПИЛЬКА №2 | Подача аксессуаров, электрический тормоз |
| ПАРКЛП | Парковочные огни |
| ЛР ПРК | Левые задние габаритные огни |
| ИГН С | Соленоид стартера, топливный насос, PRNDL |
| HTDSEAT | Сиденье с подогревом |
| HVAC | Отопление, вентиляция, система воздушного охлаждения |
| ТРЧМСЛ | 1999-2002: Не используется 2003-2004: Стоп-сигнал с высоким креплением в центре прицепа |
| РРДФОГ | 1999-2002: Не используется 2003-2004: Обогрев заднего стекла |
| TBC | Компьютер кузова грузовика |
| РУКОЯТКА | Переключатель сцепления, переключатель НСБУ |
| ЧМСЛ | Центральный верхний стоп-сигнал |
| HAZLP | Аварийные огни |
| ВЕЧМСЛ | Высокорасположенный стоп-сигнал по центру автомобиля |
| RR DEFOG | Задний обогреватель |
| HTDMIR | Зеркала с подогревом |
| ATC | Раздаточная коробка (полный привод) |
| СТОПЛП | Стоп-сигналы |
| РР Ж/Ж | 1999-2002: Не используется 2003-2004: Стеклоочиститель заднего стекла |
