Предохранители и реле Chevrolet Silverado (mk2, 2007-2013)
Схемы относятся к указанным годам и вариантам Chevrolet Silverado (mk2, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Сильверадо 2007-2013
Предохранители прикуривателя / розетки в Chevrolet Silverado являются предохранители №2 (задняя розетка питания дополнительных устройств) и №16 (розетки питания дополнительных устройств) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели

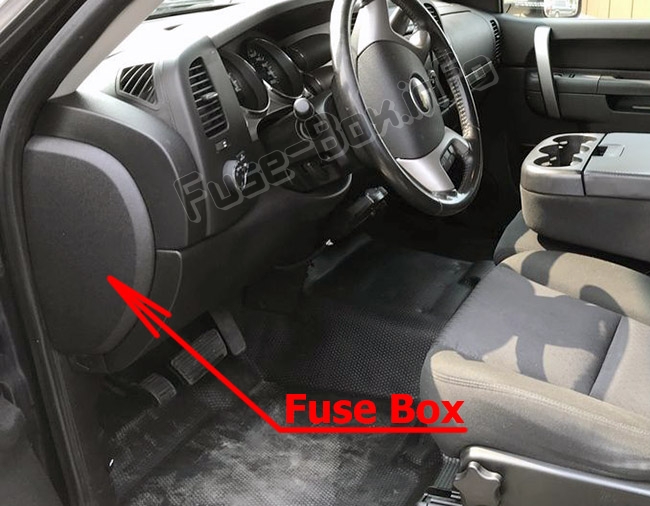

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой.

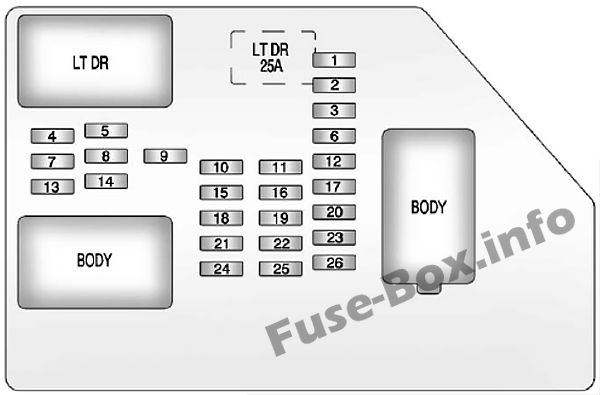

Схема блока предохранителей
| №/Имя | Применение |
|---|---|
| 1 | Задние сиденья |
| 2 | Задняя розетка для аксессуаров |
| 3 | Подсветка органов управления на руле |
| 4 | Модуль водительской двери |
| 5 | Купольные фары, указатель поворота со стороны водителя |
| 6 | Сигнал поворота со стороны водителя, стоп-сигнал |
| 7 | Подсветка панели приборов |
| 8 | Сигнал поворота со стороны пассажира, стоп-сигнал |
| 9 | 2007-2008: Универсальный домашний пульт 2009-2013: Модуль двери пассажира, разблокировка водителя |
| 10 | Замок двери с электроприводом 2 (функция разблокировки) |
| 11 | Блокировка двери с электроприводом 2 (функция блокировки) |
| 12 | Стоп-сигналы, центральный высокий стоп-сигнал |
| 13 | Задний климат-контроль |
| 14 | Силовое зеркало |
| 15 | Модуль управления кузовным оборудованием (BCM) |
| 16 | Дополнительные розетки |
| 17 | Внутренние лампы |
| 18 | Замок двери с электроприводом 1 (функция разблокировки) |
| 19 | Развлекательная программа для пассажиров задних сидений |
| 20 | Ультразвуковая система помощи при парковке сзади, задняя дверь с электроприводом |
| 21 | Замок двери с электроприводом 1 (функция блокировки) |
| 22 | Информационный центр для водителей (DIC) |
| 23 | Задний стеклоочиститель |
| 24 | Охлаждаемые сиденья |
| 25 | Модуль сиденья водителя, система дистанционного доступа без ключа |
| 26 | Замок двери с электроприводом водителя (функция разблокировки) |
| Автоматический выключатель | |
| LT ДР | Автоматический выключатель стеклоподъемника со стороны водителя |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |

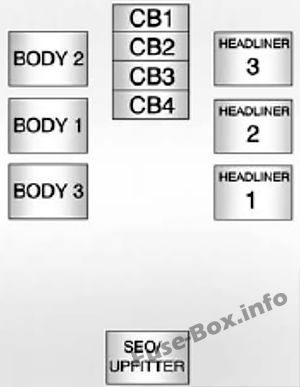

Блок предохранителей в центральной панели приборов
Он расположен под приборной панелью, слева от рулевой колонки.
| Соединитель жгута | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| SEO / УЛУЧШЕНИЕ | Опция специального оборудования Соединитель жгута проводов Upfitter |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Заднее раздвижное окно |
Блок предохранителей в моторном отсеке

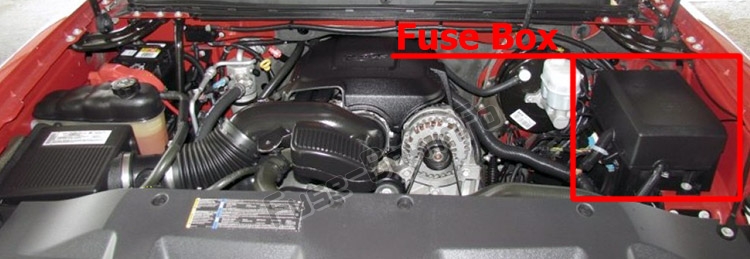

Расположение блока предохранителей

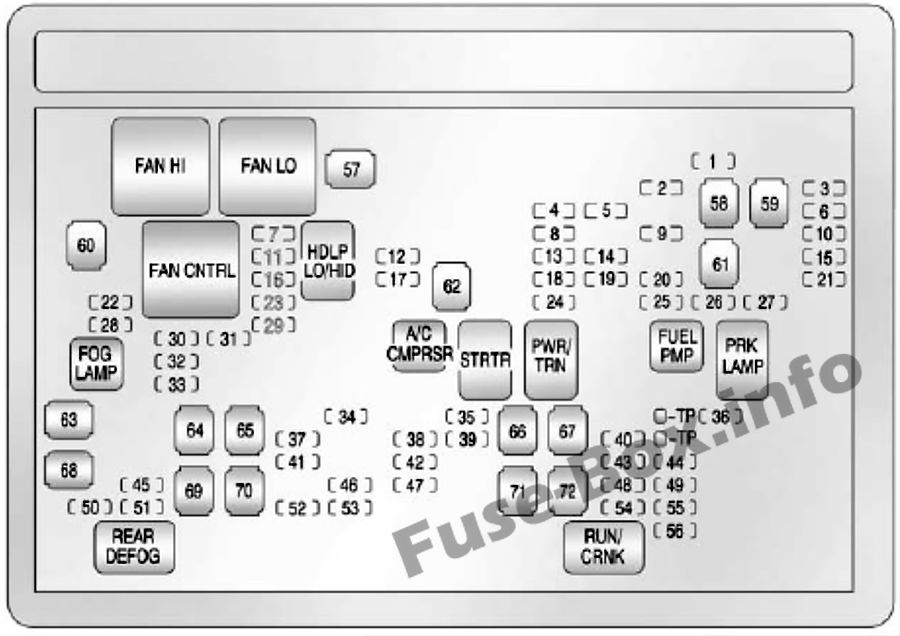

Схема блока предохранителей
| №/Имя | Применение |
|---|---|
| 1 | Правый стоп-сигнал прицепа/поворотник |
| 2 | Электронное управление подвеской, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Контроллер тормозов прицепа |
| 7 | Передняя шайба |
| 8 | Датчик кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Модуль управления топливной системой |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Топливные форсунки, катушки зажигания (левая сторона) |
| 25 | Лампы для парковки трейлеров |
| 26 | Парковочные огни со стороны водителя |
| 27 | Парковочные огни со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Horn |
| 30 | Фара дальнего света со стороны пассажира |
| 31 | Дневные ходовые огни (ДХО) |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 |
| 34 | Люк на крыше |
| 35 | Система зажигания с ключом, система защиты от кражи |
| 36 | Стеклоочиститель |
| 37 | Использование SEO B2 Upfitter (батарея) |
| 38 | Электрические регулируемые педали |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 | Усилитель |
| 42 | Аудио система |
| 43 | Разное (зажигание), круиз-контроль |
| 44 | Не используется |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Кластер панели приборов |
| 47 | Отбор мощности |
| 48 | Дополнительный климат-контроль (зажигание) Компас-температурное зеркало |
| 49 | Центральный верхний стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Зеркала с подогревом |
| 52 | SE0B1 Использование Upfitter (аккумулятор) |
| 53 | Прикуриватель, розетка для аксессуаров |
| 54 | Реле компрессора с автоматическим контролем уровня Использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-образные предохранители | |
| 57 | Охлаждающий вентилятор 1 |
| 58 | Не используется |
| 59 | Антиблокировочная тормозная система для тяжелых условий эксплуатации |
| 60 | Охлаждающий вентилятор 2 |
| 61 | Антиблокировочная тормозная система 1 |
| 62 | Стартер |
| 63 | Шпилька 2 (тормоза прицепа) |
| 64 | Левый шинный электрический центр 1 |
| 65 | Не используется |
| 66 | Система омывателя ветрового стекла с подогревом / Не используется |
| 67 | Система полного привода / раздаточная коробка |
| 68 | Шпилька 1 (питание аккумулятора прицепа) (требуется дополнительный предохранитель на 40 А) |
| 69 | Электрический центр средней шины 1 |
| 70 | Вентилятор климат-контроля |
| 71 | Не используется |
| 72 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ПУСК/НАЧАЛО | Коммутируемая мощность |

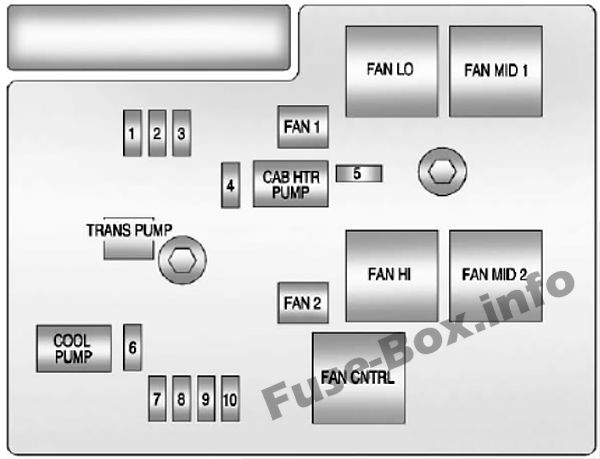

Гибридный дополнительный блок предохранителей в моторном отсеке
Блок предохранителей расположен в моторном отсеке в передней части автомобиля.
| №/Имя | Применение |
|---|---|
| 1 | ACPO (только внедорожник) |
| 2 | БЭКМ ВЕНТИЛЯТОР |
| 3 | ACCM |
| 4 | КАБИНА HTR ПМП |
| 5 | ПУСТОЙ |
| 6 | ХОЛОДНЫЙ НАСОС |
| 7 | EPS |
| 8 | Модуль управления приводным двигателем/генератором 1 |
| 9 | Модуль управления приводным двигателем/генератором 2 |
| 10 | BECM |
| Предохранители J-Case | |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ТРАНС НАСОС | Насос вспомогательной трансмиссионной жидкости |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| КАБИНА HTR ПМП | Насос отопителя кабины |
| Реле | |
| НАСОС HTR КАБИНЫ | Насос отопителя кабины |
| ХОЛОДНЫЙ НАСОС | Насос охлаждающей жидкости |
| ВЕНТИЛЯТОР НИЗКИЙ | Реле низкой скорости охлаждающего вентилятора |
| ВЕНТИЛЯТОР СРЕДНИЙ 1 | Охлаждающий вентилятор Средний 1 |
| ВЕНТИЛЯТОР ПРИВЕТ | Реле высокой скорости вентилятора охлаждения |
| ВЕНТИЛЯТОР СРЕДНИЙ 2 | Охлаждающий вентилятор, средний 2 |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
