Предохранители и реле Chevrolet Silverado (mk3, 2014-2018)
Схемы относятся к указанным годам и вариантам Chevrolet Silverado (mk3, 2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Шевроле Сильверадо 2014-2018
Предохранители прикуривателя / розетки в Chevrolet Silverado являются предохранители №1, 10, 11, 12 в блоке предохранителей панели приборов со стороны водителя и предохранители №1, 2 в блоке предохранителей панели приборов со стороны пассажира.
Оглавление
Расположение блока предохранителей

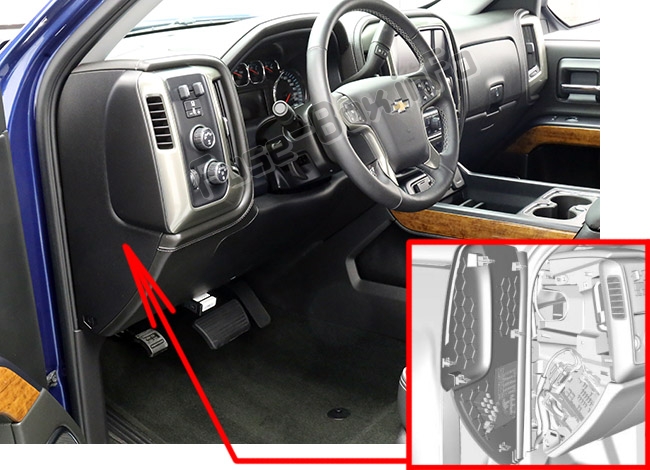

Блок предохранителей панели приборов №1 (со стороны водителя)
Он расположен сбоку панели приборов, со стороны водителя, за крышкой.

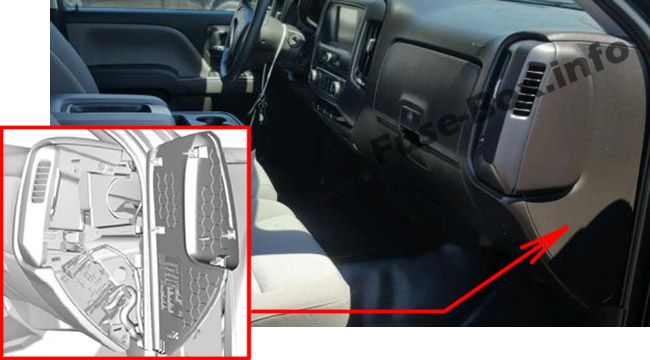

Блок предохранителей панели приборов №2 (со стороны пассажира)
Он расположен сбоку панели приборов, со стороны пассажира, за крышкой.

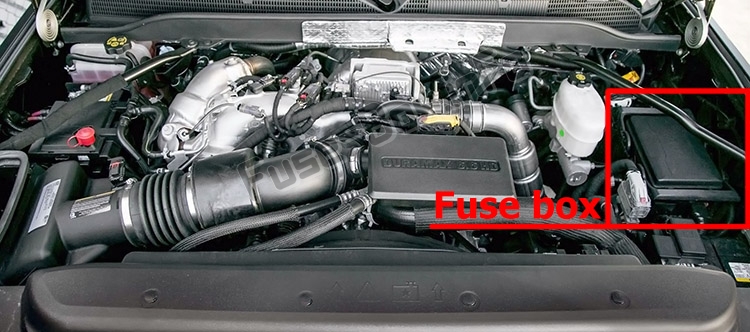

Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке со стороны водителя.
Схемы блока предохранителей
2014, 2015, 2016

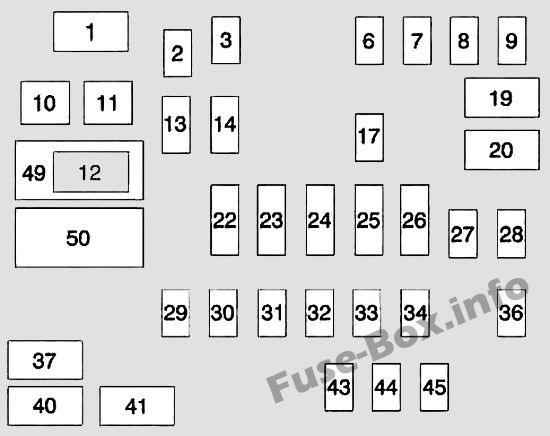

Блок предохранителей панели приборов №1 (со стороны водителя)
| № | Применение |
|---|---|
| 1 | Дополнительная розетка питания 2 |
| 2 | SEO / Сохранение мощности аксессуаров |
| 3 | Универсальное устройство открывания гаражных ворот/внутреннее зеркало заднего вида |
| 6 | Модуль управления кузовом 3 |
| 7 | Модуль управления кузовом 5 |
| 8 | Переключатель стеклоподъемника водителя/переключатель зеркала |
| 9 | — |
| 10 | Розетка питания для аксессуаров/Сохранение питания для аксессуаров |
| 11 | Аккумуляторная розетка Аккумулятор |
| 12 | Аксессуар Розетка питания 1/прикуриватель |
| 13 | Дискретный логический выключатель зажигания |
| 14 | Переключить подсветку |
| 17 | Модуль управления кузовом 1 |
| 19 | — |
| 20 | — |
| 22 | HVAC/вспомогательный HVAC/зажигание |
| 23 | Комбинация приборов/ Диагностический модуль датчика зажигания/ Зажигание |
| 24 | — |
| 25 | Разъем канала передачи данных/модуль сиденья водителя |
| 26 | Пассивный вход/пассивный запуск/HVAC |
| 27 | — |
| 28 | — |
| 29 | Включение парковки/ педали с электрической регулировкой |
| 30 | SEO |
| 31 | Аксессуар/Работа/Кривошип |
| 32 | Рулевое колесо с подогревом |
| 33 | — |
| 34 | Приборный щиток |
| 36 | — |
| 37 | — |
| 40 | Левые двери |
| 41 | Сиденье с электроприводом водителя |
| 43 | Левые сиденья с подогревом, охлаждением или вентиляцией (при наличии) |
| 44 | Правые сиденья с подогревом, охлаждением или вентиляцией (при наличии |
| 45 | — |
| 49 | Сохраненная мощность аксессуара/аксессуар |
| 50 | Запустить/завести |

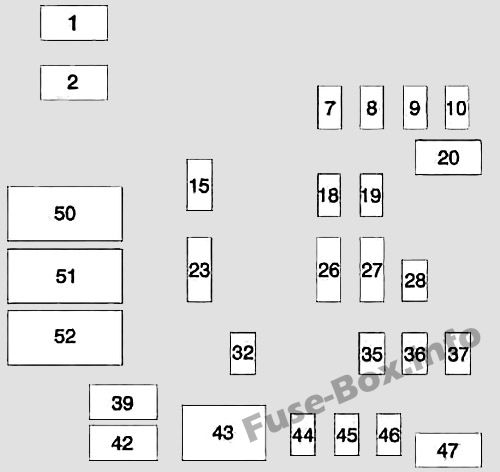

Блок предохранителей панели приборов №2 (со стороны пассажира)
| № | Применение |
|---|---|
| 1 | Дополнительная розетка питания 3 |
| 2 | Дополнительная розетка питания 4 |
| 7 | Модуль управления кузовом 4 |
| 8 | Модуль управления кузовом 8 |
| 9 | Развлекательная программа для пассажиров задних сидений |
| 10 | Грузовая лампа |
| 15 | Органы управления на рулевом колесе |
| 18 | Радио |
| 19 | — |
| 20 | Люк на крыше |
| 23 | Подушка безопасности/Информация |
| 26 | Экспорт/Отбор мощности/SEO Батарея 1 |
| 27 | Обнаружение препятствий/порты USB |
| 28 | Модуль управления кузовом 2 |
| 32 | SEO батарея 2 |
| 35 | инвертор переменного тока |
| 36 | Усилитель |
| 37 | — |
| 39 | Заднее раздвижное окно |
| 42 | Электродвигатель стеклоподъемника правой двери |
| 43 | Передний вентилятор |
| 44 | SEO |
| 45 | Модуль управления кузовом 6 |
| 46 | Модуль управления кузовом 7 |
| 47 | Пассажирское место |
| 50 | Сохраненная мощность аксессуара/аксессуар |
| 51 | Заднее раздвижное окно открыто |
| 52 | Заднее раздвижное окно закрывается |

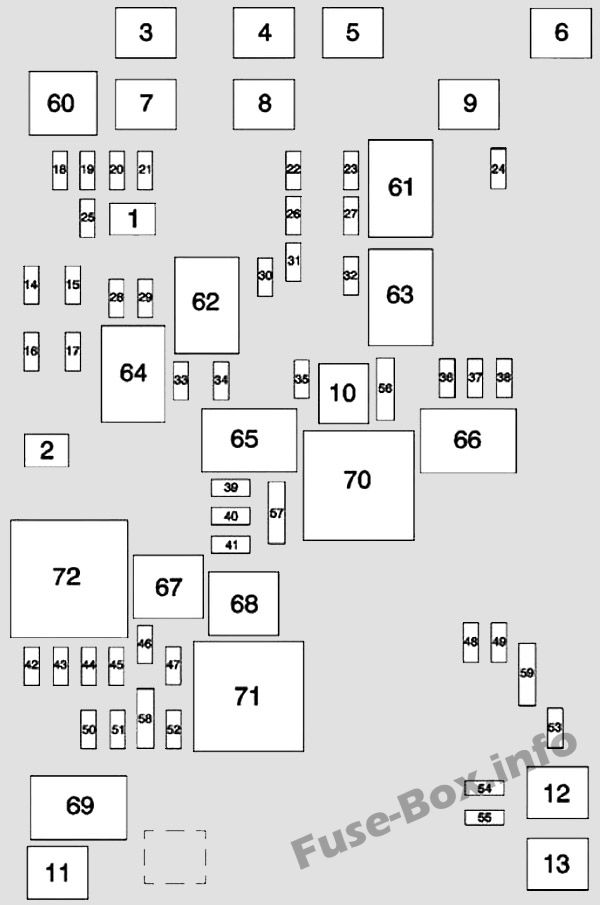

Моторного отсека
| № | Применение |
|---|---|
| 1 | Тормоз прицепа |
| 2 | Аккумулятор прицепа |
| 3 | Насос антиблокировочной тормозной системы |
| 4 | Панель приборов БЭК 1 |
| 5 | Запасной |
| 6 | Полноприводное дерево |
| 7 | Запасной |
| 8 | Панель приборов БЭК 2 |
| 9 | Запасной |
| 10 | Обогрев заднего стекла |
| 11 | Стартер |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Охлаждающий вентилятор 2 |
| 14 | Фонари стоп/поворота прицепа, левый |
| 15 | Габаритные огни прицепа |
| 16 | Фонарь заднего хода прицепа |
| 17 | Фонари стоп/поворота прицепа, правые |
| 18 | Топливный насос |
| 19 | Встроенный модуль управления шасси |
| 20 | Электронный модуль управления подвеской |
| 21 | Модуль питания топливного насоса |
| 22 | Переключатель Установщик 1 |
| 23 | апфиттер 2 |
| 24 | Передний стеклоочиститель |
| 25 | Клапаны антиблокировочной тормозной системы |
| 26 | Установщик ПО 2 |
| 27 | Установщик ПО 3 |
| 28 | Габаритные огни, справа |
| 29 | Габаритные огни, левый |
| 30 | Установщик 3 |
| 31 | Установщик ПО 4 |
| 32 | Установщик 4 |
| 33 | Резервные лампы |
| 34 | Зажигание модуля управления двигателем |
| 35 | Муфта компрессора кондиционера |
| 36 | Зеркала с подогревом |
| 37 | Установщик 1 |
| 38 | Центральный высокорасположенный стоп-сигнал |
| 39 | Разное Зажигание |
| 40 | Трансмиссия Зажигание |
| 41 | Топливный насос 2 |
| 42 | Муфта вентилятора системы охлаждения |
| 43 | Двигатель |
| 44 | Топливные форсунки A, нечетные |
| 45 | Топливные форсунки B, даже |
| 46 | Кислородный датчик В |
| 47 | Дроссельное регулирование |
| 48 | Horn |
| 49 | Противотуманная фара |
| 50 | Кислородный датчик А |
| 51 | Модуль управления двигателем |
| 52 | Обогреватель салона |
| 53 | Запасной |
| 54 | Аэрозатвор |
| 55 | Передняя шайба |
| 56 | Компрессор кондиционера/ контроль напряжения с регулируемой батареей |
| 57 | Модуль компрессора кондиционера/ Аккумуляторная батарея |
| 58 | Модуль управления коробкой передач/модуль управления двигателем |
| 59 | Фары |
| Реле | |
| 60 | Топливный насос |
| 61 | апфиттер 2 |
| 62 | Установщик 3 |
| 63 | Установщик 4 |
| 64 | Габаритные огни прицепа |
| 65 | Запустить/завести |
| 66 | Установщик 1 |
| 67 | Топливный насос 2 |
| 68 | Управление кондиционером |
| 69 | Стартер |
| 70 | Обогрев заднего стекла |
| 71 | Модуль управления двигателем |
| 72 | Муфта вентилятора системы охлаждения |
2017, 2018

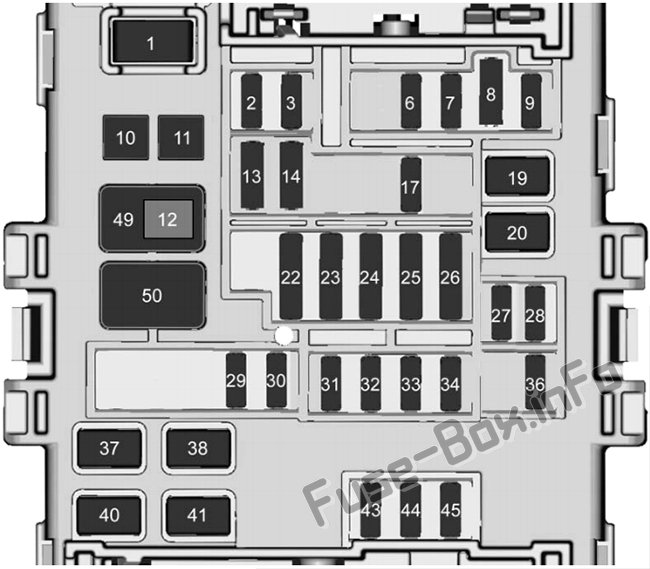

Блок предохранителей панели приборов №1 (со стороны водителя)
| № | Применение |
|---|---|
| 1 | Дополнительная розетка 2 |
| 2 | Опция специального оборудования/сохраненная мощность вспомогательного оборудования |
| 3 | Универсальная дистанционная система/внутреннее зеркало заднего вида |
| 6 | Модуль управления кузовом 3 |
| 7 | Модуль управления кузовом 5 |
| 8 | Переключатель стеклоподъемника водителя/переключатель зеркала |
| 9 | Не используется |
| 10 | Розетка питания для аксессуаров/Сохранение питания для аксессуаров |
| 11 | Аккумуляторная розетка для аксессуаров |
| 12 | Дополнительная розетка 1/прикуриватель |
| 13 | Выключатель зажигания с дискретной логикой |
| 14 | Переключить подсветку |
| 17 | Модуль управления кузовом 1 |
| 19 | — |
| 20 | — |
| 22 | Отопление, вентиляция и кондиционирование воздуха/Автономное отопление, вентиляция и кондиционирование воздуха/зажигание |
| 23 | Комбинация приборов/ Диагностический модуль датчика зажигания/ Зажигание |
| 24 | Не используется |
| 25 | Разъем канала передачи данных/модуль сиденья водителя |
| 26 | Пассивный вход/Пассивный запуск/Отопление, вентиляция и кондиционирование |
| 27 | Не используется |
| 28 | Не используется |
| 29 | Включение парковки/ педали с электрической регулировкой |
| 30 | Вариант специального оборудования |
| 31 | Аксессуар/Работа/Кривошип |
| 32 | Рулевое колесо с подогревом |
| 33 | Не используется |
| 34 | Приборный щиток |
| 36 | Не используется |
| 37 | Не используется |
| 38 | Электронное управление раздаточной коробкой 4WD |
| 40 | Левые двери |
| 41 | Водительское сиденье с электроприводом |
| 43 | Левые сиденья с подогревом, охлаждением или вентиляцией (при наличии) |
| 44 | Правое сиденье с подогревом, охлаждением или вентиляцией (при наличии) |
| 45 | — |
| Реле | |
| 49 | Сохраненная вспомогательная мощность |
| 50 | Запустить/завести |

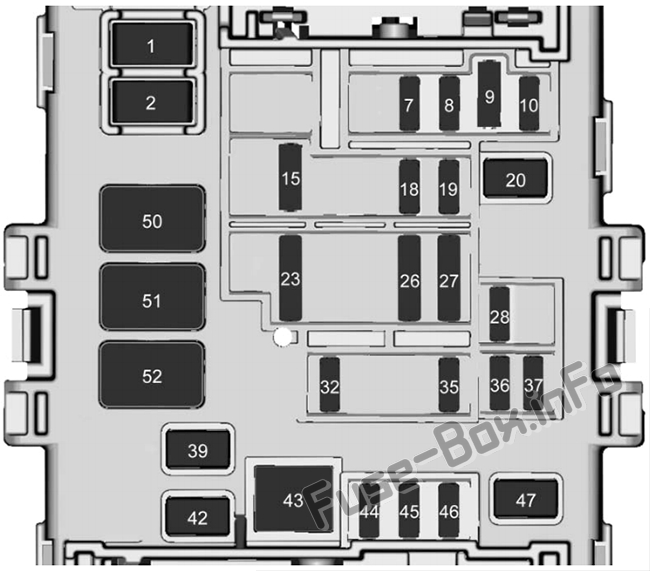

Блок предохранителей панели приборов №2 (со стороны пассажира)
| № | Применение |
|---|---|
| 1 | Дополнительная розетка 3 |
| 2 | Дополнительная розетка 4 |
| 7 | Блок управления кузовом 4 |
| 8 | Блок управления кузовом 8 |
| 9 | Развлекательная программа для пассажиров задних сидений |
| 10 | Грузовой фонарь |
| 15 | Управление на руле |
| 18 | Радио |
| 19 | Не используется |
| 20 | Люк на крыше |
| 23 | Подушка безопасности/Информация |
| 26 | Экспорт/Коробка отбора мощности/Опция специального оборудования/Аккумулятор 1 |
| 27 | Обнаружение препятствий / порты USB |
| 28 | Блок управления кузовом 2 |
| 32 | Вариант специального оборудования/аккумулятор 2 |
| 35 | Инвертор кондиционера |
| 36 | Усилитель |
| 37 | Аккумуляторная система |
| 39 | Заднее раздвижное окно |
| 42 | Мотор стеклоподъемника правой двери |
| 43 | Передний вентилятор |
| 44 | Вариант специального оборудования |
| 45 | Блок управления кузовом 6 |
| 46 | Модуль управления кузовом 7 |
| 47 | Пассажирское место |
| Реле | |
| 50 | Сохраненная вспомогательная мощность |
| 51 | Заднее сдвижное окно открыто |
| 52 | Заднее сдвижное окно закрыть |

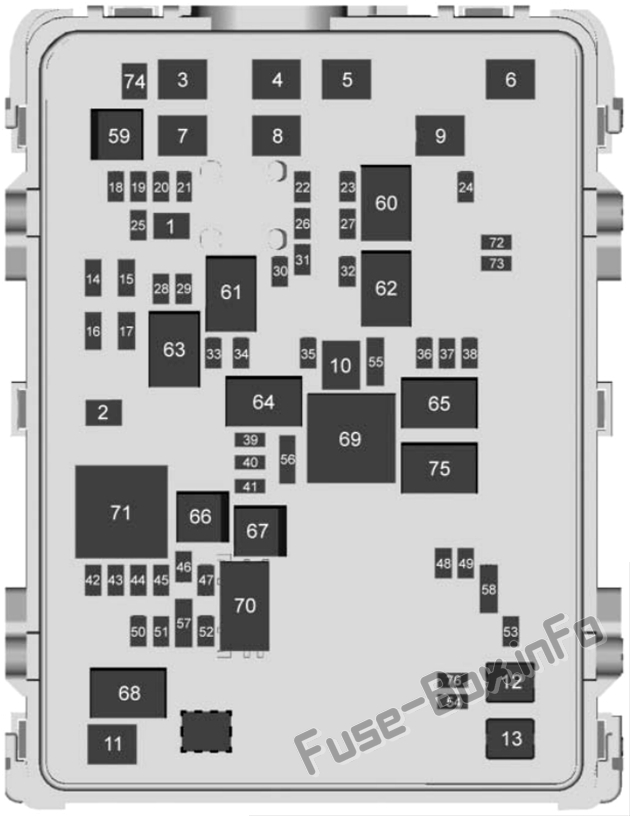

Моторного отсека
| № | Применение |
|---|---|
| 1 | Тормоз прицепа |
| 2 | Батарея прицепа |
| 3 | Насос антиблокировочной тормозной системы |
| 4 | Панель приборов БЭК 1 |
| 5 | Пассажирский моторизованный ремень безопасности |
| 6 | Электронное управление раздаточной коробкой 4WD |
| 7 | Электрический стояночный тормоз |
| 8 | Панель приборов БЭК 2 |
| 9 | Моторизированный ремень безопасности водителя |
| 10 | Обогрев заднего стекла |
| 11 | Стартер |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Охлаждающий вентилятор 2 |
| 14 | Левая остановка прицепа/ указатели поворота |
| 15 | Стояночные фонари прицепа |
| 16 | Фонари заднего хода прицепа |
| 17 | Правая остановка прицепа/ указатели поворота |
| 18 | Топливный насос |
| 19 | Встроенный модуль управления шасси |
| 20 | Электронный модуль управления подвеской |
| 21 | Блок питания топливного насоса |
| 22 | Установщик 1 |
| 23 | апфиттер 2 |
| 24 | Передний стеклоочиститель |
| 25 | Клапан антиблокировочной тормозной системы |
| 26 | апфиттер 2 |
| 27 | Установщик 3 |
| 28 | Правые габаритные огни |
| 29 | Левые габаритные огни |
| 30 | Установщик 3 |
| 31 | Установщик 4 |
| 32 | Установщик 4 |
| 33 | Фонари заднего хода |
| 34 | Модуль управления двигателем/зажигание |
| 35 | Муфта кондиционера |
| 36 | Зеркала с подогревом |
| 37 | Установщик 1 |
| 38 | Центральный верхний стоп-сигнал |
| 39 | Разное/ Зажигание |
| 40 | Трансмиссия/зажигание |
| 41 | Топливный насос 2 |
| 42 | Муфта вентилятора охлаждения |
| 43 | Двигатель |
| 44 | Топливные форсунки A – нечетные |
| 45 | Топливные форсунки B-четные |
| 46 | Датчик О2 В |
| 47 | Дроссельное регулирование |
| 48 | Horn |
| 49 | Противотуманные фары |
| 50 | Датчик О2 А |
| 51 | Модуль управления двигателем |
| 52 | Обогреватель салона |
| 53 | Дополнительный силовой модуль/насос TPM |
| 54 | Передняя шайба |
| 55 | Кондиционер / Аккумуляторная батарея с регулируемым напряжением |
| 56 | Модуль кондиционирования воздуха/ Аккумуляторная батарея |
| 57 | Модуль управления коробкой передач/модуль управления двигателем |
| 58 | Фары |
| 74 | Электрические подножки (при наличии) |
| 76 | Топливный насос премьер / двигатель MGU |
| 77 | Двигатель насоса кабины |
| 79 | Вакуумный насос |
| Реле | |
| 59 | Топливный насос |
| 60 | апфиттер 2 |
| 61 | Установщик 3 |
| 62 | Установщик 4 |
| 63 | Стояночные фонари прицепа |
| 64 | Запустить/завести |
| 65 | Установщик 1 |
| 66 | Топливный насос 2 |
| 67 | Управление кондиционером |
| 68 | Стартер |
| 69 | Обогрев заднего стекла |
| 70 | Модуль управления двигателем |
| 71 | Муфта вакуумного насоса/вентилятора охлаждения |
| 72 | СКТ 95 |
| 73 | СКТ 92 |
| 75 | Топливный насос / двигатель MGU |
| 78 | Переключатель вакуумного насоса |
Дополнительная информация: Chevrolet Silverado (mk3, 2014-2018)
Chevrolet Silverado — это линейка грузовиков, выпускаемых General Motors под брендом Chevrolet. Впервые эта модель была представлена в 1999 году, когда она пришла на смену модельному ряду Chevrolet C/K. Chevrolet Silverado в настоящее время работает в четвертом поколении. Это полноразмерные пикапы, сочетающие в себе мощный двигатель и привлекательный внешний вид. Эти автомобили в основном предназначены для тяжелых условий эксплуатации. Не только это, но они также отлично подходят для поездок по бездорожью. Chevrolet Silverado III — пикап третьего поколения. Производство этих автомобилей компания начала в 2014 году.
Шевроле Сильверадо: третье поколение
Chevrolet Silverado III — линейка полноразмерных пикапов. Эти автомобили в основном популярны из-за их мощности. Модельный ряд пикапов третьего поколения был впервые выпущен в 2014 году. Он был представлен для замены автомобилей предыдущего поколения. Производство автомобилей продолжалось до 2019 года, после чего его заменила линейка автомобилей четвертого поколения.
Для модели 2014 года производители изменили дизайн Chevrolet Silverado. Публичный дебют автомобиля состоялся на Североамериканском международном автосалоне. Silverado 1500 третьего поколения поставляется с тремя вариантами бензиновых двигателей. Эти автомобили также оснащены мультимедийной интерфейсной системой MyLink с сенсорным экраном от Chevrolet. Наряду с этим он также имеет технологию потоковой передачи стерео A2DP, поддержку USB, Bluetooth и вход для iPod или iPhone. Под автомобилем производители добавили полностью закрытую высококачественную стальную раму с технологией гидроформования. Учитывая характеристики и конструкцию этих пикапов, можно сказать, что они представляли собой идеальное сочетание мощной производительности и привлекательного внешнего вида.
Пикапы Chevrolet Silverado III — это обновленные модели с нужными функциями и технологиями. Они предназначены для интенсивного использования. Но вы можете наслаждаться большим простором, даже когда едете по бездорожью.
