Предохранители и реле Chevrolet Silverado (mk4, 2019-2022)
Схемы относятся к указанным годам и вариантам Chevrolet Silverado (mk4, 2019-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Оглавление
Схема предохранителей Шевроле Сильверадо 2019-2022 гг.
Предохранители прикуривателя (розетки) в Chevrolet Silverado являются предохранители № 27, 28 и автоматические выключатели СВ1, СВ2, СВ3 и СВ4 в блоке предохранителей правого щитка приборов.
Расположение блока предохранителей
Расположение блока предохранителей

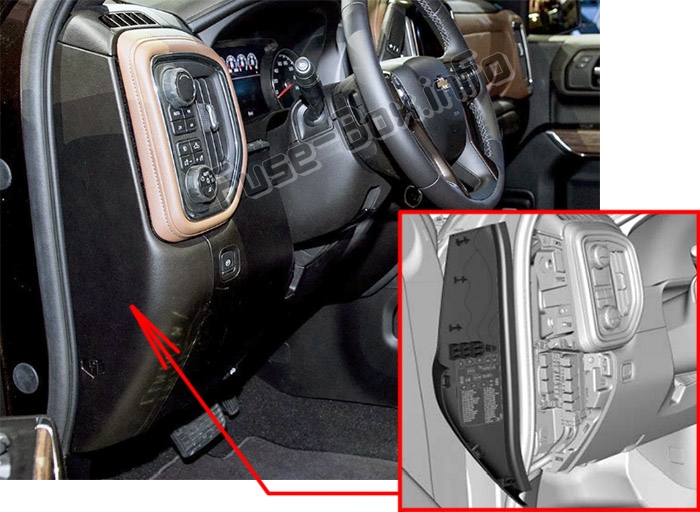

Блок предохранителей левой приборной панели
Он расположен на краю приборной панели со стороны водителя.

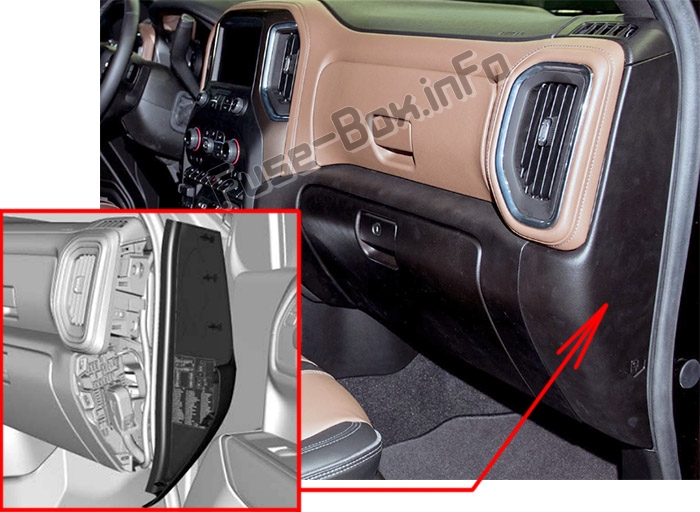

Правый блок предохранителей панели приборов
Он расположен на краю приборной панели со стороны пассажира.

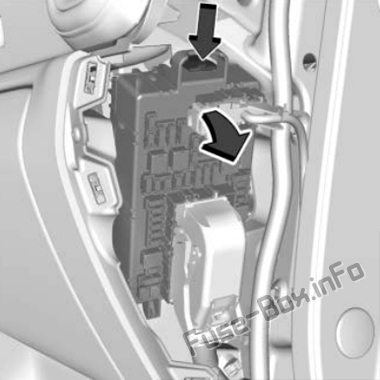

Чтобы получить доступ к задней части блока предохранителей:
1. Нажмите на выступ в верхней части блока вниз;
2. Потяните верхнюю часть блока наружу;
3. Повторите шаги 1-2 для переустановки.

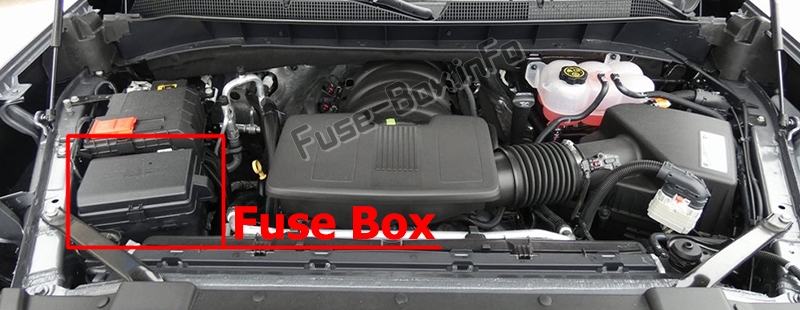

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

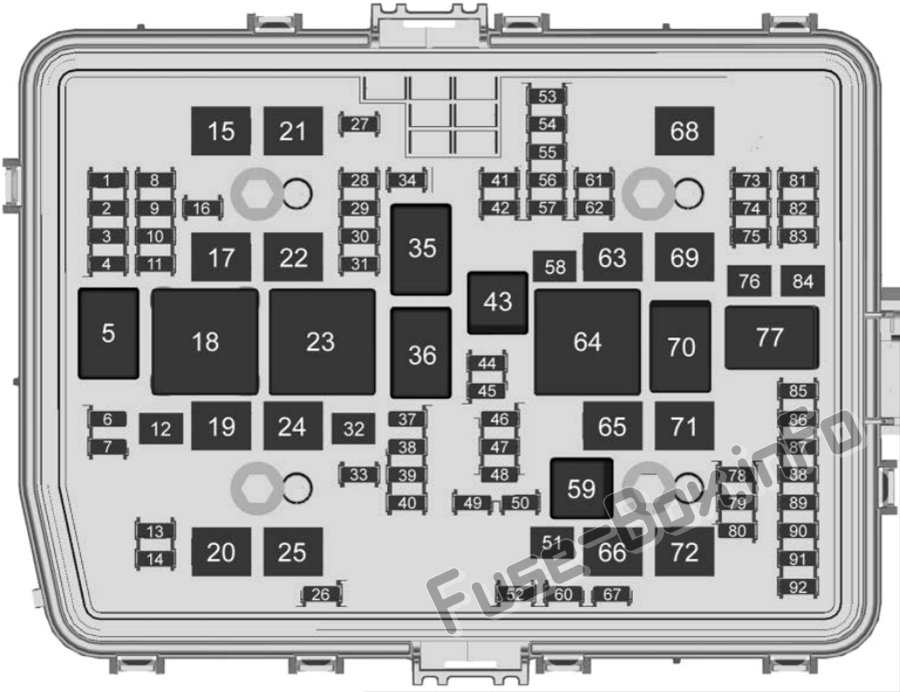

Моторного отсека
| № | Применение |
|---|---|
| 1 | Дальний свет слева |
| 2 | Дальний свет справа |
| 3 | Фара левая |
| 4 | Фара правая |
| 6 | 2019-2021: ТИМ |
| 7 | — |
| 8 | Противотуманная фара |
| 9 | 2019-2020: ВКМ |
| 10 | — |
| 11 | Полицейский апфиттер |
| 12 | — |
| 13 | Шайба передняя |
| 14 | Шайба задняя |
| 15 | 2019-2021: водитель МСБ |
| 16 | — |
| 17 | ИЭКЛ 1 |
| 19 | инвертор постоянного/переменного тока |
| 20 | 2019: МЭКР 2. 2020-2022: IECR 2 (LD) / EBCM2 (HD) |
| 21 | 2019-2021: пропуск МСБ |
| 22 | ИЭКЛ 2 |
| 24 | Эбуст 1 / EBCM 1 |
| 25 | 2019-2021: НОЦ |
| 26 | — |
| 27 | Horn |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | — |
| 32 | Обогрев заднего стекла |
| 33 | Зеркало с подогревом |
| 34 | Габаритный фонарь левый |
| 37 | 2019-2021: Евротрейлер |
| 38 | 2019-2021: ТИМ |
| 39 | — |
| 40 | Разное зажигание |
| 41 | Стояночный фонарь прицепа |
| 42 | Парковочный фонарь справа |
| 44 | — |
| 45 | 2019-2021: Второй топливный насос |
| 46 | Зажигание модуля управления двигателем |
| 47 | Зажигание модуля управления коробкой передач |
| 48 | — |
| 49 | Модуль управления коробкой передач |
| 50 | Муфта кондиционера |
| 51 | Модуль управления раздаточной коробкой |
| 52 | Передний стеклоочиститель |
| 53 | Центральный верхний стоп-сигнал |
| 54 | Фонарь заднего хода прицепа |
| 55 | Фонарь заднего хода прицепа |
| 56 | SADS |
| 57 | ТТПМ/СБЗА |
| 58 | 2019: Стартер. 2020-2022: Стартер (LD и HD DSL) |
| 60 | Активное управление топливом 1 |
| 61 | VES |
| 62 | Встроенный модуль управления шасси/CVS |
| 63 | Батарея прицепа |
| 65 | Вспомогательный подкапотный электрический центр |
| 66 | Двигатель вентилятора охлаждения левый |
| 67 | Активное управление топливом 2 |
| 68 | — |
| 69 | 2019: Шестерня стартера. 2020-2022: Шестерня стартера (LD) / Стартер (HD Gas) |
| 71 | Охлаждающий вентилятор |
| 72 | Вентилятор охлаждения справа |
| 73 | Фонарь стоп/поворота прицепа левый |
| 74 | 2019-2021: ТИМ 2022: Интерфейсный модуль прицепа 1 |
| 75 | DEFC |
| 76 | Электрический РНГ БДС |
| 78 | Модуль управления двигателем |
| 79 | Вспомогательная батарея |
| 80 | Насос охлаждения кабины |
| 81 | Фонарь стоп/поворота прицепа правый |
| 82 | 2019-2021: ТИМ 2022: Интерфейсный модуль прицепа 2 |
| 83 | FTZM |
| 84 | Тормоз прицепа |
| 85 | ENG |
| 86 | Модуль управления двигателем |
| 87 | Инжектор B даже |
| 88 | Датчик O2 B |
| 89 | Датчик О2 А |
| 90 | Форсунка А нечетная |
| 91 | Управление дроссельной заслонкой модуля управления двигателем |
| 92 | 2019-2021: Муфта вентилятора охлаждения 2022: Муфта охлаждающего вентилятора / Aeroshutter |
| Реле | |
| 5 | Налобный фонарь |
| 18 | инвертор постоянного/переменного тока |
| 23 | Обогрев заднего стекла |
| 35 | Стояночный фонарь |
| 36 | Запустить/завести |
| 43 | 2019-2021: Второй топливный насос |
| 59 | Муфта кондиционера |
| 64 | 2019: Стартер. 2020-2021: Стартер (LD и HD DSL) / Муфта вентилятора охлаждения (HD Gas) 2022: Стартер (LD и HD DSL) |
| 70 | 2019: Шестерня стартера. 2020-2022: Шестерня стартера (LD) / Стартер (HD Gas) |
| 77 | Силовой агрегат |

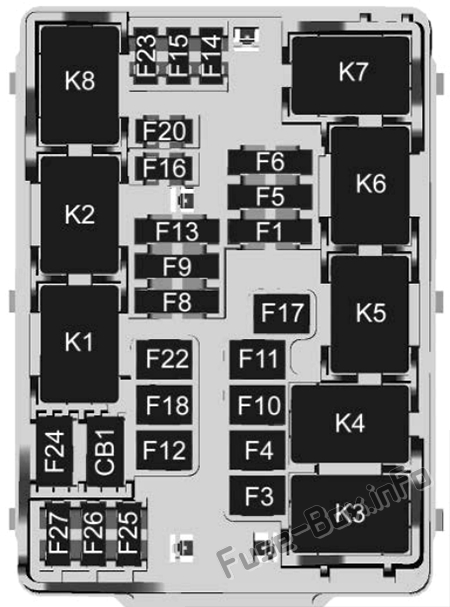

Блок предохранителей левой приборной панели
| № | Применение |
|---|---|
| F1 | Подогрев задних сидений левый/правый |
| F3 | 2019-2020: Евротрейлер |
| F4 | — |
| F5 | 2019-2020: Передняя балка 2021-2022: Запасной/MFEG (многофункциональные торцевые ворота) |
| F6 | Подогрев и охлаждение сидений слева/справа |
| F8 | 2019-2020: Развлекательная программа для пассажиров задних сидений/средство защиты от кражи |
| F9 | Пассивный вход/пассивный запуск/модуль сиденья водителя |
| F10 | — |
| F11 | 2019-2020: Зонтик |
| F12 | Пассажирское сиденье с электроприводом |
| F13 | Экспортная коробка отбора мощности/ Вариант специального оборудования 1 |
| F14 | — |
| F15 | — |
| F16 | Усилитель |
| F17 | MFEG (многофункциональные торцевые ворота) |
| F18 | — |
| F20 | Эндгейт |
| F22 | Заднее раздвижное окно |
| F23 | — |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | — |
| Автоматические выключатели | |
| CB1 | — |
| Реле | |
| K1 | Заднее сдвижное окно открыто |
| K2 | Заднее сдвижное окно закрыть |
| K3 | МФЭГ мажор 1 |
| K4 | MFEG минор 1 |
| K5 | MFEG минор 2 |
| K6 | МФЭГ мажор 2 |
| K7 | 2019-2020: Противоугонная |
| K8 | — |

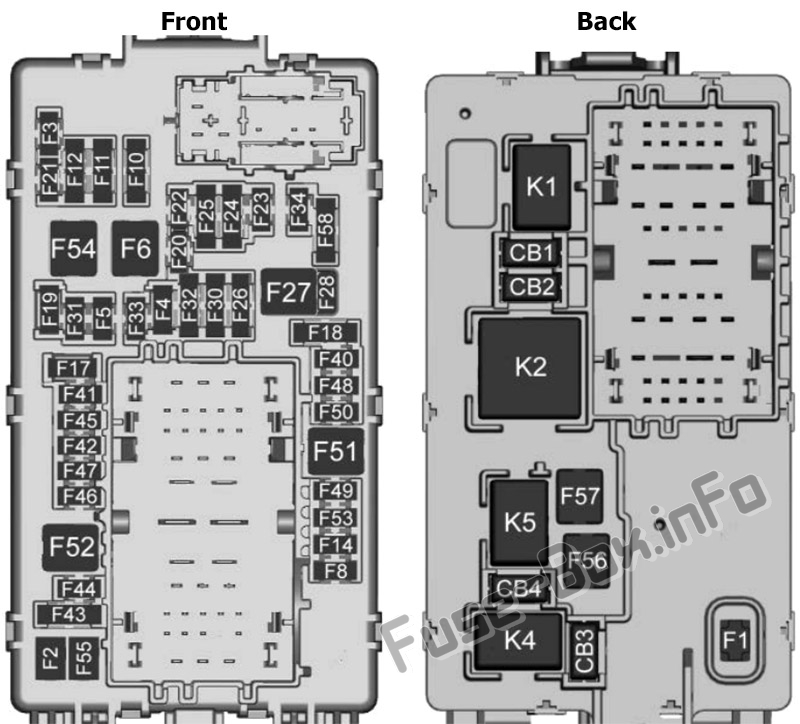

Правый блок предохранителей панели приборов
| № | Применение |
|---|---|
| F1 | Правые двери |
| F2 | Левые двери |
| F3 | Универсальная дистанционная система |
| F4 | — |
| F5 | — |
| F6 | Передний вентилятор |
| F8 | Поясничный переключатель |
| F10 | Блок управления кузовным оборудованием 6/ Блок управления кузовным оборудованием 7 |
| F11 | Модуль блокировки сиденья/колонны |
| F12 | Блок управления кузовным оборудованием 3/Блок управления кузовным оборудованием 5 |
| F14 | Зеркала/Windows модуль |
| F17 | Управление на руле |
| F18 | Модуль обработки видео/Обнаружение препятствий |
| F19 | Дискретный логический выключатель зажигания (DLIS) |
| F20 | Охлаждаемые сиденья |
| F21 | НЕ Р/У |
| F22 | Рулевое колесо с подогревом |
| F23 | РАЗНОЕ Р/У |
| F24 | 2019-2021: Зажигание комбинации приборов/верхняя часть 2022: Отбор мощности/ Дополнительный дисплей с отражающей подсветкой/ Комбинация приборов/ Модуль центрального шлюза/ Внутреннее зеркало заднего вида/ Зажигание модуля потолочной консоли |
| F25 | Вспомогательное отопление, вентиляция и кондиционирование воздуха / Отопление, вентиляция и кондиционирование воздуха |
| F26 | Порты USB/опция специального оборудования сохранили вспомогательное питание |
| F27 | Розетка питания для аксессуаров/сохранение питания для аксессуаров |
| F28 | Дополнительная розетка/аккумулятор |
| F30 | Модуль датчиков и диагностики/ стояночный тормоз |
| F31 | Блок управления кузовом 4 |
| F32 | Опция специального оборудования/соединение канала передачи данных |
| F33 | Блок управления кузовом 8 |
| F34 | Грузовой фонарь |
| F40 | Модуль центрального шлюза (CGM) |
| F41 | Информационно-развлекательная система 1 |
| F42 | Телематическая платформа подключения (TCP) |
| F43 | — |
| F44 | 2019-2021: Активное управление вибрацией (АВМ) |
| F45 | Блок управления кузовом 2 |
| F46 | Отопление, вентиляция и кондиционирование воздуха/ Батарея 1 |
| F47 | Комбинация приборов/аккумулятор |
| F48 | Модуль управления коробкой передач |
| F49 | Модуль управления кузовом 1 |
| F50 | — |
| F51 | Батарея 1 |
| F52 | Батарея 2 |
| F53 | — |
| F54 | Люк на крыше |
| F55 | Водительское сиденье с электроприводом |
| F56 | ПОСТОЯННЫЙ ПОСТОЯННЫЙ ТРАНС 1 |
| F57 | DC DC ТРАНС 2 |
| F58 | Информационно-развлекательная система 2 |
| Автоматические выключатели | |
| CB1 | Дополнительная розетка 2 |
| CB2 | Дополнительная розетка питания 1/ Прикуриватель |
| CB3 | 2019-2021: Дополнительная розетка 3 |
| CB4 | 2019-2021: Дополнительная розетка 4 |
| Реле | |
| K1 | Запустить/завести |
| K2 | Сохраненная мощность аксессуара/ Аксессуар 1 |
| K4 | 2019-2021: Сохраненная мощность аксессуара / Аксессуар 2 |
| K5 | — |
