Предохранители и реле Chevrolet Spark (M200/M250, 2005-2009)
Схемы относятся к указанным годам и вариантам Chevrolet Spark (M200/M250, 2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Спарк 2005-2009 гг.
Предохранитель прикуривателя (розетки) в Шевроле Спарк предохранитель F17 (CIGAR) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Он расположен под панелью приборов слева от руля.

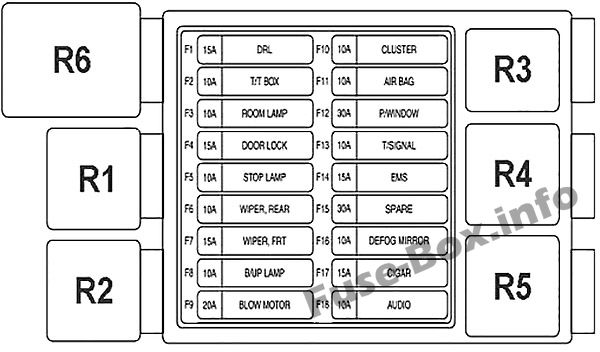

Схема блока предохранителей
| № | Описание | A |
|---|---|---|
| F1 | Реле ДХО, модуль ДХО | 15 |
| F2 | DLC, Cluster, Tell Tale Box, Иммобилайзер | 10 |
| F3 | Аудио, Экономия заряда батареи, Комнатная лампа, Лампа багажника | 10 |
| F4 | Реле CDL, выключатель центрального замка, блок управления противоугонной системой | 15 |
| F5 | Выключатель стоп-сигнала | 10 |
| F10 | Приборная панель, Tell Tale Box, стоп-сигнал, экономия заряда батареи, блок управления противоугонной системой, переключатель O/D | 10 |
| F11 | SDM | 10 |
| F12 | Переключатель стеклоподъемника, переключатель стеклоподъемника второго водителя | 30 |
| F13 | Аварийный выключатель, реле зуммера превышения скорости, модуль ДХО | 10 |
| F14 | Блок предохранителей двигателя | 15 |
| F6 | Переключатель стеклоочистителя, двигатель заднего стеклоочистителя, реле защиты от запотевания, переключатель обогревателя | 10 |
| F7 | Переключатель стеклоочистителя, реле стеклоочистителя | 15 |
| F8 | Переключатель TR (A/T), переключатель фонарей заднего хода (M/T) | 10 |
| F9 | Переключатель вентилятора | 20 |
| F16 | Электрический ОСРВМ | 10 |
| F17 | Зажигалка | 15 |
| F18 | Аудио | 10 |
| Реле | ||
| R1 | Реле задних противотуманных фар / Зуммер предупреждения о превышении скорости | |
| R2 | Реле ДХО | |
| R3 | Реле защиты от запотевания | |
| R4 | Реле стеклоочистителя | |
| R5 | мигалка | |
| R6 | Экономия заряда батареи |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

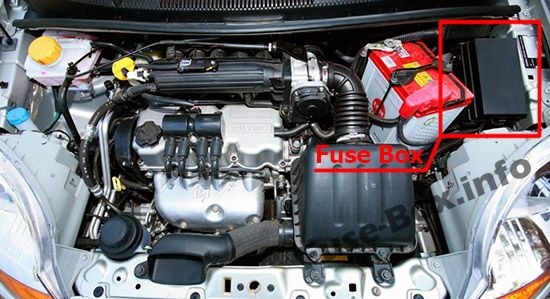

Расположение блока предохранителей
Он расположен в моторном отсеке, под крышкой.

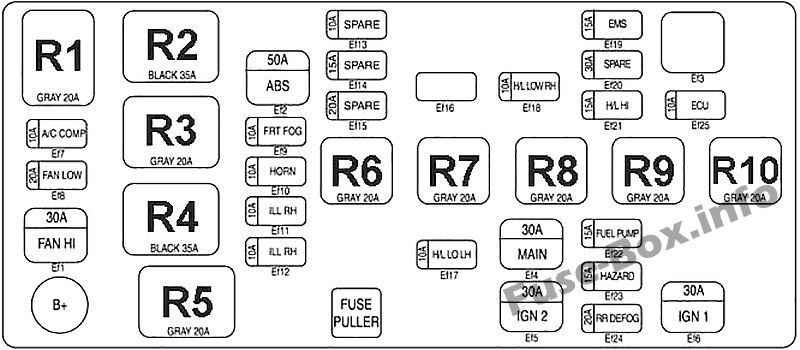

Схема блока предохранителей
| № | Описание | A |
|---|---|---|
| Ef1 | Реле высокого напряжения вентилятора охлаждения | 30 |
| Ef2 | EBCM | 50 |
| Ef4 | Блок предохранителей I/P (F1~F5) | 30 |
| Ef5 | Выключатель зажигания | 30 |
| Ef6 | Выключатель зажигания | 30 |
| Ef7 | Реле компрессора кондиционера | 10 |
| Ef8 | Реле низкого уровня вентилятора охлаждения | 20 |
| Ef9 | Реле передних противотуманных фар | 10 |
| Ef10 | Звуковой сигнал, реле звукового сигнала | 10 |
| Ef21 | Реле дальнего света фар | 15 |
| Ef22 | Реле топливного насоса | 15 |
| Ef23 | Переключатель опасности | 15 |
| Ef24 | Реле защиты от запотевания | 20 |
| Ef25 | ТКМ, ЭБУ | 10 |
| Ef11 | Задний фонарь, аудиосистема, выключатель аварийной сигнализации, выключатель защиты от запотевания, выключатель кондиционера, блок подсветки рычага переключения передач (A/T), переключатель регулировки уровня фар, модуль ДХО, реле ДХО, габаритный фонарь и HLLD | 10 |
| Ef12 | Модуль DRL, задний фонарь, габаритный фонарь и HLLD | 10 |
| Ef17 | Ближний свет фар, ECM, реле задних противотуманных фар, модуль DRL, переключатель регулировки положения фар | 10 |
| Ef18 | Фара НИЗКАЯ | 10 |
| Ef19 | Система EI (Sirius D32), ECM, форсунка, датчик неровной дороги, EEGR, HO2S, датчик CMP, соленоид продувки адсорбера | 15 |
| Реле | ||
| R1 | Реле компрессора кондиционера | |
| R2 | Главное реле | |
| R3 | Реле низкой скорости охлаждающего вентилятора | |
| R4 | Реле высокой скорости вентилятора охлаждения | |
| R5 | Реле освещения | |
| R6 | Реле противотуманных фар FRT | |
| R7 | Реле звукового сигнала | |
| R8 | H/L Низкое реле | |
| R9 | H/L привет реле | |
| R10 | Реле топливного насоса |
