Предохранители и реле Chevrolet Spark (M400, 2016-2022)
Схемы относятся к указанным годам и вариантам Chevrolet Spark (M400, 2016-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Спарк 2016-2022 гг.
Предохранитель прикуривателя (розетки) в Шевроле Спарк находится в блоке предохранителей панели приборов (см. предохранитель «APO» (дополнительная розетка)).
Оглавление
Блок предохранителей на приборной панели

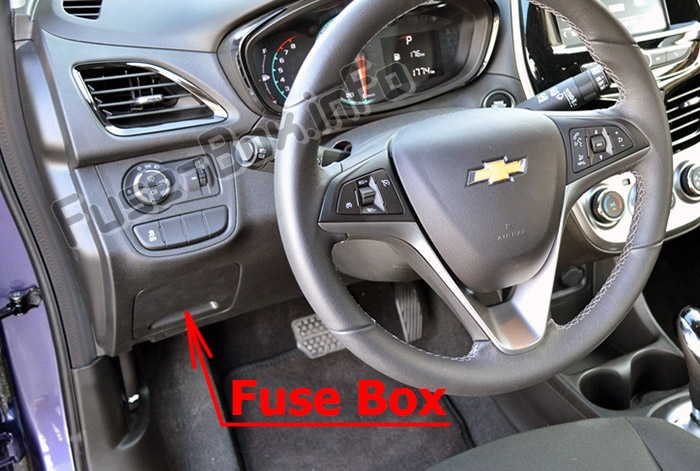

Расположение блока предохранителей
Он расположен в панели приборов (со стороны водителя), за крышкой.

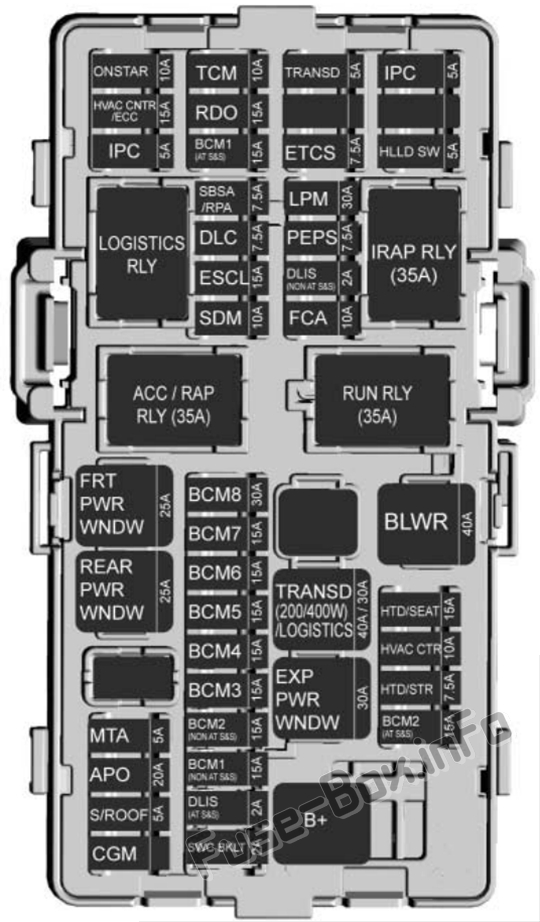

Схема блока предохранителей
| Name | Описание |
|---|---|
| ОНСТАР | OnStar |
| ЦЕНТР ОВКВ/ECC | Модуль управления HVAC/электронный климат-контроль |
| IPC | Комбинация приборов |
| TCM | Модуль управления коробкой передач |
| RDO | Радио |
| BCM1 (АТ S&S) | Блок управления кузовным оборудованием 1 (стоп и старт вариатора) |
| SBSA/ДПВС | Предупреждение о боковых слепых зонах / Система помощи при парковке сзади |
| DLC | Разъем канала передачи данных |
| ESCL | Электрический замок рулевой колонки |
| SDM | Сенсорно-диагностический модуль |
| ТРАНСД | Преобразователь ТРАНСД / DC-DC |
| AQI | 2019-2020: Ионизатор качества воздуха 2021–2022: Модуль системы передачи виртуальных ключей |
| ETCS | Электронная система сбора платы за проезд |
| LPM | Линейный силовой модуль |
| PEPS | Пассивный вход/пассивный старт |
| DLIS (не AT S&S) | Выключатель зажигания с дискретной логикой (остановка и запуск без вариатора) |
| FCA | Предупреждение о прямом столкновении |
| IPC | Комбинация приборов |
| RLAD | Отраженный светодиодный дисплей оповещения |
| HLLD SW | Переключатель регулировки фар |
| FRT PWR WNDW | Переднее электростеклоподъемник |
| ЗАДНЯЯ СИЛА WNDW | Задний электростеклоподъемник |
| Пустой | Не используется |
| MTA | Модуль автоматической коробки передач |
| APO | Вспомогательная розетка |
| S/КРЫША | Люк на крыше |
| CGM | Модуль центральных ворот (2018 г.) |
| Пустой | Не используется |
| BCM8 | Блок управления кузовом 8 |
| BCM7 | Модуль управления кузовом 7 |
| BCM6 | Блок управления кузовом 6 |
| BCM5 | Модуль управления кузовом 5 |
| BCM4 | Блок управления кузовом 4 |
| BCM3 | Модуль управления кузовом 3 |
| BCM2 (не AT S&S) | Блок управления кузовным оборудованием 2 (старт-стоп без вариатора) |
| BCM1 (без AT S&S) | Блок управления кузовным оборудованием 1 (старт-стоп без вариатора) |
| DLIS (AT S&S) | Выключатель зажигания с дискретной логикой (остановка и запуск вариатора) |
| SWC БКЛТ | Подсветка кнопок на руле |
| Пустой | Не используется |
| ТРАНС (200/ 400Вт) / ЛОГИСТИКА | Преобразователь постоянного тока/ Логистика |
| EXP PWR WNDW | Водительское экспресс-стеклоподъемник |
| BLWR | Двигатель вентилятора |
| ХТД/СИДЕНЬЕ | Передние сиденья с подогревом |
| ЦЕНТР ОВКВ | Модуль ОВКВ |
| HTD/STR | Рулевое колесо с подогревом |
| BCM2 (AT S&S) | Блок управления кузовным оборудованием 2 (стоп и старт вариатора) |
| RLY1 | Реле логистики |
| RLY2 | Аксессуар/Сохраненное вспомогательное силовое реле |
| RLY3 | Прерываемое удерживаемое вспомогательное силовое реле |
| RLY4 | Реле запуска |
Блок предохранителей в моторном отсеке

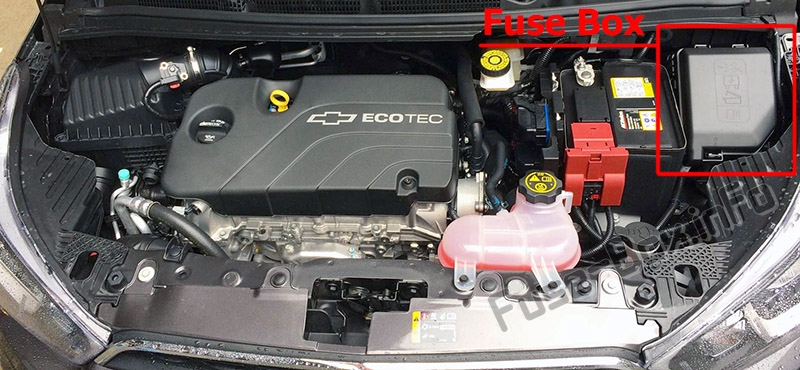

Расположение блока предохранителей

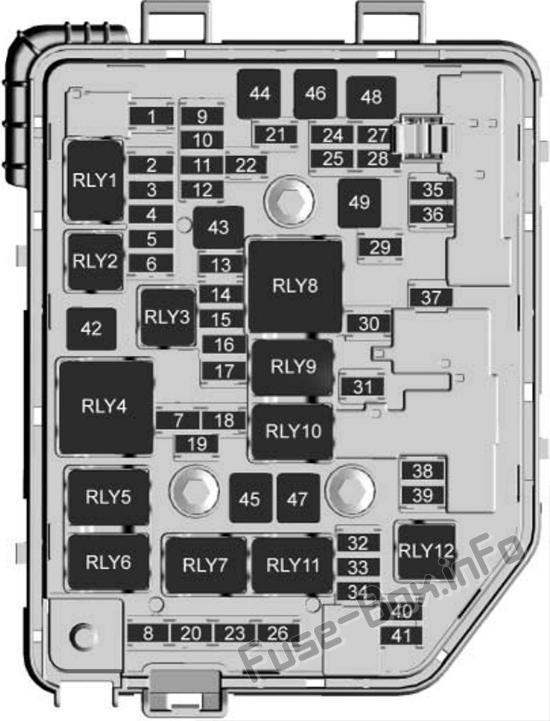

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Защелка задней двери |
| 2 | 2016-2018: Не используется. 2019-2022: Датчик выходной скорости коробки передач |
| 3 | Задний обогреватель |
| 4 | Обогрев наружного зеркала заднего вида |
| 5 | Люк на крыше |
| 6 | Модуль управления бесступенчатой трансмиссией |
| 7 | Датчик массы воздушного потока |
| 8 | 2016-2018: Насос дополнительного отопителя. 2019-2022: Не используется |
| 9 | клапан АБС |
| 10 | Регулируемое управление напряжением |
| 11 | Камера заднего вида |
| 12 | Не используется |
| 13 | Не используется |
| 14 | Модуль управления двигателем/модуль управления коробкой передач |
| 15 | Модуль управления впрыском топлива/стартер |
| 16 | Двигатель топливного насоса |
| 17 | Модуль управления двигателем 1 |
| 18 | Модуль управления двигателем 2 |
| 19 | Инжектор/зажигание |
| 20 | Система кондиционирования |
| 21 | Интеллектуальный датчик батареи |
| 22 | Электрический замок рулевой колонки |
| 23 | Вентилятор охлаждения - низкий |
| 24 | 2016-2018: Не используется. 2019-2022: Датчик системы пропуска виртуального ключа |
| 25 | Управление двигателем наружного зеркала заднего вида |
| 26 | Блок управления двигателем/аккумулятор блока управления коробкой передач |
| 27 | Соленоид вентиляции канистры |
| 28 | 2016-2018: Датчик педали тормоза. 2019-2022: Не используется |
| 29 | Автоматическое определение присутствия |
| 30 | Электродвигатель корректора фар |
| 31 | Horn |
| 32 | Передние противотуманные фары |
| 33 | Левая фара дальнего света |
| 34 | Правая фара дальнего света |
| 35 | 2016-2018: Не используется. 2019-2020: Модуль системы пропуска виртуальных ключей 2021-2022: Ионизатор качества воздуха |
| 36 | Задний стеклоочиститель |
| 37 | Левый поворотный фонарь |
| 38 | Двигатель омывателя |
| 39 | Правый поворотный фонарь |
| 40 | Не используется |
| 41 | 2016-2018: Не используется. 2019-2022: Датчик системы пропуска виртуального ключа |
| 42 | Стартер 2 |
| 43 | Внутрищитовой шинный электрический центр |
| 44 | Автоматическая механическая коробка передач |
| 45 | Стартер 1 |
| 46 | насос АБС |
| 47 | Вентилятор охлаждения - высокий |
| 48 | Мотор переднего стеклоочистителя |
| 49 | Аксессуар/Сохраненная мощность аксессуара |
| Реле | |
| RLY1 | Задний обогреватель |
| RLY2 | Модуль управления коробкой передач |
| RLY3 | Двигатель топливного насоса |
| RLY4 | Стартер 2 |
| RLY5 | Система кондиционирования |
| RLY6 | 2016-2018: Насос дополнительного отопителя. 2019-2022: Не используется |
| RLY7 | Вентилятор охлаждения - низкий |
| RLY8 | Запустить/завести |
| RLY9 | 2016-2018: WR/TRN. 2019-2022: Силовая установка |
| RLY10 | Стартер 1 |
| RLY11 | Вентилятор охлаждения - высокий |
| RLY12 | Передние противотуманные фары |
