Предохранители и реле Chevrolet SS (2013-2018)

Схемы относятся к указанным годам и вариантам Chevrolet SS (2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема предохранителей Chevrolet SS 2013-2018

Схема предохранителей Chevrolet SS 2013-2018

Предохранители прикуривателя (розетки) в Chevrolet SS являются предохранители F36 (задняя розетка), F37 (внутренняя розетка) и F38 (прикуриватель) в блоке предохранителей в багажном отделении.

Блок предохранителей на приборной панели

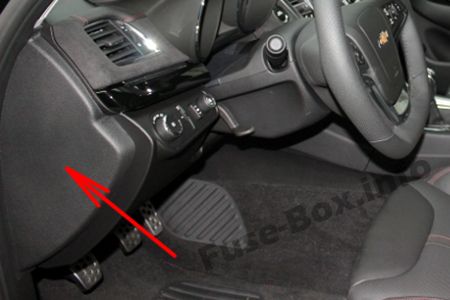

Расположение блока предохранителей

Он расположен сбоку панели приборов, за крышкой.Расположение блока предохранителей

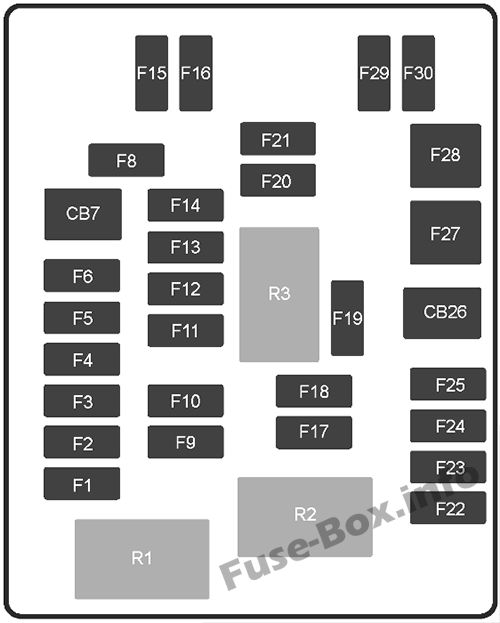

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в панели приборов
№Применение
F1Модуль управления кузовом 1
F2Разъем диагностического канала
F3Соленоид отключения газа
F4Модуль управления кузовом 2
F5Выключатель зажигания
F6Электрический замок рулевого управления
CB7Не используется
F8Не используется
F9Не используется
F10Не используется
F11Шунт 1
F12Подушка безопасности/автоматическое определение наличия пассажиров
F13Приборный щиток
F14Модуль управления ОВКВ
F15Датчик дождя
F16Модуль управления кузовом 3
F17Соленоид отключения газа
F18Не используется
F19Подсветка SWC
F20Не используется
F21Не используется
F22Шунт 2
F23Модуль управления кузовом 4
F24Модуль управления кузовом 5
F25Модуль управления кузовом 6
CB26Не используется
F27Модуль управления кузовом 8
F28Вентилятор
F29Аксессуары
F30Модуль управления кузовом 7
Реле
R1Логистика
R2Соленоид отключения газа 1
R3Соленоид отключения газа 2

Блок предохранителей в моторном отсеке

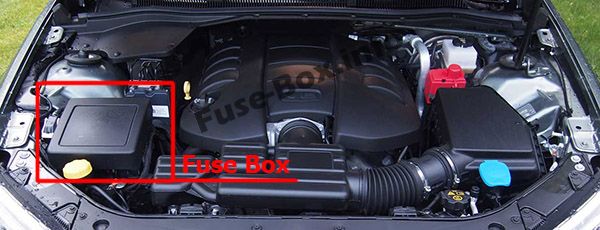

Расположение блока предохранителей

Он находится в моторном отсеке с правой стороны автомобиля.Расположение блока предохранителей

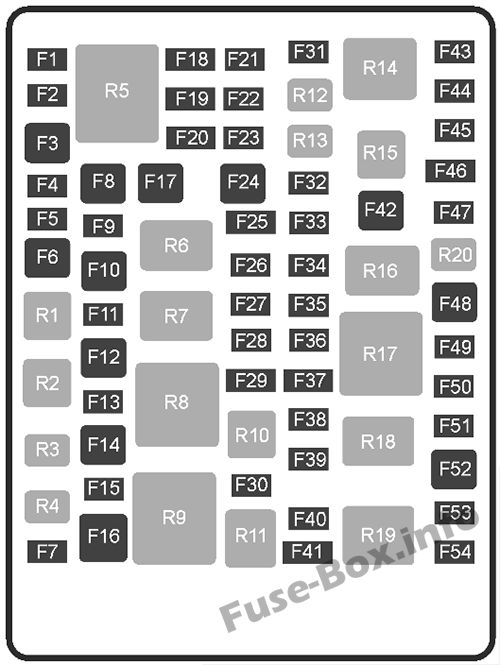

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№Применение
F1Зеркала с подогревом
F2Не используется
F3Задний обогреватель
F4Не используется
F5Прожектор справа
F6Сиденье с электроприводом водителя
F7Насос омывателя
F8Пассажирское сиденье с электроприводом
F9EMER/VEH/FT/LP
F10Не используется
F11Фары дальнего света
F12Омыватель фар
F13Точечный светильник слева
F14Насос АБС
F15Клапаны АБС
F16Не используется
F17Не используется
F18Подогрев передних сидений
F19Не используется
F20Не используется
F21Переключатель стеклоподъемника переднего пассажира
F22Задний стеклоочиститель
F23Люк на крыше
F24Передние дворники
F25Автоматическое распознавание присутствия/зажигание комбинации приборов
F26LRBEC Зажигание
F27Не используется
F28Зажигание/форсунки Even-V8
F29Модуль управления двигателем-V8, система зажигания Odd-V6/EMIS
F30Не используется
F31Не используется
F322014-2015: Противотуманные фары
F33Зажигание-IP/КОРПУС
F34Модуль управления топливной системой
F35Не используется
F36ESCL
F37ЭМИС 2/зажигание Эвен-В6
F38Модуль управления двигателем-V6, форсунки/зажигание Odd-V8
F39ИНКЛР насос
F40Не используется
F41Модуль управления коробкой передач/электроусилитель руля
F42Пусковой двигатель
F43Не используется
F44Левая ксеноновая фара
F45Правая ксеноновая фара
F46Левая и правая фара дальнего света
F47Horn
F48Вентилятор охлаждения двигателя
F49Автоматическое выравнивание фар
F50Зажигание модуля управления коробкой передач
F51Зажигание модуля управления двигателем
F52Тормозной вакуумный насос
F53Муфта компрессора кондиционера
F54Модуль управления испарителем
Реле
R1Фары дальнего света
R2Омыватель фар
R3Насос заднего омывателя
R4Насос переднего омывателя
R5Задний обогреватель
R6Управление передним стеклоочистителем
R7Скорость стеклоочистителя
R8Модуль управления двигателем
R9Не используется
R10ИНКЛР насос
R11Не используется
R12Управление задним стеклоочистителем
R13Противотуманные фары
R14Фары ближнего света
R15Фары дальнего света
R16Стартер
R17Запустить/завести
R18Тормозной вакуумный насос
R19Управление кондиционером
R20Horn
* Реле R3, R4, R12, R13 и R20 монтируются на печатной плате.

Блок предохранителей в заднем отсеке

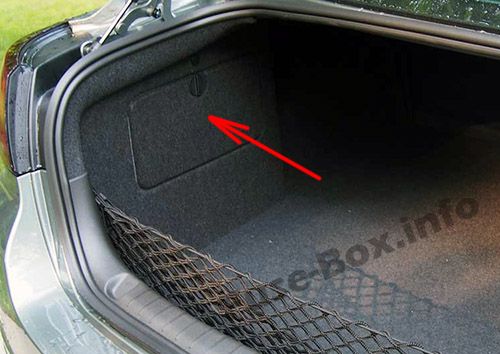

Расположение блока предохранителей

Он расположен в левой части багажника за крышкой, над аккумулятором.Расположение блока предохранителей

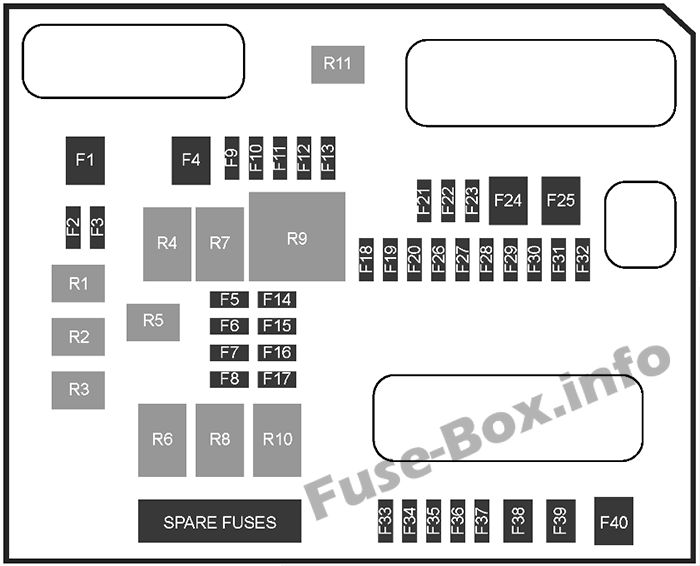

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в багажном отделении
№Применение
F1Переднее/левое заднее стекло водителя
F2EMER/VEH/ACCY
F3Освобождение багажника
F4Пассивный вход Пассивный старт-BATT 2
F5Радио
F6Не используется
F7Не используется
F8Модуль управления топливной системой
F9MRTD
F10Мигающие лампы крышки багажника/модуль EDI
F11Вспомогательная батарея
F12Не используется
F13Не используется
F14Развлекательная программа для пассажиров задних сидений
F15Автоматическое выравнивание фар
F16Не используется
F17Не используется
F18OnStar
F19Зеркальный/оконный модуль
F20Соленоид вентиляции канистры
F21Пассивный вход Пассивный старт-BATT 1
F22Модуль сиденья с памятью
F23Усилитель
F24Пассажирское переднее/правое заднее стекло
F25Электрический стояночный тормоз
F26Модуль задней двери
F27Зажигание камеры
F28Зажигание переднего вентиляционного сиденья
F29Зажигание модуля прицепа
F30Усовершенствованная система помощи при парковке/оповещение о боковой слепой зоне
F31Модуль управления двигателем
F32Вспомогательные датчики
F33Сохраненная мощность аксессуаров
F34Измерение напряжения батареи
F35Мотор задней двери
F36Задняя розетка для аксессуаров
F37Розетка для аксессуаров в салоне
F38Зажигалка
F39Не используется
F40Модуль трейлера
Реле
R1Освобождение багажника
R2Аксессуар
R3Не используется
R4Run
R5Не используется
R6Сохраненная мощность аксессуаров
R7Логистика
R8Не используется
R9Не используется
R102013-2014: Не используется
2015-2018: Выпускной клапан
R112013-2014: Детские замки
2015-2018: Не используется
* Реле R1, R2, R3 и R5 монтируются на печатной плате.
