Предохранители и реле Chevrolet SSR (2003-2006)
Схемы относятся к указанным годам и вариантам Chevrolet SSR (2003-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Шевроле ССР 2003-2006
Предохранители прикуривателя (розетки) в Chevrolet SSR являются предохранители №15 (Вспомогательное питание 2), №46 (Вспомогательные розетки) в блоке предохранителей напольной консоли и №28 (2003-2004 гг.) или №16 (2005-2006 гг.) (Прикуриватель), №1 (2005-2006 гг.) 2006) (Вспомогательная мощность 2) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей на напольной консоли

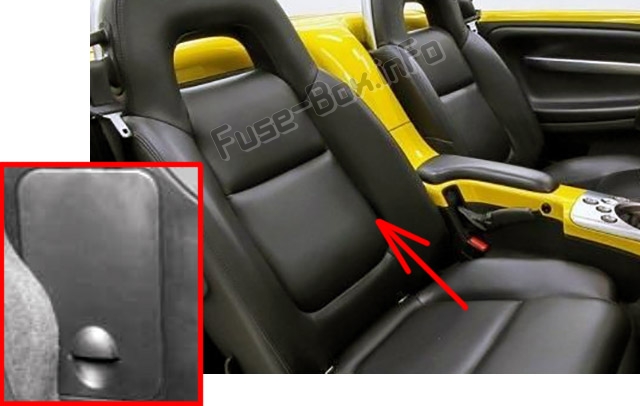

Расположение блока предохранителей
Он расположен на центральной консоли между двумя сиденьями со стороны пассажира.

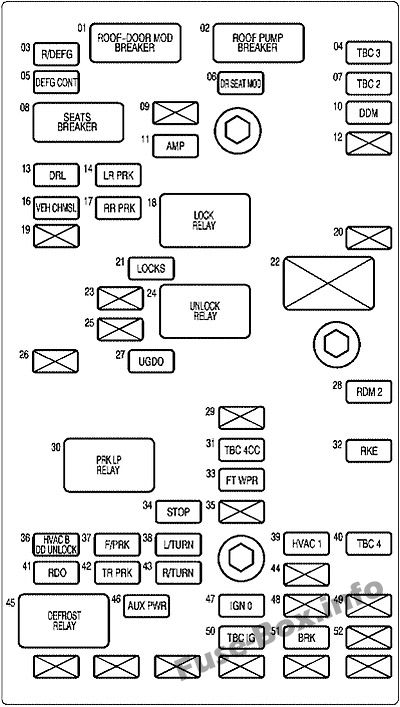

Схема блока предохранителей
| № | Применение |
|---|---|
| 3 | Обогрев заднего стекла |
| 4 | Контроллер кузова грузовика |
| 5 | Обогрев заднего стекла |
| 6 | Модуль сиденья водителя |
| 7 | Контроллер кузова грузовика |
| 9 | Пустой |
| 10 | Модуль двери водителя, зеркала с электроприводом |
| 11 | Усилитель |
| 12 | Пустой |
| 13 | Дневные ходовые огни (ДХО) |
| 14 | Задний стояночный фонарь со стороны водителя |
| 15 | Вспомогательная мощность 2 |
| 16 | Центральный высокий стоп-сигнал |
| 17 | Задний стояночный фонарь со стороны пассажира |
| 19 | Пустой |
| 20 | Пустой |
| 21 | Замки |
| 22 | Пустой |
| 23 | Пустой |
| 25 | Пустой |
| 26 | Пустой |
| 27 | Система HomeLink |
| 28 | Модуль двери крыши |
| 29 | Модуль управления коробкой передач |
| 31 | Контроллер кузова грузовика |
| 32 | Удаленный вход без ключа (RKE) |
| 33 | Дворники |
| 34 | Стоп-сигналы |
| 35 | Пустой |
| 36 | Система климат-контроля, разблокировка двери водителя |
| 37 | Передние стояночные огни |
| 38 | Сигнал поворота со стороны водителя |
| 39 | Система климат-контроля |
| 40 | Контроллер кузова грузовика |
| 41 | Радио |
| 42 | Габаритные огни прицепа |
| 43 | Боковой указатель поворота со стороны пассажира |
| 44 | Пустой |
| 46 | Дополнительные розетки |
| 47 | Зажигание |
| 48 | Пустой |
| 49 | Пустой |
| 50 | Контроллер кузова грузовика, зажигание |
| 51 | Тормоза |
| 52 | Пустой |
| Реле | |
| 18 | Замки |
| 24 | Разблокировать |
| 30 | Парковочные огни |
| 45 | Обогрев заднего стекла, наружные зеркала с подогревом |
| Автоматический выключатель | |
| 1 | Модуль крыши и двери |
| 2 | Крышный насос |
| 8 | Сиденья с электроприводом |
Блок предохранителей в моторном отсеке

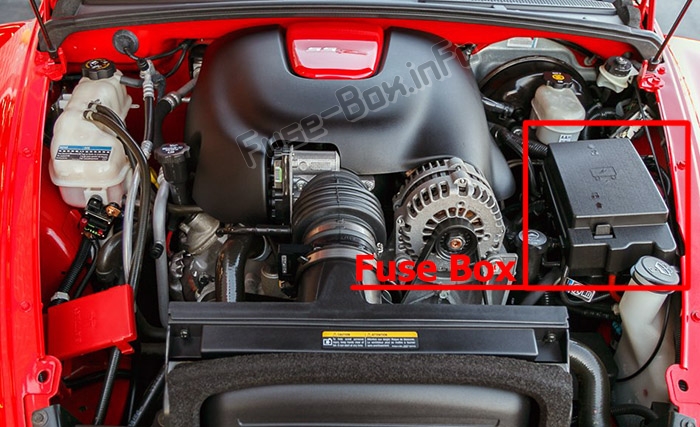

Расположение блока предохранителей
Находится в моторном отсеке (со стороны водителя), под двумя кожухами.

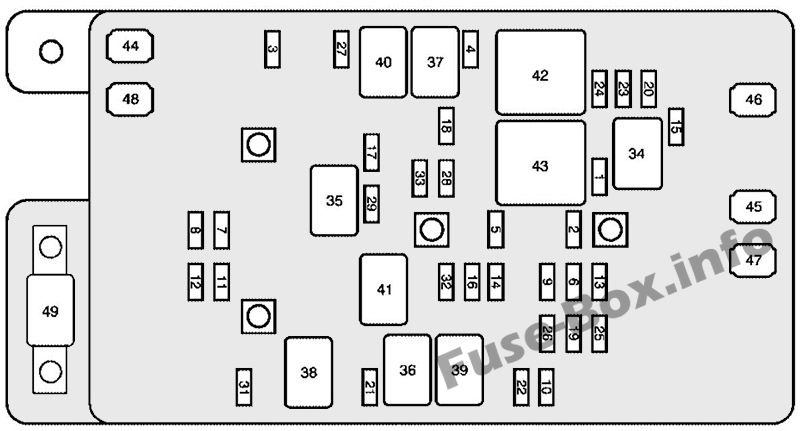

Схема блока предохранителей (2003, 2004)
| № | Применение |
|---|---|
| 1 | Кондиционирование воздуха |
| 2 | Автоматическая система управления блокировкой переключения передач |
| 3 | Канистра, топливная система |
| 4 | Зажигание |
| 5 | Стартер |
| 6 | Зажигание |
| 7 | Фара дальнего света со стороны водителя |
| 8 | Фара дальнего света со стороны пассажира |
| 9 | Зажигание |
| 10 | Комбинация приборов, Информационный центр водителя (DIC) |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Фара ближнего света со стороны пассажира |
| 13 | Модуль управления силовым агрегатом (PCM) |
| 14 | Система подушек безопасности |
| 15 | Контроллер кузова грузовика |
| 16 | Управление кузовом грузовика, зажигание |
| 17 | Стоп-сигнал/указатели поворота со стороны водителя |
| 18 | Стоп-сигнал/указатели поворота со стороны пассажира |
| 19 | Резервные лампы |
| 20 | Управление приводом дроссельной заслонки (TAC) |
| 21 | Противотуманные фары |
| 22 | Horn |
| 23 | Инжектор А |
| 24 | Инжектор Б |
| 25 | Кислородный датчик А |
| 26 | Кислородный датчик В |
| 27 | Омыватель ветрового стекла |
| 28 | Зажигалка |
| 29 | Модуль управления силовым агрегатом (PCM) |
| 30 | Пустой |
| 31 | Разблокировка грузового отсека |
| 32 | Предупреждающие световые сигналы опасности |
| 33 | Стоп-сигналы |
| 44 | Вентилятор охлаждения двигателя |
| 45 | Вентилятор климат-контроля |
| 46 | Зажигание А |
| 47 | Зажигание Б |
| 48 | Антиблокировочная тормозная система (АБС) |
| 49 | Кузовной предохранитель |
| Реле | |
| 34 | Кондиционирование воздуха |
| 35 | Топливный насос |
| 36 | Противотуманные фары |
| 37 | Фары дальнего света |
| 38 | Разблокировка грузового отсека |
| 39 | Horn |
| 40 | Омыватель ветрового стекла |
| 41 | Модуль драйвера фары |
| 42 | Зажигание |
| 43 | Стартер |

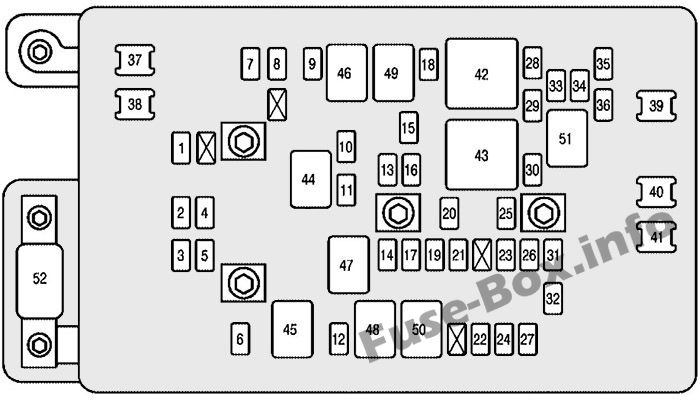

Схема блока предохранителей (2005, 2006)
| № | Применение |
|---|---|
| 1 | Вспомогательная мощность 2 |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Фара дальнего света со стороны водителя |
| 5 | Фара ближнего света со стороны водителя |
| 6 | Разблокировка грузового отсека |
| 7 | Модуль управления коробкой передач/бастер |
| 8 | Контроллер кузова грузовика |
| 9 | Омыватель ветрового стекла |
| 10 | Стоп-сигнал/указатели поворота со стороны водителя |
| 11 | Топливный насос |
| 12 | Противотуманные фары |
| 13 | Стоп-сигналы |
| 14 | Модуль драйвера фары (HDM) |
| 15 | Стоп-сигнал/указатели поворота со стороны пассажира |
| 16 | Зажигалка |
| 17 | Предупреждающие световые сигналы опасности |
| 18 | Катушки |
| 19 | Управление кузовом грузовика, зажигание 1 |
| 20 | Стартер |
| 21 | Система подушек безопасности |
| 22 | Horn |
| 23 | Зажигание Е |
| 24 | Комбинация приборов, Информационный центр водителя (DIC) |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Фонари заднего хода, блокировка |
| 27 | Модуль управления двигателем |
| 28 | Кислородный датчик В |
| 29 | Инжектор Б |
| 30 | Кондиционирование воздуха |
| 31 | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| 32 | Передача инфекции |
| 33 | Двигатель 1 |
| 34 | Модуль управления двигателем, электронный контроллер тормозов |
| 35 | Кислородный датчик А |
| 36 | Инжектор А |
| 37 | Вентилятор охлаждения двигателя |
| 38 | Антиблокировочная тормозная система (АБС) |
| 39 | Зажигание А |
| 40 | Вентилятор климат-контроля |
| 41 | Зажигание Б |
| 42 | Силовой агрегат |
| 43 | Стартер |
| 44 | Топливный насос |
| 45 | Разблокировка грузового отсека |
| 46 | Омыватель ветрового стекла |
| 47 | Модуль драйвера фары (HDM) |
| 48 | Противотуманные фары |
| 49 | Фары дальнего света |
| 50 | Horn |
| 51 | Кондиционирование воздуха |
| 52 | Батарея приборной панели |

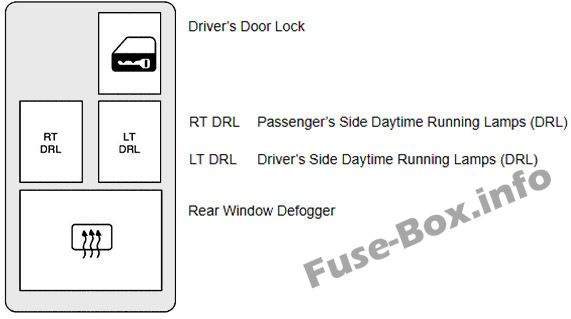

Релейный центр
В зоне хранения складного верха, когда он открыт, находится релейный центр.

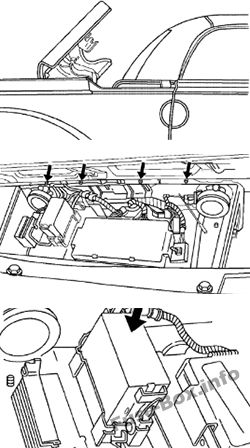

Открывайте складной верх до тех пор, пока багажник на крыше и панель крышки багажника не встанут вертикально, чтобы вы могли дотянуться до отделения для хранения складного верха, как показано на рисунке.
Найдите водонепроницаемую коробку, в которой находится центр реле, и снимите четыре гайки, которыми крышка крепится к задней части салона.
Нажмите на выступы по бокам крышки и поднимите ее, чтобы снять крышку.
Найдите центр реле внутри коробки. Он расположен со стороны водителя автомобиля. Нажмите на выступы на каждом конце центральной крышки реле и поднимите ее, чтобы снять.
Выполните действия в обратном порядке, чтобы установить на место центральную крышку реле и закрыть водонепроницаемую коробку.
