Предохранители и реле Chevrolet Suburban (GMT400, 1993-1999)
Схемы относятся к указанным годам и вариантам Chevrolet Suburban (GMT400, 1993-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Suburban 1993-1999 гг.
Предохранители прикуривателя (розетки) в Chevrolet Suburban являются предохранители №7 «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (Дополнительная розетка) и №13 «CIG LTR» (прикуриватель) в блоке предохранителей панели приборов (1995-1999 гг.).
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

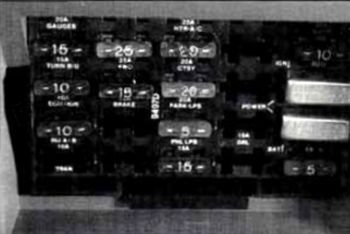

1993-1994 гг.
Блок предохранителей находится за дверцей в нижней части приборной панели, рядом с рычагом отключения стояночного тормоза.

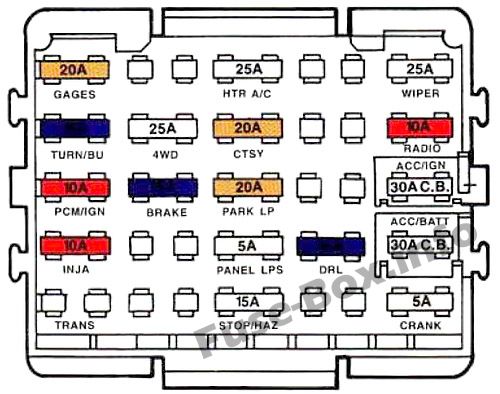

Схема блока предохранителей
| Name | Цепь защищена | Номинальный ток [А] |
|---|---|---|
| Датчики | Круиз-контроль, 4 WD Подсветка дисплея. Таймер обогревателя заднего стекла, доп. Бат. Реле питания, таймер зуммера ремня безопасности, кластерное зажигание. Подача | 20 |
| Поворот-Б/У | Фонари заднего хода, указатели поворота | 15 |
| ЭМС/зажигание | T.C.C., воздушный отводчик, E.S.C., EGR, E.C.M., Ign., R.W.A.L. Тормозной переключатель | 10 |
| Инж. А | Форсунки дроссельной заслонки | 10 |
| Тормоз | ABS, Cluster-Speed0 | 15 |
| переменный ток/л.с. | H.V.A.C. 4WD, доп. Батарея. Реле | 25 |
| Ctsy | Купольная лампа, Cцы. и перчаточный ящик Lps. (TR-9), радио (память-часы) | 20 |
| Парк ЛП | Реле звукового сигнала, подача звукового сигнала, парковочные фонари | 20 |
| П. Лпс | C49 SW Illum., Предупреждение о включении фар, Радио Illum., H.V.A.C. Иллюм. | 5 |
| Стоп/Опасность | Хаз. Проблесковая сигнализация, зуммер ремня безопасности, стоп-сигналы, АБС. Память | 15 |
| щетка стеклоочистителя | Стеклоочиститель, омыватель | 25 |
| Радио | Радиоканал | 10 |
| Акк/игн | мощность Окна | 30 (ЦБ) |
| Акк/Батт | Дверные замки, обогреватель заднего стекла | 30 (ЦБ) |
| Крэнк | Кривошипный, сдержанный | 5 |
| 4WD | Полноприводный автомобиль | 25 |
| DRL | Дневные ходовые огни | 15 |
| RR Wpr | Омыватель заднего стекла | 25 |
| Т/Г отн. | Прикуриватель, задняя крышка люка | 25 |
1995-1999 гг.

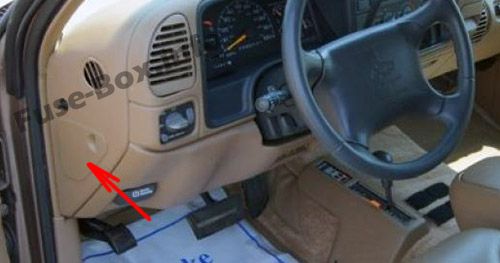

Дверца доступа к блоку предохранителей находится на краю приборной панели со стороны водителя.

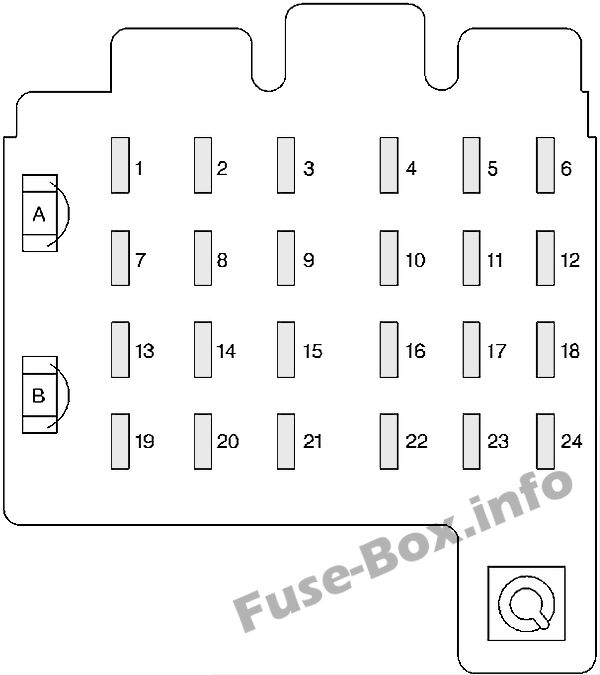

Схема блока предохранителей
| № | Name | Цепь защищена |
|---|---|---|
| 1 | СТОП/ОПАС | Переключатель Stop/TCC, зуммер, CHMSL, аварийная сигнализация, стоп-сигналы |
| 2 | Т ДЕЛО | Раздаточная коробка |
| 3 | CTSY | Лампы салона, лампа для грузового отсека, подсветка перчаточного ящика, купольные лампы/лампы RDG, зеркала заднего вида, зеркала с электроприводом |
| 4 | ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ | Комбинация приборов, реле ДХО, выключатель лампы, вход без ключа, модуль низкого уровня охлаждающей жидкости, модуль входа с подсветкой, DRAC (дизельный двигатель) |
| 5 | РР ВАК | RR HVAC Controls |
| 6 | КРУИЗ | Круиз-контроль |
| 7 | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка |
| 8 | РУКОЯТКА | 1995-1996: Дизельный топливный насос, DERM, ECM 1997: Система подушек безопасности 1999: Крэнк |
| 9 | ПАРК ЛПС | Лампа Lic, стояночный фонарь, задний фонарь, габаритный фонарь на крыше, фонари на воротах Tdi1, передние боковые габариты, подсветка дверного выключателя, лампа на крыле |
| 10 | ВОЗДУШНАЯ ПОДУШКА | DERM |
| 11 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Мотор стеклоочистителя, насос омывателя |
| 12 | ХТР-А/С | Кондиционер, Вентилятор кондиционера, Реле вентилятора высокой мощности |
| 13 | CIG LTR | Усилитель мощности, заднее стекло, прикуриватель, реле дверного замка, электропривод поясничного сиденья |
| 14 | ИЛЛЮМ | 4WD, индикатор, кластер LP, элементы управления HVAC, элементы управления RR HVAC, IP-переключатели, радиоподсветка, модуль звукового сигнала |
| 15 | ДРЛ-ТУМ | Реле ДХО, реле противотуманных фар |
| 16 | ПОВОРОТ-Б/У | Передние и задние указатели поворота, фонари заднего хода, соленоид BTSI |
| 17 | РАДИО | Радио (Ign) |
| 18 | ТОРМОЗ | DRAC (1995-1996), 4WAL PCM, ABS, круиз |
| 19 | РАДИО БАТТ | Радио (Батт) |
| 20 | ТРАНС | PRNDL, автоматическая коробка передач, спидометр, контрольно-измерительные приборы рассказывают историю, сигнальные лампы |
| 21 | 1995-1996: не используется 1997: Рулевое управление с переменным усилием 1999: Безопасность/рулевое управление | |
| 22 | — | Не используется |
| 23 | Задний стеклоочиститель | Задний стеклоочиститель, насос заднего омывателя |
| 24 | 4WD | Передний мост, контрольная лампа 4WD, реле TP2 (бензиновый двигатель) |
| А (СВ) | ЭЛЕКТРОПИТАНИЕ | Замок двери с электроприводом, сиденье с электроприводом в 6 направлениях, модуль доступа без ключа |
| Б (ЦБ) | PWR WDOS | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

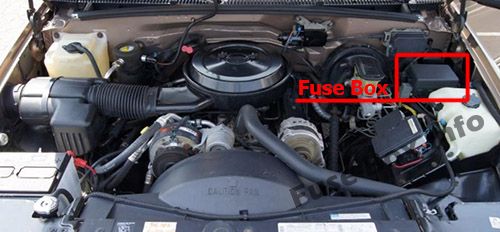

Расположение блока предохранителей

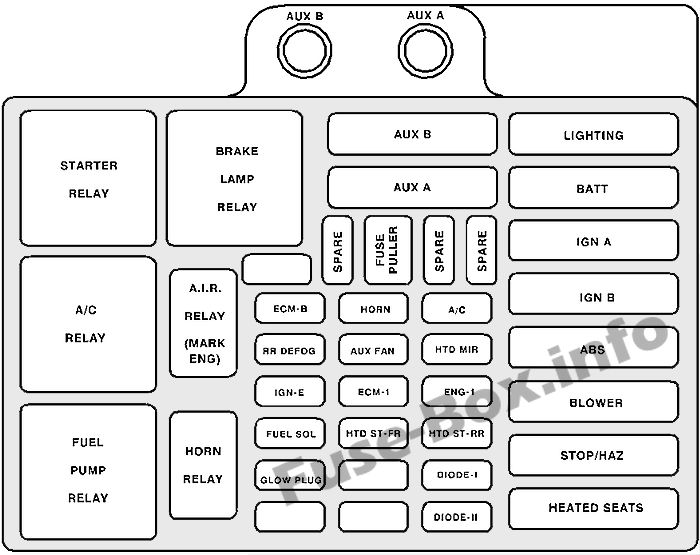

Схема блока предохранителей
| Name | Цепь защищена |
|---|---|
| ЕСМ-Б | Топливный насос, PCM/VCM |
| RR DEFOG | Обогрев заднего стекла (при наличии) |
| ИГН-Э | Катушка реле вспомогательного вентилятора, реле компрессора кондиционера, модуль горячего топлива |
| ТОПЛИВНЫЙ СОЛ | Топливный соленоид (дизельный двигатель) |
| СВЕЧА НАКАЛИВАНИЯ | Свечи накаливания (дизельный двигатель) |
| HORN | Звуковой сигнал, Подкапотные лампы |
| ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР | Вспомогательный вентилятор |
| ЕСМ-1 | Форсунки, PCM/VCM |
| ХТД СТ-ФР | Подогрев передних сидений |
| A/C | Кондиционирование воздуха |
| ХТД МИР | Обогрев наружных зеркал (при наличии) |
| РУС-1 | Замок зажигания, рециркуляция отработавших газов, продувка адсорбера, соленоид холостого хода EVRV, подогрев O2, подогреватель топлива (дизельный двигатель), датчик воды (дизельный двигатель) |
| ХТД СТ-РР | Не используется |
| ОСВЕЩЕНИЕ | Переключатель фар и затемнения панели, противотуманные фары и плавкие предохранители |
| BATT | Аккумулятор, шина блока предохранителей |
| ИГН-А | Выключатель зажигания |
| ИГН-Б | Выключатель зажигания |
| ABS | Модуль антиблокировочной тормозной системы |
| ВОЗДУХОДУВКА | Реле вентилятора Hi и заднего вентилятора |
| СТОП/ОПАС | Стоп-сигналы |
| СИДЕНЬЯ С ПОДОГРЕВОМ | Подогрев сидений (при наличии) |
