Предохранители и реле Chevrolet Suburban / Tahoe (GMT800, 2000-2006)
Схемы относятся к указанным годам и вариантам Chevrolet Suburban / Tahoe (GMT800, 2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Suburban / Tahoe 2000-2006 гг.
Предохранители прикуривателя (розетки) в Chevrolet Suburban (Tahoe) расположены в блоке предохранителей в моторном отсеке, а с 2003 года также в блоке предохранителей на приборной панели.
2000-2002 гг. — см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» и «СИГАРА» в блоке предохранителей в моторном отсеке.
2003-2006 — см. предохранители «ВСПОМОГАТЕЛЬНЫЙ ОВКВ» (дополнительная розетка — консоль), «CIG LTR» (прикуриватель) в блоке предохранителей в моторном отсеке и предохранитель «ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2» / «ДОПОЛНИТЕЛЬНЫЙ ПИТАНИЕ 2, М/ВОРОТ» (разъем питания в задней части багажника) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

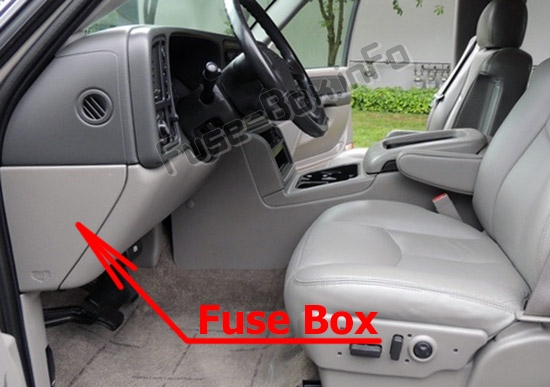

Приборная доска
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.
Релейный блок центральной панели приборов
Вспомогательный блок центральной приборной панели расположен под приборной панелью, слева от рулевой колонки.

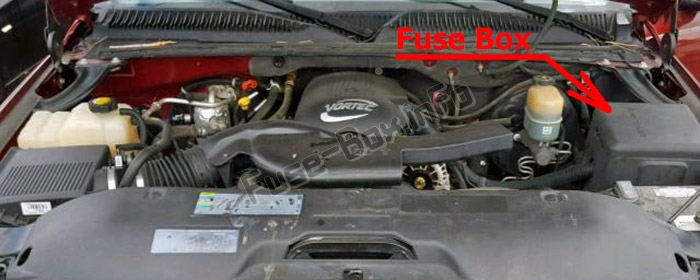

Моторного отсека
Блок предохранителей вспомогательного электровентилятора системы охлаждения (при наличии)
Он расположен в моторном отсеке со стороны водителя рядом с блоком предохранителей под капотом.
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001, 2002

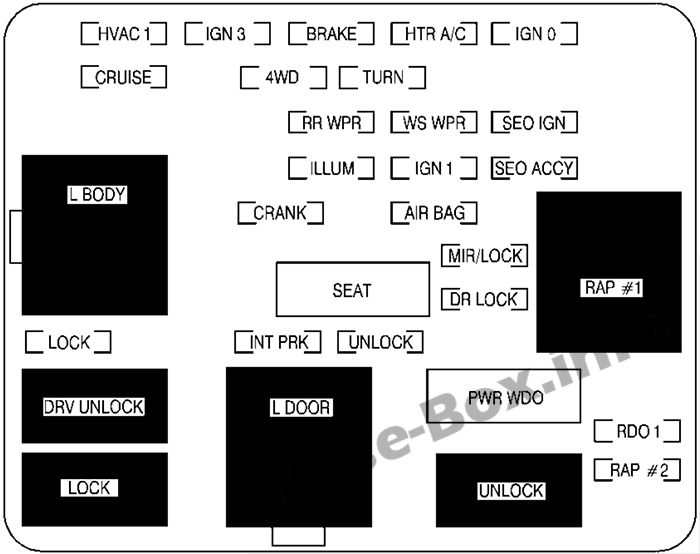

Приборная доска
| Name | Цепь защищена |
|---|---|
| L ТЕЛО | Сохраненное вспомогательное силовое реле |
| LOCK | Замки с электроприводом |
| РАЗБЛОКИРОВКА ДРВ | Реле замка двери с электроприводом |
| LOCK | Реле замка двери с электроприводом |
| ОВКВ 1 | Система климат-контроля |
| КРУИЗ | Круиз-контроль, комбинация приборов |
| IGN 3 | Зажигание, Сиденья с электроприводом |
| 4WD | Система полного привода, вспомогательная батарея |
| РУКОЯТКА | Стартовая система |
| ИНТ ПРК | Габаритные огни, Боковые габаритные огни, Внутренние лампы |
| L ДВЕРЬ | Реле замка двери с электроприводом |
| ТОРМОЗ | Антиблокировочная тормозная система |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Стеклоочиститель заднего стекла |
| ИЛЛЮМ | Внутренние лампы |
| SEAT | Автоматический выключатель сиденья с электроприводом |
| TURN | Наружные огни, Сигналы поворота, Аварийные огни |
| РАЗБЛОКИРОВАТЬ | Замки с электроприводом |
| HTR кондиционер | Система климат-контроля |
| WS WPR | Дворники |
| IGN 1 | Зажигание, приборная панель |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| МИР/БЛОКИРОВКА | Зеркала с электроприводом, дверные замки с электроприводом |
| ДР ЛОК | Замки с электроприводом |
| PWR WDO | Автоматический выключатель электрического стеклоподъемника |
| РАЗБЛОКИРОВАТЬ | Реле замка двери с электроприводом |
| IGN 0 | PRND321 Дисплей, одометр, VCM/PCM |
| SEO IGN | Опция специального оборудования, зажигание |
| SEO ACCY | Дополнительное специальное оборудование, сотовый телефон |
| ПДП №1 | Сохраненное вспомогательное силовое реле |
| РДО 1 | Аудио система |
| ПДП №2 | Задние электрические стеклоподъемники, люк, радио |

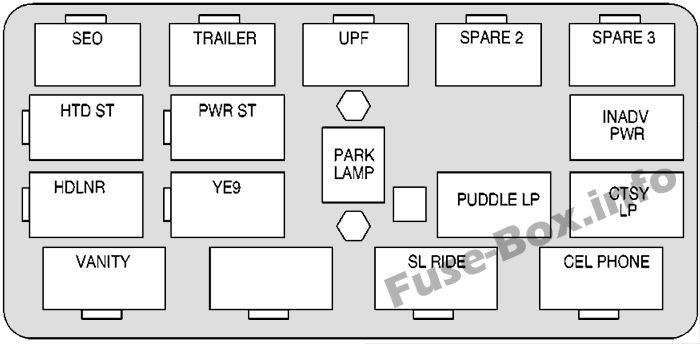

Релейный блок центральной панели приборов
| Имя реле | Цепь защищена |
|---|---|
| SEO | Опция специального оборудования |
| ХТД СТ | Сиденья с подогревом |
| HDLNR | Хедлайнер (2001-2002) |
| СУЕТА СУЕТ | Проводка хедлайнера |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| PWR ST | Сиденья с электроприводом |
| Y9 | Не используется |
| UPF | апфиттер |
| ПАРКОВОЧНАЯ ЛАМПА | Парковочные огни |
| ФРТ ПРК ЭКСП | Не используется |
| ЗАПАСНОЙ 2 | Не используется |
| ЛУЖА LP | Не используется / Лампы в лужах (2002) |
| СЛ ПОЕЗДКА | Не используется |
| ЗАПАСНОЙ 3 | Не используется |
| ИНАДАВ PWR | Лента внутреннего освещения |
| КТСИ ЛП | Лампы любезности |
| СОТОВЫЙ ТЕЛЕФОН | Проводка сотового телефона |

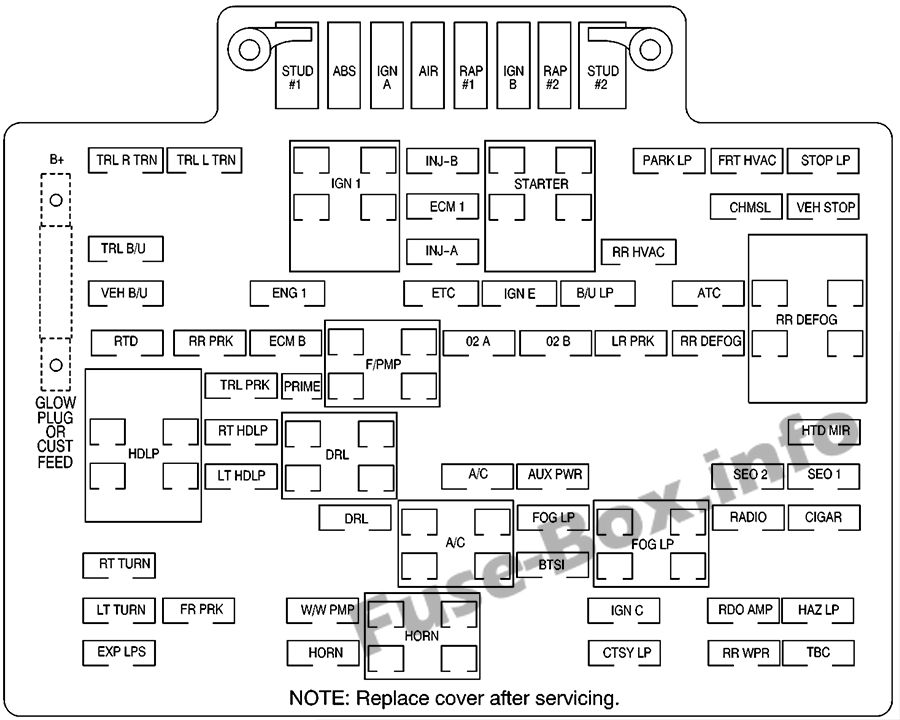

Моторного отсека
| Name | Цепь защищена |
|---|---|
| ШПИЛЬКА №1 | Аксессуар Питание/Электропроводка прицепа/Выравнивание нагрузки |
| ABS | Антиблокировочная система тормозов |
| IGN А | Выключатель зажигания |
| AIR | ВОЗДУХА. Система |
| ПДП №1 | Сохранен электропривод аксессуаров, зеркала с электроприводом, дверные замки с электроприводом, сиденье(я) с электроприводом |
| IGN Б | Выключатель зажигания |
| ПДП №2 | Сохраненный аксессуар с электроприводом/задним электростеклоподъемником, люком на крыше, радио |
| ШПИЛЬКА №2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ТРЛ Р ТРН | Проводка прицепа сигнала правого поворота |
| ТРЛ Л ТРН | Проводка прицепа левого указателя поворота |
| IGN 1 | Зажигание, управление подачей топлива |
| ИНЖ Б | Зажигание, управление подачей топлива (реле) |
| СТАРТЕР | Реле стартера) |
| ПАРК ЛП | Парковочные огни |
| FRT HVAC | Система климат-контроля |
| СТОП ЛП | Наружные лампы, стоп-сигналы |
| ЕСМ 1 | PCM |
| ЧМСЛ | Центральный верхний стоп-сигнал |
| СТОП | Стоп-сигналы, круиз-контроль |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ИНЖ А | Контроль топлива, зажигание |
| ОВКВ | Задний ОВКВ |
| ВЭХ Б/У | Резервные лампы автомобиля |
| РУС 1 | Органы управления двигателем, продувка адсорбера, топливная система |
| ETC | Электронное управление дроссельной заслонкой |
| ИГН Э | Реле компрессора кондиционера, обогреватель заднего стекла, дневные ходовые огни, A.I.R. Система |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| ATC | Автоматическая раздаточная коробка |
| RR DEFOG | Обогрев заднего стекла, обогрев зеркал (реле) |
| RTD | Autoride (демпфирование в реальном времени) |
| РР ПРК | Правые задние габаритные огни |
| ЭБУ В | PCM |
| Ф/ПМП | Реле топливного насоса) |
| O2 A | Датчики кислорода |
| O2 B | Датчики кислорода |
| ЛР ПРК | Левые задние габаритные огни |
| RR DEFOG | Обогрев заднего стекла, подогрев зеркал |
| HDLP | Фары (реле) |
| ТРЛ ПРК | Габаритные огни Прицеп Проводка |
| ОСНОВНОЙ | Не используется |
| РТ HDLP | Правые фары |
| DRL | Дневные ходовые огни (реле) |
| ХТД МИР | Зеркала с подогревом |
| LT HDLP | Левые фары |
| A/C | Кондиционирование воздуха |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Прикуриватель, дополнительные розетки |
| SEO 2 | Опция специального оборудования Power, сиденья с электроприводом, Aux Roof Mnt Lamp |
| SEO 1 | Опция специального оборудования Power, Aux Roof Mnt Lamp, Mobile Phone, Onstar |
| DRL | Дневные ходовые огни |
| A/C | Кондиционер (реле) |
| ФОГ ЛП | Противотуманные фары |
| ФОГ ЛП | Противотуманные фары (реле) |
| РАДИО | Аудиосистема, комбинация приборов, система климат-контроля |
| СИГАРА | Прикуриватель, дополнительные розетки |
| ПОВОРОТ РТ | Сигналы правого поворота |
| BTSI | Автоматическая система управления блокировкой переключения передач |
| LT ПОВОРОТ | Сигналы левого поворота |
| ФР ПРК | Передние габаритные огни, боковые габаритные огни |
| В/В ПМП | Насос омывателя ветрового стекла |
| HORN | Звуковой сигнал (эстафета) |
| ИГН С | Замок зажигания, топливный насос, дисплей PRND321, кривошип |
| РДО AMP | Радиоусилитель |
| ХАЗ ЛП | Внешние фонари, аварийная сигнализация |
| ОПЫТ ЛПС | Не используется |
| HORN | Horn |
| КТСИ ЛП | Внутренние лампы |
| RR WPR | Задние дворники |
| TBC | Блок управления кузовным оборудованием, дистанционный вход без ключа, фары |
2003, 2004, 2005

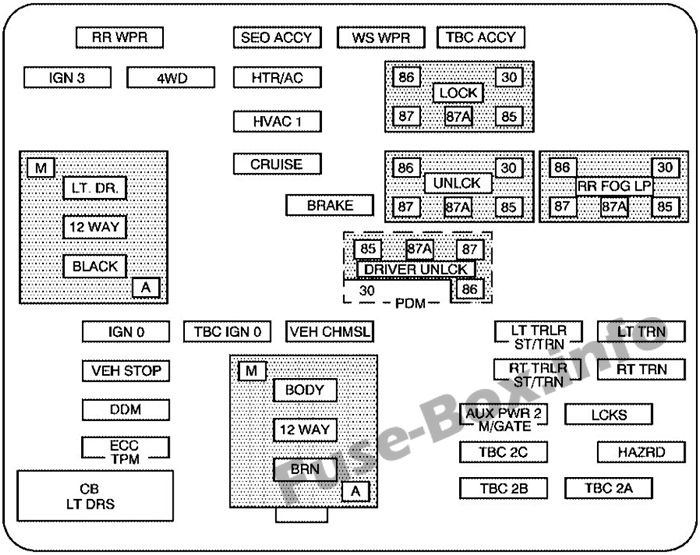

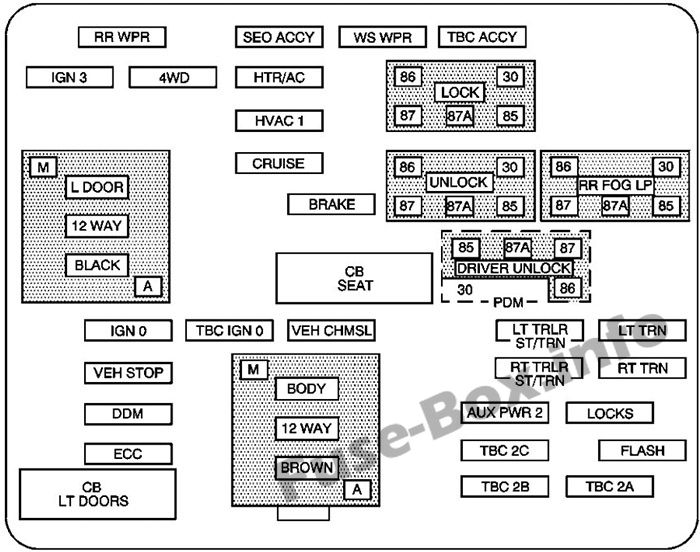

Приборная доска
| Name | Применение |
|---|---|
| Задний стеклоочиститель | Переключатель стеклоочистителя заднего стекла |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| WS WPR | Дворники |
| уточняется | Аксессуар контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода, вспомогательная батарея |
| HTR кондиционер | Система климат-контроля |
| LOCK | Реле дверного замка с электроприводом (функция блокировки) |
| ОВКВ 1 | Внутреннее зеркало заднего вида, система климат-контроля |
| L ДВЕРЬ | Соединение жгута проводов двери водителя |
| КРУИЗ | Круиз-контроль |
| РАЗБЛОКИРОВАТЬ | Реле дверного замка с электроприводом (функция отпирания) |
| RR ФОГ ЛП | Задний противотуманный фонарь (только экспорт) |
| ТОРМОЗ | Антиблокировочная тормозная система |
| РАЗБЛОКИРОВКА ВОДИТЕЛЯ | Реле замка двери с электроприводом (функция отпирания двери водителя) |
| IGN 0 | ПКМ, ТКМ |
| Уточняется IGN 0 | Контроллер кузова грузовика |
| ВЕХ ЧМСЛ | Высоко установленный стоп-сигнал для транспортных средств и прицепов |
| ЛТ ТРЛР СТ/ТРН | Левый указатель поворота/стоп-трейлер |
| ЛТ РНН | Сигналы левого поворота и боковые маркеры |
| СТОП | Стоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой |
| РТ ТРЛР СТ/ТРН | Сигнал правого поворота/стоп-трейлер |
| РТ РН | Сигналы правого поворота и боковые маркеры |
| BODY | Соединитель жгута |
| DDM | Модуль водительской двери |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Розетка питания в задней части багажника |
| ЗАМКИ | Система дверных замков с электроприводом |
| уточняется 2С | Контроллер кузова грузовика |
| ВСПЫШКА | Модуль флешера |
| ДВЕРИ CB LT | Автоматический выключатель левого стеклоподъемника |
| ТВЦ 2Б | Контроллер кузова грузовика |
| ТВЦ 2А | Контроллер кузова грузовика |

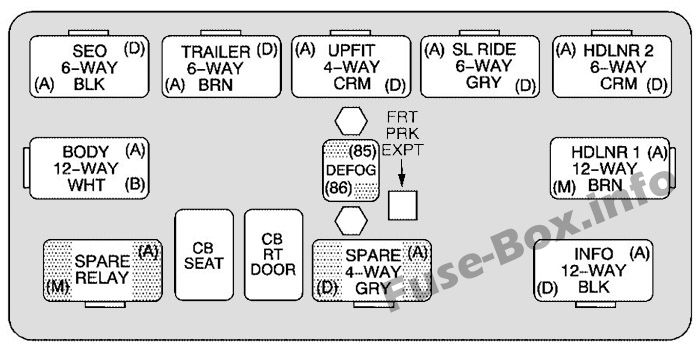

Релейный блок центральной панели приборов
| Устройство | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| ПОВЫШЕНИЕ | Установщик (не используется) |
| СЛ ПОЕЗДКА | Соединение ремня безопасности |
| HDLR 2 | Разъем проводки потолка |
| BODY | Разъем проводки кузова |
| HDLNR 1 | Разъем проводки обшивки потолка 1 |
| ЗАПАСНОЕ РЕЛЕ | Не используется |
| СИДЕНЬЕ CB | Автоматический выключатель модуля сиденья водителя и пассажира |
| КБ РТ ДВЕРЬ | Автоматический выключатель правого стеклоподъемника |
| ЗАПАСНОЙ | Не используется |
| INFO | Подключение информационно-развлекательной системы |

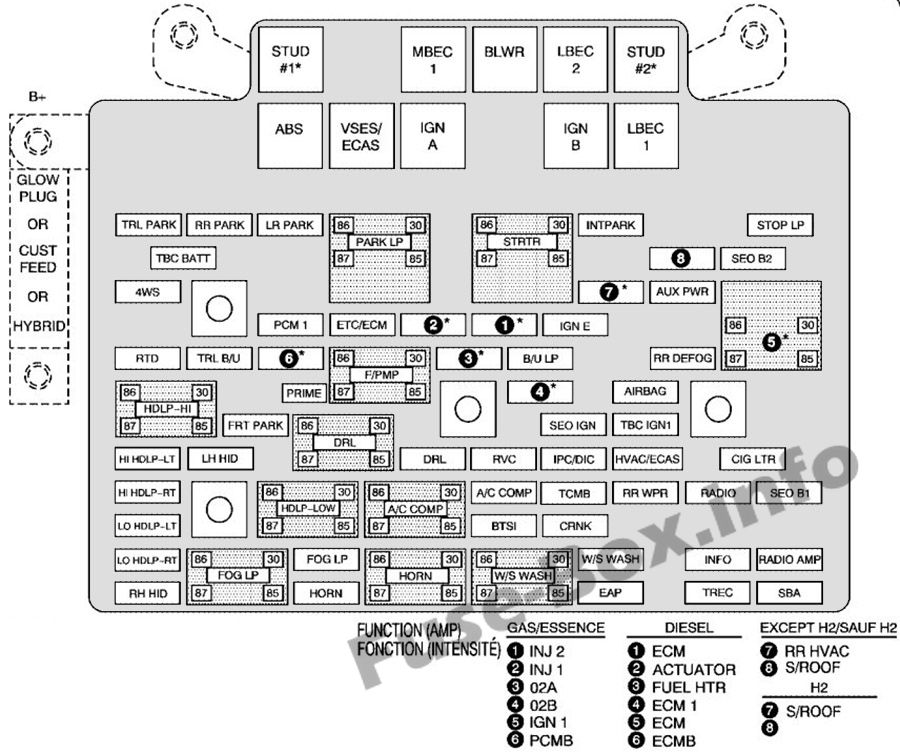

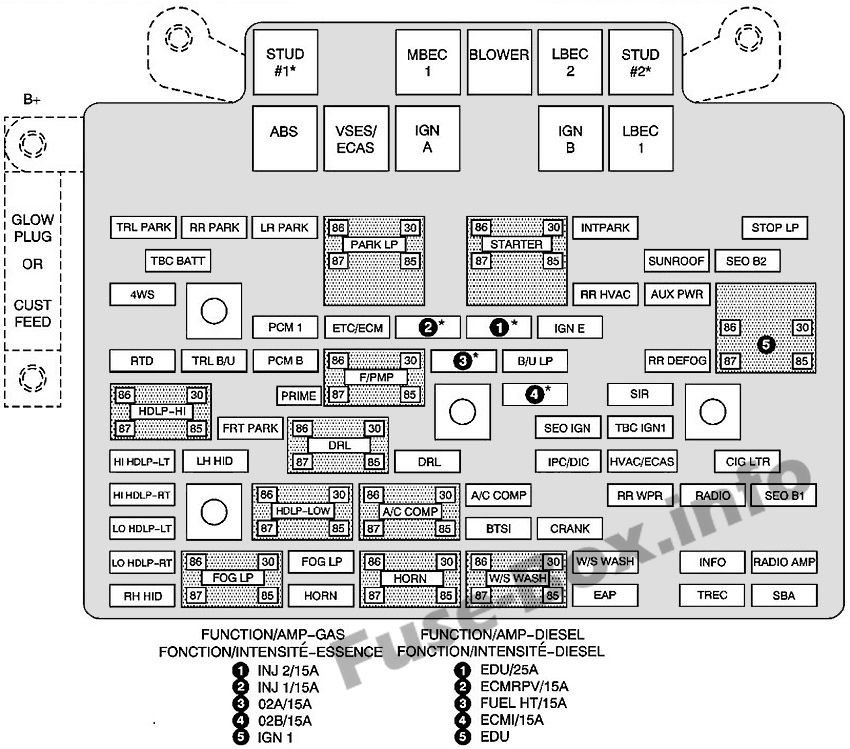

Моторного отсека
| Name | Применение |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Не используется |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Бензин Аксессуар Мощность |
| ГИБРИДНЫЙ | Гибридный |
| ШПИЛЬКА №1 | Вспомогательное питание (только для одной батареи и дизельных двигателей)/двойная батарея (TP2) Не устанавливайте предохранитель. |
| MBEC | Электрическая центральная шина со средней шиной, электропитание, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, вспомогательная розетка питания в задней части грузового отсека и приборная панель |
| Шпилька 2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Устойчивость автомобиля |
| IGN А | Сила зажигания |
| IGN Б | Сила зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левая дверь, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни, проводка прицепа |
| РР ПАРК | Правый задний стояночный и боковой габаритный фонарь |
| ЛР ПАРК | Левый задний стояночный и боковой габаритный фонарь |
| ПАРК ЛП | Реле стояночных огней |
| СТАРТЕР | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| ЛЮК | Люк на крыше |
| SEO B2 | Внедорожные лампы |
| 4WS | Канистра соленоида вентиляции/питание модуля QUADRASTEER |
| ОВКВ | Задний климат-контроль |
| ВСПОМОГАТЕЛЬНЫЙ ОВКВ | Дополнительная розетка – консоль |
| IGN 1 | Реле зажигания |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| ИГН Э | Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Контроль езды |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| Ф/ПМП | Реле топливного насоса) |
| Б/У ЛП | Фонари заднего хода, система блокировки переключения передач автоматической коробки передач |
| RR DEFOG | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | Не используется |
| DRL | Дневные ходовые огни |
| МПК/ДИК | Панель приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| CIG LTR | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| RR WPR | Задний стеклоочиститель/омыватель |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр со средней шиной, HomeLink, задние сиденья с подогревом |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманная фара |
| HORN | Горн Предохранитель |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового и заднего стекла |
| W/S СТИРКА | Насос омывателя ветрового и заднего стекла |
| INFO | Развлекательная система OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Не используется |
| EAP | Электрические регулируемые педали |
| TREC | Модуль полного привода |
| SBA | Дополнительная система помощи при торможении |
| ИНЖ 2/15А | Топливная рейка №2 |
| ИНЖ 1/15А | Топливная рампа №1 |
| 02А/15А | Датчики кислорода |
| 02Б/15А | Датчики кислорода |
| IGN 1 | Зажигание 1 |
| ECMRPV/15A | Модуль управления двигателем |
| ТОПЛИВО HT/15A | Подогреватель топлива |
| ЭБУ I/15A | Модуль управления двигателем |
Блок предохранителей дополнительного электрического вентилятора охлаждения
| Предохранители | Применение |
|---|---|
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Охлаждающий вентилятор |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель реле вентилятора охлаждения |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель вентилятора охлаждения |
| Реле | |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 1 | Реле вентилятора охлаждения 1 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 2 | Реле вентилятора охлаждения 3 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 3 | Реле вентилятора охлаждения 2 |
2006
Приборная доска
| Name | Применение |
|---|---|
| RR WPR | Переключатель стеклоочистителя заднего стекла |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| WS WPR | Дворники |
| уточняется | Аксессуар контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода, вспомогательная батарея |
| HTR кондиционер | Система климат-контроля |
| LCK | Реле дверного замка с электроприводом (функция блокировки) |
| ОВКВ 1 | Внутреннее зеркало заднего вида, система климат-контроля |
| L DR | Соединение жгута проводов двери водителя |
| КРУИЗ | Круиз-контроль |
| РАЗБЛОКИРОВАТЬ | Реле дверного замка с электроприводом (функция отпирания) |
| RR ФОГ ЛП | Задний противотуманный фонарь (только экспорт) |
| ТОРМОЗ | Антиблокировочная тормозная система |
| РАЗБЛОКИРОВКА ВОДИТЕЛЯ | Реле замка двери с электроприводом (функция отпирания двери водителя) |
| IGN 0 | ПКМ, ТКМ |
| Уточняется IGN 0 | Контроллер кузова грузовика |
| ВЕХ ЧМСЛ | Высоко установленный стоп-сигнал для транспортных средств и прицепов |
| ЛТ ТРЛР СТ/ТРН | Левый указатель поворота/стоп-трейлер |
| ЛТ РНН | Сигналы левого поворота и боковые маркеры |
| СТОП | Стоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой |
| РТ ТРЛР СТ/ТРН | Сигнал правого поворота/стоп-трейлер |
| РТ РН | Сигналы правого поворота и боковые маркеры |
| BODY | Соединитель жгута |
| DDM | Модуль водительской двери |
| ДОПОЛНИТЕЛЬНЫЙ ПИТАНИЕ 2, М/ВОРОТ | Розетка питания в задней части багажника |
| LCKS | Система дверных замков с электроприводом |
| уточняется 2С | Контроллер кузова грузовика |
| ОПАСНОСТЬ | Модуль флешера |
| ДВЕРИ CB LT | Автоматический выключатель левого стеклоподъемника |
| ТВЦ 2Б | Контроллер кузова грузовика |
| ТВЦ 2А | Контроллер кузова грузовика |
Релейный блок центральной панели приборов
| Устройство | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| ПОВЫШЕНИЕ | Установщик (не используется) |
| СЛ ПОЕЗДКА | Соединение ремня безопасности |
| HDLR 2 | Разъем проводки потолка |
| BODY | Разъем проводки кузова |
| HDLNR 1 | Разъем проводки обшивки потолка 1 |
| ЗАПАСНОЕ РЕЛЕ | Не используется |
| СИДЕНЬЕ CB | Автоматический выключатель модуля сиденья водителя и пассажира |
| КБ РТ ДВЕРЬ | Автоматический выключатель правого стеклоподъемника |
| ЗАПАСНОЙ | Не используется |
| INFO | Подключение информационно-развлекательной системы |
Моторного отсека
| Name | Применение |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Не используется |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Бензин Аксессуар Мощность |
| ГИБРИДНЫЙ | Гибридный |
| ШПИЛЬКА №1 | Вспомогательное питание (только для одной батареи и дизельных двигателей)/двойная батарея (TP2) Не устанавливайте предохранитель. |
| MBEC | Электрическая центральная шина со средней шиной, электропитание, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, вспомогательная розетка питания в задней части грузового отсека и приборная панель |
| ШПИЛЬКА №2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Устойчивость автомобиля |
| IGN А | Сила зажигания |
| IGN Б | Сила зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левая дверь, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни, проводка прицепа |
| РР ПАРК | Правый задний стояночный и боковой габаритный фонарь |
| ЛР ПАРК | Левый задний стояночный и боковой габаритный фонарь |
| ПАРК ЛП | Реле стояночных огней |
| STRTR | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| SEO B2 | Внедорожные лампы |
| 4WS | Не используется |
| ВСПОМОГАТЕЛЬНЫЙ ОВКВ | Дополнительная розетка – консоль |
| IGN 1 | Реле зажигания |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| ИГН Э | Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Электронное управление подвеской, автоматическая регулировка уровня (ALC) выхлопа |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| Ф/ПМП | Реле топливного насоса) |
| Б/У ЛП | Фонари заднего хода, система блокировки переключения передач автоматической коробки передач |
| RR DEFOG | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | Не используется |
| DRL | Дневные ходовые огни |
| МПК/ДИК | Панель приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| CIG LTR | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| TCMB | Модуль управления коробкой передач |
| RR WPR | Задний стеклоочиститель/омыватель |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр со средней шиной, HomeLink, задние сиденья с подогревом |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная система блокировки переключения передач |
| CRNK | Стартовая система |
| LO HDLP-RT | Ближний свет фары со стороны пассажира |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового и заднего стекла |
| W/S СТИРКА | Насос омывателя ветрового и заднего стекла |
| INFO | Развлекательная система OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Не используется |
| EAP | Электрические регулируемые педали |
| TREC | Модуль полного привода |
| SBA | Дополнительная система помощи при торможении |
| INJ2 | Топливная рейка №2 |
| ИНЖ 1 | Топливная рампа №1 |
| 02A | Датчики кислорода |
| 02B | Датчики кислорода |
| IGN 1 | Зажигание 1 |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| SBA | Дополнительная система помощи при торможении |
| ECM | Модуль управления двигателем |
| ПРИВОД | Актуатор |
| ТОПЛИВО HTR | Подогреватель топлива |
| ЕСМ 1 | Модуль управления двигателем 1 |
| ECM | Модуль управления двигателем |
| ЭБУ В | Модуль управления двигателем В |
| ОВКВ | Задний климат-контроль |
| S/КРЫША | Люк на крыше |
Блок предохранителей дополнительного электрического вентилятора охлаждения
| Предохранители | Применение |
|---|---|
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Охлаждающий вентилятор |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель реле вентилятора охлаждения |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель вентилятора охлаждения |
| Реле | |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 1 | Реле вентилятора охлаждения 1 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 2 | Реле вентилятора охлаждения 3 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 3 | Реле вентилятора охлаждения 2 |
