Предохранители и реле Chevrolet Suburban (GMT900, 2007-2014)
Схемы относятся к указанным годам и вариантам Chevrolet Suburban (GMT900, 2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Chevrolet Suburban 2007-2014
Предохранители прикуривателя (розетки) в Chevrolet Suburban являются предохранители №2 «ВСПОМОГАТЕЛЬНЫЙ ПИТАТЕЛЬ2» (разъем питания в задней части багажника), №16 «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (разъем дополнительного питания) в блоке предохранителей панели приборов и предохранитель №53 (прикуриватель, розетка дополнительного питания) в моторном отсеке. Блок предохранителей.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

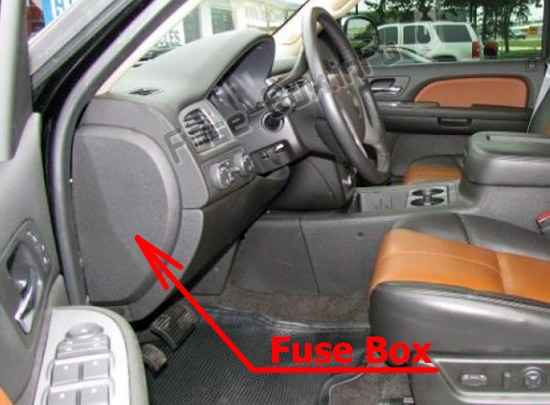

Расположение блока предохранителей
Он расположен сбоку панели приборов, со стороны водителя, за крышкой.

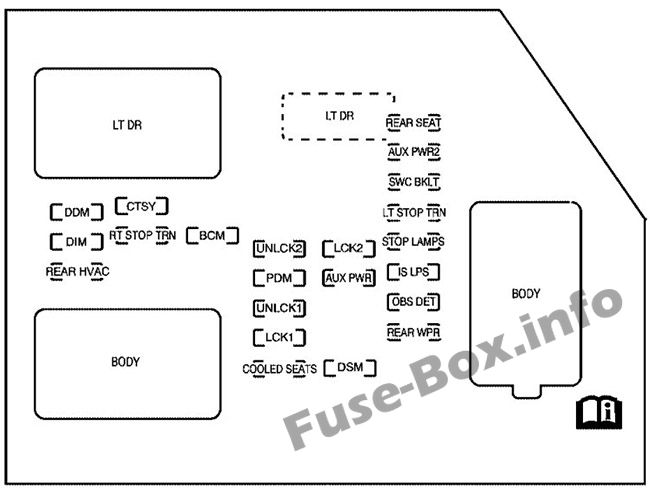

Схема блока предохранителей (2007 г.)
| Name | Применение |
|---|---|
| ВСПОМОГАТЕЛЬНЫЙ ПИТАТЕЛЬ2 | Розетки питания в задней части багажного отделения |
| SWC БКЛТ | Подсветка органов управления на руле |
| DDM | Модуль водительской двери |
| CTSY | Купольные фары, указатель поворота со стороны водителя |
| ЛТ СТОП РН | Указатель поворота со стороны водителя, стоп-сигнал |
| DIM | Подсветка панели приборов |
| РТ СТОП ТРН | Указатель поворота со стороны пассажира, стоп-сигнал |
| BCM | Модуль управления кузовом |
| UNLCK2 | Замок двери с электроприводом 2 (функция разблокировки) |
| LCK2 | Блокировка двери с электроприводом 2 (функция блокировки) |
| СТОП-ЛАМПЫ | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| ЗАДНИЙ ОВКВ | Задний климат-контроль |
| PDM | Модуль двери пассажира, универсальная домашняя дистанционная система |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительные розетки |
| ИС ЛПС | Внутренние лампы |
| UNLCK1 | Замок двери с электроприводом 1 (функция разблокировки) |
| ОБС ДЕТ | Ультразвуковая система помощи при парковке сзади, задняя дверь с электроприводом |
| LCK1 | Замок двери с электроприводом 1 (функция блокировки) |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| СИДЕНЬЯ С ОХЛАЖДЕНИЕМ | Не используется |
| DSM | Модуль сиденья водителя, система удаленного доступа без ключа |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |

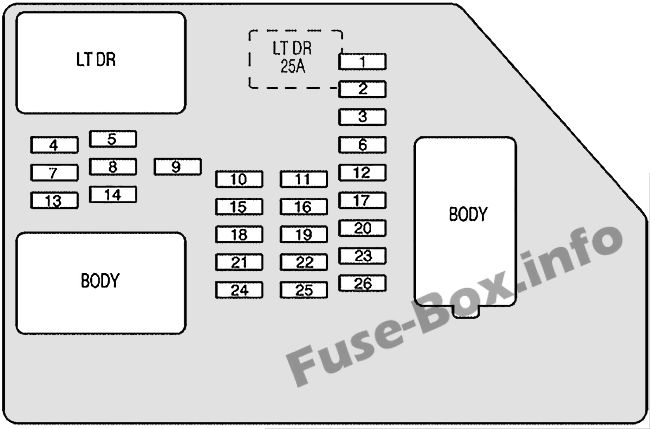

Схема блока предохранителей (2008-2014 гг.)
| № | Применение |
|---|---|
| 1 | Задние сиденья |
| 2 | Задняя розетка для аксессуаров |
| 3 | Подсветка органов управления на руле |
| 4 | Модуль водительской двери |
| 5 | Купольные фары, указатель поворота со стороны водителя |
| 6 | Указатель поворота со стороны водителя, стоп-сигнал |
| 7 | Подсветка панели приборов |
| 8 | Указатель поворота со стороны пассажира, стоп-сигнал |
| 9 | 2008: Модуль пассажирской двери, универсальная домашняя дистанционная система 2009-2010: Модуль двери пассажира, разблокировка водителя 2011–2014: Замок пассажирской двери 2 (функция разблокировки) |
| 10 | Замок двери с электроприводом 2 (функция разблокировки) |
| 11 | Блокировка двери с электроприводом 2 (функция блокировки) |
| 12 | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| 13 | Задний климат-контроль |
| 14 | Силовое зеркало |
| 15 | Модуль управления кузовным оборудованием (BCM) |
| 16 | Дополнительные розетки |
| 17 | Внутренние лампы |
| 18 | Замок двери с электроприводом 1 (функция разблокировки) |
| 19 | Развлекательная программа для пассажиров задних сидений |
| 20 | Ультразвуковая система помощи при парковке сзади, задняя дверь с электроприводом |
| 21 | Замок двери с электроприводом 1 (функция блокировки) |
| 22 | Информационный центр для водителей (DIC) |
| 23 | Задний стеклоочиститель |
| 24 | Охлаждаемые сиденья |
| 25 | Модуль сиденья водителя, система удаленного доступа без ключа |
| 26 | Блокировка питания водителя (функция разблокировки) |
| Автоматический выключатель | |
| LT ДР | Автоматический выключатель стеклоподъемника со стороны водителя (2009-2014 гг.) |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |

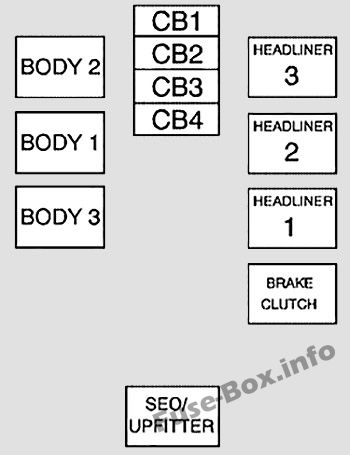

Блок предохранителей в центральной панели приборов
Блок предохранителей в центральной панели приборов
Блок предохранителей центральной панели приборов расположен под панелью приборов, слева от рулевой колонки.
| Соединитель жгута | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| ТОРМОЗНАЯ СЦЕПЛЕНИЕ | Разъем жгута тормозной муфты |
| SEO/УЛУЧШЕНИЕ | Соединитель жгута проводов Upfitter для опции специального оборудования |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | 2007: Не используется 2008-2014: Заднее раздвижное окно |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

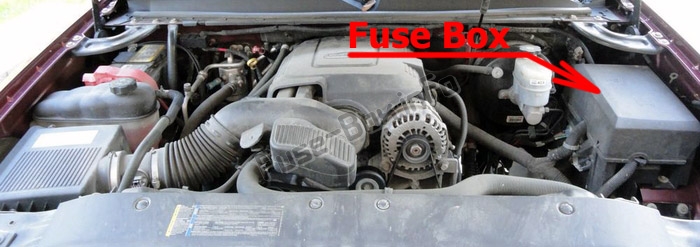

Расположение блока предохранителей

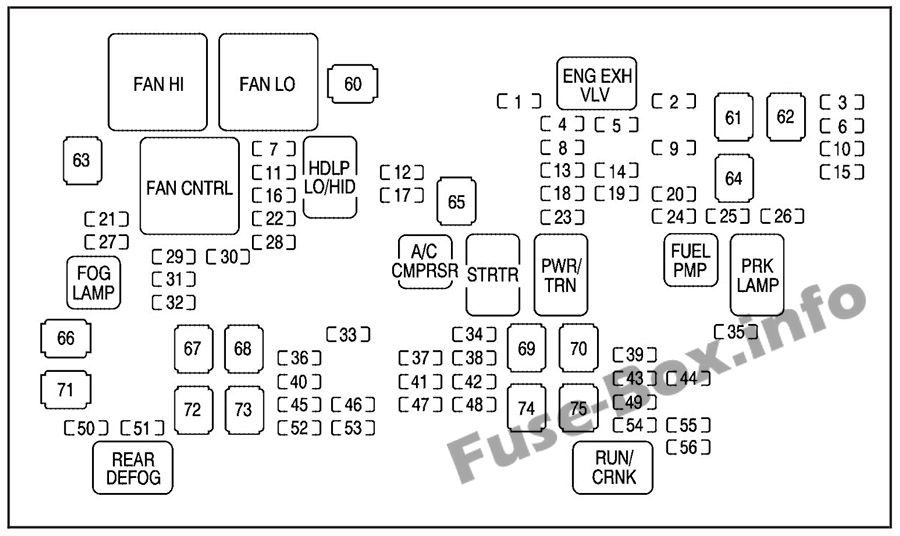

Схема блока предохранителей (2007 г.)
| №/Имя | Применение |
|---|---|
| 1 | Не используется |
| 2 | Электронная система стабилизации подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Правый стоп-сигнал прицепа/поворотник |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Не используется |
| 22 | Задний омыватель |
| 23 | Топливные форсунки, катушки зажигания (левая сторона) |
| 24 | Лампы для парковки трейлеров |
| 25 | Парковочные огни со стороны водителя |
| 26 | Парковочные фонари со стороны пассажира |
| 27 | Противотуманные фары |
| 28 | Horn |
| 29 | Фара дальнего света со стороны пассажира |
| 30 | Дневные ходовые огни |
| 31 | Фара дальнего света со стороны водителя |
| 32 | Не используется |
| 33 | Люк на крыше, аварийный фонарь на крыше |
| 34 | Система зажигания с ключом, система защиты от кражи |
| 35 | Стеклоочиститель |
| 36 | Использование SEO B2 Upfitter (батарея) |
| 37 | Электрические регулируемые педали |
| 38 | Климат-контроль (аккумулятор) |
| 39 | Система подушек безопасности (зажигание) |
| 40 | Усилитель |
| 41 | Аудио система |
| 42 | Полноприводный автомобиль |
| 43 | Разное (зажигание), камера заднего вида, круиз-контроль |
| 44 | Выпуск задней двери |
| 45 | OnStar, мультимедийный дисплей для пассажиров задних сидений |
| 46 | Кластер панели приборов |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Дополнительный климат-контроль (зажигание), зеркало с компасом и температурой |
| 50 | Задний обогреватель |
| 51 | Система подушек безопасности (аккумулятор) |
| 52 | Использование SEO B1 Upfitter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-образный предохранитель | |
| 60 | Охлаждающий вентилятор 1 |
| 61 | Компрессор с автоматическим контролем уровня |
| 62 | Антиблокировочная тормозная система для тяжелых условий эксплуатации |
| 63 | Охлаждающий вентилятор 2 |
| 64 | Антиблокировочная тормозная система 1 |
| 65 | Стартер |
| 66 | Шпилька 2 (тормоза прицепа) |
| 67 | Левый шинный электрический центр 1 |
| 68 | Электрические подножки |
| 69 | Система омывателя ветрового стекла с подогревом |
| 70 | Система полного привода |
| 71 | Шпилька 1 (питание аккумулятора прицепа) |
| 72 | Электрический центр средней шины 1 |
| 73 | Вентилятор климат-контроля |
| 74 | Модуль электропривода задней двери |
| 75 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |

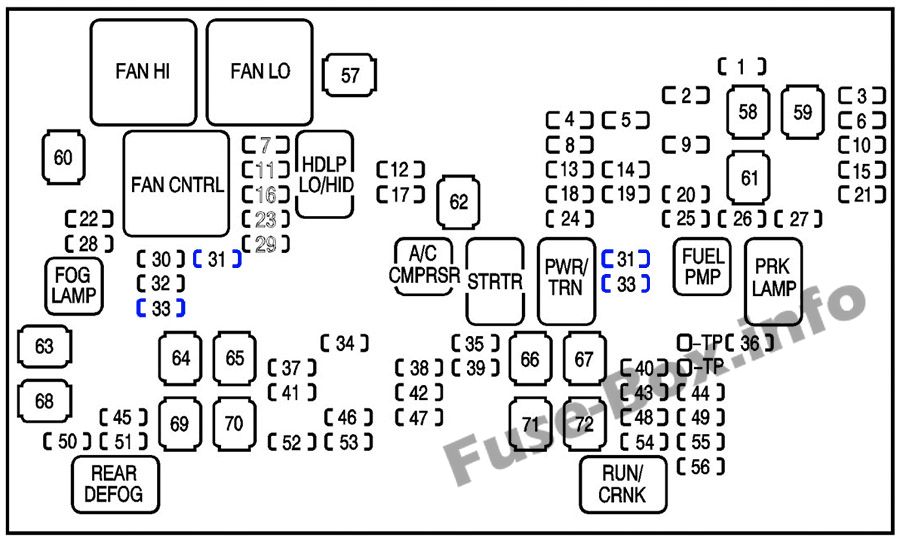

Схема блока предохранителей (2008-2014 гг.)
| №/Имя | Применение |
|---|---|
| 1 | Правый стоп-сигнал прицепа/поворотник |
| 2 | Электронная система стабилизации подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Контроллер тормозов прицепа |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Модуль управления топливной системой |
| 22 | Омыватель фар |
| 23 | Омыватель заднего стекла |
| 24 | Топливные форсунки, катушки зажигания (левая сторона) |
| 25 | Лампы для парковки трейлеров |
| 26 | Парковочные огни со стороны водителя |
| 27 | Парковочные фонари со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Horn |
| 30 | Фара дальнего света со стороны пассажира |
| 31 | Дневные ходовые огни (ДХО) (при наличии) |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 (при наличии) |
| 34 | Люк на крыше |
| 35 | Система зажигания с ключом, система защиты от кражи |
| 36 | Стеклоочиститель |
| 37 | Использование SEO B2 Upfitter (батарея) |
| 38 | Электрические регулируемые педали |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 | Усилитель |
| 42 | Аудио система |
| 43 | Разное (зажигание), круиз-контроль |
| 44 | Выпуск задней двери |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Кластер панели приборов |
| 47 | 2008: Отбор мощности 2009-2014: Не используется |
| 48 | 2008: Дополнительный климат-контроль (зажигание), компас-зеркало температуры 2009-2014: Дополнительный климат-контроль (зажигание) |
| 49 | Центральный верхний стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Зеркала с подогревом |
| 52 | Использование SEO B1 Upfitter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | 2008: Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter 2009-2014: Реле компрессора автоматической регулировки уровня |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-образный предохранитель | |
| 57 | 2009-2014: Вентилятор охлаждения 1 |
| 58 | 2009-2014: Компрессор с автоматическим контролем уровня |
| 59 | 2009-2014: Антиблокировочная тормозная система для тяжелых условий эксплуатации |
| 60 | 2008: Охлаждающий вентилятор 1 2009-2014: Вентилятор охлаждения 2 |
| 61 | Антиблокировочная тормозная система 1 |
| 62 | Стартер |
| 63 | Шпилька 2 (тормоза прицепа) |
| 64 | Левый шинный электрический центр 1 |
| 65 | Электрические подножки |
| 66 | Система омывателя ветрового стекла с подогревом |
| 67 | 2008: Система полного привода 2009-2014: Раздаточная коробка |
| 68 | Шпилька 1 (питание батареи разъема прицепа) |
| 69 | Электрический центр средней шины 1 |
| 70 | Вентилятор климат-контроля |
| 71 | Модуль электропривода задней двери |
| 72 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |
