Предохранители и реле Chevrolet Suburban / Tahoe (GMT K2YC/G / K2UC/G, 2015-2020)

Схемы относятся к указанным годам и вариантам Chevrolet Suburban / Tahoe (GMT K2YC/G / K2UC/G, 2015-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема предохранителей Chevrolet Suburban/Tahoe 2015-2020

Схема предохранителей Chevrolet Suburban/Tahoe 2015-2020

Схема предохранителей Chevrolet Suburban/Tahoe 2015-2020

Предохранители прикуривателя (розетки) в Chevrolet Suburban (Tahoe) предохранители №4 (розетка 1), №50 (розетка 2) в блоке предохранителей панели приборов со стороны водителя; предохранители №4 (розетка 4), №50 (розетка 3) в блоке предохранителей панели приборов со стороны пассажира; предохранитель №14 (задняя розетка дополнительного оборудования) в блоке предохранителей в багажном отделении.

Блок предохранителей панели приборов №1 (со стороны водителя)

Расположение блока предохранителей

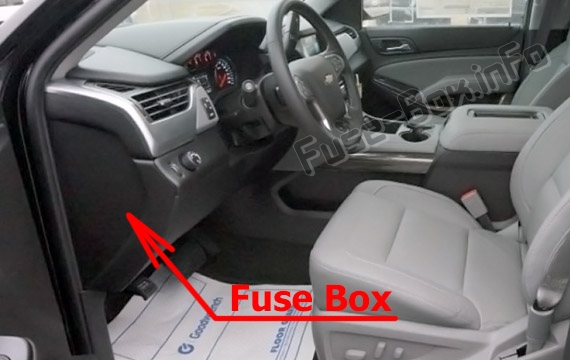

Он расположен со стороны водителя на панели приборов, за крышкой.Расположение блока предохранителей

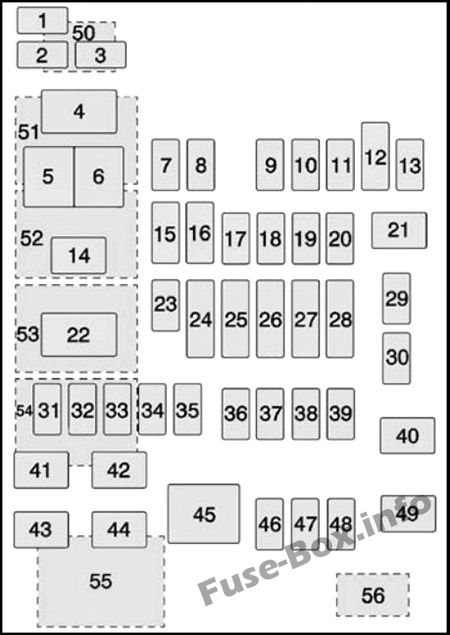

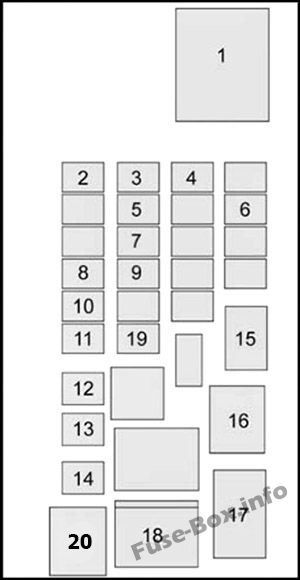

Схема блока предохранителей

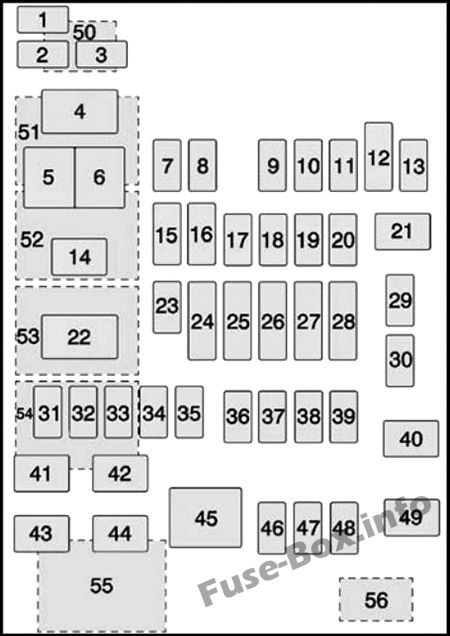

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей №1 щитка приборов (2016-2020 гг.)
№Применение
1Не используется
2Не используется
3Не используется
4Дополнительная розетка 1
5Сохраненная мощность аксессуара/аксессуар
6Дополнительная розетка питания от аккумулятора
72015–2018: Универсальный механизм открывания гаражных ворот/внутреннее зеркало заднего вида.
2019-2020: Универсальный механизм открывания гаражных ворот/SEO маячок на крыше
8SEO / Сохраненная мощность аксессуаров
9Не используется
10Модуль управления телом 3
11Модуль управления телом 5
12Подсветка элементов управления на рулевом колесе
13Не используется
14Не используется
15Не используется
16Датчик зажигания с дискретной логикой
172015-2018: Модуль обработки видео.
2019-2020: модуль обработки видео/модуль виртуального ключа
18Зеркальный оконный модуль
19Модуль управления телом 1
20Передний валик (при наличии)
21Не используется
22Не используется
23Не используется
242015-2016: Отопитель, вентиляция и кондиционирование воздуха, зажигание/отопитель, вентиляция и кондиционер.
2017-2020: ОВКВ/зажигание
25Комбинация приборов/диагностический модуль датчика зажигания/зажигание
262015–2018: Наклонная колонка/SEO, Блокировка наклонной колонки 1/SEO.
2019–2020: Наклонная колонка/Блокировка наклонной колонки 1/SEO 1/SEO 2
27Разъем канала передачи данных/модуль сиденья водителя
282015-2018: Пассивный вход/пассивный запуск/батарея обогревателя, вентиляции и кондиционирования воздуха.
2019-2020: Пассивный вход, пассивный пуск/аккумулятор HVAC/CGM
29Защита от кражи контента
30Не используется
31Не используется
32Не используется
332015–2017: SEO/автоматический контроль уровня.
2018-2020: Автоматическая регулировка уровня SEO/Подогрев левого сиденья
34Электрическая регулируемая педаль включения режима парковки (при наличии)
35Не используется
36Разное/Запуск кривошипа
37Рулевое колесо с подогревом
38Замок рулевой колонки 2 (при наличии)
39Аккумулятор комбинации приборов
40Не используется
41Не используется
42Евротрейлер (при наличии)
43Левые двери
44Сиденье с электроприводом водителя
45Не используется
46Правое сиденье с подогревом, охлаждением или вентиляцией (при наличии)
47Левое сиденье с подогревом, охлаждением или вентиляцией (при наличии)
48Не используется
49Не используется
50Дополнительная розетка 2
51Не используется
52Сохраненное вспомогательное силовое реле
53Реле запуска/запуска
54Не используется
55Не используется
56Не используется

Блок предохранителей панели приборов №2 (со стороны пассажира)

Расположение блока предохранителей

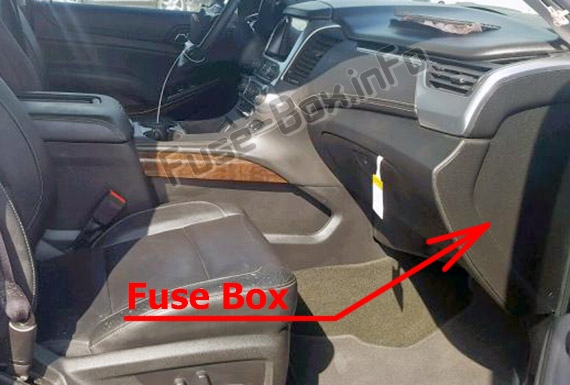

Он расположен со стороны пассажира на панели приборов, за крышкой.Расположение блока предохранителей

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей №2 щитка приборов (2016-2020 гг.)
№Применение
1Не используется
2Не используется
3Не используется
4Дополнительная розетка 4
5Не используется
6Не используется
7Не используется
8Не используется / перчаточный ящик
9Не используется
10Не используется
11Не используется
12Органы управления на рулевом колесе
13Модуль управления телом 8
14Не используется
15Не используется
16Не используется
17Не используется
18Не используется
19Модуль управления телом 4
20Развлечения на заднем сиденье
21Люк/проблесковый маячок
22Не используется
23Не используется
24Не используется
25Не используется
26Информационно-развлекательная система/подушка безопасности
27Запасной/радиочастотный переключатель окна/датчик дождя
28Обнаружение препятствий/USB
29Радио
30Не используется
31Не используется
32Не используется
33Не используется
34Не используется
35Не используется
36Вариант специального оборудования B2
37Вариант специального оборудования
38Модуль управления телом 2
39инвертор кондиционера
40Не используется
41Не используется
42Не используется
43Не используется
44Мотор стеклоподъемника правой двери
45Передний вентилятор
46Модуль управления телом 6
47Модуль управления телом 7
48Усилитель
49Правое переднее сиденье
50Дополнительная розетка 3
51Не используется
52Сохраненное вспомогательное силовое реле
53Не используется
54Не используется
55Не используется
56Не используется

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

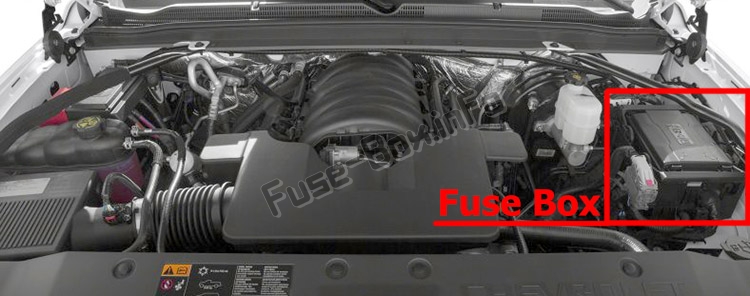

Он расположен в моторном отсеке со стороны водителя.Расположение блока предохранителей

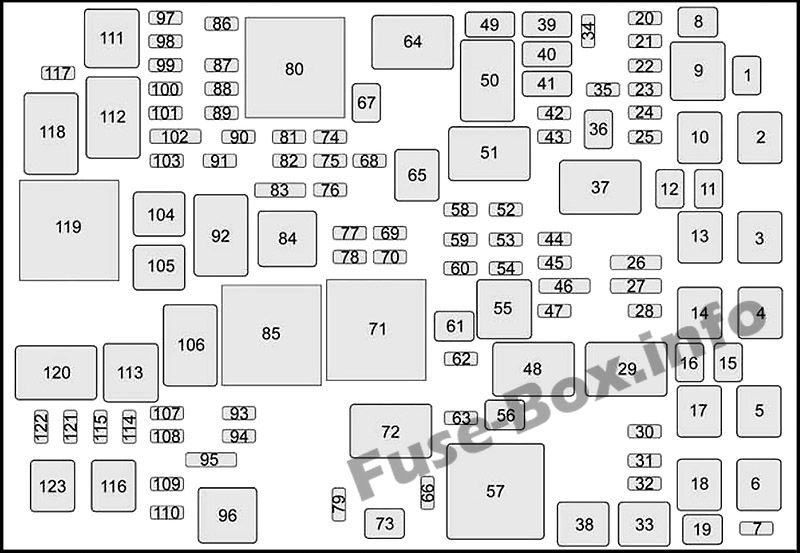

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке (2016-2020 гг.)
№Применение
12015-2019: Электрические подножки.
2020: Шаги Power Assist
2Насос антиблокировочной тормозной системы
3Интерьер БЭК LT1
4Пассажирский моторизованный ремень безопасности
5Компрессор для выравнивания подвески
6Электронное управление раздаточной коробкой 4WD
7Не используется
8Не используется
9Реле топливного насоса / Не используется
10Электрический стояночный тормоз / не используется
11Не используется
12Не используется
13Интерьер БЭК LT2
14Задний БЭК 1
15Не используется
16Не используется
17Моторизованный ремень безопасности водителя
18Не используется
19Не используется
20Не используется
21Автоматический корректор фар/ соленоид выхлопа
22Топливный насос
23Встроенный модуль управления шасси
24Демпфирование в реальном времени
25Модуль питания топливного насоса
26Активный гидравлический усилитель / контроль напряжения с регулируемой батареей
27Не используется
28апфиттер 2
29Реле апфиттер 2
30щетка стеклоочистителя
31Интерфейсный модуль прицепа (TIM)
32Не используется
33Не используется
34Фонари заднего хода
35Клапан антиблокировочной тормозной системы
36Тормоза прицепа
37Реле Установщик 3
38Не используется
39Правый стоп-сигнал прицепа/указатель поворота
40Левый стоп-сигнал прицепа/указатель поворота
41Стояночные фонари для прицепов
42Правые габаритные огни
43Левые габаритные огни
44Установщик 3
45Автоматический контроль уровня Run/Crank
46Не используется
47Установщик 4
48Реле Установщик 4
49Фонари заднего хода
50Не используется
51Реле габаритных огней
52Не используется
53Не используется
54Не используется
55Не используется
56Не используется
57Не используется
58Не используется
59евро трейлер
60Управление кондиционером
61Не используется
62Не используется
63Установщик 1
64Не используется
65Не используется
66Не используется
67Аккумулятор прицепа
68Не используется / Дополнительный топливный насос
69RC Установщик 3 и 4
70VBAT Upfitter 3 и 4
71Не используется
72Установщик 1 реле
73Не используется
74Зажигание модуля управления двигателем
75Разное Зажигание / Запасное
76Трансмиссия Зажигание
77RC Установщик 1 и 2
78Установщик VBAT 1 и 2
79Не используется
80Не используется
81Не используется
82Не используется
83Евро Трейлер / Радиоуправляемый
84Реле запуска/запуска
85Не используется
86Не используется
87Датчик двигателя/MAF/IAT/влажности/TIAP
88Инжектор А – нечетный
89Инжектор B – четный
90Кислородный датчик В
91Дроссельное регулирование
92Реле модуля управления двигателем
93Horn
94Противотуманные фары
95Фары дальнего света
96Не используется
97Не используется
98Не используется
99Не используется
100Кислородный датчик А
101Модуль управления двигателем
102Модуль управления двигателем/модуль управления коробкой передач
103Дополнительный обогреватель салона
104Стартер
105Не используется
106Не используется
107AeroShutter
108Не используется
109Полицейский апфиттер
110Не используется
111Не используется
112Реле стартера
113Не используется
114Омыватель ветрового стекла
115Омыватель заднего стекла
116Левый вентилятор охлаждения
117Заправка топливного насоса
118Не используется
119Не используется
120Первичное реле топливного насоса
121Правая HID-фара
122Левая ксеноновая фара
123Правый вентилятор охлаждения

Блок предохранителей в багажном отделении

Расположение блока предохранителей

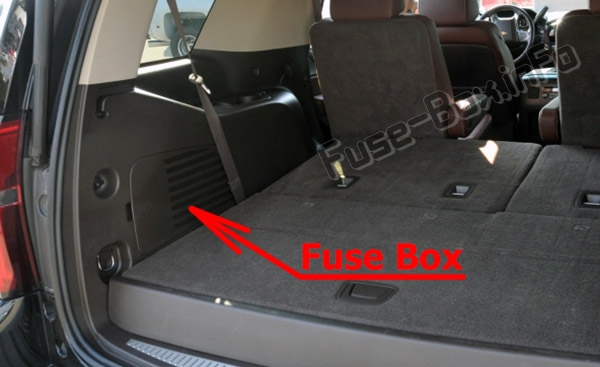

Он расположен в левой части багажного отделения за крышкой.Расположение блока предохранителей

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в багажном отделении (2016-2020 гг.)
№Применение
2Левое сиденье второго ряда с подогревом / Не используется
3Правое сиденье второго ряда с подогревом
4Зеркала с подогревом
5Задняя дверь
6Разбивание стекла
7Подъемное стекло
8Логика модуля задней поднимающейся двери
9Задний стеклоочиститель
10Задний обогреватель, вентилятор и вентилятор кондиционера
11Второй ряд сидений
12Модуль задней двери
13Сиденье третьего ряда
14Задняя розетка для аксессуаров
15Задний обогреватель
Реле:
1Задний обогреватель
16Задняя дверь
17Подъемное стекло
18Задний противотуманный фонарь (при наличии)
19Задний противотуманный фонарь (при наличии)
20Зеркало с подогревом
