Расположение предохранителей Шевроле Субурбан / Тахо 2021-2022 гг..
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

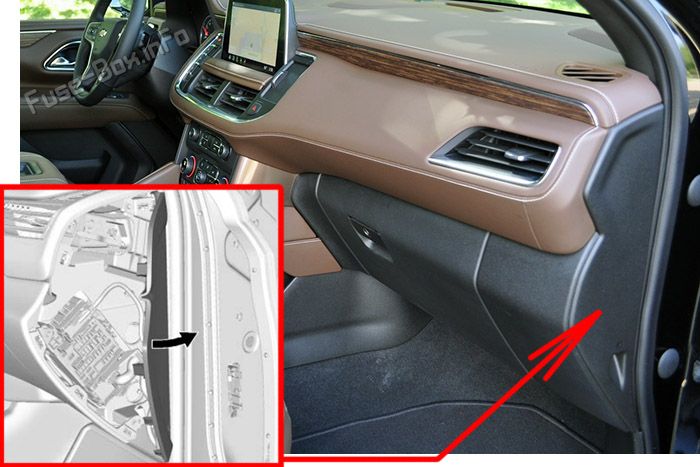

Пассажирский отсек
Правая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны пассажира. Снимите крышку, чтобы получить доступ к блоку предохранителей. Съемник предохранителей имеется на правой торцевой крышке приборной панели.

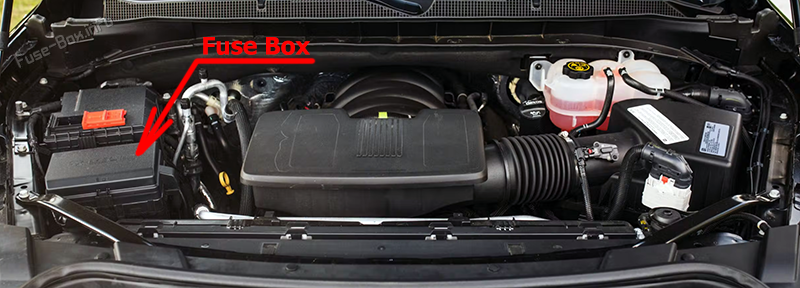

Моторного отсека
Поднимите крышку, чтобы получить доступ к блоку предохранителей.

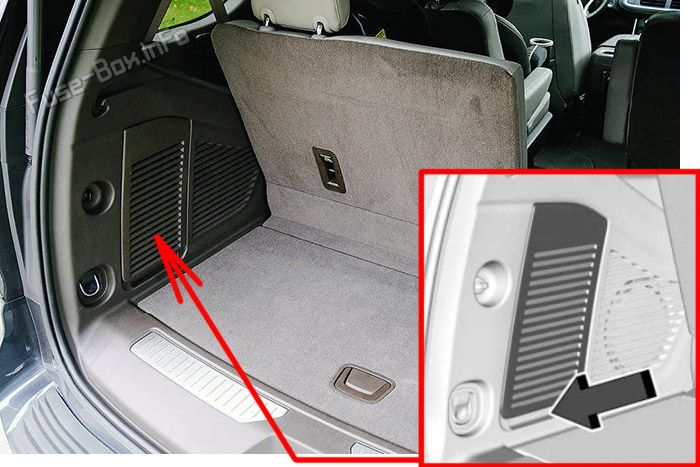

Багажное отделение
Блок предохранителей в заднем отсеке находится за панелью доступа с левой стороны отсека. Вытащите панель, взявшись за прорезь для пальцев на заднем крае.
Схемы блока предохранителей
Схемы блока предохранителей

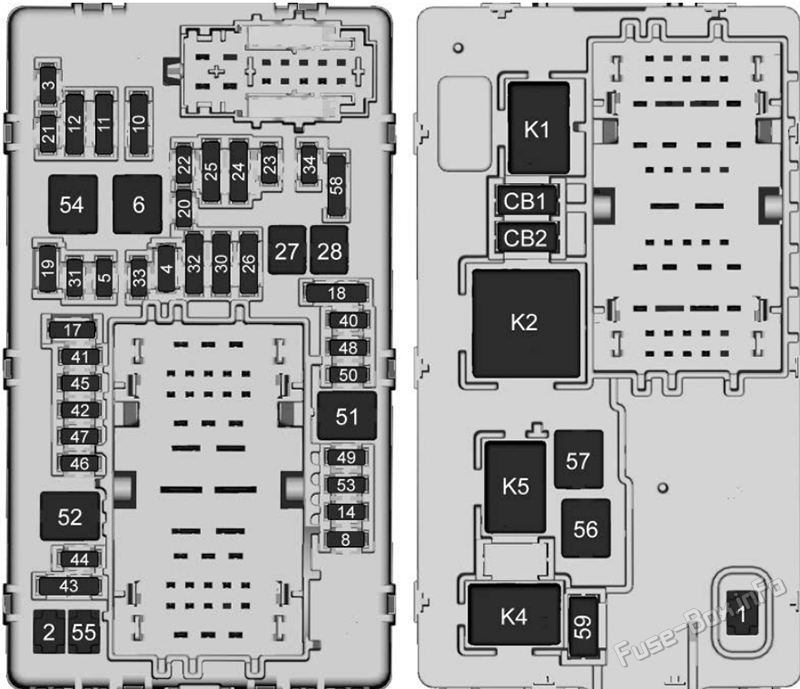

Схема блока предохранителей панели приборов
Сзади блока предохранителей есть реле. Для доступа нажмите на выступы и снимите блок предохранителей.
| № | Применение |
|---|---|
| F1 | Правая дверь |
| F2 | Левая дверь |
| F3 | Универсальное устройство открывания гаражных ворот (UGDO)/ Звонки без помощи рук OnStar (OHC)/ Камера |
| F4 | Модуль управления кузовом 2 |
| F5 | Дисплеи |
| F6 | Передний вентилятор |
| F8 | Панель левой двери |
| F10 | Блокировка наклона/колонны |
| F11 | Разъем USB/канала передачи данных (DLC) |
| F12 | Модуль центрального шлюза (CGM)/Onstar |
| F14 | Панель правой двери |
| F17 | Рулевое управление |
| F18 | Модуль активной вибрации 1 |
| F19 | - |
| F20 | - |
| F21 | - |
| F22 | Колесо с подогревом |
| F23 | - |
| F24 | - |
| F25 | Поисковая оптимизация (SEO)/UPFITTER |
| F26 | USB/Поисковая оптимизация (SEO) Сохраненная мощность аксессуаров (RAP) |
| F27 | Вспомогательная розетка питания (APO)/остаточное питание для аксессуаров |
| F28 | Запасной |
| F30 | Модуль датчиков и диагностики / Автоматическое определение присутствия |
| F31 | Модуль управления кузовом 3 |
| F32 | Модуль центрального стека (CSM)/USB |
| F33 | Модуль управления кузовом 4 |
| F34 | Вне парка |
| F40 | - |
| F41 | - |
| F42 | Выключатель электрического стояночного тормоза |
| F43 | Придорожное оборудование |
| F44 | Активный модуль вибрации 2 |
| F45 | Радиомодуль |
| F46 | Блок управления кузовным оборудованием 1А |
| F47 | - |
| F48 | Телематический модуль управления |
| F49 | Модуль управления кузовом 1 |
| F50 | Система мониторинга водителей |
| F51 | - |
| F52 | - |
| F53 | - |
| F54 | Люк на крыше |
| F55 | Вспомогательная розетка питания 3 |
| F56 | Батарея преобразователя постоянного тока/постоянного тока 1 |
| F57 | Преобразователь постоянного тока/постоянного тока Батарея 2 |
| F58 | Запасной |
| F59 | - |
| Автоматические выключатели | |
| CB1 | Вспомогательная розетка питания 1 |
| CB2 | Вспомогательная розетка питания 2 |
| Реле | |
| K1 | - |
| K2 | Сохранение питания аксессуара/аксессуара 1 |
| K4 | Сохранение питания аксессуара/аксессуара 2 |
| K5 | - |

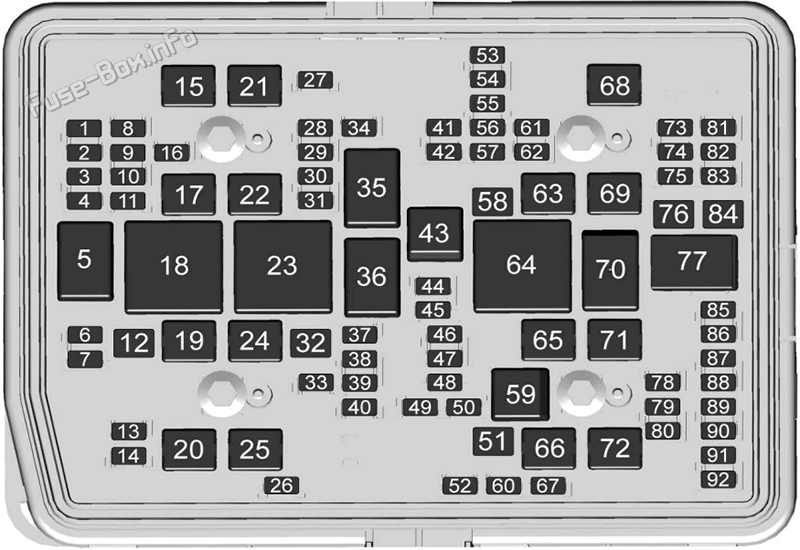

Схема блока предохранителей в моторном отсеке
| № | Применение |
|---|---|
| 1 | - |
| 2 | - |
| 3 | - |
| 4 | - |
| 6 | Модуль наружного освещения 7 |
| 7 | Модуль наружного освещения 4 |
| 8 | - |
| 9 | Модуль наружного освещения 5 |
| 10 | Модуль наружного освещения 6 |
| 11 | Запасной |
| 12 | - |
| 13 | Шайба передняя |
| 14 | Шайба задняя |
| 15 | Задний электрический центр 2 |
| 16 | Звуковой оповещатель |
| 17 | Запасной |
| 19 | Инвертор постоянного/переменного тока |
| 20 | ИЭКР 2 |
| 21 | - |
| 22 | ИЭКЛ 2 |
| 24 | Электронный модуль управления тормозом |
| 25 | Задний электрический центр 1 |
| 26 | Мойка камеры |
| 27 | Horn |
| 28 | Фара правая |
| 29 | Левая фара |
| 30 | Модуль наружного освещения 3 |
| 31 | Модуль наружного освещения 1 |
| 32 | - |
| 33 | Не радиоуправление |
| 34 | - |
| 37 | Бортовая диагностика (OBD) Кузов |
| 38 | РАЗНОЕ Тело |
| 39 | апфиттер |
| 40 | MISC Приборная панель (IP) |
| 41 | Габаритные огни прицепа |
| 42 | Правый задний фонарь |
| 44 | Буксировка прицепа |
| 45 | Мотор вторичного моста |
| 46 | Модуль управления двигателем (ECM) Зажигание |
| 47 | БД двигатель |
| 48 | - |
| 49 | Телематический модуль управления |
| 50 | Муфта кондиционера |
| 51 | Модуль управления раздаточной коробкой |
| 52 | Передний стеклоочиститель |
| 53 | - |
| 54 | Левые задние фонари |
| 55 | Фонарь заднего хода прицепа |
| 56 | Полуактивная система демпфирования |
| 57 | Запасной |
| 58 | Пусковой двигатель |
| 60 | Активное управление топливом 1 |
| 61 | Автоматическое управление лампой (ALC) Основное |
| 62 | Встроенный модуль управления шасси/соленоид вентиляции адсорбера/жидкость для выхлопных газов дизельных двигателей |
| 63 | Тормоз прицепа |
| 65 | Вспомогательный электрический центр подкапотного пространства |
| 66 | Левый охлаждающий двигатель вентилятора |
| 67 | Активное управление топливом 2 |
| 68 | Двигатель автоматического управления лампой (ALC) |
| 69 | Шестерня стартера |
| 71 | Прохладный двигатель вентилятора, нижний |
| 72 | Правый двигатель охлаждающего вентилятора/нижний |
| 73 | Левый стоп-сигнал прицепа |
| 74 | Интерфейсный модуль прицепа 2 |
| 75 | Контроллер жидкости выхлопных газов дизельного двигателя |
| 76 | ЭЛЕКТРОННЫЙ РНГ БДС |
| 78 | Модуль управления двигателем |
| 79 | - |
| 80 | Насос охлаждения салона 17 Вт |
| 81 | Правый стоп-сигнал прицепа |
| 82 | Интерфейсный модуль прицепа 1 |
| 83 | Модуль зоны топливного бака |
| 84 | Аккумулятор прицепа |
| 85 | Двигатель |
| 86 | Модуль управления двигателем |
| 87 | Инжектор B Четный |
| 88 | Датчик O2 B |
| 89 | Датчик О2 А |
| 90 | Инжектор А Нечетный |
| 91 | Модуль управления двигателем (ECM) Управление дроссельной заслонкой |
| 92 | Cool Fan Clutch AERO Shutter |
| Реле | |
| 5 | - |
| 18 | Инвертор постоянного/переменного тока |
| 23 | - |
| 35 | Парковая лампа |
| 36 | Запустить/завести |
| 43 | Мотор вторичного моста |
| 59 | Муфта кондиционера |
| 64 | Пусковой двигатель |
| 70 | Шестерня стартера |
| 77 | Силовой агрегат |

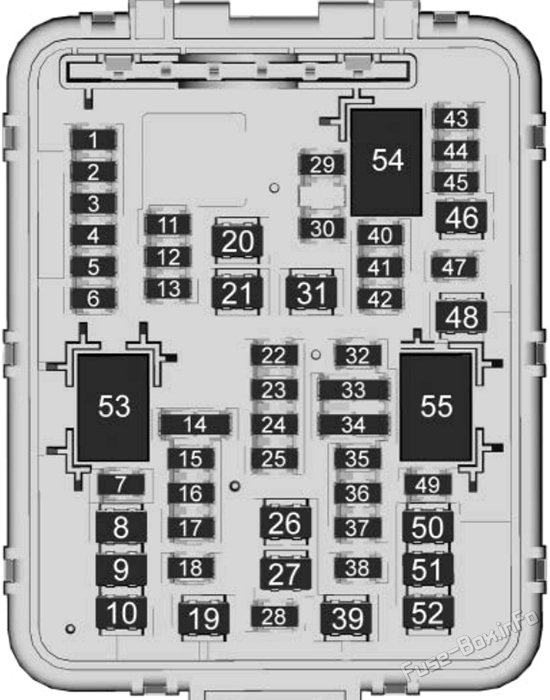

Схема блока предохранителей в заднем отсеке
| № | Применение |
|---|---|
| F1 | Дистанционный исполнительный механизм |
| F2 | Модуль беспроводной зарядки |
| F3 | Модуль обогрева сидений, ряд 1 (батарея 1) |
| F4 | Драйвер модуля сиденья с памятью (MSM) |
| F5 | - |
| F6 | - |
| F7 | Вспомогательный усилитель 2 |
| F8 | - |
| F9 | Поисковая оптимизация апфиттер 2 |
| F10 | Ремень безопасности пассажира |
| F11 | Сиденья с электроприводом складывания 2 ряда |
| F12 | GBS |
| F13 | - |
| F14 | - |
| F15 | Модуль обогрева сидений, ряд 1 (батарея 2) |
| F16 | Правая защелка |
| F17 | Модуль сиденья с памятью для пассажира |
| F18 | Задний стеклоочиститель |
| F19 | Водитель ремня безопасности двигателя |
| F20 | Задний обогреватель |
| F21 | - |
| F22 | Управление задним дисплеем HVAC |
| F23 | Модуль расчета внешних объектов |
| F24 | Усилитель Вспомогательный 3 |
| F25 | ОБС ДЕТ |
| F26 | Модуль управления задним приводом |
| F27 | Дополнительный усилитель 1 |
| F28 | Модуль обработки видео |
| F29 | - |
| F30 | - |
| F31 | Усилитель |
| F32 | - |
| F33 | Встроенный модуль управления шасси |
| F34 | Модуль обогрева сидений 2-го ряда |
| F35 | HFCR |
| F36 | Модуль наружного освещения |
| F37 | - |
| F38 | Консоль Power Slide |
| F39 | - |
| F40 | - |
| F41 | - |
| F42 | - |
| F43 | Универсальная система помощи при парковке |
| F44 | - |
| F45 | Адаптивное переднее освещение/автоматическая регулировка фар |
| F46 | Двигатель заднего вентилятора HVAC |
| F47 | Левая защелка |
| F48 | Модуль наклона сиденья с электроприводом |
| F49 | Поднимите стекло |
| F50 | Сиденье с электроприводом водителя |
| F51 | Модуль электропривода задней двери |
| F52 | Пассажирское сиденье с электроприводом |
| Реле | |
| K53 | - |
| K54 | - |
| K55 | Л/СТЕКЛО |
