Предохранители и реле Chevrolet Tahoe (1995-1999)
Схемы относятся к указанным годам и вариантам Chevrolet Tahoe (1995-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Tahoe / GMC Yukon 1995-1999 гг.
Предохранители прикуривателя (розетки) в Шевроле Тахо являются предохранители №7 «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (Дополнительная розетка) и №13 «CIG LTR» (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

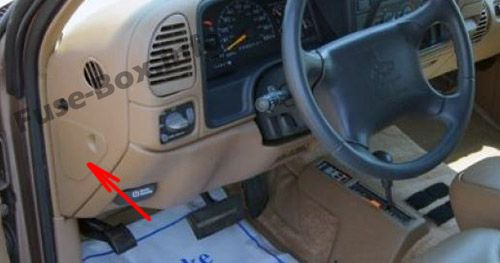

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой.

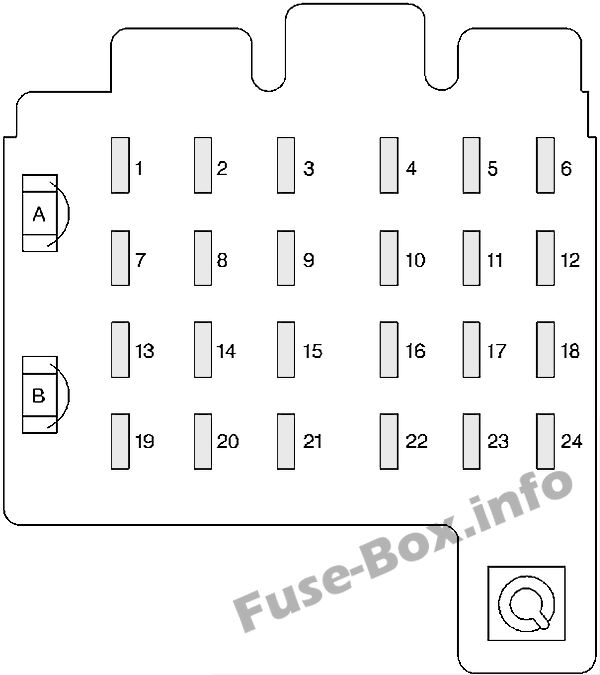

Схема блока предохранителей
| № | Name | Цепь защищена |
|---|---|---|
| 1 | СТОП/ОПАС | Переключатель Stop/TCC, зуммер, CHMSL, аварийная сигнализация, стоп-сигналы |
| 2 | Т ДЕЛО | Раздаточная коробка |
| 3 | CTSY | Лампы салона, лампа в багажнике, лампа в перчаточном ящике, купольные лампы/лампы для чтения, зеркала заднего вида, зеркала с электроприводом |
| 4 | ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ | 1995: IP-кластер, реле DRL, переключатель HDLP, вход без ключа, модуль с низким уровнем охлаждающей жидкости 1996–1999: Комбинация приборов, реле ДХО, выключатель лампы, вход без ключа, модуль низкого уровня охлаждающей жидкости, модуль входа с подсветкой, DRAC (дизельный двигатель) |
| 5 | РР ВАК | RR HVAC Controls |
| 6 | КРУИЗ | Круиз-контроль |
| 7 | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка |
| 8 | РУКОЯТКА | 1995: Дизельный топливный насос, DERM, ECM 1996–1997: система подушек безопасности 1999: Крэнк |
| 9 | ПАРК ЛПС | 1995: Лампа Lic, стояночный фонарь, задний фонарь, габаритный фонарь на крыше, фонари на воротах Tdi1, передние боковые габариты, подсветка дверного выключателя, лампа на крыле 1996-1999: Лампа номерного знака, габаритные огни, задние фонари, габаритные огни крыши, фонари задней двери, передние боковые указатели поворота, реле противотуманных фар, подсветка дверного выключателя, лампы на крыльях, подсветка выключателя фар |
| 10 | ВОЗДУШНАЯ ПОДУШКА | 1995: ДЕРМ 1996–1999: Система подушек безопасности |
| 11 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Мотор стеклоочистителя, насос омывателя |
| 12 | ХТР-А/С | Кондиционер, Вентилятор кондиционера, Реле вентилятора высокой мощности |
| 13 | CIG LTR | Усилитель мощности, заднее стекло, прикуриватель, реле дверного замка, поясничное сиденье с электроприводом |
| 14 | ИЛЛЮМ | 1995: 4WD, индикатор, кластер LP, элементы управления HVAC, элементы управления RR HVAC, IP-переключатели, радиоподсветка. 1996–1999: индикатор 4WD, комбинация приборов, передние и задние элементы управления комфортом, переключатели приборов, подсветка радио, модуль звуковой сигнализации. |
| 15 | ДРЛ-ТУМ | Реле ДХО, реле противотуманных фар |
| 16 | ПОВОРОТ-Б/У | Передние и задние указатели поворота, фонари заднего хода, соленоид BTSI |
| 17 | РАДИО | Радио (зажигание) |
| 18 | ТОРМОЗ | 1995: ДРАК, 4WAL PCM. АБС, круиз 1996-1999: 4WAL/VCM, АБС, круиз-контроль |
| 19 | РАДИО БАТТ | Радио (батарея) |
| 20 | ТРАНС | 1995: PRNDL, автоматическая трансмиссия, спидометр, контрольно-измерительные приборы рассказывают историю 1996–1999: PRNDL, автоматическая коробка передач, спидометр, контрольные приборы, сигнальные лампы. |
| 21 | 1995-1996: не используется 1997–1999: Рулевое управление с переменным усилием / Безопасность / Рулевое управление | |
| 22 | Не используется | |
| 23 | Задний стеклоочиститель | Задний стеклоочиститель, насос заднего омывателя |
| 24 | 4WD | 1995: Передний мост, контрольная лампа 4WD 1996-1999: Передний мост, индикатор 4WD, реле TP2 (бензиновый двигатель) |
| А (автоматический выключатель) | ЭЛЕКТРОПИТАНИЕ | Замок двери с электроприводом, сиденье с электроприводом в 6 направлениях, модуль доступа без ключа |
| B (автоматический выключатель) | PWR WDOS | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

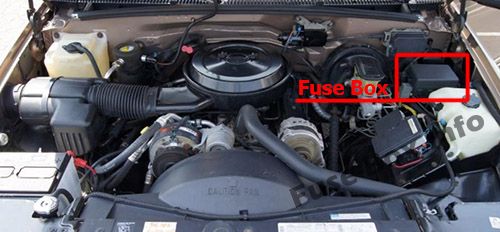

Расположение блока предохранителей
Он расположен в моторном отсеке со стороны водителя.

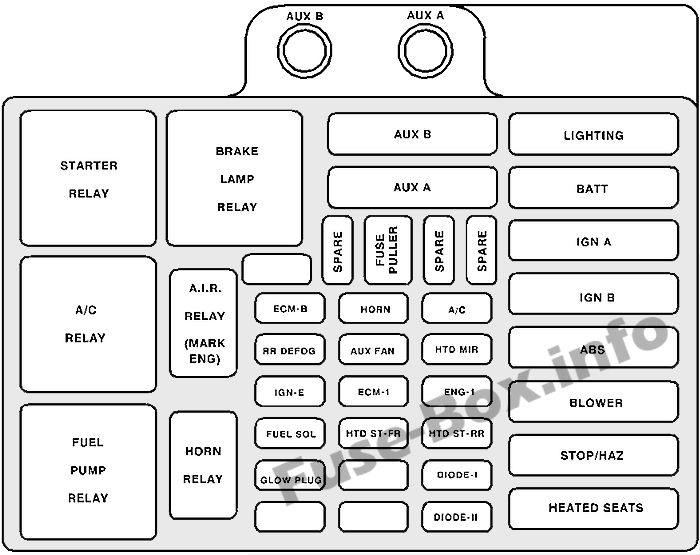

Схема блока предохранителей
| Name | Цепь защищена |
|---|---|
| ЕСМ-Б | Топливный насос, PCM/VCM |
| RR DEFOG | Обогрев заднего стекла (при наличии) |
| ИГН-Э | Катушка реле вспомогательного вентилятора, реле компрессора кондиционера, модуль горячего топлива |
| ТОПЛИВНЫЙ СОЛ | Топливный соленоид (дизельный двигатель) |
| СВЕЧА НАКАЛИВАНИЯ | Свечи накаливания (дизельный двигатель) |
| HORN | Звуковой сигнал, Подкапотные лампы |
| ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР | Вспомогательный вентилятор |
| ЕСМ-1 | Форсунки, PCM/VCM |
| ХТД СТ-ФР | Подогрев передних сидений |
| A/C | Кондиционирование воздуха |
| ХТД МИР | Обогрев наружных зеркал (при наличии) |
| РУС-1 | Замок зажигания, рециркуляция отработавших газов, продувка адсорбера, соленоид холостого хода EVRV, подогрев O2, подогреватель топлива (дизельный двигатель), датчик воды (дизельный двигатель) |
| ХТД СТ-РР | Не используется |
| ОСВЕЩЕНИЕ | Переключатель фар и затемнения панели, противотуманные фары и плавкие предохранители |
| BATT | Аккумулятор, шина блока предохранителей |
| ИГН-А | Выключатель зажигания |
| ИГН-Б | Выключатель зажигания |
| ABS | Модуль антиблокировочной тормозной системы |
| ВОЗДУХОДУВКА | Реле вентилятора Hi и заднего вентилятора |
| СТОП/ОПАС | Стоп-сигналы |
| СИДЕНЬЯ С ПОДОГРЕВОМ | Подогрев сидений (при наличии) |
