Предохранители и реле Chevrolet Tahoe (2007-2014)
Схемы относятся к указанным годам и вариантам Chevrolet Tahoe (2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Тахо 2007-2014
Предохранители прикуривателя (розетки) в Шевроле Тахо являются предохранитель №2 (задняя розетка питания), №16 (розетка питания дополнительных устройств) в блоке предохранителей панели приборов и предохранитель №53 (прикуриватель, розетка дополнительного питания) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

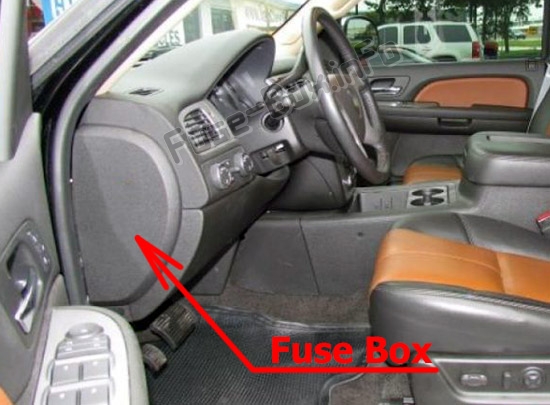

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой.

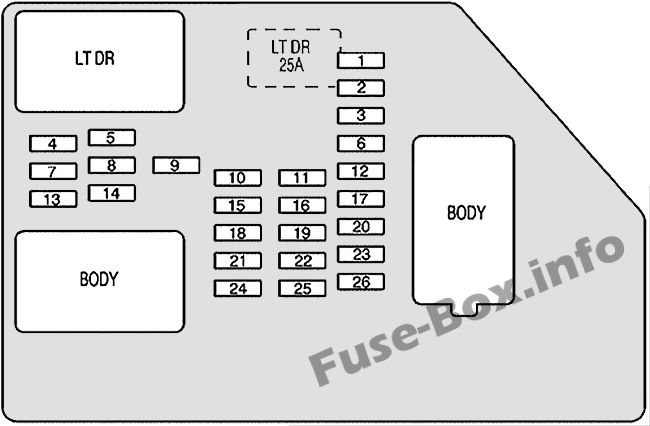

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Задние сиденья |
| 2 | Задняя розетка для аксессуаров |
| 3 | Подсветка органов управления на руле |
| 4 | Модуль водительской двери |
| 5 | Купольные фары, указатель поворота со стороны водителя |
| 6 | Указатель поворота со стороны водителя, стоп-сигнал |
| 7 | Подсветка панели приборов |
| 8 | Указатель поворота со стороны пассажира, стоп-сигнал |
| 9 | 2007: Модуль управления кузовом 2008: Модуль пассажирской двери, универсальная домашняя дистанционная система 2009-2010: Модуль двери пассажира, разблокировка водителя 2011–2014: Замок пассажирской двери 2 (функция разблокировки) |
| 10 | Замок двери с электроприводом 2 (функция разблокировки) |
| 11 | Блокировка двери с электроприводом 2 (функция блокировки) |
| 12 | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| 13 | Задний климат-контроль |
| 14 | 2008-2014: Зеркало с электроприводом |
| 15 | 2007: Модуль двери пассажира, универсальная домашняя дистанционная система 2008-2014: Блок управления кузовным оборудованием (BCM) |
| 16 | Дополнительные розетки |
| 17 | Внутренние лампы |
| 18 | Замок двери с электроприводом 1 (функция разблокировки) |
| 19 | 2008–2014: Развлекательная программа для пассажиров задних сидений |
| 20 | Ультразвуковая система помощи при парковке сзади, задняя дверь с электроприводом |
| 21 | Замок двери с электроприводом 1 (функция блокировки) |
| 22 | 2008-2014: Информационный центр для водителей (DIC) |
| 23 | Задний стеклоочиститель |
| 24 | 2007: Не используется 2008-2014: Сиденья с охлаждением |
| 25 | Модуль сиденья водителя, система удаленного доступа без ключа |
| 26 | Блокировка питания водителя (функция разблокировки) |
| Автоматический выключатель | |
| LT ДР | Автоматический выключатель стеклоподъемника со стороны водителя |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |

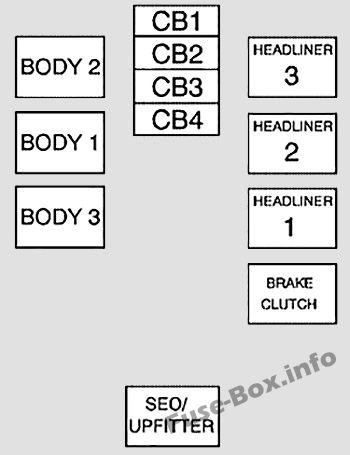

Блок предохранителей в центральной панели приборов
Блок предохранителей в центральной панели приборов
Он расположен под приборной панелью, слева от рулевой колонки.
| Соединитель жгута | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| ТОРМОЗНАЯ СЦЕПЛЕНИЕ | Разъем жгута тормозной муфты |
| SEO/УЛУЧШЕНИЕ | Соединитель жгута проводов Upfitter для опции специального оборудования |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Заднее раздвижное окно |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

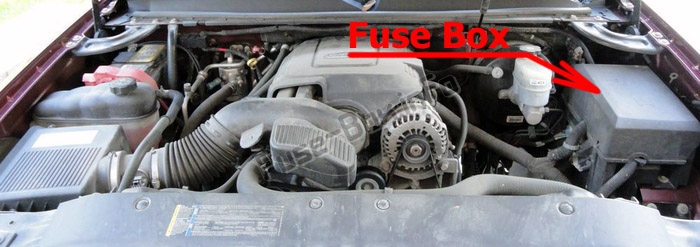

Расположение блока предохранителей

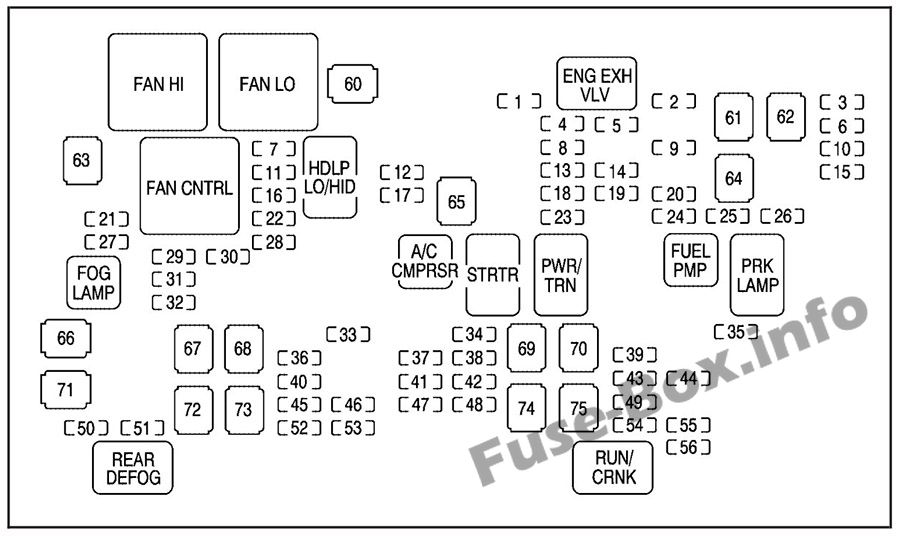

Схема блока предохранителей (2007 г.)
| №/Имя | Применение |
|---|---|
| 1 | Не используется |
| 2 | Электронная система стабилизации подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Правый стоп-сигнал прицепа/поворотник |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Не используется |
| 22 | Задний омыватель |
| 23 | Топливные форсунки, катушки зажигания (левая сторона) |
| 24 | Лампы для парковки трейлеров |
| 25 | Парковочные огни со стороны водителя |
| 26 | Парковочные фонари со стороны пассажира |
| 27 | Противотуманные фары |
| 28 | Horn |
| 29 | Фара дальнего света со стороны пассажира |
| 30 | Дневные ходовые огни |
| 31 | Фара дальнего света со стороны водителя |
| 32 | Не используется |
| 33 | Люк на крыше, аварийный фонарь на крыше |
| 34 | Система зажигания с ключом, система защиты от кражи |
| 35 | Стеклоочиститель |
| 36 | Использование SEO B2 Upfitter (батарея) |
| 37 | Электрические регулируемые педали |
| 38 | Климат-контроль (аккумулятор) |
| 39 | Система подушек безопасности (зажигание) |
| 40 | Усилитель |
| 41 | Аудио система |
| 42 | Полноприводный автомобиль |
| 43 | Разное (зажигание), камера заднего вида, круиз-контроль |
| 44 | Выпуск задней двери |
| 45 | OnStar®, мультимедийный дисплей для пассажиров задних сидений |
| 46 | Кластер панели приборов |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Дополнительный климат-контроль (зажигание), зеркало с компасом и температурой |
| 50 | Задний обогреватель |
| 51 | Система подушек безопасности (аккумулятор) |
| 52 | Использование SEO B1 Upfitter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-образный предохранитель | |
| 60 | Охлаждающий вентилятор 1 |
| 61 | Компрессор с автоматическим контролем уровня |
| 62 | Антиблокировочная тормозная система для тяжелых условий эксплуатации |
| 63 | Охлаждающий вентилятор 2 |
| 64 | Антиблокировочная тормозная система 1 |
| 65 | Стартер |
| 66 | Шпилька 2 (тормоза прицепа) |
| 67 | Левый шинный электрический центр 1 |
| 68 | Электрические подножки |
| 69 | Система омывателя ветрового стекла с подогревом |
| 70 | Система полного привода |
| 71 | Шпилька 1 (питание аккумулятора прицепа) |
| 72 | Электрический центр средней шины 1 |
| 73 | Вентилятор климат-контроля |
| 74 | Модуль электропривода задней двери |
| 75 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |

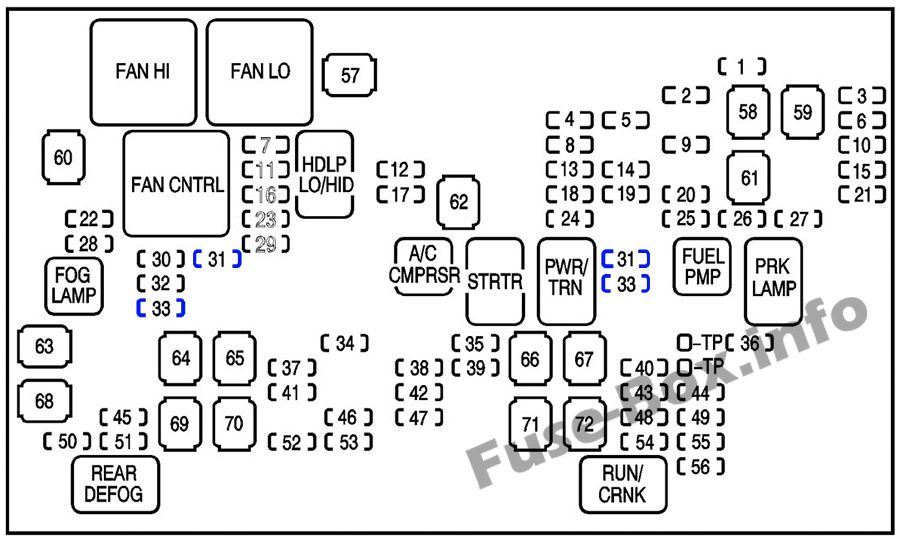

Схема блока предохранителей (2008-2014 гг.)
| №/Имя | Применение |
|---|---|
| 1 | Правый стоп-сигнал прицепа/поворотник |
| 2 | Электронная система стабилизации подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Контроллер тормозов прицепа / правый стоп-сигнал прицепа/поворотник |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Модуль управления топливной системой |
| 22 | Омыватель фар |
| 23 | Омыватель заднего стекла |
| 24 | Топливные форсунки, катушки зажигания (левая сторона) |
| 25 | Лампы для парковки трейлеров |
| 26 | Парковочные огни со стороны водителя |
| 27 | Парковочные фонари со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Horn |
| 30 | Фара дальнего света со стороны пассажира |
| 31 | Дневные ходовые огни (ДХО) (при наличии) |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 (при наличии) |
| 34 | Люк на крыше |
| 35 | Система зажигания с ключом, система защиты от кражи |
| 36 | Стеклоочиститель |
| 37 | Использование SEO B2 Upfitter (батарея) |
| 38 | Электрические регулируемые педали |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 | Усилитель |
| 42 | Аудио система |
| 43 | Разное (зажигание), круиз-контроль |
| 44 | Выпуск задней двери |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Кластер панели приборов |
| 47 | 2008: Отбор мощности 2009-2014: Не используется |
| 48 | 2008: Дополнительный климат-контроль (зажигание), компас-зеркало температуры 2009-2014: Дополнительный климат-контроль (зажигание) |
| 49 | Центральный верхний стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Зеркала с подогревом |
| 52 | Использование SEO B1 Upfitter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | 2008: Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter 2009-2014: Реле компрессора автоматической регулировки уровня |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-образный предохранитель | |
| 57 | 2009-2014: Вентилятор охлаждения 1 |
| 58 | 2009-2014: Компрессор с автоматическим контролем уровня |
| 59 | 2009-2014: Антиблокировочная тормозная система для тяжелых условий эксплуатации |
| 60 | 2008: Охлаждающий вентилятор 1 2009-2014: Вентилятор охлаждения 2 |
| 61 | Антиблокировочная тормозная система 1 |
| 62 | Стартер |
| 63 | Шпилька 2 (тормоза прицепа) |
| 64 | Левый шинный электрический центр 1 |
| 65 | Электрические подножки |
| 66 | Система омывателя ветрового стекла с подогревом |
| 67 | 2008: Система полного привода 2009-2014: Раздаточная коробка |
| 68 | Шпилька 1 (питание батареи разъема прицепа) |
| 69 | Электрический центр средней шины 1 |
| 70 | Вентилятор климат-контроля |
| 71 | Модуль электропривода задней двери |
| 72 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |

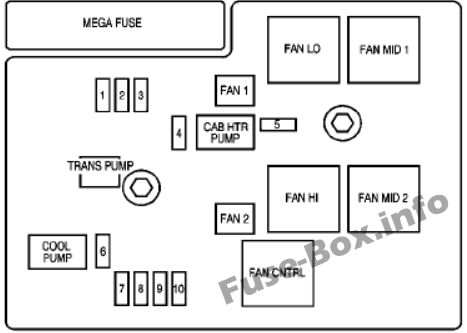

Вспомогательный блок предохранителей в моторном отсеке (гибрид)
Вспомогательный блок предохранителей в моторном отсеке (гибрид)
Блок расположен в моторном отсеке в передней части автомобиля.
| №/Имя | Применение |
|---|---|
| 1 | ACPO |
| 2 | БЭКМ ВЕНТИЛЯТОР |
| 3 | ACCM |
| 4 | КАБИНА HTR ПМП |
| 5 | ПУСТОЙ |
| 6 | ХОЛОДНЫЙ НАСОС |
| 7 | EPS |
| 8 | Модуль управления приводным двигателем/генератором 1 |
| 9 | Модуль управления приводным двигателем/генератором 2 |
| 10 | BECM |
| Предохранители J-Case | |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ТРАНС НАСОС | Насос вспомогательной трансмиссионной жидкости |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| КАБИНА HTR ПМП | Насос отопителя кабины |
| Реле | |
| ВЕНТИЛЯТОР НИЗКИЙ | Реле низкой скорости охлаждающего вентилятора |
| ВЕНТИЛЯТОР СРЕДНИЙ 1 | Охлаждающий вентилятор Средний 1 |
| ВЕНТИЛЯТОР ПРИВЕТ | Реле высокой скорости вентилятора охлаждения |
| ВЕНТИЛЯТОР СРЕДНИЙ 2 | Охлаждающий вентилятор, средний 2 |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
