Предохранители и реле Chevrolet Tracker (1993-1998)
Схемы относятся к указанным годам и вариантам Chevrolet Tracker (1993-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Tracker 1993-1998 гг.
Предохранитель прикуривателя (розетки) в Chevrolet Tracker предохранитель №7 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в моторном отсеке (главные предохранители)
Блок предохранителей в моторном отсеке (главные предохранители)
Расположение блока предохранителей
Основной ящик в моторном отсеке с правой стороны.

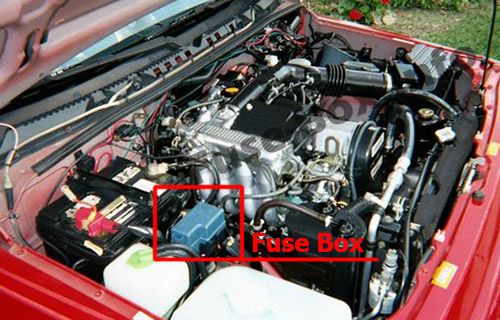

1993-1995 гг.

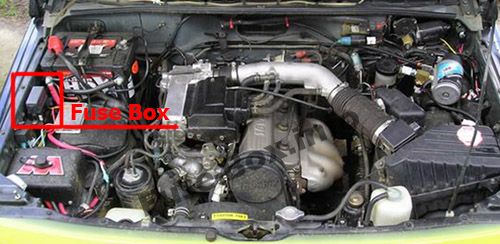

1996-1998 гг.
Схема блока предохранителей (1993-1995 гг. гг.)
| № | Схема | A |
|---|---|---|
| 1 | Цепь генератор-аккумулятор | 60 |
| 2 | Цепи активны только тогда, когда ключ зажигания находится в положении «ACC», «ON» или «START». | 50 |
| 3 | Цепи всегда активны | 40 |
| 4 | Цепи всегда активны | 30 |
Схема блока предохранителей (1996-1998 гг. гг.)
| Name | Схема |
|---|---|
| BATT | Вся электрическая нагрузка |
| ABS | Антиблокировочная тормозная система |
| IG | Зажигание, прикуриватель, радио, стеклоочиститель/омыватель, обогреватель заднего стекла. Поворотники, Фонари заднего хода, Обогреватель |
| LAMP | Задние фонари, купольные фонари, стоп-сигналы, звуковой сигнал, аварийные огни |
| В/л, л | Левая боковая фара |
| В/Л,П | Правая фара |
| FI | Система впрыска топлива |
| A/C | Кондиционирование воздуха |
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

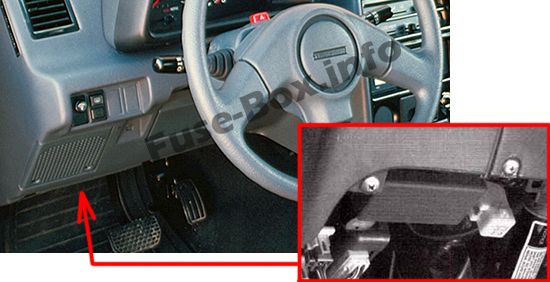

Расположение блока предохранителей
Он расположен под левой стороной приборной панели.

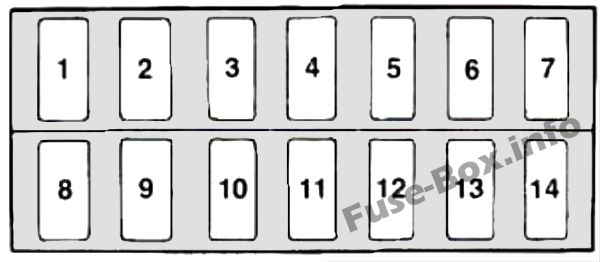

Схема блока предохранителей
| № | Схема | A |
|---|---|---|
| 1 | 1993-1995 гг.: Правая фара 1996-1998 гг.: Пусто | 15 |
| 2 | 1993-1995 гг.: Левая фара; Индикатор дальнего света 1996-1998 гг.: Пусто | 15 |
| 3 | 1993-1995 гг.: Задние фонари; Внутренний свет; Боковые габаритные огни; Подсветка комбинации приборов 1996-1998 гг.: Лампа купола, боковые габаритные огни, габаритные огни, подсветка номерного знака, подсветка приборной панели. | 15 |
| 4 | стоп-сигналы; Рог | 15 |
| 5 | Сигнальные огни | 15 |
| 6 | Дверной замок (опция) | 20 |
| 7 | Более легкий; Радио | 20 |
| 8 | 1993-1995 гг.: Система зажигания; Предупреждающие и световые индикаторы 1996-1998 гг.: Система зажигания, сигнальные и контрольные лампы, датчики, система полного привода. | 15 |
| 9 | указатели поворота; Резервные огни | 15 |
| 10 | Стеклоочиститель | 15 |
| 11 | Задний обогреватель | 15 |
| 12 | Обогреватель | 25 |
| 13 | 1993-1995 гг.: Главное реле антиблокировочной системы задних колес 1996-1998 гг.: Пусто | 20 |
| 14 | 1993-1995 гг.: Главное реле электронного впрыска топлива 1996-1998 гг.: Пусто | 15 |
| * Предохранители подушек безопасности расположены рядом с блоком предохранителей на приборной панели. |
