Предохранители и реле Chevrolet Tracker (1999-2004)
Схемы относятся к указанным годам и вариантам Chevrolet Tracker (1999-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Tracker 1999-2004 гг.
Предохранители прикуривателя (розетки) в Chevrolet Tracker расположены в блоке предохранителей панели приборов (см. предохранитель «CIG») и в блоке предохранителей моторного отсека (см. предохранители №1 и №7).
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

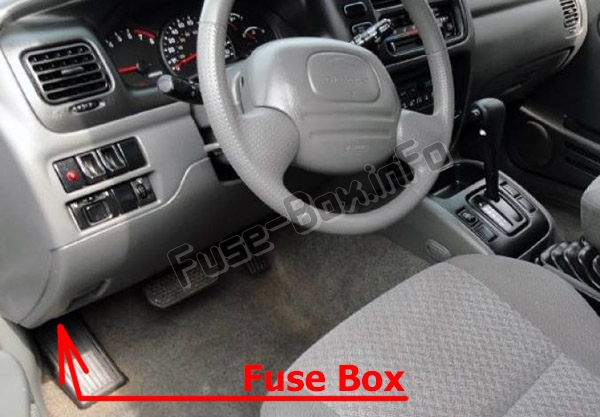

Расположение блока предохранителей
Он расположен под левой стороной приборной панели.

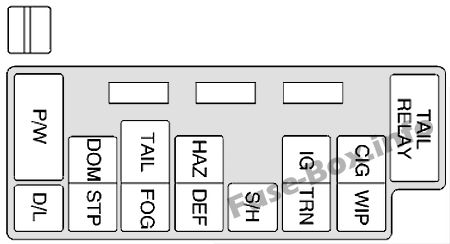

Схема блока предохранителей
| Name | Применение |
|---|---|
| P/W | Электрические стеклоподъемники |
| DOM | 1999-2001: Свет купола 2002-2004: Свет купола, Радио Память |
| TAIL | Подсветка номерного знака, Габаритные/габаритные огни, Подсветка приборной панели, Предупреждающий звуковой сигнал |
| HAZ | 1999–2001: Аварийные огни 2002-2004: Аварийные огни, указатель поворота |
| IG | Нагреватель кислородного датчика, круиз-контроль, катушка зажигания, счетчик, G-сенсор |
| CIG | Прикуриватель/прикуриватель, радио, зеркало с электроприводом |
| D/L | Дверные замки |
| STP | Стоп-сигнал, звуковой сигнал, центральный высокий стоп-сигнал, круиз-контроль |
| FOG | Не используется |
| DEF | 1999-2001: Обогрев заднего стекла, ДХО 2002-2004: Обогрев заднего стекла, ДХО, обогреватель, кондиционер |
| S/H | Не используется |
| TRN | 1999-2001: указатель поворота, фонарь заднего хода 2002-2004: Указатель поворота, фонарь заднего хода, аварийная сигнализация |
| WIP | Стеклоочиститель/омыватель ветрового стекла, Стеклоочиститель/омыватель заднего стекла |
| * Предохранители подушек безопасности и системы отопления/кондиционирования воздуха расположены рядом с блоком предохранителей панели приборов. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

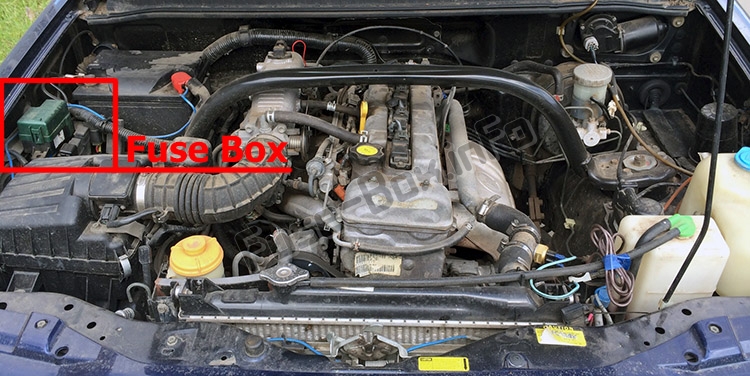

Расположение блока предохранителей
Он расположен в моторном отсеке со стороны пассажира (реле расположены рядом с блоком предохранителей).

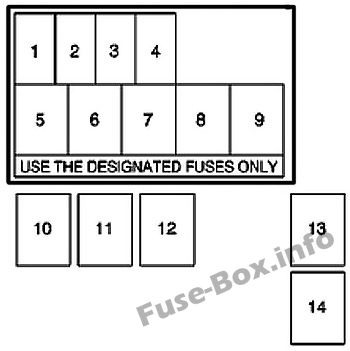

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Дополнительная розетка |
| 2 | Электронная система впрыска топлива |
| 3 | Правая фара |
| 4 | Левая фара, индикатор дальнего света |
| 5 | Обогреватель |
| 6 | Габаритные огни, Задние комбинированные фонари, Потолочное освещение, Звуковой сигнал |
| 7 | Прикуриватель, Радио, IG, Счетчик, Стеклоочиститель, Омыватель, Обогрев заднего стекла, Сигналы поворота, Фонари заднего хода |
| 8 | Антиблокировочная тормозная система |
| 9 | Все электрические нагрузки |
| 14 | Кондиционирование воздуха |
| Реле | |
| 10 | Shift Lock |
| 11 | Звуковой сигнал (только двигатель 2,5 л) |
| 12 | Компрессор кондиционера |
| 13 | Вентилятор конденсатора кондиционера |
