Предохранители и реле Chevrolet TrailBlazer (2002-2009)

Схемы относятся к указанным годам и вариантам Chevrolet TrailBlazer (2002-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема предохранителей Chevrolet TrailBlazer 2002-2009 гг.

Схема предохранителей Chevrolet TrailBlazer 2002-2009 гг.

Предохранители прикуривателя (розетки) в Chevrolet TrailBlazer Это предохранитель №13 (прикуриватель) в подкапотном блоке предохранителей и предохранители №15 (2002-2003 гг., дополнительный источник питания 2), №46 (дополнительный источник питания 1) в заднем блоке предохранителей под сиденьем.

Блок предохранителей в моторном отсеке

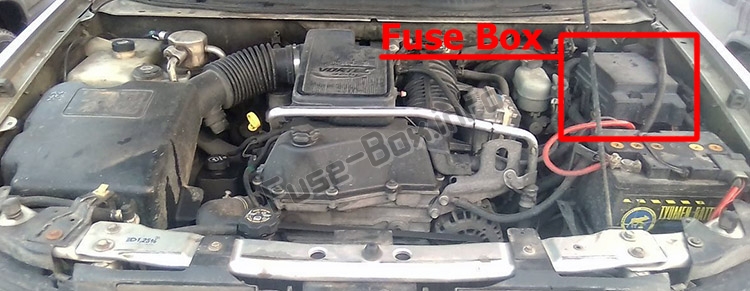

Расположение блока предохранителей

Он расположен в моторном отсеке со стороны водителя, под двумя кожухами.Расположение блока предохранителей

Схемы блока предохранителей (двигатель L6)

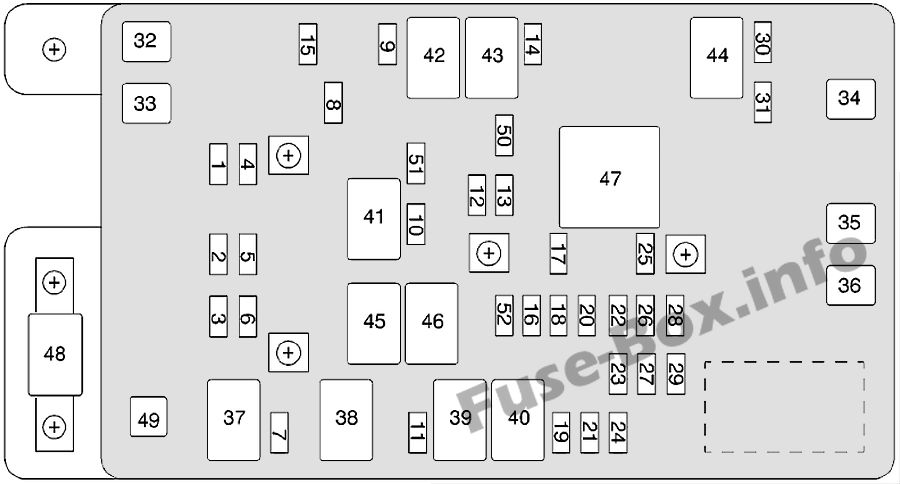

Двигатель L6, 2002-2003 гг.

Двигатель L6, 2002-2003 гг.

Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель L6 (2002, 2003)
№Применение
1Пневматическая подвеска с электрическим управлением
2Фара Hiqh-Beam со стороны пассажира
3Фара ближнего света со стороны пассажира
4Лампы заднего прицепа
5Фара дальнего света со стороны водителя
6Фара ближнего света со стороны водителя
7WASH
8Автоматическая раздаточная коробка
gДворники
10Модуль управления силовым агрегатом B
11Противотуманные фары
12Стоп-сигнал
13Зажигалка
14Катушки зажигания
15Поездка на пневматической подвеске
16TBD-зажигание 1
17Крэнк
18Воздушная подушка
19Электрический тормоз
20Охлаждающий вентилятор
21Horn
22Зажигание Е
23Электронное управление дроссельной заслонкой
24Кластер панели приборов, Информационный центр Днверь
25Автоматическая система управления блокировкой переключения передач
26Двигатель 1
27Резервное копирование
28Модуль управления силовым агрегатом 1
29Датчик кислорода
30Кондиционирование воздуха
31Контроллер кузова грузовика
32Трейлер
33Антиблокировочная система тормозов (АБС)
34Зажигание А
35Двигатель вентилятора
36Зажигание Б
50Поворот прицепа со стороны пассажира
51Поворот прицепа со стороны водителя
52Аварийные мигалки
Реле
37Пустой
38Омыватель заднего стекла
39Противотуманные фары
40Horn
41Топливный насос
42Стеклоочистители/омыватели ветрового стекла
43Фара дальнего света
44Кондиционирование воздуха
45Охлаждающий вентилятор
46Модуль драйвера фары
47Стартер
Разнообразный
48Батарея приборной панели
49Съемник предохранителей

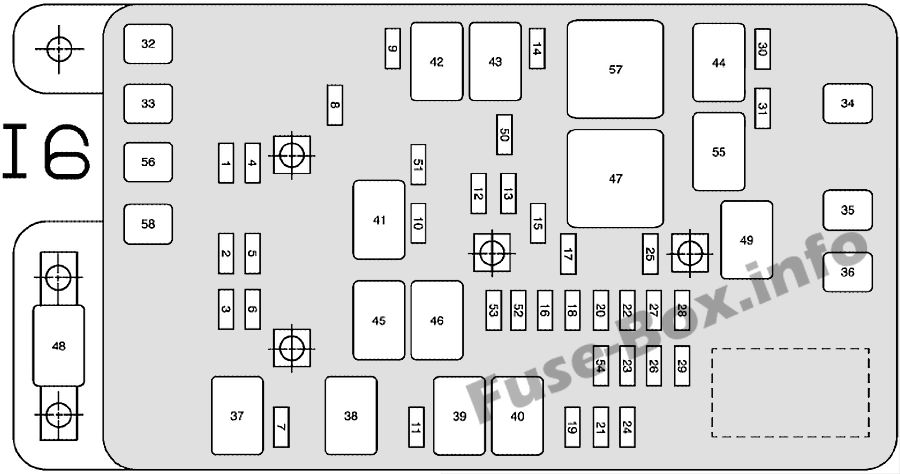

Двигатель L6, 2004-2006 гг.

Двигатель L6, 2004-2006 гг.

Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель L6 (2004, 2005, 2006)
№Применение
1Пневматическая подвеска с электрическим управлением
2Фара дальнего света со стороны пассажира
3Фара ближнего света со стороны пассажира
4Фонари заднего хода прицепа
5Фара дальнего света со стороны водителя
6Фара ближнего света со стороны водителя
7Омыватель заднего стекла, омыватель фар
8Автоматическая раздаточная коробка
9Омыватель ветрового стекла
10Модуль управления силовым агрегатом B
11Противотуманные фары
12Стоп-сигнал
13Зажигалка
142004-2005: Катушки зажигания
15Электрическая регулируемая педаль
16Контроллер кузова грузовика, зажигание 1
17Крэнк
18Воздушная подушка
19Электрический тормоз прицепа
20Охлаждающий вентилятор
21Horn
22Зажигание Е
23Электронное управление дроссельной заслонкой
24Комбинация приборов, информационный центр водителя
25Автоматическая система управления блокировкой переключения передач
262004: Резервное копирование
2005-2006: Двигатель 1
272004: Двигатель 1
2005–2006 годы: Резервное копирование
28Модуль управления силовым агрегатом 1
29Датчик кислорода
30Кондиционирование воздуха
31Контроллер кузова грузовика
32Трейлер
33Антиблокировочная система тормозов (АБС)
34Зажигание А
35Двигатель вентилятора
36Зажигание Б
50Поворот прицепа со стороны пассажира
51Поворот прицепа со стороны водителя
52Аварийные мигалки
532004: Электрическая регулируемая педаль
2005-2006: Модуль драйвера фары
54Соленоид реактора с нагнетанием воздуха (AIR)
56Насос реактора с нагнетанием воздуха (AIR)
Реле
37Омыватель фар
38Омыватель заднего стекла
39Противотуманные фары
40Horn
41Топливный насос
42Омыватель ветрового стекла
43Фара дальнего света
44Кондиционирование воздуха
45Охлаждающий вентилятор
46Модуль драйвера фары
47Стартер
49Электрическая регулируемая педаль
55Соленоид реактора с нагнетанием воздуха (AIR)
57Силовой агрегат (2006 г.)
58Система повышения устойчивости автомобиля (StabiliTrak) (2006 г.)
Разнообразный
48Батарея приборной панели

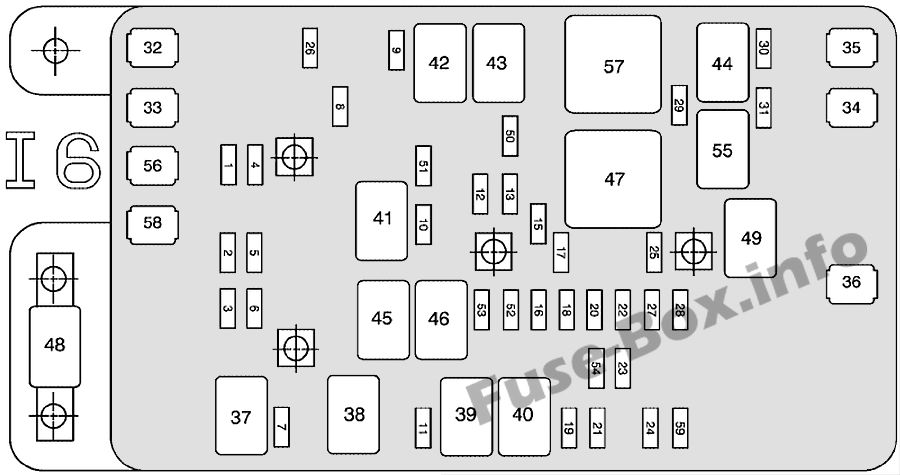

Двигатель L6, 2007-2008 гг.

Двигатель L6, 2007-2008 гг.

Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель L6 (2007, 2008)
№Применение
1Пневматическая подвеска с электрическим управлением
2Фара дальнего света со стороны пассажира
3Фара ближнего света со стороны пассажира
4Фонари заднего хода прицепа
5Фара дальнего света со стороны водителя
6Фара ближнего света со стороны водителя
7Стеклоочиститель
8Автоматическая раздаточная коробка
9Омыватель ветрового стекла
10Модуль управления силовым агрегатом B
11Противотуманные фары
12Стоп-сигнал
13Зажигалка
14Не используется
15Электрическая регулируемая педаль
16Контроллер кузова грузовика, зажигание 1
17Крэнк
18Воздушная подушка
19Электрический тормоз прицепа
20Охлаждающий вентилятор
21Horn
22Зажигание Е
23Электронное управление дроссельной заслонкой
24Комбинация приборов, информационный центр водителя
25Автоматическая система управления блокировкой переключения передач
26Контейнер модуля управления коробкой передач (TCM)
27Резервное копирование
28Модуль управления силовым агрегатом 1
29Датчик кислорода
30Кондиционирование воздуха
31Контроллер кузова грузовика 1
32Трейлер
33Антиблокировочная система тормозов (АБС)
34Зажигание А
35Двигатель вентилятора
36Зажигание Б
50Поворот прицепа со стороны пассажира
51Поворот прицепа со стороны водителя
52Аварийные мигалки
53Модуль драйвера фары
54Соленоид реактора с нагнетанием воздуха (AIR)
56Насос реактора с нагнетанием воздуха (AIR)
58Система повышения устойчивости автомобиля (StabiliTrak)
59Регулируемое управление напряжением
Реле
37Омыватель фар
38Стеклоочиститель/омыватель заднего стекла
39Противотуманные фары
40Horn
41Топливный насос
42Омыватель ветрового стекла
43Фара дальнего света
44Кондиционирование воздуха
45Охлаждающий вентилятор
46Модуль драйвера фары
47Стартер
49Электрическая регулируемая педаль
55Соленоид реактора с нагнетанием воздуха (AIR)
57Силовой агрегат
Разнообразный
48Батарея приборной панели

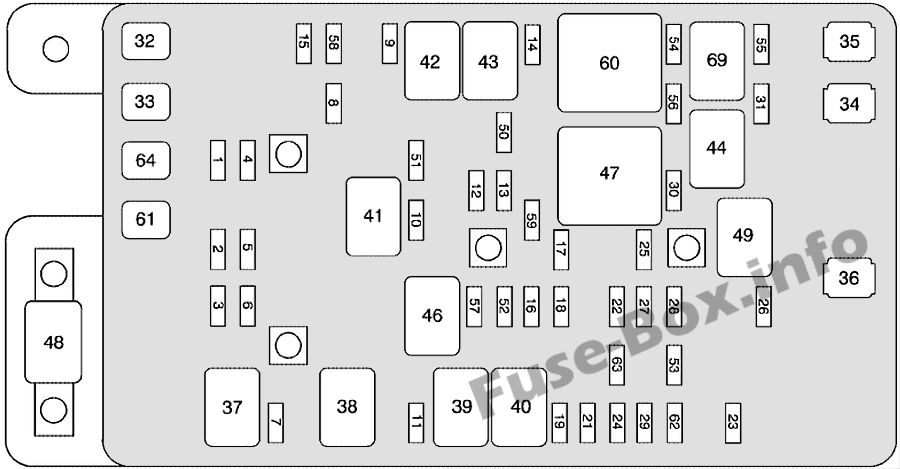

Блок предохранителей под капотом (2009)

Блок предохранителей под капотом (2009)

Назначение предохранителей и реле в блоке предохранителей под капотом (2009 г.)
№Применение
1Пневматическая подвеска с электрическим управлением
2Фара дальнего света со стороны пассажира
3Фара ближнего света со стороны пассажира
4Фонари заднего хода прицепа
5Фара дальнего света со стороны водителя
6Фара ближнего света со стороны водителя
7Стеклоочиститель
8Активная раздаточная коробка
9Омыватель ветрового стекла
10Модуль управления силовым агрегатом B
11Противотуманные фары
12Стоп-сигнал
13Зажигалка
14Катушки зажигания
15Канистра модуля управления коробкой передач
16Контроллер кузова грузовика, зажигание 1
17Крэнк
18Воздушная подушка
19Электрический тормоз прицепа
21Horn
22Зажигание Е
23Электронное управление дроссельной заслонкой
24Комбинация приборов, информационный центр водителя
25Тормоз Блокировка переключения передач
26Двигатель 1
27Резервное копирование
28Модуль управления двигателем 1
29Модуль управления двигателем
30Кондиционирование воздуха
31Инжектор А
32Трейлер
33Антиблокировочная система тормозов (АБС)
34Зажигание А
35воздуходувка
36Зажигание Б
50Поворот прицепа со стороны пассажира
51Поворот прицепа со стороны водителя
52Аварийные мигалки
53Передача инфекции
54Кислородный датчик В
55Кислородный датчик А
56Инжектор Б
57Модуль драйвера фары
58Контроллер тела 1
59Электрические регулируемые педали
61Система повышения устойчивости автомобиля
62Регулируемое управление напряжением
63Воздушный соленоид
64Воздушный насос
Реле
37Стеклоочиститель фар
38Стеклоочиститель/омыватель заднего стекла
39Противотуманные фары
40Horn
41Топливный насос
42Омыватель ветрового стекла
43Фара дальнего света
44Кондиционирование воздуха
46Модуль драйвера фары
47Стартер
49Электрическая регулируемая педаль
60Силовой агрегат
69Воздушный соленоид
Разнообразный
48Батарея приборной панели

Схемы блока предохранителей (двигатель V8)

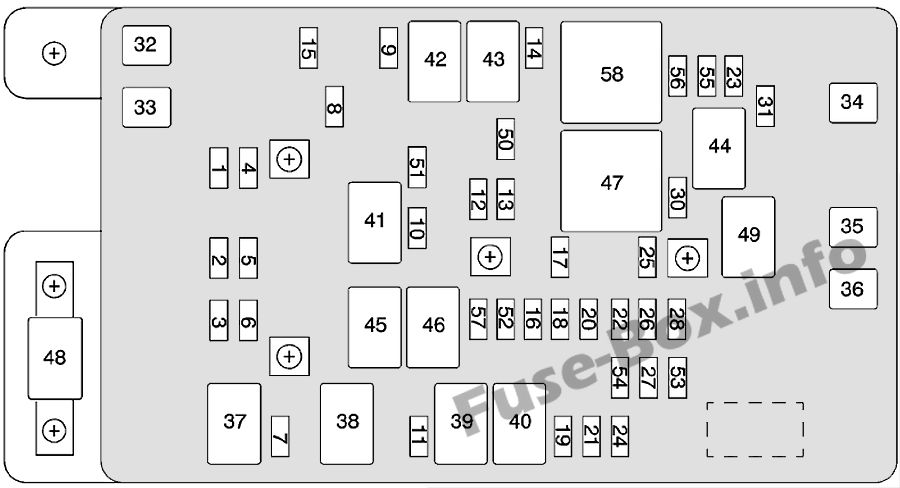

Двигатель V8, 2003-2004 гг.

Двигатель V8, 2003-2004 гг.

Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель V8 (2003, 2004)
№Применение
1Пневматическая подвеска с электрическим управлением
2Фара дальнего света со стороны пассажира
3Фара ближнего света со стороны пассажира
4Лампы заднего прицепа
5Фара дальнего света со стороны водителя
6Фара ближнего света со стороны водителя
7Омыватель заднего стекла, омыватель фар
8Автоматическая раздаточная коробка
9Омыватель ветрового стекла
10Модуль управления силовым агрегатом B
11Противотуманные фары
12Стоп-сигнал
13Зажигалка
14Катушки зажигания
15Вентиляция канистры
16TBC-зажигание 1
17Крэнк
18Воздушная подушка
19Электрический тормоз прицепа
20Охлаждающий вентилятор
21Horn
22Зажигание Е
23Электронное управление дроссельной заслонкой
24Комбинация приборов, информационный центр водителя
25Автоматическая система управления блокировкой переключения передач
262003: Двигатель 1
2004: Резервное копирование
272003: Резервное копирование
2004: Двигатель 1
28Модуль управления силовым агрегатом 1
30Кондиционирование воздуха
31Контроллер кузова грузовика
32Трейлер
33Антиблокировочная система тормозов (АБС)
34Зажигание А
35Двигатель вентилятора
36Зажигание Б
50Поворот прицепа со стороны пассажира
51Поворот прицепа со стороны водителя
52Аварийные мигалки
53Блок кислородных датчиков B
54Кислородный датчик, банк A
55Форсунка банка А
56Банк форсунок B
57Электрическая регулируемая педаль
Реле
37Омыватель фар
38Омыватель заднего стекла
39Противотуманные фары
40Horn
41Топливный насос
42Омыватель ветрового стекла
43Фара дальнего света
44Кондиционирование воздуха
45Охлаждающий вентилятор
46Модуль драйвера фары
47Стартер
49Электрическая регулируемая педаль
58Зажигание 1
Разнообразный
48Батарея приборной панели

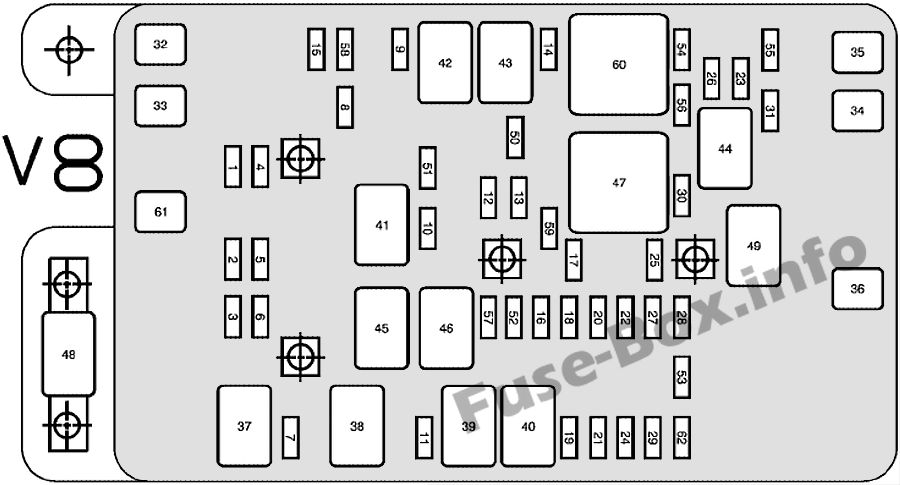

Двигатель V8, 2005-2008 гг.

Двигатель V8, 2005-2008 гг.

Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель V8 (2005-2008 гг.)
№Применение
1Пневматическая подвеска с электрическим управлением
2Фара дальнего света со стороны пассажира
3Фара ближнего света со стороны пассажира
4Лампы заднего прицепа
5Фара дальнего света со стороны водителя
6Фара ближнего света со стороны водителя
72005-2006: Омыватель заднего стекла, омыватель фар
2007-2008: Стеклоочиститель
8Автоматическая раздаточная коробка
9Омыватель ветрового стекла
10Модуль управления силовым агрегатом B
11Противотуманные фары
12Стоп-сигнал
13Зажигалка
14Катушки зажигания
152005-2006: Вентиляция канистры
2007-2008: Модуль управления коробкой передач/вентиляция адсорбера
16Контроллер кузова грузовика, зажигание 1
17Крэнк
18Воздушная подушка
19Электрический тормоз прицепа
20Охлаждающий вентилятор
21Horn
22Зажигание Е
23Электронное управление дроссельной заслонкой
24Комбинация приборов, информационный центр водителя
25Автоматическая система управления блокировкой переключения передач
26Двигатель 1
27Резервное копирование
28Модуль управления силовым агрегатом 1
29Модуль управления силовым агрегатом
30Кондиционирование воздуха
31Форсунка банка А
32Трейлер
33Антиблокировочная система тормозов (АБС)
34Зажигание А
35Двигатель вентилятора
36Зажигание Б
50Поворот прицепа со стороны пассажира
51Поворот прицепа со стороны водителя
52Аварийные мигалки
53Передача инфекции
54Блок кислородных датчиков B
55Кислородный датчик, банк A
56Банк форсунок B
57Модуль драйвера фары
58Контроллер тела 1
59Электрическая регулируемая педаль
61Система повышения устойчивости автомобиля (StabiliTrak)
62Регулируемое управление напряжением
Реле
37Омыватель фар
38Стеклоочиститель заднего стекла
39Противотуманные фары
40Horn
41Топливный насос
42Омыватель ветрового стекла
43Фара дальнего света
44Кондиционирование воздуха
45Охлаждающий вентилятор
46Модуль драйвера фары
47Стартер
49Электрическая регулируемая педаль
60Силовой агрегат
Разнообразный
48Батарея приборной панели

Задний блок предохранителей под сиденьем

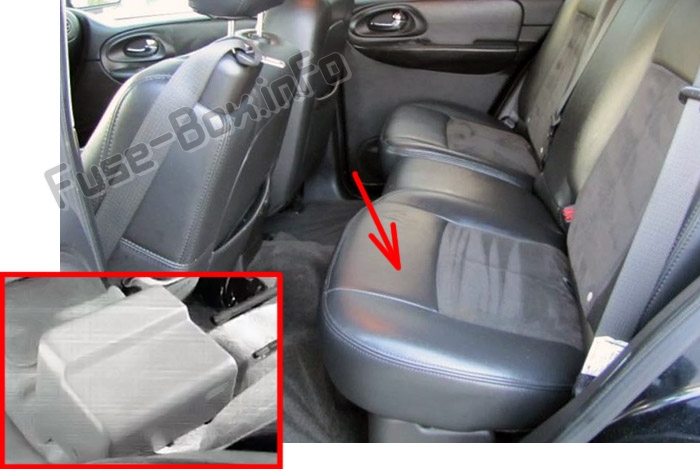

Расположение блока предохранителей

Находится под левым задним сиденьем, под двумя чехлами.Расположение блока предохранителей

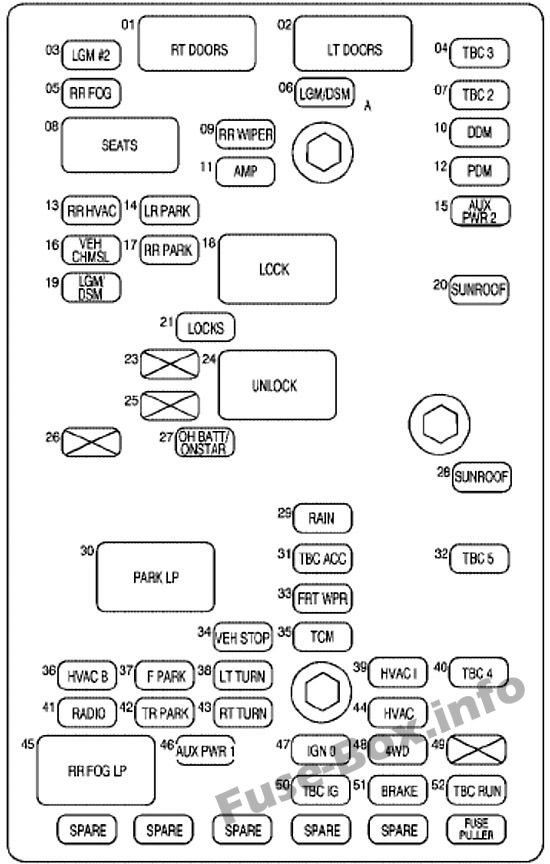

Схема блока предохранителей (TrailBlazer)

Схема блока предохранителей (TrailBlazer)

Назначение предохранителей в заднем подседельном ящике (TrailBlazer, 2002-2009 гг.)
№Применение
01Модуль управления дверью пассажира
02Модуль управления дверью водителя
03Модуль задней двери 2
04Контроллер кузова грузовика 3
05Задние противотуманные фары
062002-2003: Модуль задней двери/сиденье водителя
Модуль
2004-2009: Бланк
07Контроллер кузова грузовика 2
08Сиденья с электроприводом
092002-2003: Бланк
2003-2009: Задний дворник
10Модуль водительской двери
11Усилитель
12Модуль пассажирской двери
13Задний климат-контроль
14Задние габаритные огни со стороны водителя
152002-2003: Вспомогательная мощность 2
2003–2009: Бланк
16Высокий стоп-сигнал по центру автомобиля (CHMSL)
17Задние габаритные огни со стороны пассажира
18Замки
192002-2003: Бланк
2003-2009: Модуль задней двери/Модуль сиденья водителя
202002-2004: Люк на крыше
2005–2009: Бланк
21Lock
23Пустой
24Разблокировать
25Пустой
26Пустой
27Накладная батарея OnStar, система OnStar
282002-2004: Бланк
2005-2009: Люк на крыше
29Не используется
30Парковочные огни
31Аксессуар контроллера кузова грузовика
32Контроллер кузова грузовика 5
33Передние дворники
34Остановка автомобиля
352002-2004: Бланк
2005-2009: Модуль управления коробкой передач
36Тепло Вентиляция Кондиционирование воздуха B
37Передние стояночные огни
38Сигнал поворота со стороны водителя
39Тепло Вентиляция Кондиционирование воздуха 1
40Контроллер кузова грузовика 4
41Радио
42Трейлерный парк
43Сигнал поворота со стороны пассажира
44Тепло Вентиляция Кондиционирование воздуха
45Задние противотуманные фары
46Вспомогательная мощность 1
47Зажигание 0
48Полноприводный автомобиль
49Пустой
50Зажигание контроллера кузова грузовика
51Тормоза
52Запуск контроллера кузова грузовика

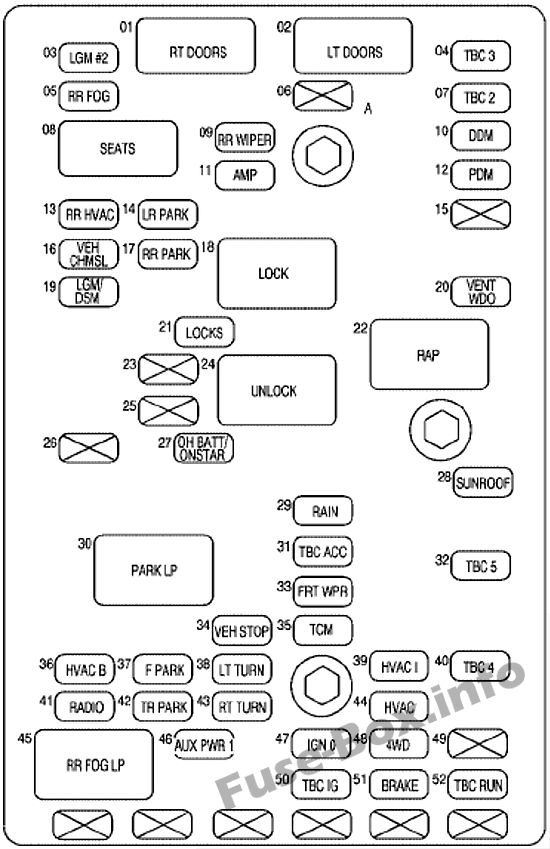

Схема блока предохранителей (TrailBlazer EXT)

Схема блока предохранителей (TrailBlazer EXT)

Назначение предохранителей в заднем подседельном ящике (TrailBlazer EXT, 2004-2006 гг.)
№Применение
01Модуль управления правой дверью
02Модуль управления левой дверью
03Модуль задней двери 2
04Контроллер кузова грузовика 3
05Задние противотуманные фары
06Пустой
07Контроллер кузова грузовика 2
08Сиденья с электроприводом
09Задний стеклоочиститель
10Модуль водительской двери
11Усилитель
12Модуль пассажирской двери
13Задний климат-контроль
14Левые задние габаритные огни
15Пустой
16Стоп-сигнал по центру автомобиля
17Правые задние габаритные огни
18Замки
19Модуль задней двери/модуль сиденья водителя
20Вентиляционное окно
21Lock
22Сохраненная мощность аксессуаров
23Пустой
24Разблокировать
25Пустой
26Пустой
27Накладная батарея OnStar, система OnStar
28Люк на крыше
29Дворники Rainsense
30Парковочные огни
31Аксессуар контроллера кузова грузовика
32Контроллер кузова грузовика 5
33Передние дворники
34Остановка автомобиля
35Модуль управления коробкой передач
36Тепло Вентиляция Кондиционирование воздуха B
37Передние стояночные огни
38Сигнал левого поворота
39Тепло Вентиляция Кондиционирование воздуха 1
40Контроллер кузова грузовика 4
41Радио
42Трейлерный парк
43Сигнал поворота направо
44Тепло Вентиляция Кондиционирование воздуха
45Задние противотуманные фары
46Вспомогательная мощность 1
47Зажигание 0
48Полноприводный автомобиль
49Пустой
50Зажигание контроллера кузова грузовика
51Тормоза
52Запуск контроллера кузова грузовика
ПУСТОЙНе используется
