Предохранители и реле Chevrolet TrailBlazer (2020-2022…)
Схемы относятся к указанным годам и вариантам Chevrolet TrailBlazer (2020-2022…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevy TrailBlazer 2020-2022…
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

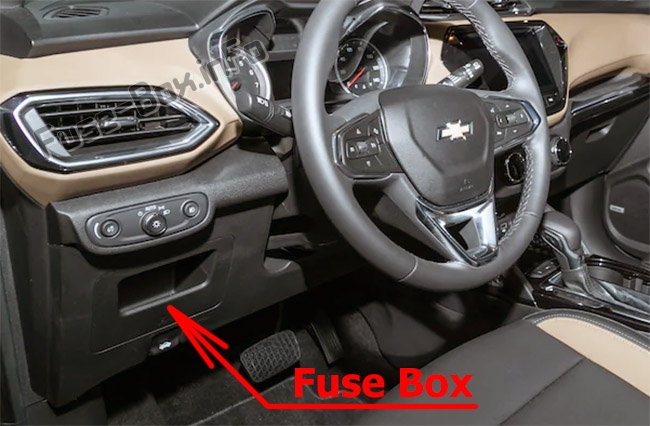

Пассажирский отсек
Блок предохранителей находится за вещевым отсеком слева и под рулевым колесом.

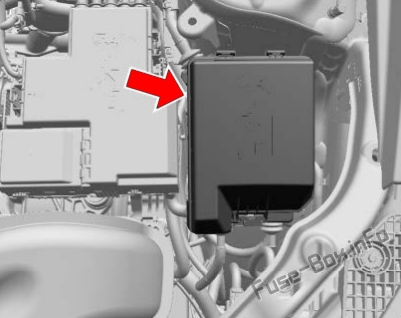

Моторного отсека
Он находится рядом с батареей.

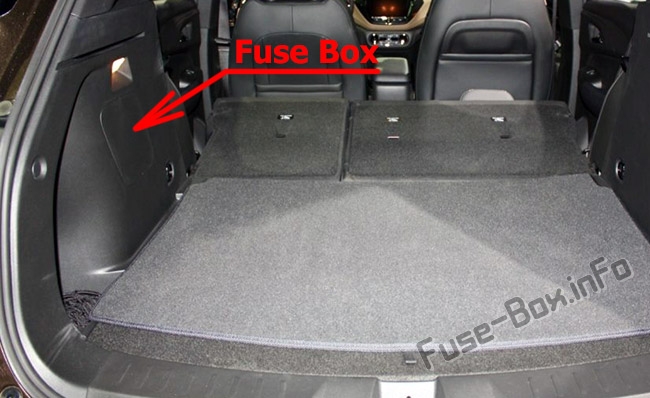

Багажное отделение
Блок предохранителей в задней части салона находится за крышкой со стороны водителя в багажном отделении.
Схемы блока предохранителей
Схемы блока предохранителей

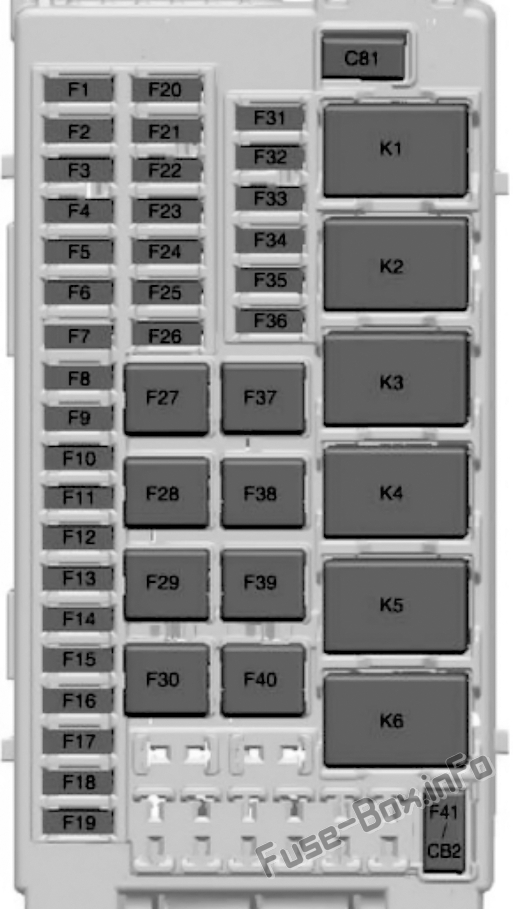

Блок предохранителей в салоне
| № | Название предохранителя |
|---|---|
| F01 | ПОЯСНИЧНЫЙ |
| F02 | ЛЮК |
| F03 | ВБАТ 3 |
| F04 | ВБАТ 7 |
| F05 | ВБАТ 6 |
| F06 | АВТО ОВКВ |
| F07 | CGM |
| F08 | СТ WHL HTR |
| F09 | ОТОБРАЖАТЬ |
| F10 | РАДИО |
| F11 | ОНСТАР |
| F12 | ПОМОЩЬ ПРИ ПАРКОВКЕ |
| F13 | ЧЕЛОВЕК. ОВКВ |
| F14 | ЗАРЯДНОЕ УСТРОЙСТВО |
| F15 | ВБАТ 2 |
| F16 | ВБАТ 1 |
| F17 | SWC БКЛТ |
| F18 | - |
| F19 | - |
| F20 | ЧАСОВАЯ ПРУЖИНА |
| F21 | OCC SEN |
| F22 | DLC |
| F23 | SDM |
| F24 | ЗАЖИГАНИЕ SW/ESCL |
| F25 | PWR L-GATE MDL |
| F26 | СПК ПРЕДОХРАНИТЕЛЬ-2 |
| F27 | СИДЕНЬЕ PWR CO-DR |
| F28 | ВБАТ 8 |
| F29 | DC-DC |
| F30 | PWR L-GATE MDL |
| F31 | ОСРВМ |
| F32 | FRT HS PWR-1 |
| F33 | ВБАТ 4 |
| F34 | FRT HS PWR-2 |
| F35 | УСИЛИТЕЛЬ |
| F36 | СПК ПРЕДОХРАНИТЕЛЬ-1 |
| F37 | СИДЕНЬЕ ДР. |
| F38 | DC-DC 400 Вт / DC-DC 200 Вт |
| F39 | 2022: ТРЦ FUSE-1 |
| F40 | ВОЗДУХОДУВКА ОВКВ |
| F41/CB1 | - |
| CB2 | АПО (автоматический выключатель) |
| Реле | |
| K01 | i-RAP АКК |
| K02 | RUN |
| K03 | ЛОГИСТИКА |
| K04 | - |
| K05 | - |
| K06 | - |

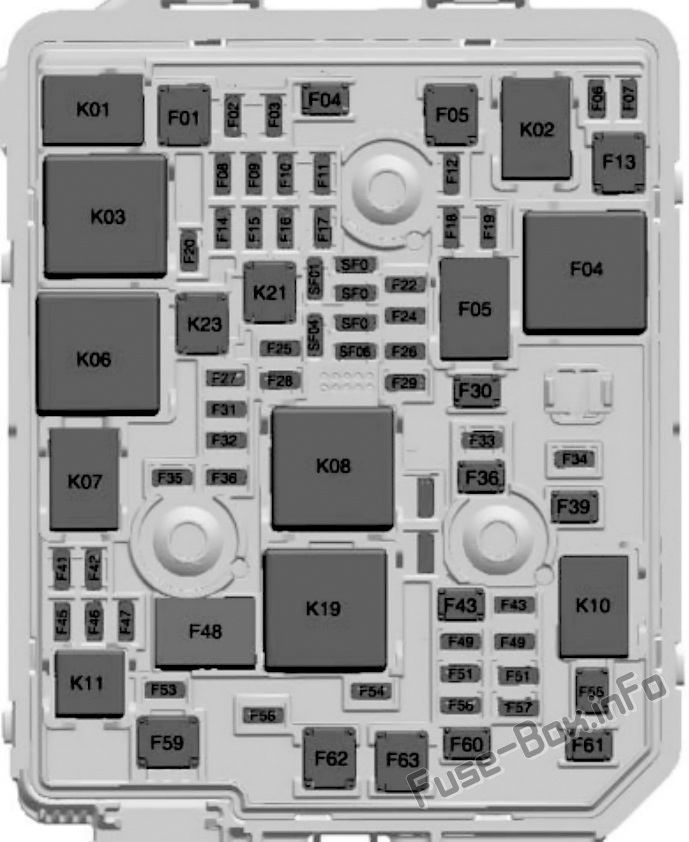

Блок предохранителей в моторном отсеке
| № | Название предохранителя |
|---|---|
| F01 | - |
| F02 | КЛСТР |
| F03 | - |
| F04 | ФРТ ВПР |
| F05 | - |
| F06 | ОСРВМ ДЕФОГ |
| F07 | L/ВОРОТ ВЫПУСКАЕТСЯ |
| F08 | АХЛ АФЛ МТР1 |
| F09 | ВЕНТИЛЯЦИОННОЕ СИДЕНЬЕ |
| F10 | - |
| F11 | АХЛ АФЛ МТР2 |
| F12 | - |
| F13 | ЗАДНИЙ WNDW ПРОТИВОТУМАННЫЙ |
| F14 | ISRVM КАМЕРА ЗАДНЕГО ВИДА |
| F15 | DEFC MDL ПУСК/НАЧАЛО |
| F16 | HDLP LVL |
| F17 | - |
| F18 | FTZM |
| F19 | - |
| F20 | - |
| F21 | ЭЛЕКТРОННЫЙ БУСТЕР PWR1 |
| F22 | ТРЛР СТ/ТРН ЛТ - ТРЛР |
| F23 | СИЛОВАЯ ШЕСТЕРНЯ |
| F24 | ESCL |
| F25 | ECM TCM ПУСК/НАЧАЛО |
| F26 | ПЕРЕДНИЙ/ЗАДНИЙ НАСОС WSW |
| F27 | КАТУШКА ЗАЖИГАНИЯ - Бензин; ECM PT3 — Дизель |
| F28 | АЭРО Ш |
| F29 | АХЛ АФЛ лей |
| F30 | СТРТР СОЛ |
| F31 | ЭБУ PT2 |
| F32 | АНГ КОМП2 |
| F33 | RVC |
| F34 | ФРТ ВОГ LP |
| F35 | АНГ КОМП1 |
| F36 | ЭБУ PT1 |
| F37 | ВСПОМОГАТЕЛЬНЫЙ МАСЛЯНЫЙ НАСОС |
| F38 | ЛАМПА ФРК TRLR - TRLR |
| F39 | - |
| F40 | ДОПОЛНИТЕЛЬНЫЙ ВОДЯНОЙ НАСОС |
| F41 | ЗАДНИЙ WPR |
| F42 | HORN |
| F43 | PWR WNDW RT |
| F44 | ЗАДНИЙ WPR ПРК |
| F45 | МУФТА КОНДИЦИОНЕРА |
| F46 | - |
| F47 | ЭБУ БАТТ |
| F48 | ЗАГЛУШКА КЛОУ |
| F49 | HDLP HI LH |
| F50 | - |
| F51 | HDLP HI RH |
| F52 | NOX SOOT SNSR - Дизель; ТРЛР СТ/ТРН РТ - ТРЛР |
| F53 | - |
| F54 | PEPS |
| F55 | PWR WNDW LT |
| F56 | ЦНСТ ВЕНТ СОЛ - Бензин; DEFC MDL - Дизель |
| F57 | DEFC MDL |
| F58 | ТКМ БАТТ |
| F59 | - |
| F60 | ДЭФ ХТР |
| F61 | - |
| F62 | ТОПЛИВО HTR - Дизель |
| F63 | - |
| СФ01-СФ06 | Запасные предохранители |
| Реле | |
| K01 | - |
| K02 | - |
| K03 | ПУСК/НАЧАЛО |
| K04 | ЗАДНИЙ ПРОТИВОТУМАН |
| K05 | СТРТР СОЛ |
| K06 | СИЛОВАЯ ШЕСТЕРНЯ |
| K07 | УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ |
| K08 | ПТ РЛИ |
| K09 | ТОПЛИВО HTR DSL |
| K10 | - |
| K11 | - |

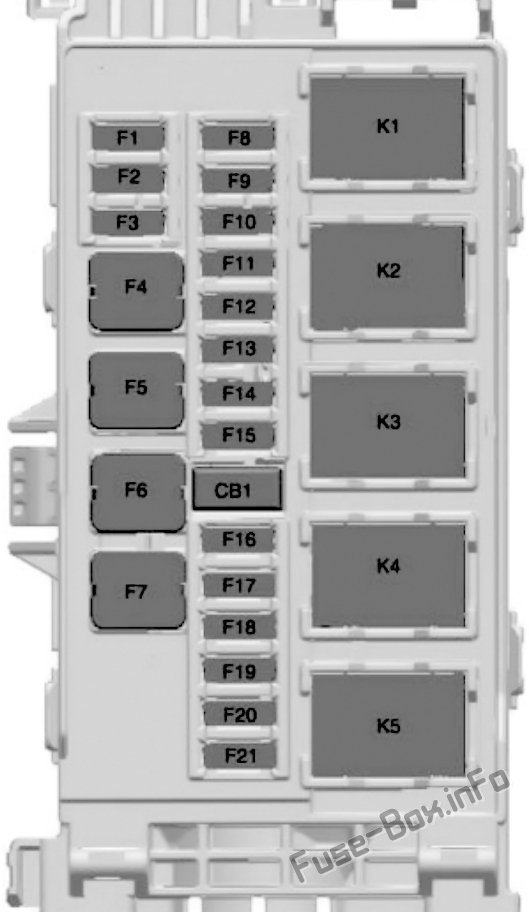

Блок предохранителей в багажном отделении
| № | Название предохранителя |
|---|---|
| F01 | - |
| F02 | РДКМ ЭЛЕКТ |
| F03 | - |
| F04 | - |
| F05 | ИНВЕРТОР ПОСТОЯННОГО / ПЕРЕМЕННОГО ТОКА |
| F06 | - |
| F07 | RDCM |
| F08 | ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ PWR1 |
| F09 | - |
| F10 | ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ PWR2 |
| F11 | - |
| F12 | - |
| F13 | - |
| F14 | - |
| F15 | - |
| F16 | - |
| F17 | - |
| F18 | - |
| F19 | - |
| F20 | - |
| F21 | - |
| CB1 | - |
| Реле | |
| K01 | - |
| K02 | - |
| K03 | - |
| K04 | - |
| K05 | - |
