Предохранители и реле Chevrolet Traverse (2009-2017)
Схемы относятся к указанным годам и вариантам Chevrolet Traverse (2009-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Траверс 2009-2017
Предохранители прикуривателя (розетки) в Шевроле Траверс расположены в блоке предохранителей в моторном отсеке (см. предохранители «ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ» (вспомогательное питание), «CIGAR LIGHTER» (прикуриватель), «PWR OUTLET» (розетка питания) и «РР АПО» (розетка питания задних аксессуаров)).
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

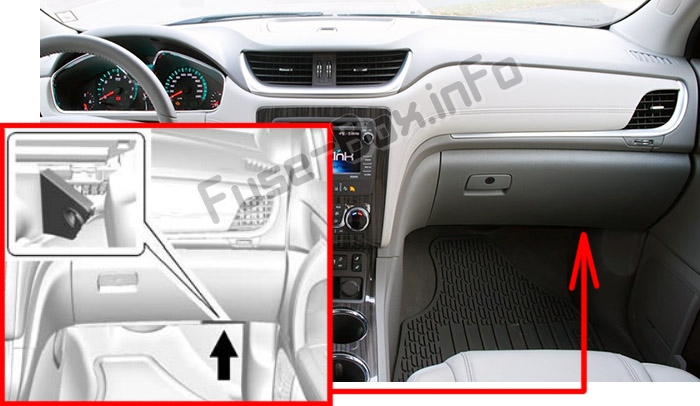

Расположение блока предохранителей
Он расположен под панелью приборов, со стороны пассажира, под крышкой.

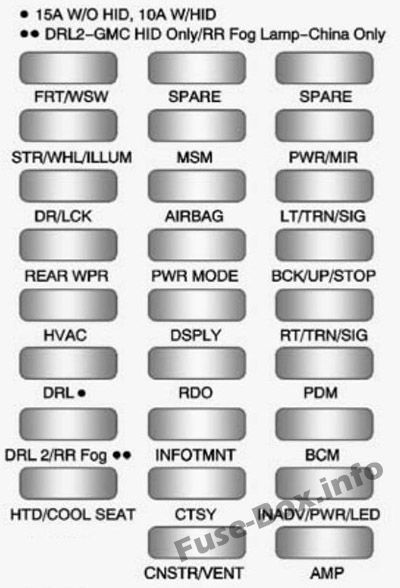

Схема блока предохранителей (2010-2012 гг., сторона предохранителей)
| Name | Описание |
|---|---|
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| AMP | Усилитель |
| НАЗАД/ВВЕРХ/СТОП | Фонарь заднего хода/стоп-сигнал |
| BCM | Модуль управления телом |
| ЦНСТР/ВЕНТ | Вентиляция канистры |
| CTSY | Лампы любезности |
| DR/LCK | Дверные замки |
| DRL | Дневные ходовые огни |
| ДХО 2 | Только GMC HID (при наличии)/Задние противотуманные фары — только для Китая |
| ДСПЛИ | Отображать |
| FRT/WSW | Омыватель ветрового стекла |
| HTD/ХОЛОДНОЕ СИДЕНЬЕ | Сиденья с подогревом/охлаждением |
| HVAC | Отопление, вентиляция, кондиционирование |
| НАД/ПИТАНИЕ/СВЕТОДИОД | Непреднамеренный индикатор питания |
| ИНФОРМНТ | Информационно-развлекательная система |
| ЛТ/РН/SIG | Сигнал поворота со стороны водителя |
| MSM | Модуль сиденья с памятью |
| PDM | Зеркала с электроприводом, открывание двери багажного отделения |
| РЕЖИМ ПИТАНИЯ | Режим мощности |
| PWR/МИР | Зеркала с электроприводом |
| RDO | Радио |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| РТ/РН/SIG | Сигнал поворота со стороны пассажира |
| ЗАПАСНОЙ | Запасной |
| СИЛ/БХЛ/ИЛЛУМ | Подсветка рулевого колеса |

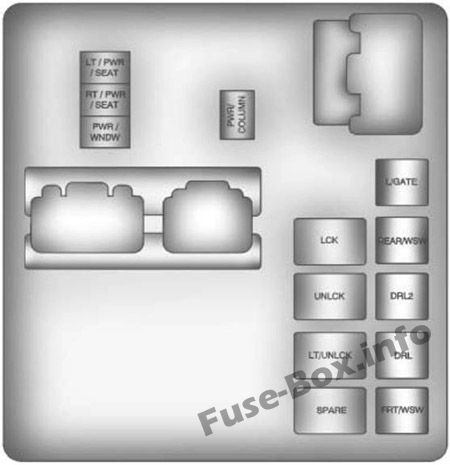

Схема блока предохранителей (2010-2012, сторона реле)
| Реле | Описание |
|---|---|
| ЛТ/ПВР/СИДЕНЬЕ | Реле сиденья с электроприводом со стороны водителя |
| РТ/ПВР/СИДЕНЬЕ | Реле сиденья пассажира с электроприводом |
| PWR/WNDW | Реле Power Windows |
| МОЩНОСТЬ/КОЛОНКА | Реле рулевой колонки с усилителем |
| Л/ВОРОТА | Реле задней двери |
| LCK | Реле блокировки питания |
| ЗАД/ЗЮЗ | Реле омывателя заднего стекла |
| UNLCK | Реле разблокировки питания |
| DRL2 | Реле дневных ходовых огней 2 (при наличии) |
| LT/UNLCK | Реле разблокировки со стороны водителя |
| DRL | Реле дневных ходовых огней (при наличии) |
| ЗАПАСНОЙ | Запасной |
| FRT/WSW | Реле омывателя ветрового стекла |

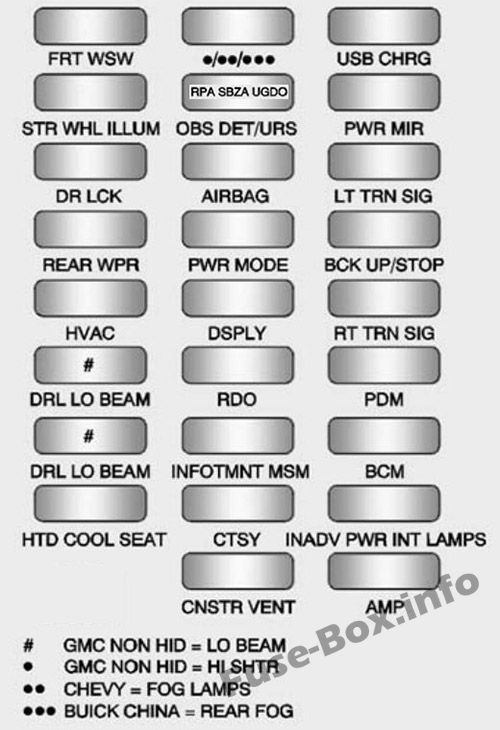

Схема блока предохранителей (2013-2017, сторона предохранителей)
| Name | Описание |
|---|---|
| # | GMC NON HID = ближний свет |
| * | GMC NON HID = высокий затвор |
| ** | Шевроле = противотуманные фары |
| *** | Buick China = Задняя противотуманная фара |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| AMP | Усилитель |
| НАЗАД/СТОП | Фонарь заднего хода/стоп-сигнал |
| BCM | Модуль управления телом |
| ЦНСТР/ВЕНТ | Вентиляция канистры |
| CTSY | Лампы любезности |
| ДР ЛСК | Дверные замки |
| ДХО/LO BEAM | Реле дневных ходовых огней/реле фар ближнего света |
| ДСПЛИ | Отображать |
| ФРТ ЗЮЗ | Омыватель ветрового стекла |
| HTD/ХОЛОДНОЕ СИДЕНЬЕ | Сиденья с подогревом/охлаждением |
| HVAC | Отопление, вентиляция, кондиционирование |
| ЛАМПЫ INADV PWR INT | Непреднамеренное включение/выключение ламп внутреннего освещения |
| ИНФОТМНТ/МСМ | Информационно-развлекательный модуль/модуль сиденья с памятью |
| LT TRN SIG | Сигнал поворота со стороны водителя |
| ОБС ДЭТ/УРС (2014-2017) | Система помощи при парковке сзади/предупреждение о боковой слепой зоне/предупреждение о лобовом столкновении/универсальная дистанционная система |
| РПА/СБЗА/УГДО (2013) | Система помощи при парковке сзади/предупреждение о боковой слепой зоне/универсальное устройство открывания гаражных ворот |
| PDM | Зеркала с электроприводом, открывание двери багажного отделения |
| РЕЖИМ ПИТАНИЯ | Режим мощности |
| PWR МИР | Зеркала с электроприводом |
| RDO | Радио |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| РТ ТРН СИГ | Сигнал поворота со стороны пассажира |
| STR WHL ILLUM | Подсветка рулевого колеса |
| USB CHRG | 2014-2017: USB-зарядка |

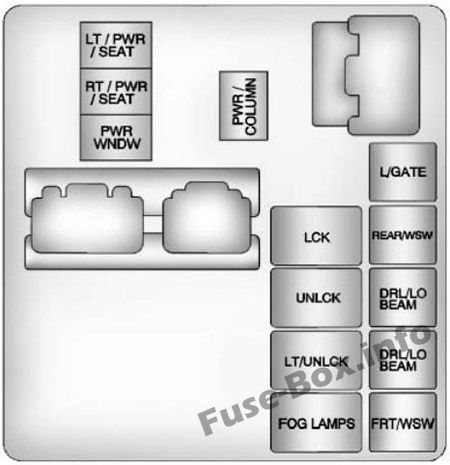

Схема блока предохранителей (2013-2017, сторона реле)
| Реле | Описание |
|---|---|
| ЛТ/ПВР/СИДЕНЬЕ | Реле левого сиденья с электроприводом |
| РТ/ПВР/СИДЕНЬЕ | Реле правого сиденья с электроприводом |
| PWR/WNDW | Реле стеклоподъемников |
| МОЩНОСТЬ/КОЛОНКА | Реле усилителя рулевой колонки |
| Л/ВОРОТА | Реле задней двери |
| LCK | Реле блокировки питания |
| ЗАД/ЗЮЗ | Реле омывателя заднего стекла |
| UNLCK | Реле разблокировки питания |
| ДХО/LO BEAM | Реле дневных ходовых огней/реле ближнего света фар |
| LT/UNLCK | Левое реле разблокировки |
| ДХО/LO BEAM | Реле дневных ходовых огней (при наличии) |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Реле противотуманных фар |
| FRT/WSW | Реле омывателя ветрового стекла |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

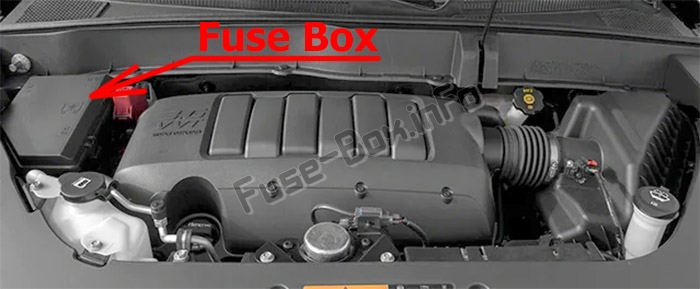

Расположение блока предохранителей
Он расположен в моторном отсеке со стороны пассажира.

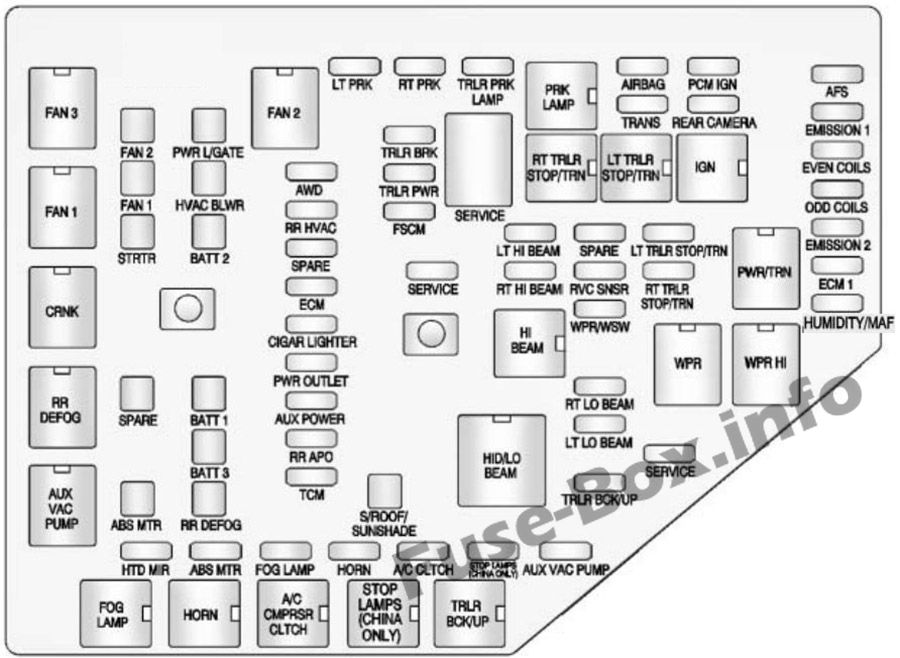

Схема блока предохранителей (2010-2012 гг.)
| Name | Описание |
|---|---|
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| АБС ССО | Антиблокировочная тормозная система (ABS) Двигатель |
| AFS | Адаптивная система переднего освещения |
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC | Вспомогательный вакуумный насос |
| AWD | Система полного привода |
| БАТ 1 | Батарея 1 |
| БАТАРЕЯ 2 | Батарея 2 |
| БАТ 3 | Батарея 3 |
| ЗАЖИГАЛКА | Зажигалка |
| ECM | Модуль управления двигателем |
| ЕСМ 1 | Модуль управления двигателем 1 |
| ЭМИССИЯ 1 | Эмиссия 1 |
| ЭМИССИЯ 2 | Эмиссия 2 |
| ДАЖЕ КАТУШКИ | Даже катушки инжектора |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| FSCM | Модуль управления топливной системой |
| HORN | Horn |
| ХТД МИР | Наружное зеркало заднего вида с подогревом |
| ВЛАЖНОСТЬ/MAF | Датчик влажности/MAF датчик |
| ОВКВ BLWR | Вентилятор отопления, вентиляции и кондиционирования воздуха |
| ДАЛЬНИЙ ЛУЧ | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| ЛТ ПРК | Левый стояночный фонарь |
| ЛТ ТРЛР СТОП/ТРН | Левый стоп-сигнал и указатель поворота прицепа |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки инжектора |
| ПКМ ЗАЖИГАНИЕ | Зажигание модуля управления силовым агрегатом |
| PWR L/ВОРОТ | Задняя дверь с электроприводом |
| ВЫХОД ПИТАНИЯ | Розетка |
| ЗАДНЯЯ КАМЕРА | Задняя камера |
| РР АПО | Задняя розетка для дополнительного оборудования |
| RR DEFOG | Задний обогреватель |
| ОВКВ | Система заднего климат-контроля |
| РТ ДАЛЬНИЙ ЛУЧ | Правая фара дальнего света |
| ЛУЧ ВЕРТ. | Правая фара ближнего света |
| РТ ПРК | Правый стояночный фонарь |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| РВК СНСР | Датчик контроля регулируемого напряжения |
| S/КРЫША/Солнцезащитный козырек | Люк на крыше |
| ОКАЗАНИЕ УСЛУГ | Сервисный ремонт |
| ЗАПАСНОЙ | Запасной |
| Стоп-сигналы (только для Китая) | Стоп-сигналы (только для Китая) |
| STRTR | Стартер |
| TCM | Модуль управления коробкой передач |
| ТРАНС | Передача инфекции |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| ТРЛР БРК | Тормоз прицепа |
| TRLR ФРК ЛАМПА | Стояночные огни прицепа |
| ТРЛР PWR | Мощность прицепа |
| WPR/WSW | Стеклоочиститель/омыватель ветрового стекла |
| Реле | |
| МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC | Вспомогательный вакуумный насос |
| CRNK | Коммутируемая мощность |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР 3 | Охлаждающий вентилятор 3 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| ДАЛЬНИЙ ЛУЧ | Фары дальнего света |
| HID/LO BEAM | Фары ближнего света с разрядкой высокой интенсивности (HID) |
| HORN | Horn |
| IGN | Зажигание Основное |
| ЛТ ТРЛР СТОП/ТРН | Левый стоп-сигнал и указатель поворота прицепа |
| ФРК ЛАМПА | Парковая лампа |
| PWR/ТРН | Силовой агрегат |
| RR DEFOG | Обогрев заднего стекла |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| Стоп-сигналы (только для Китая) | Стоп-сигналы (только для Китая) |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| WPR | Стеклоочиститель |
| WPR привет | Стеклоочиститель на высокой скорости |

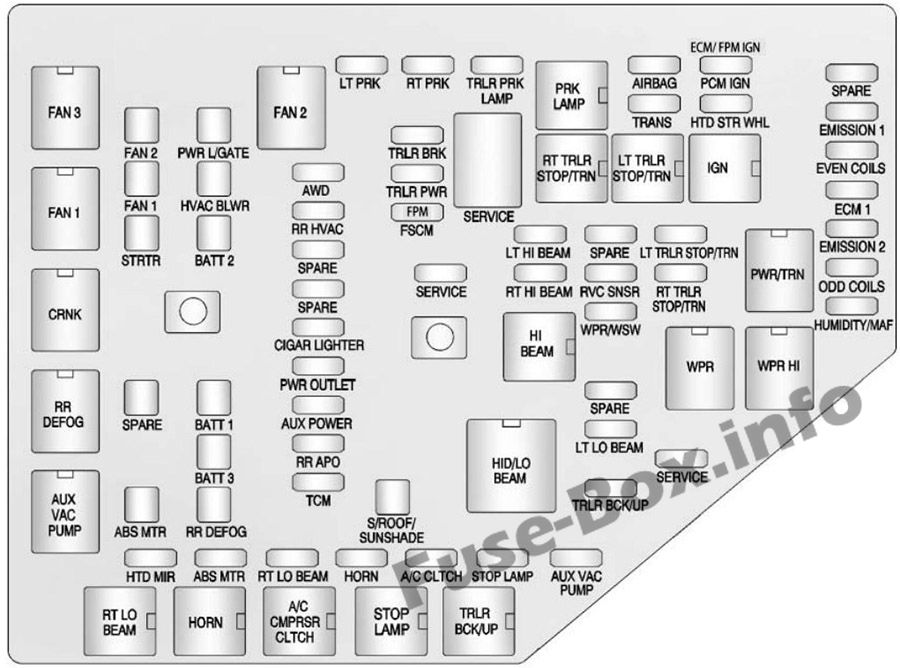

Схема блока предохранителей (2013-2017 гг.)
| Name | Описание |
|---|---|
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| АБС ССО | Антиблокировочная тормозная система (ABS) Двигатель |
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC | Вспомогательный вакуумный насос |
| AWD | Система полного привода |
| БАТ 1 | Батарея 1 |
| БАТАРЕЯ 2 | Батарея 2 |
| БАТ 3 | Батарея 3 |
| ЗАЖИГАЛКА | Зажигалка |
| ECM | Модуль управления двигателем |
| ЕСМ 1 | Модуль управления двигателем 1 |
| ЗАЖИГАНИЕ ECM/FPM | Модуль управления двигателем/модуль управления топливным насосом, зажигание |
| ЭМИССИЯ 1 | Эмиссия 1 |
| ЭМИССИЯ 2 | Эмиссия 2 |
| ДАЖЕ КАТУШКИ | Даже катушки инжектора |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| FSCM | Модуль управления топливной системой |
| FPM | Блок питания топливного насоса |
| HORN | Horn |
| ХТД МИР | Наружное зеркало заднего вида с подогревом |
| HTD STR WHL | Рулевое колесо с подогревом |
| ВЛАЖНОСТЬ/MAF | Датчик влажности/MAF датчик |
| ОВКВ BLWR | Вентилятор отопления, вентиляции и кондиционирования воздуха |
| ДАЛЬНИЙ ЛУЧ | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| ЛТ ПРК | Левый стояночный фонарь |
| ЛТ ТРЛР СТОП/ТРН | Левый стоп-сигнал и указатель поворота прицепа |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки инжектора |
| ПКМ ЗАЖИГАНИЕ | Зажигание модуля управления силовым агрегатом |
| PWR L/ВОРОТ | Задняя дверь с электроприводом |
| ВЫХОД ПИТАНИЯ | Розетка |
| РР АПО | Задняя розетка для дополнительного оборудования |
| RR DEFOG | Задний обогреватель |
| ОВКВ | Система заднего климат-контроля |
| РТ ДАЛЬНИЙ ЛУЧ | Правая фара дальнего света |
| ЛУЧ ВЕРТ. | Правая фара ближнего света |
| РТ ПРК | Правый стояночный фонарь |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| РВК СНСР | Датчик контроля регулируемого напряжения |
| S/КРЫША/Солнцезащитный козырек | Люк на крыше |
| ОКАЗАНИЕ УСЛУГ | Сервисный ремонт |
| ЗАПАСНОЙ | Запасной |
| СТОП-ЛАМПЫ | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Модуль управления коробкой передач |
| ТРАНС | Передача инфекции |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| ТРЛР БРК | Тормозные фонари прицепа |
| TRLR ФРК ЛАМПА | Стояночные огни прицепа |
| ТРЛР PWR | Мощность прицепа |
| WPR/WSW | Стеклоочиститель/омыватель ветрового стекла |
| Реле | Применение |
| МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC | Вспомогательный вакуумный насос |
| CRNK | Коммутируемая мощность |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР 3 | Охлаждающий вентилятор 3 |
| ДАЛЬНИЙ ЛУЧ | Фары дальнего света |
| HID/LO BEAM | Фары ближнего света с разрядкой высокой интенсивности (HID) |
| HORN | Horn |
| IGN | Зажигание Основное |
| ЛТ ТРЛР СТОП/ТРН | Левый стоп-сигнал и указатель поворота прицепа |
| ФРК ЛАМПА | Парковочный фонарь |
| PWR/ТРН | Силовой агрегат |
| RR DEFOG | Обогрев заднего стекла |
| ЛУЧ ВЕРТ. | Правая фара ближнего света |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| СТОП-СИГНАЛ | Стоп-сигналы |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| WPR | Стеклоочиститель |
| WPR привет | Стеклоочиститель на высокой скорости |
