Предохранители и реле Chevrolet Traverse (2018-2022)
Схемы относятся к указанным годам и вариантам Chevrolet Traverse (2018-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Траверс 2018-2022 гг.
Предохранители прикуривателя (розетки) в Шевроле Траверс являются предохранитель F37 (розетка питания/беспроводное зарядное устройство/аксессуар), автоматический выключатель F42 (дополнительная розетка питания/прикуриватель) в блоке предохранителей на приборной панели и автоматический выключатель CB3 (задний дополнительный разъем питания) в блоке предохранителей в заднем отсеке.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

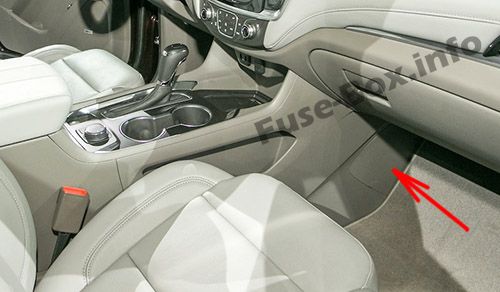

Он находится под панелью приборов со стороны пассажира, за крышкой.

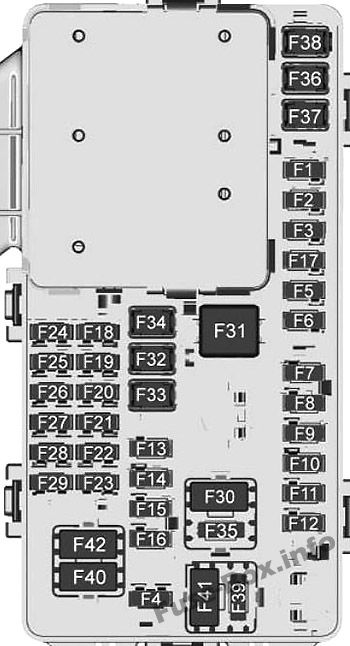

Схема блока предохранителей
| № | Описание |
|---|---|
| F1 | Модуль управления кузовом 6 |
| F2 | Диагностическая ссылка |
| F3 | Электрический замок рулевой колонки |
| F4 | Задний USB |
| F5 | 2021-2022: Задняя солнцезащитная шторка/Парковка/Задний ход/Нейтраль/Драйв/Низкая |
| F6 | Отопление, вентиляция, кондиционирование |
| F7 | Модуль управления кузовом 3 |
| F8 | 2021-2022: Адаптивная система переднего освещения |
| F9 | Правое переднее сиденье с подогревом |
| F10 | Воздушная подушка |
| F11 | 2018–2020 год: электронный прецизионный сдвиг |
| F12 | Усилитель |
| F13 | Модуль управления кузовом 7 |
| F14 | Левое переднее сиденье с подогревом |
| F15 | — |
| F16 | Люк на крыше |
| F17 | Модуль коммуникационного шлюза |
| F18 | 2018-2020: Комбинация приборов 2021-2022: Комбинация приборов/проекционный дисплей |
| F19 | Модуль управления кузовом 1 |
| F20 | Беспроводной зарядный модуль |
| F21 | Модуль управления кузовом 4 |
| F22 | Информационно-развлекательная система |
| F23 | Модуль управления кузовом 2 |
| F24 | 2021-2022: Парковка/Задний ход/Нейтраль/Драйв/Низкая |
| F25 | 2018-2020: Помощь при парковке 2021-2022: Интерфейсная плата системы помощи при парковке/переключения передач |
| F26 | Модуль интеграции связи |
| F27 | видео |
| F28 | Дисплей радио/отопления, вентиляции и кондиционирования воздуха |
| F29 | Радио |
| F30 | Управление на руле |
| F31 | Передний вентилятор |
| F32 | инвертор переменного тока постоянного тока |
| F33 | Водительское сиденье с электроприводом |
| F34 | Пассажирское сиденье с электроприводом |
| F35 | Модуль управления подачей/кузовом 4 |
| F36 | Рулевое управление с электроусилителем |
| F37 | Розетка/беспроводное зарядное устройство/аксессуар |
| F38 | Модуль управления кузовом 8 |
| F39 | 2018-2021: Подсветка кнопок на руле |
| Автоматический выключатель | |
| F40 | — |
| F41 | — |
| F42 | Дополнительная розетка/ прикуриватель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

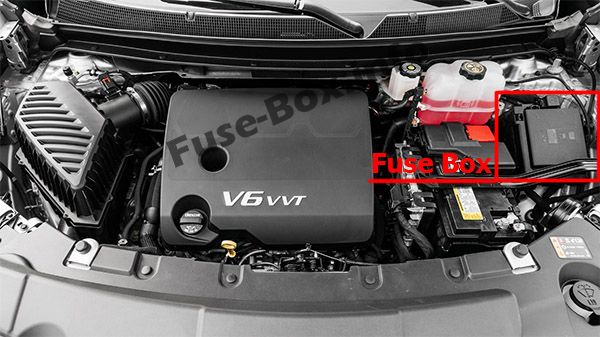

Он расположен в моторном отсеке со стороны водителя.

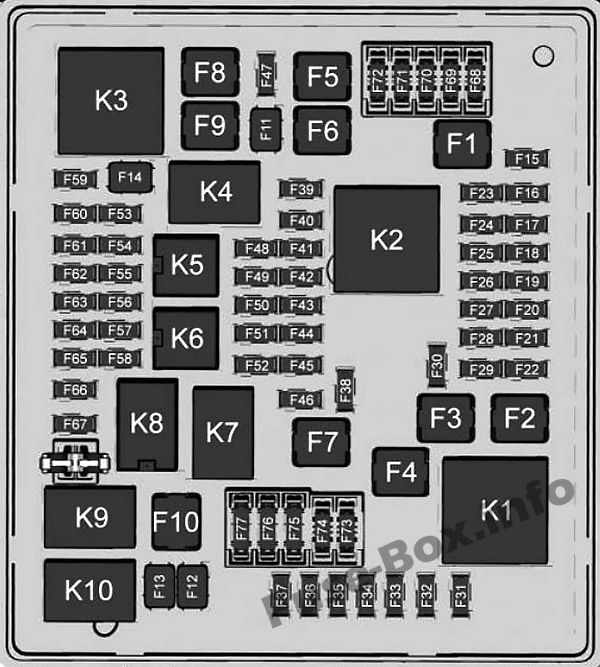

Схема блока предохранителей
| № | Описание |
|---|---|
| F1 | Насос антиблокировочной тормозной системы |
| F2 | Стартер 1 |
| F3 | Трансформатор постоянного тока 1 |
| F4 | — |
| F5 | Трансформатор постоянного тока 2 |
| F6 | — |
| F7 | — |
| F8 | — |
| F9 | Вакуумный насос |
| F10 | Передний стеклоочиститель |
| F11 | — |
| F12 | — |
| F13 | Стартер 2 |
| F14 | — |
| F15 | Задний стеклоочиститель |
| F16 | — |
| F17 | — |
| F18 | — |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Электронный модуль управления тормозом |
| F23 | Парковочные/прицепные фонари |
| F24 | Правый стоп-сигнал/поворотник прицепа |
| F25 | Блокировка рулевой колонки |
| F26 | — |
| F27 | Левый стоп-сигнал/поворотник прицепа |
| F28 | — |
| F29 | — |
| F30 | Насос омывателя |
| F31 | — |
| F32 | Левая фара ближнего света |
| F33 | Передние противотуманные фары |
| F34 | Horn |
| F35 | — |
| F36 | — |
| F37 | Правая фара ближнего света |
| F38 | Электродвигатель автоматического корректора фар (при наличии) |
| F39 | Модуль управления коробкой передач |
| F40 | Левая задняя шина, центр электрооборудования/зажигание |
| F41 | Приборный щиток |
| F42 | Отопление, вентиляция, кондиционирование |
| F43 | 2018-2020: Проекционный дисплей 2021–2022: Проекционный дисплей/дополнительный дисплей с отражающей подсветкой. |
| F44 | Модуль коммуникационного шлюза/Работа/Запуск (при наличии) |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | — |
| F49 | Внутреннее зеркало заднего вида |
| F50 | 2018-2020: Блок управления топливной системой 2021-2022: Модуль управления топливной системой/интерфейсная плата переключения/работа/запуск |
| F51 | Рулевое колесо с подогревом |
| F52 | Переключатель складывания сидений |
| F53 | 2021-2022: Насос охлаждающей жидкости |
| F54 | 2018-2020: Насос охлаждающей жидкости |
| F55 | Муфта кондиционера |
| F56 | 2018-2020: Встроенный модуль управления шасси |
| F57 | Модуль управления двигателем/зажигание |
| F58 | Модуль управления коробкой передач/зажигание |
| F59 | Аккумулятор модуля управления двигателем |
| F60 | — |
| F61 | 2018: Датчик O2 1/MAF/Aeroshutter. 2019: Датчик O2 1/MAF 2020-2022: Датчик O2 1/поток воздуха |
| F62 | 2018: Модуль управления двигателем — даже 1. 2019-2022: Не используется. |
| F63 | 2018: Датчик O2 2/Канистра/Моторное масло/Турбо. 2019: Не используется. 2020-2022: Датчик О2 2/Канистра/Моторное масло/Турбо |
| F64 | 2018: Модуль управления двигателем — даже 2 2019-2022: Аэрожалюзи |
| F65 | Блок управления двигателем силовой агрегат 1 |
| F66 | Модуль управления двигателем силовой агрегат 2 |
| F67 | Модуль управления двигателем — нечетный |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | — |
| F75 | — |
| F76 | — |
| F77 | — |
| Реле | |
| K1 | Стартер 1 |
| K2 | Запустить/завести |
| K3 | Вакуумный насос |
| K4 | — |
| K5 | Кондиционирование воздуха |
| K6 | 2018-2020: Насос охлаждающей жидкости |
| K7 | Модуль управления двигателем |
| K8 | Складные сиденья |
| K9 | — |
| K10 | Стартер 2 |
Блок предохранителей в заднем отсеке
Блок предохранителей в заднем отсеке
Расположение блока предохранителей

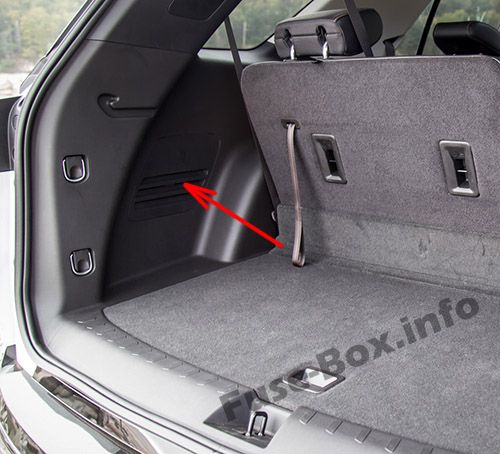

Блок заднего отсека расположен за панелью обшивки со стороны водителя заднего вещевого отсека.

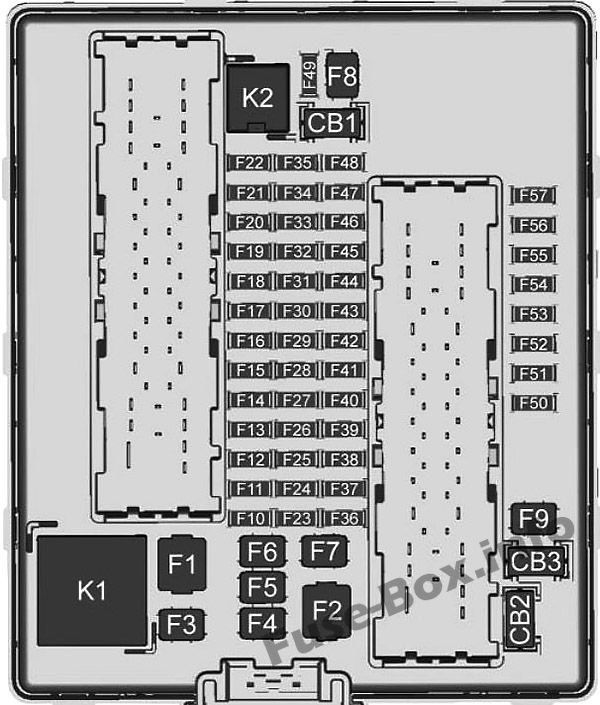

Схема блока предохранителей
| № | Описание |
|---|---|
| F1 | — |
| F2 | Трейлер |
| F3 | Складные сиденья |
| F4 | Задний вентилятор |
| F5 | Управление задним приводом |
| F6 | — |
| F7 | Правое окно |
| F8 | Задний обогреватель |
| F9 | Левое окно |
| F10 | — |
| F11 | Трейлер реверс |
| F12 | USB/сиденья третьего ряда |
| F13 | — |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | 2018-2019: Камера. 2020-2022: Датчик качества воздуха |
| F18 | — |
| F19 | 2018-2019: Вентилируемые сиденья. 2020-2022: Вентилируемые сиденья/ Массаж |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | — |
| F24 | поясничный отдел |
| F25 | — |
| F26 | Тормозные фонари прицепа |
| F27 | 2020-2022: Массаж |
| F28 | Пассивный вход/пассивный старт |
| F29 | — |
| F30 | Канистра вентиляция |
| F31 | — |
| F32 | Зеркала с подогревом |
| F33 | USB/сиденья второго ряда |
| F34 | Модуль задней двери |
| F35 | 2018-2020: Блок управления топливной системой 2021-2022: Модуль управления топливной системой/Модуль зоны топливного бака |
| F36 | — |
| F37 | — |
| F38 | Оконный модуль |
| F39 | Задняя застежка |
| F40 | Модуль сиденья с памятью |
| F41 | Автоматический датчик присутствия |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | Мотор задней подъемной двери |
| F46 | Задние сиденья с подогревом |
| F47 | — |
| F48 | — |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | Модуль полуактивной системы демпфирования |
| F53 | — |
| F54 | Внешний объект, вычисляющий удаленную систему/предупреждение о слепой зоне |
| F55 | — |
| F56 | Универсальный механизм открывания гаражных ворот/потолочная консоль |
| F57 | Закрытие без помощи рук |
| Автоматический выключатель | |
| CB1 | — |
| CB2 | — |
| CB3 | Задняя дополнительная розетка питания |
| Реле | |
| K1 | — |
| K2 | — |
