Предохранители и реле Chevrolet Trax (2013-2017)
Схемы относятся к указанным годам и вариантам Chevrolet Trax (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Тракс 2013-2017
Предохранители прикуривателя (розетки) в Chevrolet Trax являются предохранители №21 (розетка переменного тока), №22 (розетка прикуривателя/постоянного тока) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

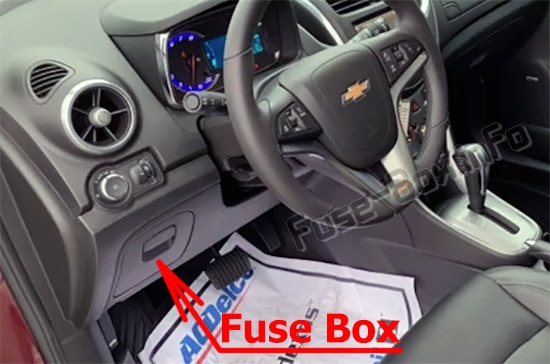

Расположение блока предохранителей
Он расположен на нижней стороне приборной панели со стороны водителя, за вещевым отсеком слева от рулевого колеса.

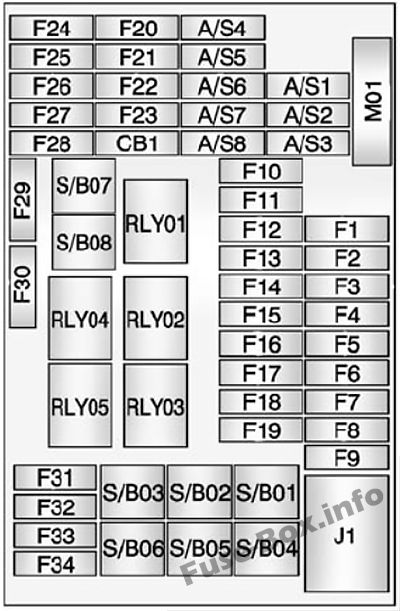

Схема блока предохранителей
| № | Применение |
|---|---|
| Мини-предохранители | |
| 1 | Модуль управления кузовом 1 |
| 2 | Модуль управления кузовом 2 |
| 3 | Модуль управления кузовом 3 |
| 4 | Модуль управления кузовом 4 |
| 5 | Модуль управления кузовом 5 |
| 6 | Модуль управления кузовом 6 |
| 7 | Модуль управления кузовом 7 |
| 8 | Модуль управления кузовом 8 |
| 9 | Дискретный логический выключатель зажигания |
| 10 | Батарея диагностического модуля датчиков |
| 11 | Разъем канала передачи данных |
| 12 | Отопление, вентиляция и кондиционирование MDL |
| 13 | Реле задней двери |
| 14 | Модуль УПА |
| 15 | Внутреннее зеркало заднего вида |
| 16 | Не используется |
| 17 | Переключатель стеклоподъемника водителя |
| 18 | Датчик дождя |
| 19 | Регулируемый контроль напряжения модуля управления кузовным оборудованием |
| 20 | Подсветка переключателя на рулевом колесе |
| 21 | Розетка для дополнительного оборудования кондиционера |
| 22 | Розетка для прикуривателя/аксессуара постоянного тока |
| 23 | Запасной |
| 24 | Запасной |
| 25 | Запасной |
| 26 | Автоматический дисплей обнаружения присутствия СДМ РЦ |
| 27 | Модуль IPC/Компас |
| 28 | Переключатель фар/преобразователь постоянного тока/переключатель сцепления |
| 29 | Запасной |
| 30 | Запасной |
| 31 | МПК Батарея |
| 32 | Радио/перезвон |
| 33 | Отображать |
| 34 | OnStar (при наличии)/VLBS |
| Предохранители S/B | |
| 1 | ПТК 1 |
| 2 | ПТК 2 |
| 3 | Передний электродвигатель стеклоподъемника |
| 4 | Задний электродвигатель стеклоподъемника |
| 5 | Реле логистического режима |
| 6 | Запасной |
| 7 | Передние электрические стеклоподъемники |
| 8 | Задние электрические стеклоподъемники |
| Автоматический выключатель | |
| CB1 | Запасной |
| Миди Фьюз | |
| M01 | PTC |
| Реле | |
| RLY01 | Аксессуар/сохраненная мощность аксессуара |
| RLY02 | Задняя дверь |
| RLY03 | Запасной |
| RLY04 | Реле вентилятора |
| RLY05 | Логистический режим |
| Основной разъем | |
| J1 | ГЛАВНЫЙ РАЗЪЕМ ПИТАНИЯ IEC |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

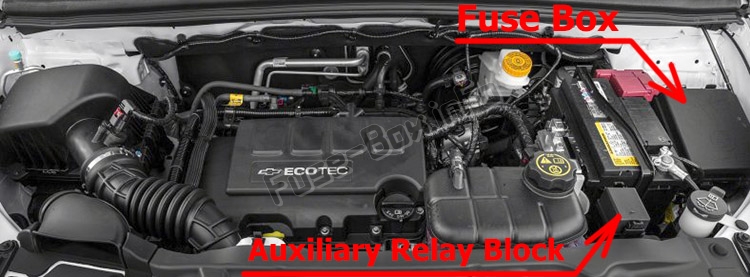

Расположение блока предохранителей
Он расположен в моторном отсеке со стороны водителя.

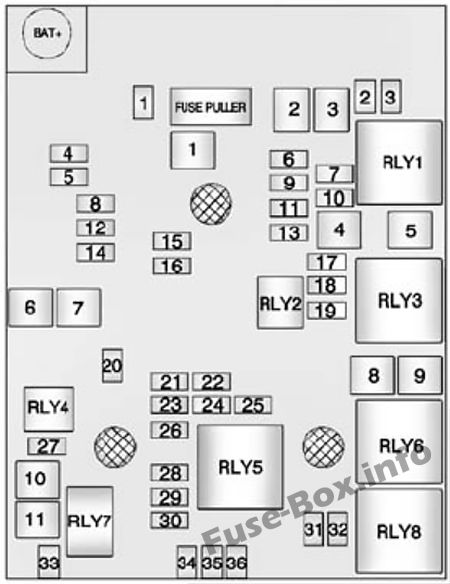

Схема блока предохранителей
| № | Применение |
|---|---|
| Мини-предохранители | |
| 1 | Люк на крыше |
| 2 | Переключатель наружного зеркала заднего вида |
| 3 | Соленоид вентиляции канистры (только 1 4 л) |
| 4 | Не используется |
| 5 | Электронный клапан модуля управления тормозом |
| 6 | 2013: ИБС |
| 7 | Не используется |
| 8 | Батарея модуля управления коробкой передач |
| 9 | Не используется |
| 10 | Модуль управления топливной системой R/C (только 1,4 л)/регулировка фар |
| 11 | Задний стеклоочиститель |
| 12 | Обогрев заднего стекла |
| 13 | Не используется |
| 14 | Обогрев наружного зеркала заднего вида |
| 15 | Батарея модуля управления топливной системой (только 1,4 л) |
| 16 | Модуль обогрева сиденья |
| 17 | Модуль управления коробкой передач R/C |
| 18 | Модуль управления двигателем R/C |
| 19 | Топливный насос (только 1,8 л) |
| 20 | Не используется |
| 21 | Реле вентилятора (вспомогательный блок предохранителей — реле вентилятора 3 1,4 LV 85 (1,8 л) |
| 22 | Насос холодного пуска (только 1,8 л) |
| 23 | Катушка зажигания/форсунки |
| 24 | Насос омывателя |
| 25 | Не используется |
| 26 | Соленоид продувки адсорбера/соленоид водяного клапана/кислородные датчики – до и после/соленоид перепускной заслонки турбонаддува (1,4 л)/соленоид байпаса турбонаддува (соленоид IMTV 1,4 лв (1,8 л) |
| 27 | Не используется |
| 28 | 2013: Бензин: НЕ ИСПОЛЬЗУЕТСЯ Дизель: ЭБУ ПТ ИГН-3 |
| 29 | Модуль управления двигателем, трансмиссия, зажигание 1/зажигание 2 |
| 30 | Датчик массового расхода воздуха Дизель: ДАТЧИК O2 |
| 31 | Левая фара дальнего света |
| 32 | Правая фара дальнего света |
| 33 | Батарея модуля управления двигателем |
| 34 | Horn |
| 35 | Муфта компрессора кондиционера |
| 36 | Передние противотуманные фары |
| J-образные предохранители | |
| 1 | Электронный насос модуля управления тормозом |
| 2 | Передний стеклоочиститель |
| 3 | Двигатель вентилятора |
| 4 | МЭК кондиционер |
| 5 | Не используется |
| 6 | 2013: Бензин: НЕ ИСПОЛЬЗУЕТСЯ Дизель: ПОДОГРЕВАТЕЛЬ ТОПЛИВА |
| 7 | Не используется |
| 8 | Охлаждающий вентилятор, низкий/средний (1,4 л)/Охлаждающий вентилятор, низкий уровень (1,8 л) |
| 9 | Охлаждающий вентилятор Высокий |
| 10 | 2013: Бензин: ЭВП Дизель: СВЕЧА НАКАЛИВАНИЯ |
| 11 | Соленоид стартера |
| U-микро реле | |
| RLY2 | Топливный насос (только 1,8 л) |
| RLY4 | Запасной |
| HC-микрореле | |
| RLY7 | Стартер |
| Мини-реле | |
| RLY1 | Запустить Крэнк |
| RLY3 | Центральный вентилятор охлаждения (только 1,4 л) |
| RLY5 | Реле силового агрегата |
| RLY8 | Низкий уровень вентилятора охлаждения |
| HC-мини-реле | |
| RLY6 | Охлаждающий вентилятор Высокий |
Вспомогательный релейный блок
| Реле | Применение |
|---|---|
| RLY01 | Электрический вакуумный насос |
| RLY02 | Охлаждение Han Control 1 |
| RLY03 | Управление вентилятором охлаждения 2 |
| RLY04 | Прицеп (только 1,4 л) |
Блок предохранителей в заднем отсеке
Блок предохранителей в заднем отсеке

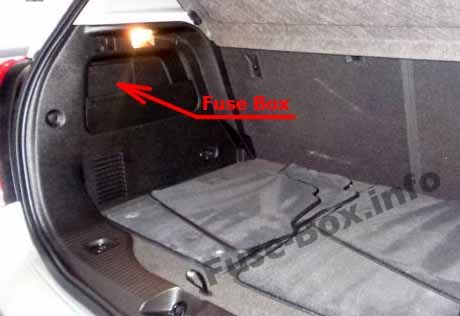

Расположение блока предохранителей
Он расположен за крышкой с левой стороны заднего отсека.

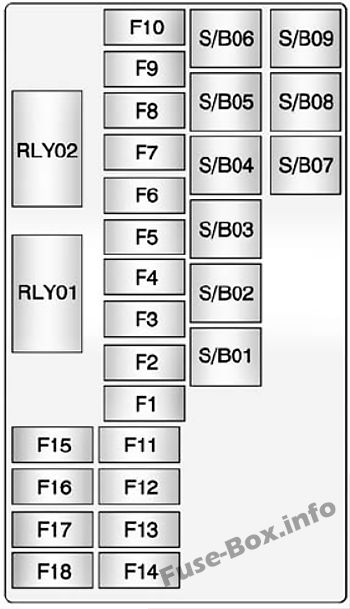

Схема блока предохранителей
| № | Применение |
|---|---|
| Мини-предохранители | |
| 1 | Поясничный переключатель с электроприводом сиденья водителя |
| 2 | Поясничный переключатель с электроприводом пассажирского сиденья |
| 3 | Усилитель |
| 4 | Розетка для прицепа |
| 5 | Модуль полного привода |
| 6 | Модуль автоматического обнаружения присутствия |
| 7 | Запасной/модульный аккумулятор LPG |
| 8 | Габаритные огни прицепа |
| 9 | Запасной |
| 10 | Запасной/боковой модуль оповещения о слепых зонах |
| 11 | Модуль трейлера |
| 12 | Нав Док |
| 13 | Рулевое колесо с подогревом |
| 14 | Розетка для прицепа |
| 15 | Переключатель EVP |
| 16 | Датчик воды в топливе |
| 17 | Внутреннее зеркало заднего вида/регулятор регулируемого напряжения |
| 18 | Запасной/газовый модуль Run/Crank |
| Предохранители S/B | |
| 1 | Переключатель сиденья водителя с электроприводом/модуль памяти |
| 2 | Переключатель сиденья пассажира с электроприводом |
| 3 | Модуль трейлера |
| 4 | инвертор переменного тока постоянного тока |
| 5 | Батарея |
| 6 | Омыватель фар |
| 7 | Запасной |
| 8 | Запасной |
| 9 | Запасной |
| Реле | |
| 1 | Реле зажигания |
| 2 | Реле запуска |
