Предохранители и реле Chevrolet Trax (2018-2022)
Схемы относятся к указанным годам и вариантам Chevrolet Trax (2018-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Быстрый ответ
Как пользоваться схемой Chevrolet Trax (2018-2022)
Ниже собраны расположение блоков, изображения схем и таблицы назначений. Сначала выберите раздел для своего года и исполнения автомобиля, затем сопоставьте номер позиции, заводское обозначение и номинал.
Расположение предохранителей Шевроле Тракс 2018-2022 гг.
Предохранители прикуривателя (розетки) в Chevrolet Trax Это предохранители F21 и F22 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

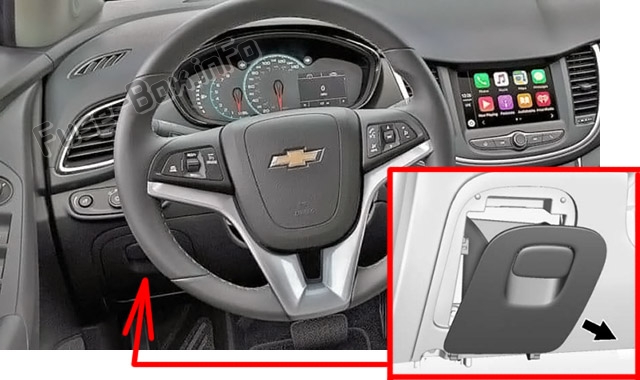

Расположение блока предохранителей
Панель предохранителей расположена со стороны водителя на приборной панели, за вещевым отсеком. Чтобы снять отсек для хранения, откройте отсек и вытащите его.

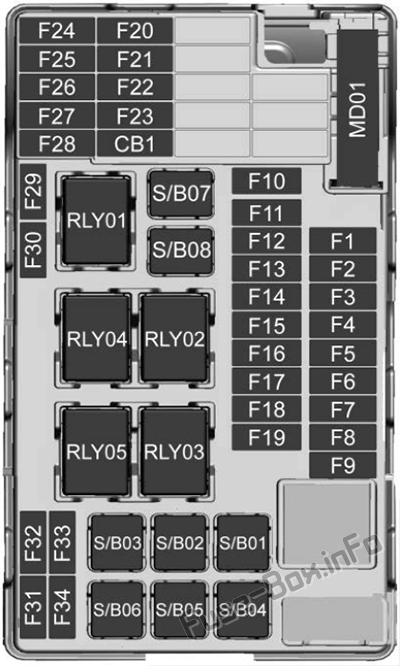

Схема блока предохранителей
| Предохранители | Описание |
|---|---|
| F1 | Модуль управления кузовом 1 |
| F2 | Блок управления кузовом 2 |
| F3 | Модуль управления кузовом 3 |
| F4 | Блок управления кузовом 4 |
| F5 | Модуль управления кузовом 5 |
| F6 | Блок управления кузовом 6 |
| F7 | Модуль управления кузовом 7 |
| F8 | Блок управления кузовом 8 |
| F9 | Выключатель зажигания с дискретной логикой |
| F10 | Батарея диагностического модуля датчиков |
| F11 | Разъем канала передачи данных |
| F12 | Модуль HVAC/ICS |
| F13 | Реле задней двери |
| F14 | Центральный модуль ворот |
| F15 | 2018-2020: Предупреждение о выходе из полосы движения/GENTEX |
| F16 | — |
| F17 | 2018-2020: Электроблокировка рулевой колонки |
| F18 | Модуль помощи при парковке/оповещение о боковой слепой зоне |
| F19 | Модуль управления кузовом/регулятор регулируемого напряжения |
| F20 | Часовая пружина |
| F21 | A/C/Дополнительная розетка/ PRNDM |
| F22 | Вспомогательная розетка питания/постоянный ток спереди |
| F23 | 2018-2020: ОВКВ/МДЛ/ИКУ |
| F24 | — |
| F25 | Модуль OnStar/Эраглонасс |
| F26 | 2018: Рулевое колесо с подогревом. 2019-2021: Электрический вакуумный насос |
| F27 | 2018-2020: Комбинация приборов/дополнительный отопитель/дополнительный виртуальный дисплей 2021-2022: Комбинация приборов |
| F28 | 2018-2020: трейлер 2 |
| F29 | 2018-2020: Информационно-развлекательная система |
| F30 | 2018-2020: постоянный ток 400 Вт |
| F31 | Аккумулятор модуля комбинации приборов |
| F32 | Аудиомодуль Silver Box/Навигация |
| F33 | 2018-2020: трейлер 1 |
| F34 | Пассивный вход/пассивный старт |
| Миди-предохранители | |
| M01 | 2018-2020: Положительный температурный коэффициент |
| Предохранители S/B | |
| С/Б01 | 2018: Пассажирское сиденье с электроприводом 1 2019-2020: Охлаждение силового агрегата – 1 2021-2022: Дополнительный отопитель HVAC – 1 |
| С/Б02 | 2018: Не используется. 2019-2020: Охлаждение силового агрегата – 2 2021-2022: Дополнительный обогреватель HVAC – 2 |
| S/B03 | Передние электрические стеклоподъемники |
| S/B04 | Задние электрические стеклоподъемники |
| С/Б05 | Реле логистического режима/ DC DC 400W |
| С/Б06 | Водительское сиденье с электроприводом |
| S/B07 | — |
| С/Б08 | 2018-2020: Интерфейсный модуль прицепа |
| Автоматический выключатель | |
| CB1 | — |
| Реле | |
| RLY01 | Аксессуар/сохраненная мощность аксессуара |
| RLY02 | Задняя дверь |
| RLY03 | — |
| RLY04 | воздуходувка |
| RLY05 | Логистический режим |
Блок предохранителей в моторном отсеке

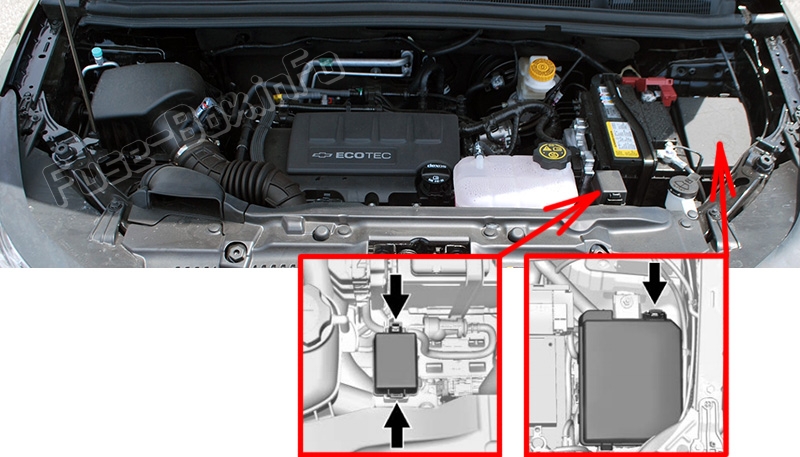

Расположение блока предохранителей
Чтобы снять крышку блока предохранителей, сожмите защелку и поднимите ее.

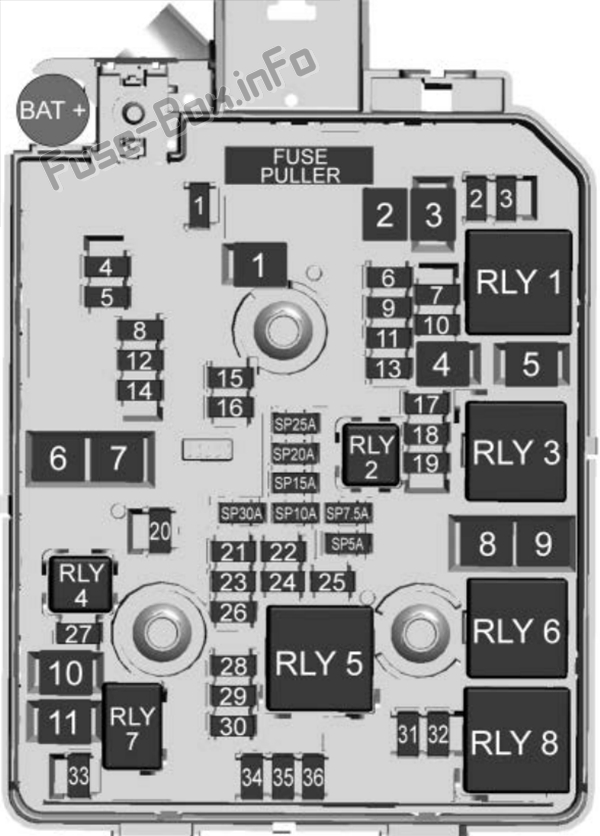

Схема блока предохранителей
| № | Описание |
|---|---|
| Мини-предохранители | |
| 1 | Люк на крыше |
| 2 | 2018-2020: Переключатель наружных зеркал заднего вида/ Стеклоподъемники со стороны водителя/ Датчик дождя/ Универсальное устройство открывания гаражных ворот 2021-2022: Переключатель наружных зеркал заднего вида/стеклоподъемник со стороны водителя/датчик дождя |
| 3 | Соленоид вентиляции канистры |
| 4 | — |
| 5 | Клапан электронного блока управления тормозом |
| 6 | 2018-2020: Интеллектуальный датчик батареи |
| 7 | 208-2021: Электроблокировка рулевой колонки |
| 8 | Модуль управления коробкой передач/FICM |
| 9 | Модуль автоматического определения присутствия |
| 10 | 2018-2020: Переключатель корректора фар/ Электродвигатель корректора фар/ Камера заднего вида/ Внутреннее зеркало заднего вида 2021: Камера заднего вида/внутреннее зеркало заднего вида 2022: Камера заднего вида |
| 11 | Задний стеклоочиститель |
| 12 | Обогрев заднего стекла |
| 13 | Поясничный переключатель питания |
| 14 | Обогрев наружного зеркала заднего вида |
| 15 | Батарея модуля управления топливной системой |
| 16 | Модуль обогрева сиденья/модуль памяти |
| 17 | 2018-2020: преобразователь постоянного тока TIM DC / модуль управления топливной системой RC / модуль компаса 2021: Модуль управления топливной системой RC/Blow byheater 2022: Модуль управления топливной системой RC |
| 18 | Модуль управления двигателем RC/ Модуль управления трансмиссией RC/ FICM RC |
| 19 | 2018-2020: Топливный насос |
| 20 | — |
| 21 | Реле вентилятора (вспомогательный BEC) |
| 22 | — |
| 23 | Катушка зажигания/ Катушка форсунки |
| 24 | Насос омывателя |
| 25 | 2018-2020: Автоматический корректор фар |
| 26 | EMS Вар 1 |
| 27 | — |
| 28 | 2021-2022: Зажигание 3 |
| 29 | Блок управления двигателем, трансмиссия/зажигание 1/зажигание 2 |
| 30 | EMS Вар 2 |
| 31 | Левая фара дальнего света |
| 32 | Правая фара дальнего света |
| 33 | Аккумулятор модуля управления двигателем |
| 34 | Horn |
| 35 | Муфта кондиционера |
| 36 | 2018-2020: Передние противотуманные фары |
| J-образные предохранители | |
| 1 | Насос электронного модуля управления тормозной системой |
| 2 | Передний стеклоочиститель |
| 3 | Вентилятор линейного силового модуля |
| 4 | МЭК РЦ |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Вентилятор охлаждения низкий-средний |
| 9 | Вентилятор охлаждения - высокий |
| 10 | 2018-2021: исполнительный вице-президент |
| 11 | соленоид стартера |
| U-микро реле | |
| 2 | 2018-2021: Топливный насос |
| 4 | — |
| HC-микрореле | |
| 7 | Стартер |
| Мини-реле | |
| 1 | Запустить/завести |
| 3 | Охлаждающий вентилятор — средний |
| 4 | — |
| 5 | Реле силового агрегата |
| 8 | Вентилятор охлаждения – низкий |
| HC-мини-реле | |
| 6 | Вентилятор охлаждения - высокий |

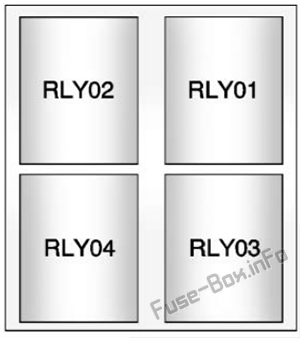

Вспомогательный релейный блок
| Реле | Применение |
|---|---|
| 01 | 2018-2020: Электрический вакуумный насос |
| 02 | Управление вентилятором охлаждения 1 |
| 03 | Управление вентилятором охлаждения 2 |
| 04 | 2018-2020: Прицеп (только 1,4 л) |
Блок предохранителей в заднем отсеке

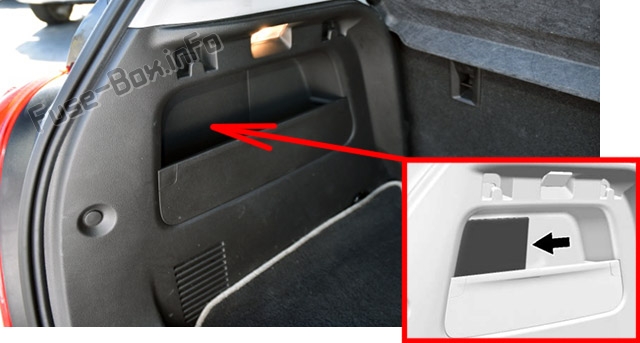

Расположение блока предохранителей
Он расположен за крышкой с левой стороны заднего отсека.

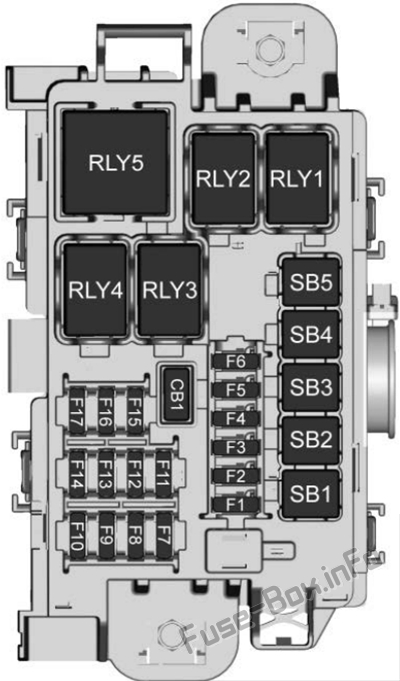

Схема блока предохранителей
| Предохранители | Описание |
|---|---|
| F1 | 2018-2020: Усилитель звука |
| F2 | Модуль управления задним приводом |
| F3 | — |
| F4 | — |
| F5 | — |
| F6 | — |
| F7 | — |
| F8 | — |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | — |
| F13 | |
| F14 | — |
| F15 | _ |
| F16 | — |
| F17 | — |
| Предохранители S/B | |
| S/B1 | 2018-2020: DC-DC трансформатор 400Вт |
| S/B2 | 2018-2020: DC-DC трансформатор 400Вт |
| S/B3 | Модуль инвертора постоянного/переменного тока |
| S/B4 | — |
| S/B5 | — |
| Реле | |
| RLY01 | — |
| RLY02 | — |
| RLY03 | — |
| RLY04 | — |
| RLY05 | — |
| Автоматические выключатели | |
| CB1 | — |
Безопасная диагностика
Частые вопросы о предохранителях Chevrolet Trax (2018-2022)
Ответы помогают выбрать нужную таблицу и избежать опасной замены «наугад». Точный номер элемента всегда сверяйте с разделом для своего года и исполнения.
Где находятся блоки предохранителей Chevrolet Trax (2018-2022)?
На странице разобраны салонный, моторный и задний блоки. Начните со схемы расположения, затем откройте таблицу именно того блока, к которому относится неисправная цепь.
Как выбрать схему для нужного года выпуска?
Материал рассчитан на Chevrolet Trax 2018-2022 годов. Внутри страницы годы и варианты разделены заголовками. Сверьте год, рынок, двигатель и обозначения на крышке блока: комплектация и дата производства могут менять состав цепей.
Как найти предохранитель прикуривателя или розетки?
Ищите в таблицах штатные обозначения CIGAR, CIG, P/OUTLET, POWER OUTLET или 12V SOCKET. Если розеток несколько, у них могут быть отдельные позиции. Номер и номинал берите только из подходящей вашему автомобилю таблицы.
Как найти цепь топливного насоса, фар или вентилятора?
Ориентируйтесь не только на русский перевод, но и на заводскую маркировку: FUEL PUMP, H/LAMP, BLOWER, COOLING FAN и близкие обозначения. Для управляемой цепи дополнительно проверьте реле, если оно указано на схеме.
Можно ли поставить предохранитель большего номинала?
Нет. Более высокий номинал может не отключить цепь при перегрузке и привести к перегреву проводки. Используйте предохранитель того же типа и номинала, который указан на крышке блока или в подходящей таблице.
Почему схема в автомобиле отличается от страницы?
Различия возможны из-за рынка поставки, двигателя, комплектации, рестайлинга и даты производства. При расхождении приоритет имеют маркировка на крышке блока и руководство именно для вашего VIN.
Что делать, если новый предохранитель сразу перегорел?
Не устанавливайте следующий предохранитель многократно. Повторное перегорание указывает на короткое замыкание, перегрузку или неисправность потребителя. Отключите проблемную цепь и найдите причину до новой замены.
Как безопасно проверить предохранитель?
Выключите зажигание и потребители, найдите нужную позицию по схеме и проверьте плавкую вставку или непрерывность мультиметром. Не замыкайте контакты проволокой. Силовые цепи и незнакомые высоковольтные системы лучше поручить автоэлектрику.
