Предохранители и реле Chevrolet Uplander (2005-2009)
Схемы относятся к указанным годам и вариантам Chevrolet Uplander (2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Uplander 2005-2009 гг.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

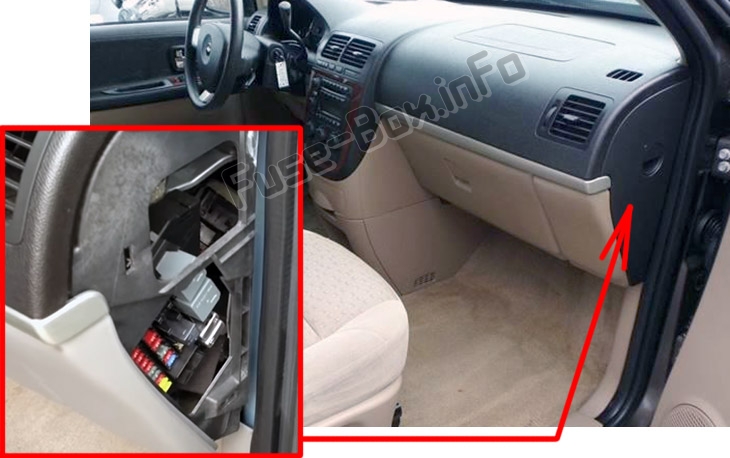

Расположение блока предохранителей
Он расположен со стороны пассажира на панели приборов, за крышкой.

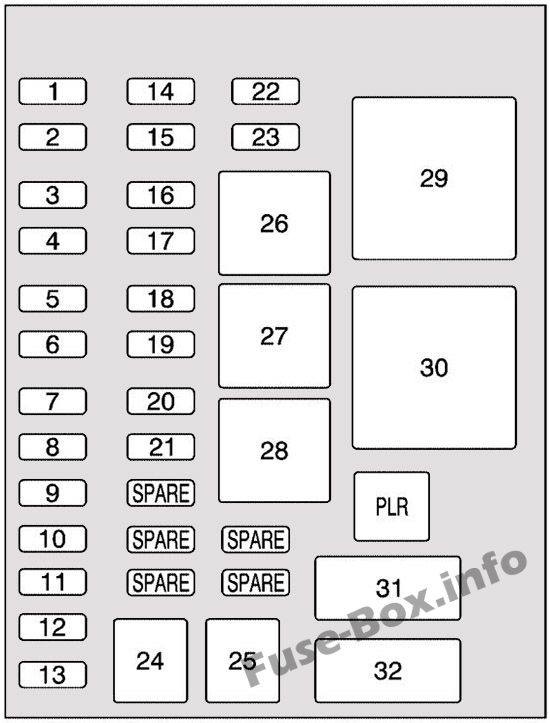

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Багажник, дверные замки |
| 2 | Электронный контроль уровня |
| 3 | Задний стеклоочиститель |
| 4 | Радиоусилитель, DVD-плеер |
| 5 | Внутренние лампы |
| 6 | OnStar |
| 7 | Модуль бесключевого доступа |
| 8 | Кластер, Отопление, Вентиляция, Кондиционирование |
| 9 | Круизный переключатель |
| 10 | Подсветка рулевого колеса |
| 11 | Силовое зеркало |
| 12 | Стоп-сигнал, поворотники |
| 13 | Сиденья с подогревом |
| 14 | Пустой |
| 15 | Электронный контроль уровня |
| 16 | Зеркало с подогревом |
| 17 | Центральный высокий стоп-сигнал, фонари заднего хода |
| 18 | Пустой |
| 19 | Соленоид вентиляции канистры |
| 20 | Парковые лампы |
| 21 | Раздвижная дверь с электроприводом |
| 22 | Пустой |
| 23 | Пустой |
| 24 | Левая сдвижная дверь с электроприводом |
| 25 | Правая сдвижная дверь с электроприводом |
| Реле | |
| 26 | Пустой |
| 27 | Пустой |
| 28 | Парковые огни, задние фонари |
| 29 | Сохраненная мощность аксессуаров |
| 30 | Задняя защита от запотевания |
| Автоматический выключатель | |
| 31 | Сиденья с электроприводом |
| 32 | Стеклоподъемник |
| PLR | Съемник предохранителей |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

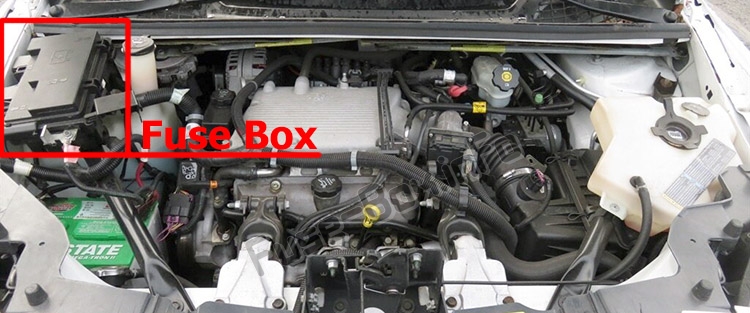

Расположение блока предохранителей
Он расположен со стороны пассажира в моторном отсеке.

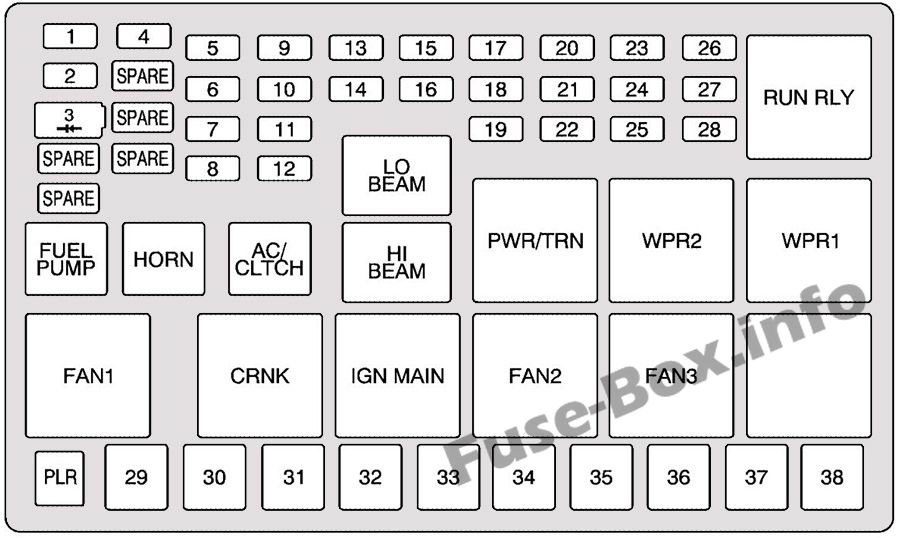

Схема блока предохранителей
| №/Имя | Применение |
|---|---|
| 1 | Правый дальний свет |
| 2 | Топливный насос |
| 3 | Диод |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| 4 | Левый дальний свет |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| 5 | Не используется |
| 6 | Муфта кондиционера |
| 7 | Horn |
| 8 | Левый ближний свет |
| 9 | Модуль управления силовым агрегатом, электронное управление дроссельной заслонкой |
| 10 | Не используется |
| 11 | Соленоид коробки передач |
| 12 | Правый ближний свет |
| 13 | Антиблокировочная тормозная система |
| 14 | Зажигание модуля управления силовым агрегатом |
| 15 | Электронное зажигание |
| 16 | Топливный инжектор |
| 17 | Климат-контроль, RPA, круиз-контроль |
| 18 | Электронное управление дроссельной заслонкой |
| 19 | Датчик двигателя, испаритель |
| 20 | Воздушная подушка |
| 21 | Не используется |
| 22 | 2005-2006: Выбросы, полный привод 2007-2008: Не используется |
| 23 | Вспомогательная мощность |
| 24 | Омыватель ветрового стекла |
| 25 | Преобразователь переменного/постоянного тока |
| 26 | Задний вентилятор |
| 27 | Передний вентилятор |
| 28 | Передний стеклоочиститель |
| J-образные предохранители | |
| 29 | Вентилятор 1 |
| 30 | Соленоид стартера |
| 31 | Электродвигатель антиблокировочной тормозной системы |
| 32 | Пустой |
| 33 | Вентилятор 2 |
| 34 | Передний вентилятор высокий |
| 35 | Основной аккумулятор 3 |
| 36 | Задний обогреватель |
| 37 | Основной аккумулятор 2 |
| 38 | 2005: Основная батарея 1 2006-2008: запасной |
| Реле | |
| БЕГИ | Стартер |
| LO BEAM | Ближний свет |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| HORN | Horn |
| AC/МУФТА | Муфта кондиционера |
| ДАЛЬНИЙ ЛУЧ | Дальний свет |
| PWR/ТРН | Силовой агрегат |
| WPR2 | Дворник 2 |
| WPR1 | Стеклоочиститель 1 |
| ВЕНТИЛЯТОР 1 | Вентилятор 1 |
| CRNK | Крэнк |
| ЗАЖИГАНИЕ ГЛАВНОЕ | Зажигание Основное |
| FAN2 | Вентилятор 2 |
| FAN3 | Вентилятор 3 |
| ПУСТОЙ | Не используется |
| PLR | Съемник предохранителей |
