Предохранители и реле Chevrolet Venture (1997-2005)
Схемы относятся к указанным годам и вариантам Chevrolet Venture (1997-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Chevrolet Venture 1997-2005 гг.
Предохранители прикуривателя (розетка)находятся в блоке предохранителей панели приборов. 1997–1999 гг. — см. предохранители «СИГАРА/DLC» (прикуриватель), «FRT PWR SCKT» (корпус передней штепсельной вилки) и «RR PWR SCKT» (корпус задней штепсельной вилки)). 2000-2005 гг. — см. предохранители «CIGAR/DIC/APO FRT» (прикуриватель, передние вспомогательные розетки) и «RR PWR SCKT» (корпус задней штепсельной вилки).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

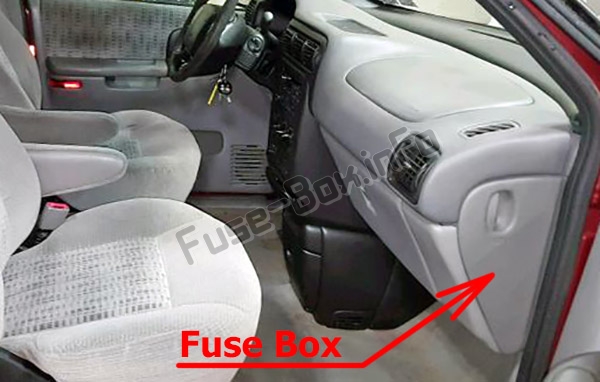

Приборная доска
Блок предохранителей расположен со стороны пассажира на панели приборов, за крышкой.

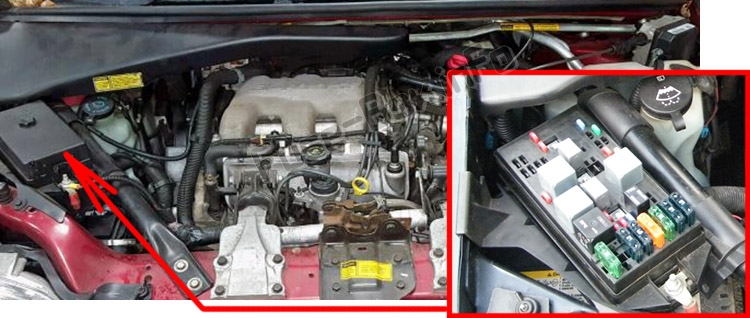

Моторного отсека
Блок предохранителей расположен со стороны пассажира в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
1997

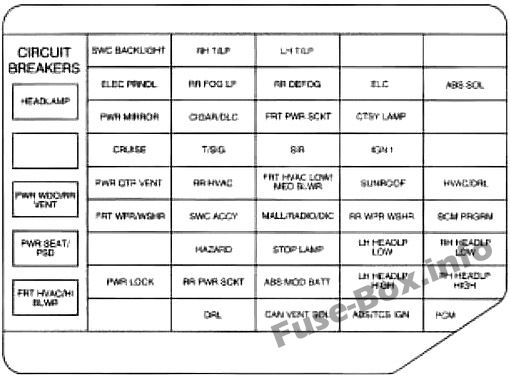

Приборная доска
| Name | Применение |
|---|---|
| АБС лей батт | Электронный модуль управления тормозным усилием (EBTCM) |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| АБС/TCS ЗАЖИГАНИЕ | Электронное реле управления тормозом и EBTCM |
| ПРОГРАММА BCM | Модуль управления кузовным оборудованием (BCM) |
| СИГАРА/DLC | Прикуриватель и разъем для передачи данных (DLC) |
| ЛАМПА CTSY | BCM |
| DRL | Модуль управления ДХО |
| ELC | Электронный контроль уровня (ELC), воздушный компрессор и реле ELC |
| ЭЛЕКТРИЧЕСКИЙ ПРНДЛ | Кластер инструментов к индикаторам PRNDL |
| FRT HVAC LOW/MED BLWR | Управление обогревателем-кондиционером |
| FRT PWR SCKT | Корпус вилки переднего электрического аксессуара |
| FRT WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| ОПАСНОСТЬ | Переключатель сигнала поворота |
| ОВКВ/ДРЛ | Электродвигатель рециркуляции воздуха, модуль управления ДХО, управление отопителем/кондиционером, датчик температуры двери (передний) и реле обогревателя заднего стекла |
| IGN 1 | Датчик ELC, BCM, модуль привода электронной контрольной лампы управления тормозной системой, комбинация приборов, электродвигатель привода задней боковой двери, стеклоочиститель заднего стекла и многофункциональный переключатель (переключатель противотуманных фар/переключатель включения TCS) и переключатель стоп-сигнала/муфты гидротрансформатора (TCC) |
| МОЛЛ/РАДИОДИК | BCM, информационный дисплей водителя, радиоприемник и усилитель заднего динамика радиоприемника |
| PCM | ГЛАВНОЕ реле IGN и ПК |
| PSD | Электродвигатель привода задней боковой двери |
| БЛОКИРОВКА ПИТАНИЯ | BCM |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| PWR QTR ВЕНТИЛЯЦИЯ | Освещение салона и многофункциональный переключатель (переключатель вентиляции) |
| ОВКВ | Электродвигатель заднего вентилятора, управление задним отопителем/кондиционером и привод температурной дверцы (сзади) |
| RR DEFOG | Реле обогревателя заднего стекла |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| RR WPWSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя заднего стекла) |
| SIR | Модуль управления надувными удерживающими устройствами |
| СТОП-СИГНАЛ | Переключение стоп-сигналов на стоп-сигналы |
| ЛЮК | Модуль управления люком |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| T/SIG | Переключатель сигнала поворота |
| Автоматический выключатель | |
| FRT HVAC HI BLWR | Резистор двигателя вентилятора |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, переключатель затемнения фар и переключатель фар |
| СИДЕНЬЕ PWRPSD | Сиденья с электроприводом в 6 направлениях и привод задней боковой двери Moto |
| PWR WDO/RR ВЕНТИЛЯЦИЯ | Передние электрические стеклоподъемники |

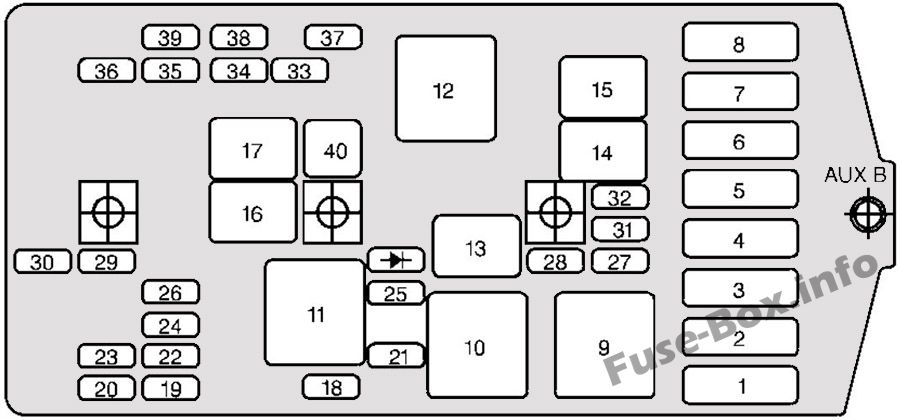

Моторного отсека
| № | Name | Применение |
|---|---|---|
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 | IGN1-UH | 1997: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), вакуумный переключатель адсорбера EVAP, датчики кислорода с подогревом №1 и №2, клапан линейной рециркуляции отработавших газов (EGR), датчик массового расхода воздуха (MAF) и модуль управления трансмиссией (PCM) 1998–1999: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода с подогревом 1 и 2, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ЭЛЕК ИГН | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | Б/У ЛАМПА | Переключатель диапазона трансмиссии на лампы заднего хода |
| 28 | CLU кондиционера | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | АЛЬТЕРНАТИВНОЕ ЧУВСТВО | Генератор |
| 31 | TCC | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ЧУВСТВО ЭБУ | Модуль управления силовым агрегатом (PCM) |
| 34 | - | Не используется |
| 35 | ФОГ ЛП | Реле противотуманных фар |
| 36 | HORN | Реле звукового сигнала |
| 37 | ПАРК ЛП | Модуль управления дневными ходовыми огнями (DRL), фары и переключатель диммера I/P Реле противоугонной системы к фарам |
| 38 | - | Не используется |
| 39 | - | Не используется |
| 40 | Мини съемник предохранителей | |
| Макси предохранители | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | - | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и предохранители НАЛОБНЫЙ ФОНАРЬ (приборная панель): ОПАСНОСТЬ и STOPLAMP |
| 4 | АККУМУЛЯТОР ОСНОВНОЙ 2 | Автоматический выключатель: PWR SEATRSD. Предохранители (ВВЕРХ): ELC и RR DEFOG |
| 5 | ЗАЖИГАНИЕ ГЛАВНЫЙ 1 | Переключатель зажигания на предохранители (панель приборов): ABS/TCS IGN, КРУИЗ, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG и PCM [Главное реле IGN (предохранители подкапотного электрического центра: CLU кондиционера, ЭЛЕК ИГН , IGN 1-U/H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | АККУМУЛЯТОР ОСНОВНОЙ 1 | Предохранители (UP): АБС лей батт, CIGARDLC, ЛАМПА CTSY, FRT PWR SCKT, БЛОКИРОВКА ПИТАНИЯ, ЗЕРКАЛО и RR PWR SCKT |
| 8 | ЗАЖИГАНИЕ ГЛАВНОЕ 2 | Замок зажигания на предохранители (I/P): ПРОГРАММА BCM, FRT HVAC LOW/MED BLWR, FRT WPR/WSHR, ОВКВ/ДРЛ, МОЛЛ/РАДИО/ДИК, PWR QRT VENT, ОВКВ, RR WPR/WSHR, SWC ACCY и Автоматический выключатель PWR WDO |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | ЗАЖИГАНИЕ ГЛАВНОЕ | ПРЕДОХРАНИТЕЛИ: CLU A/C, IGN l-U/H, INS, ЭЛЕК ИГН, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микрореле | ||
| 13 | CLU кондиционера | Муфта кондиционера |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F/FMP SPD CONT | Не используется |
| 16 | HORN | Horn |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманной фары |
1998

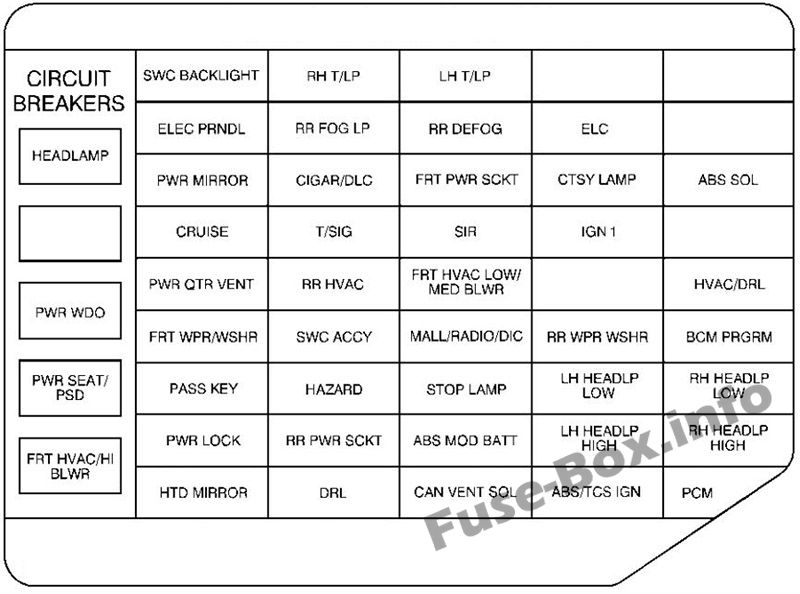

Приборная доска
| Name | Применение |
|---|---|
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ЭЛЕКТРИЧЕСКИЙ ПРНДЛ | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и переключатель разблокировки |
| PWR QTR ВЕНТИЛЯЦИЯ | Лампы освещения салона и многофункциональный переключатель (переключатель вентиляции) |
| ФРТ WPWSHR | Мотор и переключатель стеклоочистителя/омывателя ветрового стекла |
| БЛОКИРОВКА ПИТАНИЯ | BCM |
| РХ ТЛП | Не используется |
| RR ФОГ ЛП | Не используется |
| СИГАРА/DLC | Прикуриватель и разъем для передачи данных (DLC) |
| T/SIG | Переключатель сигнала поворота |
| ОВКВ | Двигатель заднего вентилятора, управление задним обогревателем-NC и привод температурной дверцы (сзади) |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| ОПАСНОСТЬ | Переключатель сигнала поворота |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления ДХО |
| ЛГ ТЛП | Не используется |
| RR DEFOG | Реле обогревателя заднего стекла |
| FRT PWR SCKT | Корпус вилки переднего электрического аксессуара |
| SIR | Модуль управления надувными удерживающими устройствами |
| FRT HVAC LOWMED BLWR | Управление обогревателем-кондиционером |
| МОЛЛ/РАДИО/ДИК | BCM, информационный дисплей водителя, радиоприемник и усилитель заднего динамика радиоприемника |
| СТОП-СИГНАЛ | Переключение стоп-сигналов на стоп-сигналы |
| АБС МОД БАТТ | Электронный модуль управления тормозной системойЭлектронный модуль управления тормозной системой (EBCMEBTCM) |
| МОЖЕТ ВЕНТИЛЯЦИОННЫЙ СОЛ | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| ELC | Электронный контроль уровня (ЭЛЕКТРИЧЕСКИЙ), воздушный компрессор и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | BCM |
| IGN 1 | Датчик ALC, BCM, электронный индикатор управления тормозной системой, блок управления приборной панелью, стеклоочиститель заднего стекла и многофункциональный переключатель (выключатель противотуманных фар, переключатель управления тяговым усилием) и переключатель стоп-сигнала/муфты гидротрансформатора (TCC) |
| ЛЮК | Модуль управления люком |
| RR WPR WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| АБС/TCS ЗАЖИГАНИЕ Elect | Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| ОВКВ/ДРЛ | Привод воздухозаборника, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА BCM | Модуль управления кузовным оборудованием (BCM) |
| ПРАВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ПРАВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| PCM | ГЛАВНОЕ реле IGN и PCM |
| Автоматический выключатель | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, фара и верхний диммер |
| PWR WDO/RR ВЕНТИЛЯЦИЯ | Передние электрические стеклоподъемники |
| СИДЕНЬЕ PWRPSD | Сиденья с электроприводом, регулировка по 6 направлениям и электродвигатель привода задней боковой двери |
| FRT HVAC/HI BLWR | Высокоскоростное реле электровентилятора в модуле |
Моторного отсека
| № | Name | Применение |
|---|---|---|
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 | IGN1-UH | 1997: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), вакуумный переключатель адсорбера EVAP, датчики кислорода с подогревом №1 и №2, клапан линейной рециркуляции отработавших газов (EGR), датчик массового расхода воздуха (MAF) и модуль управления трансмиссией (PCM) 1998–1999: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода с подогревом 1 и 2, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ЭЛЕК ИГН | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | Б/У ЛАМПА | Переключатель диапазона трансмиссии на лампы заднего хода |
| 28 | CLU кондиционера | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | АЛЬТЕРНАТИВНОЕ ЧУВСТВО | Генератор |
| 31 | TCC | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ЧУВСТВО ЭБУ | Модуль управления силовым агрегатом (PCM) |
| 34 | - | Не используется |
| 35 | ФОГ ЛП | Реле противотуманных фар |
| 36 | HORN | Реле звукового сигнала |
| 37 | ПАРК ЛП | Модуль управления дневными ходовыми огнями (DRL), фары и переключатель диммера I/P Реле противоугонной системы к фарам |
| 38 | - | Не используется |
| 39 | - | Не используется |
| 40 | Мини съемник предохранителей | |
| Макси предохранители | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | - | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и предохранители НАЛОБНЫЙ ФОНАРЬ (приборная панель): ОПАСНОСТЬ и STOPLAMP |
| 4 | АККУМУЛЯТОР ОСНОВНОЙ 2 | Автоматический выключатель: PWR SEATRSD. Предохранители (ВВЕРХ): ELC и RR DEFOG |
| 5 | ЗАЖИГАНИЕ ГЛАВНЫЙ 1 | Переключатель зажигания на предохранители (панель приборов): ABS/TCS IGN, КРУИЗ, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG и PCM [Главное реле IGN (предохранители подкапотного электрического центра: CLU кондиционера, ЭЛЕК ИГН , IGN 1-U/H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | АККУМУЛЯТОР ОСНОВНОЙ 1 | Предохранители (UP): АБС лей батт, CIGARDLC, ЛАМПА CTSY, FRT PWR SCKT, БЛОКИРОВКА ПИТАНИЯ, ЗЕРКАЛО и RR PWR SCKT |
| 8 | ЗАЖИГАНИЕ ГЛАВНОЕ 2 | Замок зажигания на предохранители (I/P): ПРОГРАММА BCM, FRT HVAC LOW/MED BLWR, FRT WPR/WSHR, ОВКВ/ДРЛ, МОЛЛ/РАДИО/ДИК, PWR QRT VENT, ОВКВ, RR WPR/WSHR, SWC ACCY и Автоматический выключатель PWR WDO |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | ЗАЖИГАНИЕ ГЛАВНОЕ | ПРЕДОХРАНИТЕЛИ: CLU A/C, IGN l-U/H, INS, ЭЛЕК ИГН, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микрореле | ||
| 13 | CLU кондиционера | Муфта кондиционера |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F/FMP SPD CONT | Не используется |
| 16 | HORN | Horn |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманной фары |
1999
Приборная доска
| Name | Применение |
|---|---|
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ЭЛЕКТРИЧЕСКИЙ ПРНДЛ | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и переключатель разблокировки |
| PWR QTR ВЕНТИЛЯЦИЯ | Лампы освещения салона и многофункциональный переключатель (переключатель вентиляции) |
| FRT WPR/WSHR | Мотор и переключатель стеклоочистителя/омывателя ветрового стекла |
| КЛЮЧ ОТ ПАРОЛЯ | Система PASS-Key |
| БЛОКИРОВКА ПИТАНИЯ | Модуль управления кузовным оборудованием (BCM) |
| ЗЕРКАЛО | Правая Т/Нижняя Н |
| РХ ТЛП | Не используется |
| RR ФОГ ЛП | Не используется |
| СИГАРА/DLC | Прикуриватель и разъем для передачи данных (DLC) |
| T/SIG | Переключатель сигнала поворота |
| ОВКВ | Двигатель заднего вентилятора, управление задним обогревателем-NC и привод температурной дверцы (сзади) |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| ОПАСНОСТЬ | Переключатель сигнала поворота |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления дневными ходовыми огнями (DRL) |
| левый Т/ЛП | Не используется |
| RR DEFOG | Реле обогревателя заднего стекла, зеркала с подогревом |
| FRT PWR SCKT | Корпус вилки переднего электрического аксессуара |
| SIR | Модуль управления надувными удерживающими устройствами |
| FRT HVAC LOWMED BLWR | Управление обогревателем-кондиционером |
| МОЛЛ/РАДИО/ДИК | BCM, информационный дисплей водителя, аудиосистема для пассажиров задних сидений, датчик и реле ELC |
| СТОП-СИГНАЛ | Выключатель стоп-сигнала |
| АБС МОД БАТТ | Электронный модуль управления тормозной системойЭлектронный модуль управления тормозной системой и тяговым усилием (EBCM/EBTCM) |
| МОЖЕТ ВЕНТИЛЯЦИОННЫЙ СОЛ | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| ELC | Электронный контроль уровня (ELC) Воздушный компрессор и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | BCM |
| IGN 1 | BCM, модуль привода контрольной лампы электронного управления тормозной системой, комбинация приборов, модуль управления приводом задней боковой двери, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (выключатель противотуманных фар/выключатель управления тяговым усилием) и переключатель стоп-сигнала/муфты гидротрансформатора (TCC) |
| RR WPR WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| АБС/TCS ЗАЖИГАНИЕ | Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| ОВКВ/ДРЛ | Привод воздухозаборника, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА BCM | Модуль управления кузовным оборудованием (BCM) |
| ПРАВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ПРАВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| PCM | ГЛАВНОЕ реле IGN и PCM |
| Автоматический выключатель | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, фары и переключатель освещения приборной панели |
| PWR WDO/RR ВЕНТИЛЯЦИЯ | Передние электрические стеклоподъемники |
| СИДЕНЬЕ PWRPSD | Сиденья с электроприводом, регулировка по 6 направлениям и электродвигатель привода задней боковой двери |
| FRT HVAC/HI BLWR | Высокоскоростное реле электровентилятора в модуле |
Моторного отсека
| № | Name | Применение |
|---|---|---|
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 | IGN1-UH | 1997: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), вакуумный переключатель адсорбера EVAP, датчики кислорода с подогревом №1 и №2, клапан линейной рециркуляции отработавших газов (EGR), датчик массового расхода воздуха (MAF) и модуль управления трансмиссией (PCM) 1998–1999: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода с подогревом 1 и 2, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ЭЛЕК ИГН | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | Б/У ЛАМПА | Переключатель диапазона трансмиссии на лампы заднего хода |
| 28 | CLU кондиционера | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | АЛЬТЕРНАТИВНОЕ ЧУВСТВО | Генератор |
| 31 | TCC | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ЧУВСТВО ЭБУ | Модуль управления силовым агрегатом (PCM) |
| 34 | - | Не используется |
| 35 | ФОГ ЛП | Реле противотуманных фар |
| 36 | HORN | Реле звукового сигнала |
| 37 | ПАРК ЛП | Модуль управления дневными ходовыми огнями (DRL), фары и переключатель диммера I/P Реле противоугонной системы к фарам |
| 38 | - | Не используется |
| 39 | - | Не используется |
| 40 | Мини съемник предохранителей | |
| Макси предохранители | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | - | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и предохранители НАЛОБНЫЙ ФОНАРЬ (приборная панель): ОПАСНОСТЬ и STOPLAMP |
| 4 | АККУМУЛЯТОР ОСНОВНОЙ 2 | Автоматический выключатель: PWR SEATRSD. Предохранители (ВВЕРХ): ELC и RR DEFOG |
| 5 | ЗАЖИГАНИЕ ГЛАВНЫЙ 1 | Переключатель зажигания на предохранители (панель приборов): ABS/TCS IGN, КРУИЗ, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG и PCM [Главное реле IGN (предохранители подкапотного электрического центра: CLU кондиционера, ЭЛЕК ИГН , IGN 1-U/H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | АККУМУЛЯТОР ОСНОВНОЙ 1 | Предохранители (UP): АБС лей батт, CIGARDLC, ЛАМПА CTSY, FRT PWR SCKT, БЛОКИРОВКА ПИТАНИЯ, ЗЕРКАЛО и RR PWR SCKT |
| 8 | ЗАЖИГАНИЕ ГЛАВНОЕ 2 | Замок зажигания на предохранители (I/P): ПРОГРАММА BCM, FRT HVAC LOW/MED BLWR, FRT WPR/WSHR, ОВКВ/ДРЛ, МОЛЛ/РАДИО/ДИК, PWR QRT VENT, ОВКВ, RR WPR/WSHR, SWC ACCY и Автоматический выключатель PWR WDO |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | ЗАЖИГАНИЕ ГЛАВНОЕ | ПРЕДОХРАНИТЕЛИ: CLU A/C, IGN l-U/H, INS, ЭЛЕК ИГН, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микрореле | ||
| 13 | CLU кондиционера | Муфта кондиционера |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F/FMP SPD CONT | Не используется |
| 16 | HORN | Horn |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманной фары |
2000, 2001, 2002, 2003, 2004, 2005

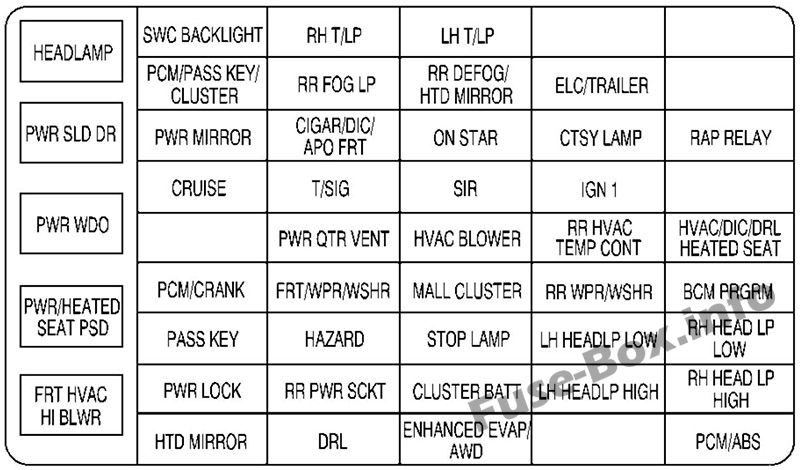

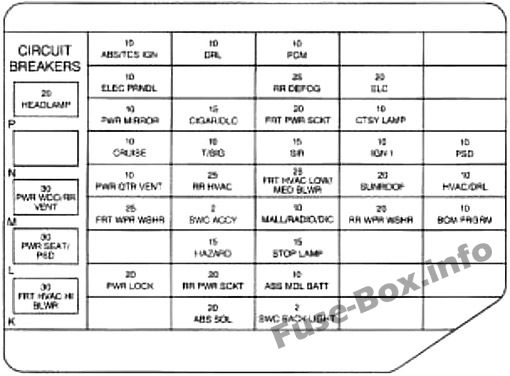

Приборная доска
| Name | Применение |
|---|---|
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ИКМ/Ключ доступа/КЛАСТЕР (ЭЛЕКТРИЧЕСКИЙ ПРНДЛ) | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и переключатель разблокировки |
| Пустой | Не используется |
| ПКМ/КРЕНД | Модуль управления питанием (PCM), рукоятка зажигания |
| КЛЮЧ ОТ ПАРОЛЯ | Система PASS-Key III |
| БЛОКИРОВКА ПИТАНИЯ | Замки с электроприводом |
| ЗЕРКАЛО | Зеркала с подогревом |
| правая Т/ЛП | Задний фонарь со стороны водителя (только экспорт) |
| RR ФОГ ЛП | Противотуманные фары (только экспорт) |
| CIGAR/DIC/APO FRT | Прикуриватель, DIC, передние дополнительные розетки, канал передачи данных |
| T/SIG | Переключатель сигнала поворота |
| PWR QTR ВЕНТИЛЯЦИЯ | Освещение салона и многофункциональный переключатель (переключатель вентиляции), автоматический уровень |
| FRT/WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| ОПАСНОСТЬ | Переключатель опасности |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления дневными ходовыми огнями |
| левый Т/ЛП | Задний фонарь со стороны пассажира (только экспорт) |
| ЗЕРКАЛО ЗАГЛУШКИ ЗАДН. | Реле обогревателя заднего стекла, зеркала с подогревом |
| ОНСТАР | OnStar |
| SIR | Модуль управления надувными удерживающими устройствами |
| ВОЗДУХОДУВКА ОВКВ | Управление обогревателем-кондиционером |
| КЛАСТЕР ТРЦ | Комбинация приборов, блок управления кузовным оборудованием, датчик и реле электронного контроля уровня (ELC), кража, приоткрытая дверь |
| СТОП-СИГНАЛ | Выключатель стоп-сигнала |
| КЛАСТЕР БАТТ | Модуль/Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| УСОВЕРШЕНСТВОВАННЫЙ EVAP/AWD | Электромагнитный клапан вентиляции адсорбера (EVAP), полный привод (AWD) |
| Пустой | Не используется |
| ЭЛК/ТРЕЙЛЕР | Воздушный компрессор ELC и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | Лампа любезности |
| IGN 1 | BCM, модуль привода контрольной лампы электронного управления тормозной системой, комбинация приборов, модуль управления исполнительным механизмом задней двери, задние окна, система помощи при парковке сзади |
| ОВКВ TEMP CONT | Заднее управление HVAC-A/C |
| RR WPR/WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Фара ближнего света со стороны пассажира (только для экспертов) |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Фара дальнего света со стороны пассажира (только для экспертов) |
| Пустой | Не используется |
| Пустой | Не используется |
| Пустой | Не используется |
| РЭП РЕЛЕ | Реле остаточной мощности вспомогательного оборудования (RAP) |
| Пустой | Не используется |
| HVAC/DIC/DRL/МОРЕ С ПОДОГРЕВОМ | Привод воздухозаборника, дисплей DIC, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА БКМ | Программирование BCM |
| ПРАВАЯ ГОЛОВКА НИЗК. | Фара ближнего света со стороны водителя (только для экспертов) |
| ПРАВАЯ ГОЛОВКА НИЖНЯЯ ВЫСОКАЯ | Фара дальнего света со стороны водителя (только для экспертов) |
| ПКМ/АБС | Реле ЗАЖИГАНИЕ ГЛАВНОЕ и PCM, электронный модуль управления прерыванием |
| Автоматический выключатель | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели |
| PWR SLD ДР | Раздвижная дверь с электроприводом |
| PWR WDO | Передние электрические стеклоподъемники |
| PWR/СИДЕНЬЕ С ПОДОГРЕВОМ PSD | Сиденья с электроприводом в шести направлениях и электродвигатель привода задней боковой двери |
| FRT HVAC HI BLWR | Высокоскоростное реле электровентилятора в модуле |
Моторного отсека
| Микропредохранители | Name | Применение |
|---|---|---|
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 | IGN1-UH | Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода с подогревом 1 и 2, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ЭЛЕК ИГН | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | Б/У ЛАМПА | Переключатель диапазона трансмиссии на лампы заднего хода |
| 28 | CLU кондиционера | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | АЛЬТЕРНАТИВНОЕ ЧУВСТВО | Генератор |
| 31 | TCC | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ЧУВСТВО ЭБУ | Модуль управления силовым агрегатом (PCM) |
| 34 | - | Не используется |
| 35 | ФОГ ЛП | Реле противотуманных фар |
| 36 | HORN | Реле звукового сигнала |
| 37 | ПАРК ЛП | Модуль управления дневными ходовыми огнями (DRL), фары и переключатель диммера I/P Реле противоугонной системы к фарам |
| 38 | - | Не используется |
| 39 | AIR | Не используется |
| 40 | Мини съемник предохранителей | |
| Макси предохранители | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | - | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: передние органы управления комфортом Hi Blower и предохранители фар (панель приборов): аварийная сигнализация и стоп-сигнал |
| 4 | АККУМУЛЯТОР ОСНОВНОЙ 2 | Автоматический выключатель: Сиденье с электроприводом. Предохранители (панель приборов): электронная регулировка уровня и задний обогреватель |
| 5 | ЗАЖИГАНИЕ ГЛАВНЫЙ 1 | Выключатель зажигания к предохранителям (панель приборов): зажигание ABS/TCS, круиз-контроль, ДХО, электронный PRNDL, зажигание 1, PSD, подушка безопасности, сигнал поворота и модуль управления трансмиссией [реле ЗАЖИГАНИЕ ГЛАВНОЕ (блок предохранителей под капотом: муфта кондиционера, электронный Зажигание, Зажигание 1-U/H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | АККУМУЛЯТОР ОСНОВНОЙ 1 | Предохранители (панель приборов): Батарея модуля ABS, прикуриватель, плафоны освещения, передняя розетка, электрические замки, зеркала с электроприводом и правая задняя розетка |
| 8 | ЗАЖИГАНИЕ ГЛАВНОЕ 2 | Переключатель зажигания на предохранители (I/P): программа модуля управления кузовным оборудованием, передние регуляторы комфорта, низкий/средний вентилятор, передний стеклоочиститель/омыватель, ОВКВ/ДРЛ, MALL/радио/DIC, вентиляция Power Quarter, задний HVAC, задний стеклоочиститель/омыватель. Аксессуар SWC и автоматический выключатель электрического стеклоподъемника |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Правый вентилятор 1, левый вентилятор 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Левый вентилятор 2 |
| 11 | ЗАЖИГАНИЕ ГЛАВНОЕ | Предохранители: муфта кондиционера, зажигание 1-U/H, INS, электронное зажигание, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Правый вентилятор 1, левый вентилятор 2 |
| Микрореле | ||
| 13 | CLU кондиционера | Муфта кондиционера |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F/FMP SPD CONT | Не используется |
| 16 | HORN | Horn |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманных фар |
| Диод: | Диод муфты кондиционера |
